内存优化之掌握 APP 运行时的内存模型

在上一章，我们已经从操作系统的维度了解了一个进程的内存模型。这一节，我们将维度继续上升，从应用层出发看看一个 App 运行时的内存模型是怎样的。从 App 运行时的内存模型中我们可以知道导致内存增长的源头，从源头出发，可以更有目的去治理内存，还能进一步分析引起增长的代码逻辑或者数据。

为了让大家深入掌握 App 运行时的内存模型，这一节的内容按照由外到内、逐步深入的原则，分为了 3 个部分：

1. 内存描述指标

2. 内存数据获取

3. 内存模型详解

话不多说，让我们马上开始这一章学习吧！

内存描述指标

在进行内存优化之前，我们必须要先熟悉常用的内存描述指标。内存描述指标可以用来度量一个 App 的内存情况，也可以在我们做内存优化时，更直观地展示出优化前后的效果。

常用的内存描述指标有 6 个，我们先来简单了解一下。

• PSS（ Proportional Set Size ）：实际使用的物理内存，会按比例分配共享的内存。比如一个应用有两个进程都用到了 Chrome 的 V8 引擎，那么每个进程会承担 50% 的 V8 这个 so 库的内存占用。PSS 是我们使用最频繁的一个指标，App 线上的内存数据统计一般都取这个指标。

• RSS（ Resident Set Size ）：PSS 中的共享库会按比例分担，但是 RSS 不会，它会完全算进当前进程，所以把所有进程的 RSS 加总后得出来的内存会比实际高。按比例计算内存占用会有一定的消耗，因此当想要高性能的获取内存数据时便可以使用 RSS，Android 的 LowMemoryKiller 机制就是根据每个进程的 RSS 来计算进程优先级的。

• Private Clean / Private Dirty：当我们执行 dump meminfo 时会看到这个指标，Private 内存是只被当前进程独占的物理内存。独占的意思是即使释放之后也无法被其他进程使用，只有当这个进程销毁后其他进程才能使用。Clean 表示该对应的物理内存已经释放了，Dirty 表示对应的物理内存还在使用。

• Swap Pss Dirty：这个指标和上面的 Private 指标刚好相反，Swap 的内存被释放后，其他进程也可以继续使用，所以我们在 meminfo 中只看得到 Swap Pss Dirty，而看不到Swap Pss Clean，因为 Swap Pss Clean 是没有意义的。

• Heap Alloc：通过 Malloc、mmap 等函数实际申请的虚拟内存，包括 Naitve 和虚拟机申请的内存。

• Heap Free：空闲的虚拟内存。

内存描述指标并不多，上面这几个就完全够用了，而且我相信大家或多或少都接触过，所以这里列出来便于我们后面查阅。

内存数据获取

了解了内存的描述指标，我们再来看看如何获取内存的数据，主要有 2 种方式。

① 线下通过 adb 命令获取，一般用于线下调试：

adb shell
dumpsys meminfo 进程名/pid

② 线上通过代码获取，一般用于收集线上的内存数据：

ActivityManager am = (ActivityManager) context.getSystemService(Context.ACTIVITY_SERVICE);
ActivityManager.MemoryInfo memoryInfo = new ActivityManager.MemoryInfo();

虽然获取方法不同，但这两种方式获取数据的原理完全一样，它们调用的都是 android_os_Debug.cpp 对象中的 android_os_Debug_getDirtyPagesPid 接口，它的源码如下：

static jboolean android_os_Debug_getDirtyPagesPid(JNIEnv *env, jobject clazz,
        jint pid, jobject object)
{
    bool foundSwapPss;
    stats_t stats[_NUM_HEAP];
    memset(&stats, 0, sizeof(stats));

    //1. 加载maps文件，获取
    if (!load_maps(pid, stats, &foundSwapPss)) {
        return JNI_FALSE;
    }

    struct graphics_memory_pss graphics_mem;
    //2. 获取graphics区域内存数据
    if (read_memtrack_memory(pid, &graphics_mem) == 0) {
        stats[HEAP_GRAPHICS].pss = graphics_mem.graphics;
        stats[HEAP_GRAPHICS].privateDirty = graphics_mem.graphics;
        stats[HEAP_GRAPHICS].rss = graphics_mem.graphics;
        stats[HEAP_GL].pss = graphics_mem.gl;
        stats[HEAP_GL].privateDirty = graphics_mem.gl;
        stats[HEAP_GL].rss = graphics_mem.gl;
        stats[HEAP_OTHER_MEMTRACK].pss = graphics_mem.other;
        stats[HEAP_OTHER_MEMTRACK].privateDirty = graphics_mem.other;
        stats[HEAP_OTHER_MEMTRACK].rss = graphics_mem.other;
    }

    //3. 获取Unkonw区域数据
    for (int i=_NUM_CORE_HEAP; i<_NUM_EXCLUSIVE_HEAP; i++) {
        stats[HEAP_UNKNOWN].pss += stats[i].pss;
        stats[HEAP_UNKNOWN].swappablePss += stats[i].swappablePss;
        stats[HEAP_UNKNOWN].rss += stats[i].rss;
        stats[HEAP_UNKNOWN].privateDirty += stats[i].privateDirty;
        stats[HEAP_UNKNOWN].sharedDirty += stats[i].sharedDirty;
        stats[HEAP_UNKNOWN].privateClean += stats[i].privateClean;
        stats[HEAP_UNKNOWN].sharedClean += stats[i].sharedClean;
        stats[HEAP_UNKNOWN].swappedOut += stats[i].swappedOut;
        stats[HEAP_UNKNOWN].swappedOutPss += stats[i].swappedOutPss;
    }

    //4. 将获取的数据存放到容器中
    ……
    return JNI_TRUE;
}

这段源码比较长，我们一起来梳理下里面的逻辑，主要分为 4 部分。

1. 读取 maps 文件，获取该进程的内存详情：通过上一节的学习，我们知道进程使用的内存都是虚拟内存，并且虚拟内存都以页为维度来管理和维护。这个进程的虚拟内存每一页上存放了什么数据，都会记录在 maps 文件中，maps 文件是一个很重要的文件，后面会详细介绍它。

2. 调用 libmemtrack 接口获取 graphics 内存数据：Graphic 内存分配和使用方式具有特殊性，并没有全部映射到应用进程，需要通过 HAL 层（抽象硬件层）libmemtrack 的接口查询，才能完整得到使用的 graphics 内存数据。

3. 分配 Unknow 区域的内存数据：根据前面的知识我们知道，mmap 除了做内存映射，还可以用来申请虚拟内存，如果在申请内存时是私有且匿名的（ fd 如果为 -1，flag 入参为MAP_ANONYMOUS 或 MAP_PRIVATE ）就会算入 Unknow 中，如果 mmap 申请内存时指定了申请这段内存的名字，就会算入 Other Dev 当中。因此，对这一区域内存问题的排查往往比较复杂，因为我们不知道内存的来源。

4. 存放获取到的内存数据并返回：最后一部分就是将前面获取到的数据放到对应的数据结构中，并返回给接口调用方。

内存模型详解

我们已经知道如何获取内存数据，但是这些数据从哪儿来呢？毕竟只有知道来源，我们才能从源头进行治理。那接下来，我们就对 App 运行时的内存模型进行一个全面且详细的剖析。

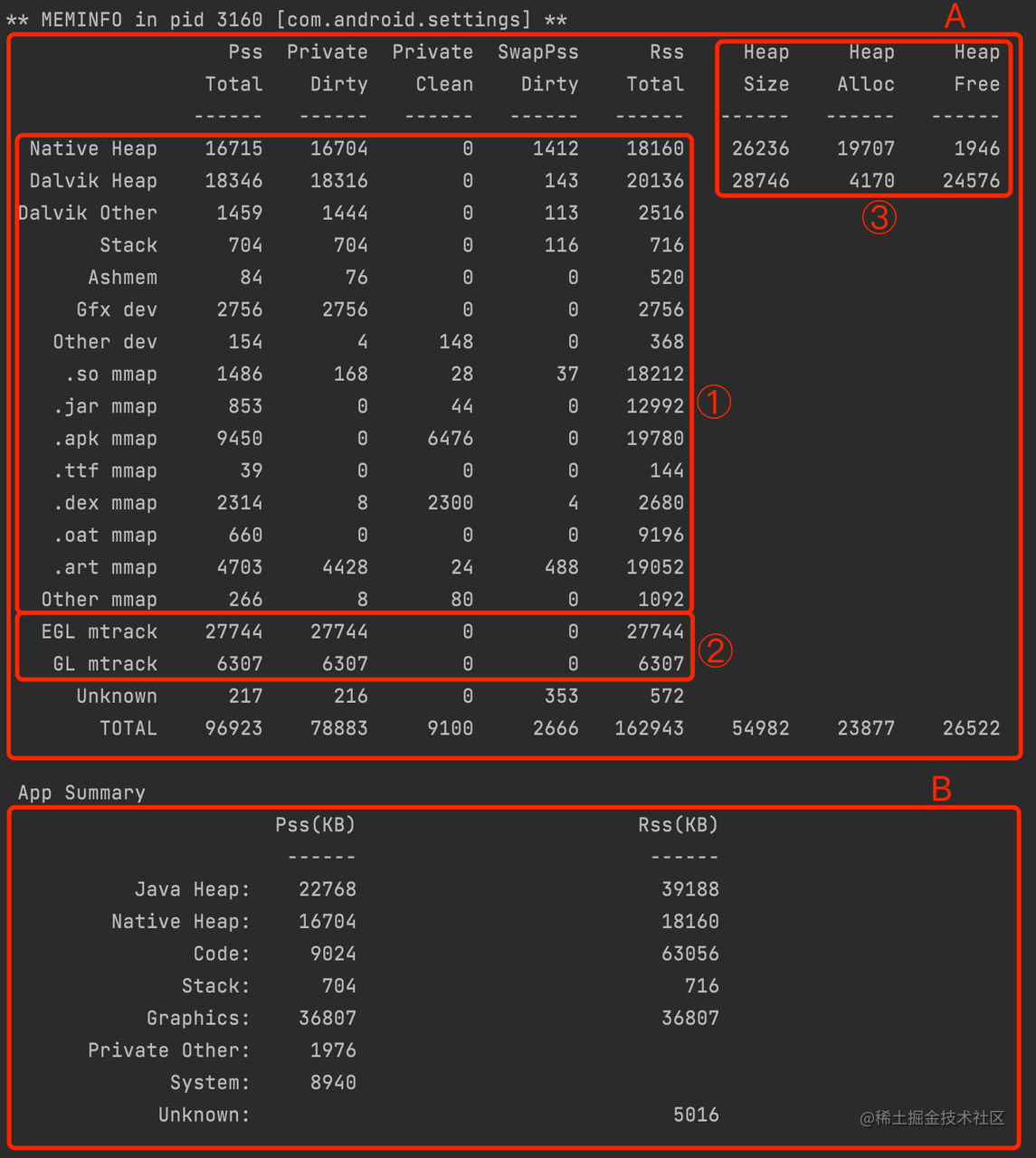

我们以系统设置这个 App 为例子，通过 adb 命令获取的内存数据如下：

这里把上面的数据分为两个部分：A 区域和 B 区域。其中 A 区域的数据主要来自前面提到的 android_os_Debug_getMemInfo 接口，B 区域的数据则是对 A 区域中的数据做了汇总处理。

A区域

前面我们已经了解到，android_os_Debug_getMemInfo 接口的数据有两部分来源，一部分是读取 maps 文件解析到每块内存所属的数据，另一部分是读取 libmemtrack 接口的数据获取到的 graphic 内存数据。这两部分的数据来源就组成了 A 区域中的三块数据。下面我们分别来看看这三块数据。

数据 ①：maps 文件数据

maps 文件是分析内存很重要的一个文件，通过 maps 文件我们可以详细知道这个进程的内存中存放了哪些数据。maps 文件存放在 /proc/{ pid }/maps 路径中，该路径除了存放该进程的 maps 文件，还存放了该进程的所有其他信息的数据。如果你感兴趣可以深入了解一下。

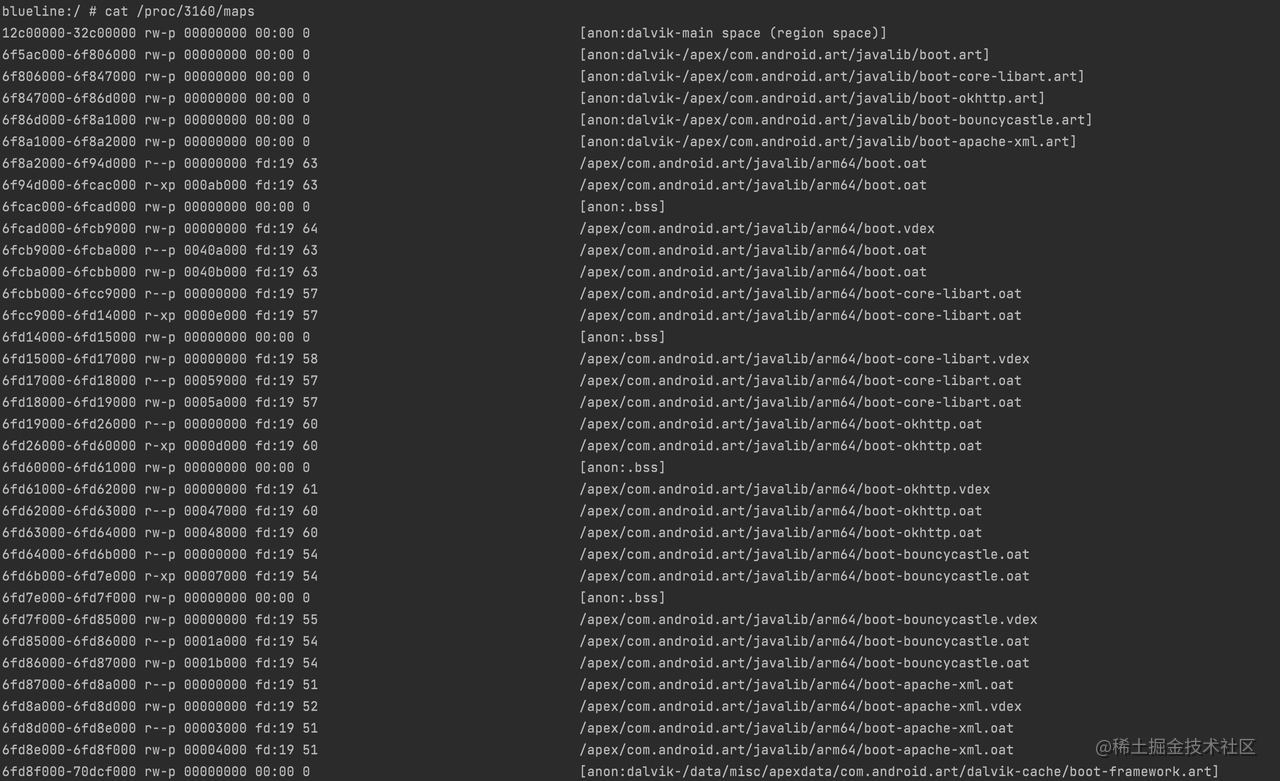

对于 root 的手机，我们可以直接查看该目录下的 maps 文件。但是 maps 文件非常长，直接看会很吃力，所以我们一般会通过脚本对 maps 文件中的数据做分析和归类。下面还是以系统设置这个应用为例，它的 maps 文件的部分内容如下：

图中从左至右各个数据段的解释如下：

字段	address	perms offset	offset	dev	inode	pathname
