汇编 （八） CALL 和 RET 指令

call 和 ret 都是转移指令，都修改IP，或同时修改 CS和IP.



1.1 ret 和 retf

• ret 指令用栈中的数据，修改IP的内容，从而实现近转移。

CPU在执行ret指令的时候，进行下面2步操作：

1. (IP)=((ss)*16+(sp))
2. (sp)=(sp)+2

相当于进行pop IP.



举例：

ret指令执行后，(IP)=0; CS:IP指向代码段的第一条指令。





• retf指令用栈中的数据，修改CS和IP的内容，从而实现远转移。（far）

CPU在执行retf指令的时候，进行下面4步操作：

1. (IP)=((ss)*16+(sp))
2. (sp)=(sp)+2
3. (CS)=((ss)*16+(sp))
4. (sp)=(sp)+2

相当于：

pop IP

pop CS

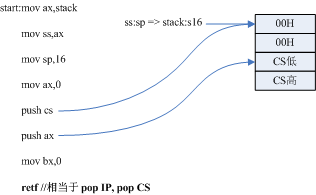

举例：

retf指令执行之后，CS:IP指向代码段的第一条指令。



1.2 call 指令

CPU执行call指令时，进行两步操作：

1. 将当前的 IP  或  CS和IP 压入栈中。 （这是记录，为了能够回来。）
2. 转移



1.2.1 依据位移进行转移的call指令

格式：

call 标号     （将当前IP压栈后，转到标号处执行指令）



CPU执行如下操作：

1.(sp)=(sp)-2           //栈向小伸展，腾出空间

   ((ss)*16+(sp))=(IP)  //将旧IP入栈，相当于 push IP

2.(IP)=(IP)+16位位移     //转移到新IP处，相当于 jmp near ptr 标号。

• 16位位移表示不能实现短转移。
• 16位位移=标号处的地址 - call 指令后的第一个字节的地址。
• 16位位移范围为-32768~32767，用补码表示。



1.2.2 转移的目的地址在指令中的call指令

格式：

call far ptr 标号    实现段间转移

CPU执行如下操作：

1. (sp)=(sp)-2             //栈向小生长，腾出空间

   ((ss)*16+(sp))=(CS)    //CS入栈，相当于，push CS

   (sp)=(sp)-2

   ((ss)*16+(sp))=(IP)    //IP入栈，相当于，push IP.   对当前CS IP进行记录


2. (CS)=标号所在段的段地址

   (IP)=标号所在段的偏移地址 //赋予新的CS  IP,进行 jmp far ptr 标号



1.2.3 转移地址在寄存器中的call指令

格式：

call  16位reg

功能：

1.(sp)=(sp)-2

  ((ss)*16+(sp)) = (IP) //入栈，记录旧IP ,相当于push IP

2.(IP)=(16位reg)          //赋予新IP    ,相当于 jmp 16位reg

1.2.4 转移地址在内存中的call指令

• call word ptr 内存单元地址

CPU相当于执行

push IP

jmp word ptr 内存单元地址

举例：

mov sp,10h

mov ax,0123h

mov ds:[0],ax

call word ptr ds:[0]

执行后：

(IP) = 0123H

(sp)=0EH           -->栈需要记录IP,需要向小生长空间，则sp=sp-2



• call dword ptr 内存单元地址

CPU相当于执行：

push CS

push IP

jmp dword ptr 内存单元地址

举例：

mov sp,10h

mov ax,0123h

mov ds:[0],ax

mov word ptr ds:[2],0

call dword ptr ds:[0]

执行后，

(CS)=0,(IP)=0123H,

(sp)=0CH           ---->栈需要记录CS & IP,需要向小生长两次，sp=sp-2-2

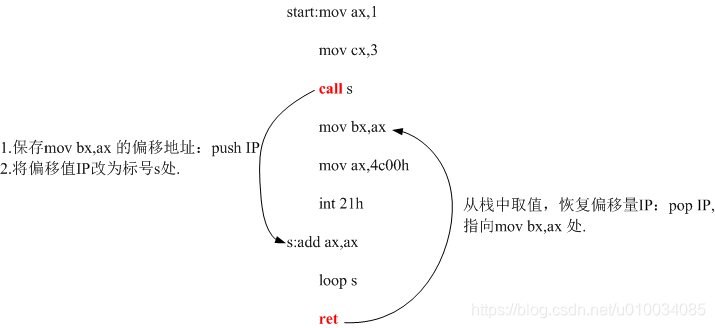

1.3 call 和 ret 的配合使用



1.4 mul指令

mul乘法指令：

1.两个相乘的数，要么是8位，要么是16位：

• 如果是8位，一个 默认在AL中，一个放在  8位reg  或  内存字节单元  中。
• 如果是16位，一个默认在AX中，另一个放在   16位reg  或  内存字单元  中。

2.结果：

• 如果是8位乘法，结果默认放在AX中。
• 如果是16位乘法，结果高位默认在DX中存放，低位在AX中存放。



格式：

mul reg

mul 内存单元



其中，内存单元可以用不同的寻址方式给出。

mul byte ptr ds:[0]   //含义：(ax)=(al)*((ds)*16+0)    其中一个值默认在al中。

mul word ptr [bx+si+8]  //含义：(ax)=(ax)*((ds)*16+(bx)+(si)+8)结果的低16位；(dx)=(ax)*((ds)*16+(bx)+(si)+8)结果的高16位；
