笔记：CAD数据库层次结构总结

https://www.likecs.com/show-313797.html

了解AutoCAD对象层次结构——1——应用程序-爱码网 (likecs.com)

了解AutoCAD对象层次结构——2——文档-爱码网 (likecs.com)

了解AutoCAD对象层次结构——3——数据库-爱码网 (likecs.com)

了解AutoCAD对象层次结构——4——符号表-爱码网 (likecs.com)

了解AutoCAD对象层次结构 —— 5 —— 块表 - 爱码网 (likecs.com)

了解AutoCAD对象层次结构——6——块表记录-爱码网 (likecs.com)

1、用户交互

AutoCAD中的用户交互是指提示用户输入指定类型的数据或者从当前图形环境中选择所需要的点或者实体对象，在.net API中要实现用户交互操作需要用到Autodesk.AutoCAD.EditorInput命名空间中的Editor类。

（1）输入数据方法：先获取Editor对象，然后获取特定类型的数据（Prompt***Options），这时需要对应类

型的对象来接收（Prompt***Result），开发者可以通过判断PromptResult类的Status属性来指示输入是否成功；

（2）选择方法：对应“输入数据”流程相应有PromptSelectionOptions和PromptSelectionResult两个类，另外在创建选择集的时候也可以使用过滤器（SelectionFilter）来进行选择。

2、AutoCAD数据库

AutoCAD数据库是DWG文件在内存中的表示，用来存储组成AutoCAD的数据库对象的容器，数据库对象是指可以保存到文件当中的对象，主要包括实体、符号表和对象字典等。

（1）每个新建的图形文件，AutoCAD数据库中都会自动创建9种类型的符号表，每种符号表只能存储指定类型的记录，例如，层表只能保存层表记录LayerTableRecords，开发者既不能创建也不能删除符号表，可以操作的只能是符号表中的记录，如Add,Delete,Item(通过字符关键字获取指定的记录),Has(判断记录是否存在)；

符号表包含了一系列的表（共9个），这些表数量是固定的，用户不能增加新的表，也不能删除现有的表。

符号表名称		符号表功能
Block Table	块表	存储图形数据库中定义的块。此表中含有两个非常重要的记录：模型空间和图纸空间。
Dimension Style Table	尺寸标注样式表	存储尺寸标注样式
Layer Table	层表	存储图层
Linetype Table	线型表	存储线型
RegApp Table	应用程序名注册表	存储为图形数据库中对象的扩展实体数据而注册的应用程序名
Text Style Table	文字样式表	存储文字样式
UCS Table	用户坐标系表	存储用户保存的用户坐标系
View Table	视图表	存储与命令view相关的视图
Viewport Table	视口表	存储当系统变量Tilemode值为1时的视口配置，该配置由命令vports创建。

（2）实体就是具有图形表示的数据库对象，如直线、圆、圆弧、文本、三维实体、样条曲线和椭圆等，用Entity类表示，AutoCAD中所有实体都保存在块表记录中，而块表记录保存在块表中（BlockTable）。

实体属于Entity，保存在块表记录里，块表记录保存在块表中。

（3）命名对象词典是所有扩充词典的根对象，其中包含了其它词典，作为非实体对象保存的容器，当AutoCAD创建新图形时，AutoCAD数据库自动创建一个命名对象词典，可以保存除实体对象之外的其它数据库对象，缺省情况下，命名对象词典主要包含组词典、线型词典、布局词典；

（4）对数据库的所有操作都要通过事务来完成，事务用Transaction类表示，在事务的范围内，程序能够从对象ID值获取数据库对象，在事务结束之前这些数据库对象都能够有效使用，直到事务成功结束，才能提交在对象上的操作，相关操作包括StartTransaction,Commit,Abort,Dispose等等；

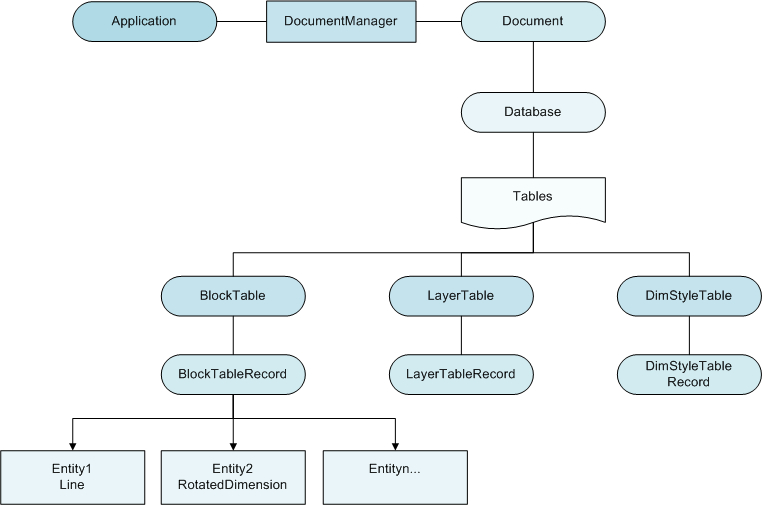

（5）数据库对象在数据库中按照层次保存，每个数据库对象，无论是实体还是层表记录都必须存储在特定的容器中，其层次关系如下图所示：

-----------------------------------
AutoCAD二次开发之.net API学习笔记（1）
转自：https://blog.51cto.com/biyusr/5262236

-----------------------------------

3、AutoCAD的API

AutoCAD有4种API，.net,lisp,activex和ObjectARX(C++)。它们都是用来给cad写插件什么的，依赖cad运行。

另有一个RealDWG SDK，这是用来读写dwg或dxf文件的。可以完全脱离cad环境运行。

好比是dwg文件的解码编码器。如果闲的疼的话，完全可以配合一个opengl渲染环境来做成一些无聊的事。

另外，

还有一个ObjectDBX。

在ObjectARX的Dev Guide中，是这么说DBX的：

ObjectDBX ™ is the foundation for ObjectARX and for the RealDWG ® SDK.

另外，下面这段貌似更能说明RealDWG、DBX和ARX的关系。

In order for a RealDWG Host Applications (e.g. Inventor) to be able to correctly display a custom object, it is necessary to create an 'object enabler' or 'ObjectDBX module' for that entity. An object enabler is created using the ObjectARX SDK, but makes use of the subset of ObjectARX functionality that does not depend on accessing AutoCAD editor functionality. (In general, this means deriving from and accessing AcDb classes, but not using selection set, editor reactor, document manager, plot manager, etc.). An object enabler DLL has a .dbx extension.

上段来自：Understanding ObjectDBX and RealDWG - AutoCAD DevBlog

-----再次从dev guide中摘抄的分割线，所以上段中第二行略可疑--------

ObjectDBX ™

The database-related subset of ObjectARX, which includes support for custom objects and entities. These APIs do not include classes that interact with the AutoCAD editor or provide user interface functionality.

RealDWG®

A separately licensed SDK for developing host applications that use ObjectDBX to read and write DWG and DXF files without AutoCAD. See the autodesk.com Developer Center for more information about the RealDWG SDK.

Object Enabler

A module with the .dbx extension that defines custom DWG and DXF database objects and entites using only the ObjectDBX portion of the ObjectARX SDK. An Object Enabler is not dependent on AutoCAD and can load in any RealDWG host application.

---------对于复杂CAD Application,ARX提供的几个特性，含义存疑---------------

ObjectARX supports the development of complex applications, providing the following features:
