cad块属性定义，编辑及应用

一、创建块及属性，和应用

命令行：ATTDEF(ATT)

属性是将数据附着到块上的标签或标记(可变文字对象)。属性中
可能包含的数据包括零件编号、价格、注释和物主的名称等等。
注意：可以给一个块定义多个属性。
块属性附着块，定义好属性后再定义块或重新定义块即可附着到块上。

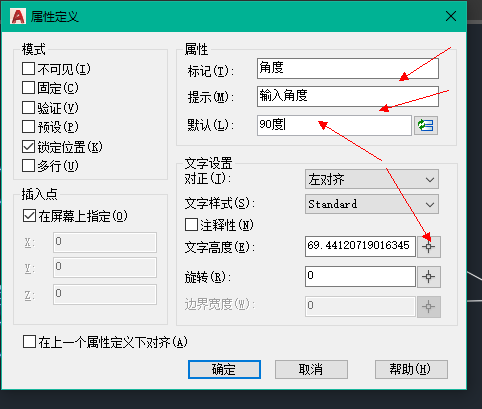

“属性定义”对话框

模式在图形中插入块时，设定与块关联的属性值选项。
·不可见一指定插入块时不显示或打印属性值。
·固定一在插入块时指定属性的固定属性值。
·验证一插入块时提示验证属性值是否正确。
·预设一插入块时，将属性设置为其默认值而无需显示提示。
·锁定一位置锁定块参照中属性的位置。解锁后，属性可以相对于使用
夹点编辑的块的其他部分移动，并且可以调整多行文字属性的大小。
·多行一指定属性值可以包含多行文字，并且允许您指定属性的边界宽度。

1步，画块，创建属性

先画好块-->att-->输入块值，名称等，并选择文字高度

2步：创建块

b-->输入块名-->选择块-->确定

3步：插入块

i-->选择刚创建的块-->输入块属性值-->完成

修改值：双击值即可弹出修改框，改好确定即可

二、修改和编辑块属性

·修改块属性

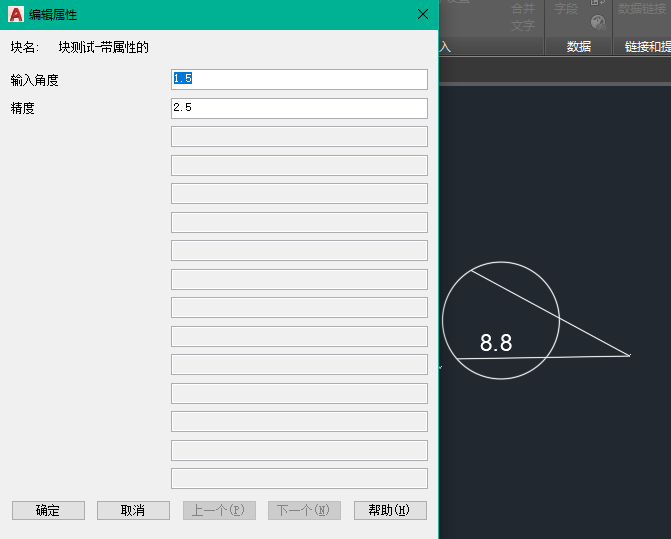

一次修改一个Attedit(ATE)
一次修改多个(-ate)

编辑块属性

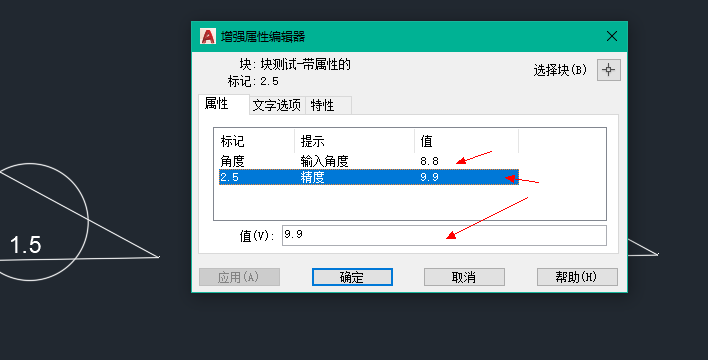

eat 相当于直接双击块

·块属性管理器

BETTMAN (batt)
可以在块中编辑属性定义、从块中删除属性以及更改插入块时系统提示
用户输入属性值的顺序。
