Android Wireshark抓包：分析Miracast流程、解析音视频裸流

业务中涉及到Miracast，为了知其所以然，这里简单记录下大概流程的认识。

1 tcpdump 抓包

前提：手机需要有root权限
命令：

adb shell tcpdump -i p2p0 -s 0 -w /sdcard/capture.pcap

# "-i any": listen on any network interface 指定p2p0
# "-s 0": capture the entire packet
# "-w": write packets to a file (rather than printing to stdout)

2 Wireshark 基础使用

了解：界面使用、过滤器设置等
参考：wireshark抓包新手使用教程

3 Miracast 流程分析

安利一篇Miracast技术分析系列：
Miracast技术详解-codezjx

3.1 Android WiFi Display

Andorid 源码中DisplayManager封装了Miracast的能力。(注意：一般手机厂商有能力调用这些接口。此接口有的为hide接口，有的内部会校验caller pid是否系统应用，有的有权限要求)
这里通过上面的接口能实现调用MIracast能力。

3.2 RTSP协议

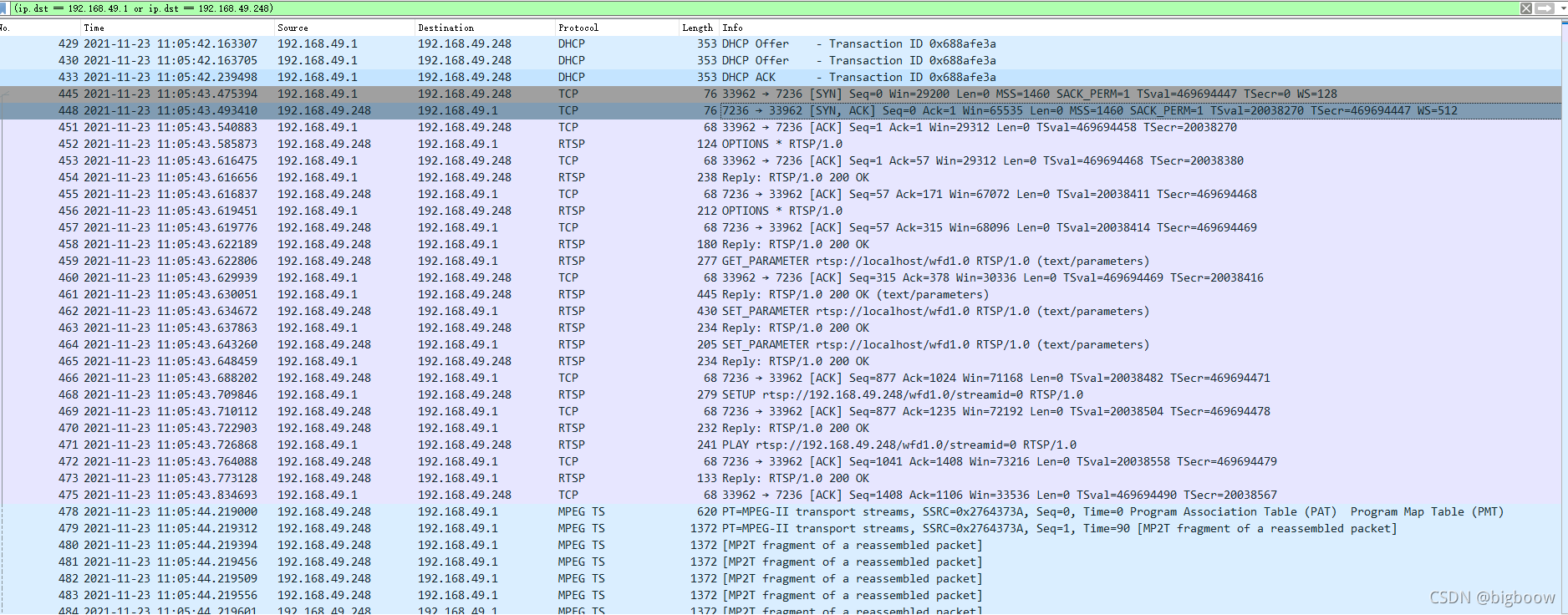

这里先抓包MIracast的投屏流程，导入Wireshark 分析。
根据Miracast技术详解（二）：RTSP协议过一遍协议。

3.3 RTP & MPEG2-TS

3.3.1 协议部分

参考：Miracast技术详解（三）：RTP & MPEG2-TS

3.3.2 从码流中分离音视频裸流

这里网上主要有两种方法：rtp_h264_extractor.lua 和 mpeg_packets_dump.lua。
搜到的主要是第一种方式，但是实测第二种是ok的。

• rtp_h264_extractor.lua
  使用这种方式解析出来的播放异常。
  参考：
  使用Wireshark在RTP流中提取中264数据（针对udp）
  h264extractor-github

• mpeg_packets_dump.lua
  能正常解析，使用VLC或者potplayer
  参考：
  Extract Mpeg TS from Wireshark
  mpeg_dump.lua-Wireshark

4 参考和推荐

Android多屏互动-安卓端WiFiDisplay原理以及流媒体相关
Miracast技术详解 -协议部分
