qxdm,qpst,qcat抓包分析VoLTE SIP协商包

QXDM，QPST和QCAT是Qualcomm高通公司针对高通芯片的抓包分析工具。

QXDM抓包分析，QPST与手机com口连接，QCAT用来分析抓包产生的isf文件（log）。

使用版本：

QXDM-3.14.594

QPST-2.7.411

QCAT.06.30.30.00

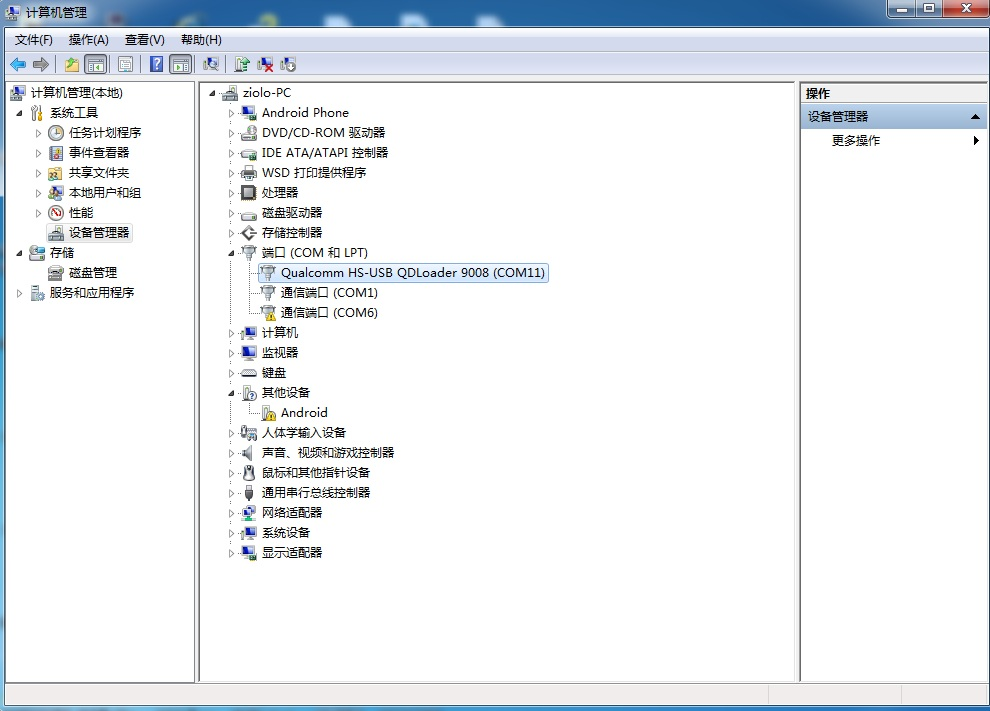

首先，手机连接电脑usb以后，查看设备管理器，com口需要安装高通驱动。

   打开QXDM，Options->communications，添加端口：

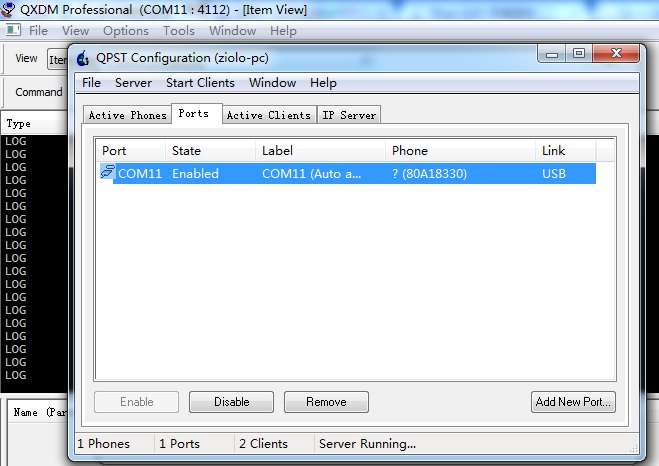

 查看QPST，可以看到端口状态是enable，QXDM上显示端口连接。

此时可以QXDM已经开始抓包，如果需要抓VoLTE的协商包，需要配置log。

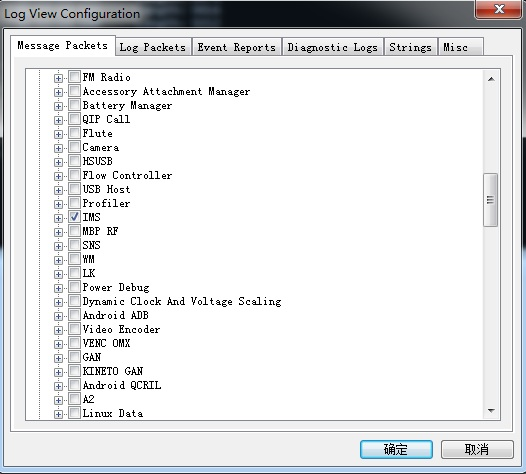

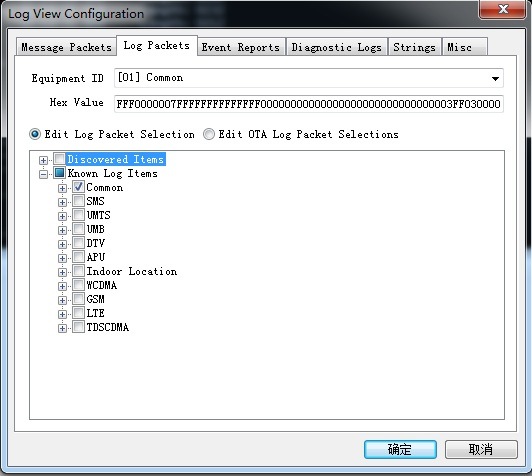

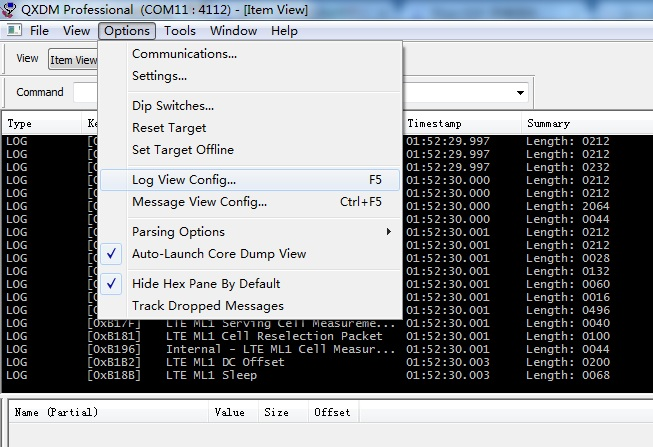

选择options->Log View Config 和Message View Config 把里面的IMS选项和Common相关的选项都勾选

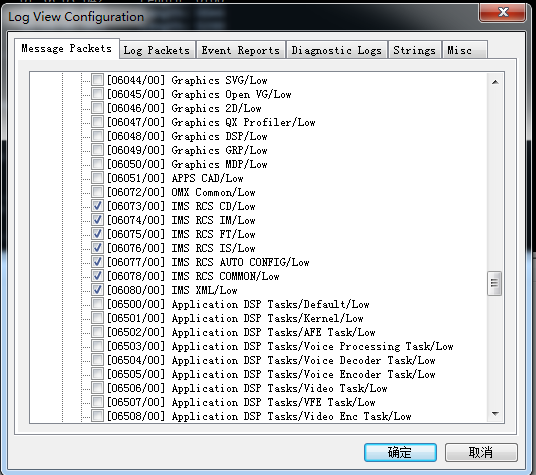

不限于以下几个图中的选项：

抓包生成isf文件在C:\Users\Public\Documents\Qualcomm\QXDM\ISF中，可能根据配置可以选择不同路径。

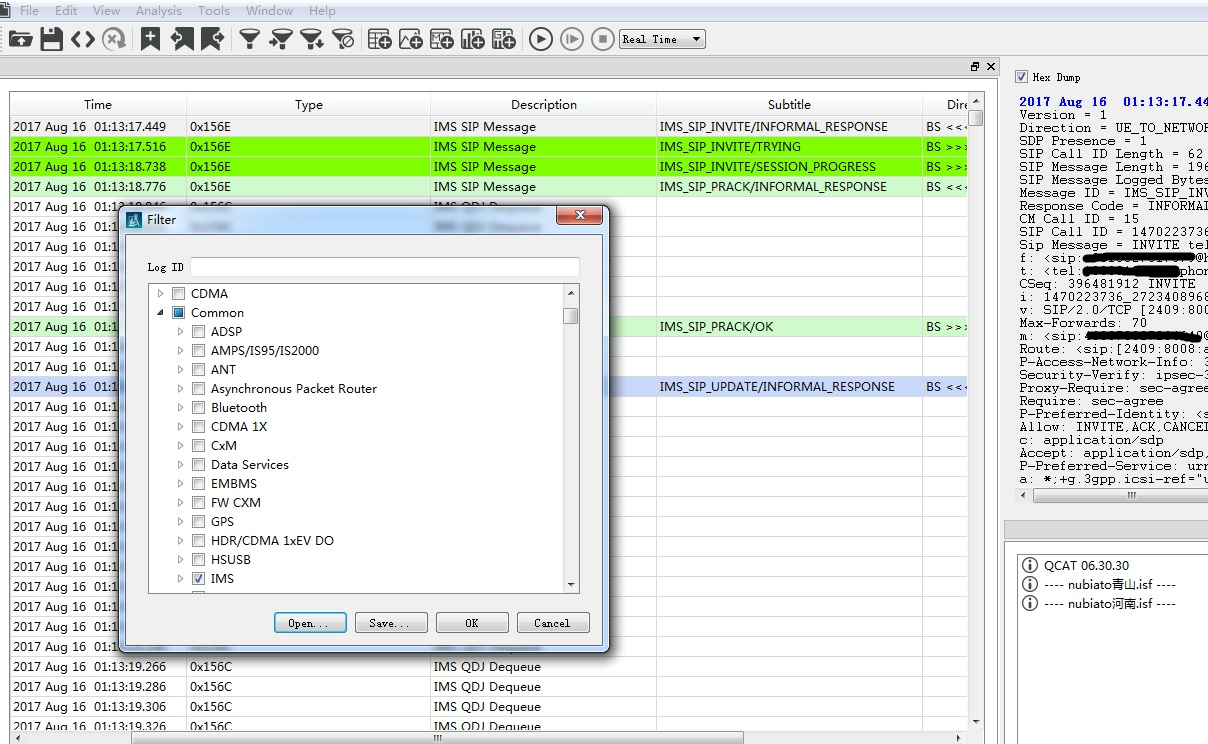

打开QCAT，直接将该文件拖进去，修改edit->filter,过滤common的ims包即可。
