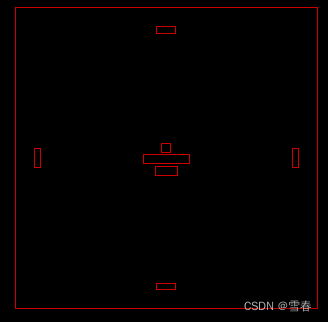

AutoCAD标注显示图框处理

原创 已于 2024-04-11 17:39:30 修改 · 1.1k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#综合资源

于 2022-06-07 09:07:50 首次发布
在博客中，作者介绍了如何通过右键菜单取消仅显示文字边框的选项，并在执行Regen刷新操作后确保标注能够正常显示。此过程涉及图形界面的设置和命令行的使用。

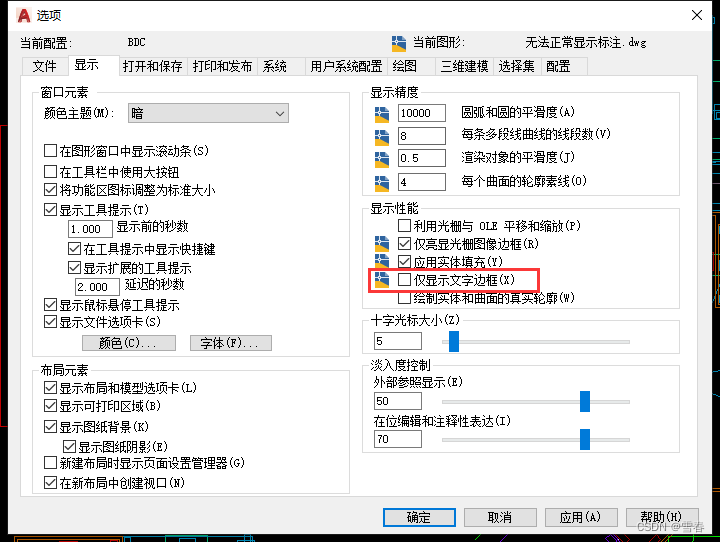

1、右键选项找到如下，不选择仅显示文字边框：

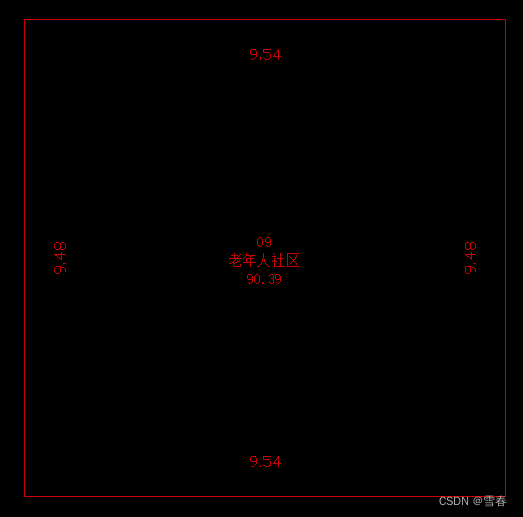

2、上一步骤确定后，在命令行执行Regen刷新操作，标注能正常显示
