代码可在NOR Flash上运行的解释

经常听到程序代码可在NOR Flash上运行，而不能在NAND Flash上运行的说法，关于这个说法容易给人造成误解，因为CPU执行代码分为取指、译码、执行三个步骤，所以真正运行代码的还是CPU，对于NOR Flash可以直接运行代码的说法，指的是CPU可以直接通过地址总线从NOR Flash上完成取指的操作。更深入的理解这个概念，我们先了解以下知识点。

1.FLASH存储器

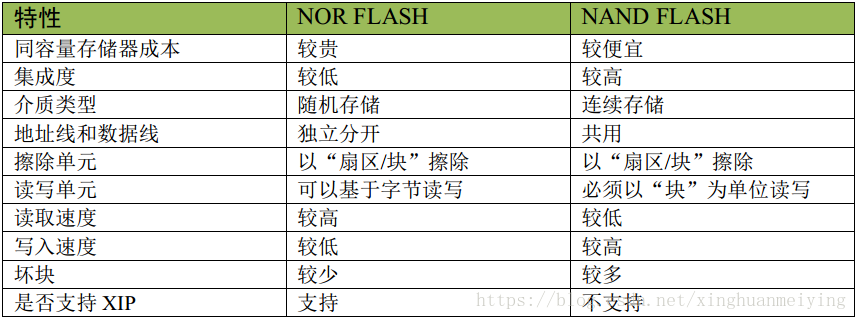

FLASH 存储器又称为闪存，它也是可重复擦写的存储器。根据存储单元电路的不同，FLASH存储器又分为 NOR FLASH 和 NAND FLASH，其二者特性对比如表所示：

NOR与NAND特性的差别，主要是由于其内部“地址/数据线”是否分开导致的。由于 NOR的地址线和数据线分开，它可以按“字节”读写数据，符合 CPU 的指令译码执行要求，所以假如 NOR上存储了代码指令， CPU 给 NOR一个地址， NOR 就能向
CPU 返回一个数据让 CPU 执行，中间不需要额外的处理操作。

而由于 NAND 的数据和地址线共用，只能按“块”来读写数据，假如 NAND 上存储了代码指令， CPU 给 NAND 地址后，它无法直接返回该地址的数据，所以不符合指令译码要求。 即不支持立即执行的特性(eXecute In Place)，若代码存储在NAND上，可以先把它加载到RAM存储器上，再由CPU执行。

注：由于Flash擦写通常是整块擦写，块内有一位失效整个块就会失效，这被称为坏块，而Nor 和 Nand Flash都有可能存在坏块，所以Flash存储器需要“探测/错误更正（EDC/ECC）”算法来确保数据的正确性。


2.XIP（ eXecute In Place）

XIP，executed in place，本地执行。操作系统采用这种系统，可以不用将内核或执行代码拷贝到内存，而直接在代码的存储空间（Nor Flash）直接运行。采用这样的技术既可以节省可用内存又可以减少加载的时间。由于Nand Flash的特性不支持XIP，所以不能在 Nand Flash中运行代码。

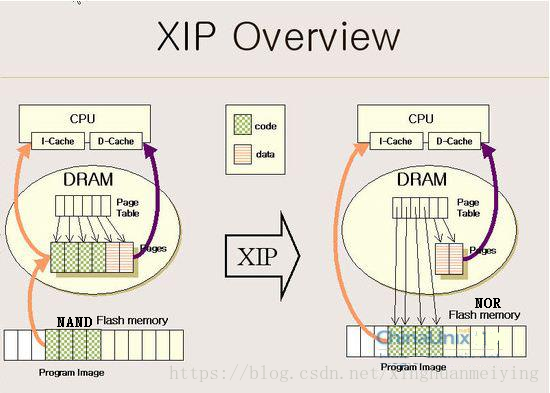

代码执行流程如上图所示，其中NAND Flash执行代码时，需要先将代码加载到RAM中，CPU再从RAM中取指、译码、运行。而NOR Flash支持XIP，CPU可以直接通过总线从NOR Flash中取指，不需要将代码加载到RAM中运行。

3.分散加载

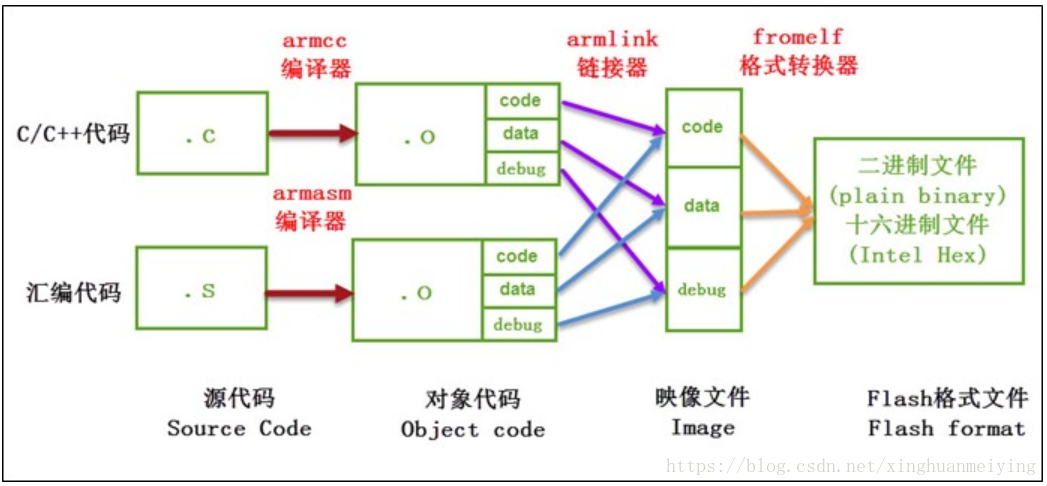

首先我们简单了解下MDK的编译过程，它与其它编译器的工作过程是类似的，该过程见图。

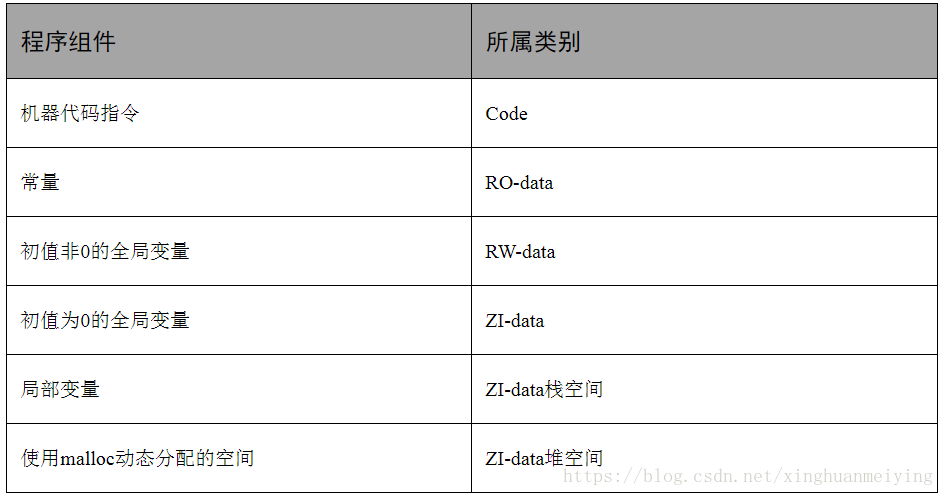

在工程的编译提示输出信息中有一个语句"Program Size：Code=xx RO-data=xx RW-data=xx ZI-data=xx"，它说明了程序各个域的大小，编译后，应用程序中所有具有同一性质的数据(包括代码)被归到一个域，程序在存储或运行的时候，不同的域会呈现不同的状态，这些域的意义如下

详细的MDK编译过程及文件类型全解可参考野火大哥的博客https://www.cnblogs.com/firege/p/5806134.html
