Bigemap下载的卫片如何原坐标插入CAD

已于 2024-05-14 12:45:41 修改
阅读量3.1k 收藏 4
点赞数 1
分类专栏： AutoCAD 文章标签： cad
于 2023-01-09 10:42:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010393865/article/details/128609969
版权

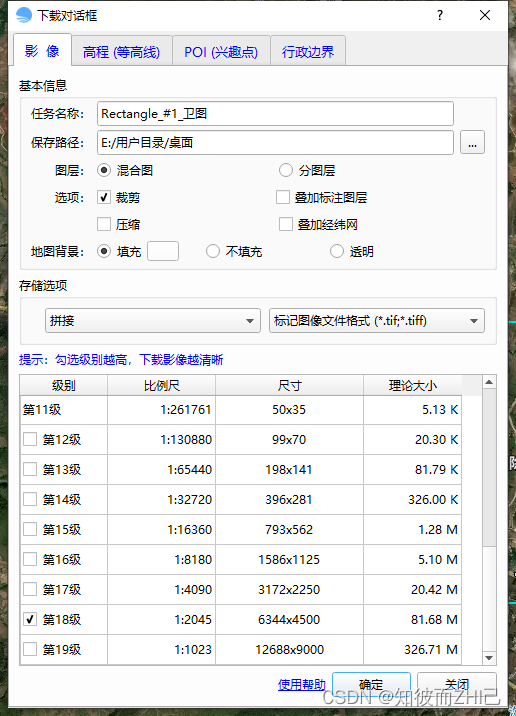

一、下载卫片（本例下载格式为.tif，其他格式未测试）

在这里插入图片描述

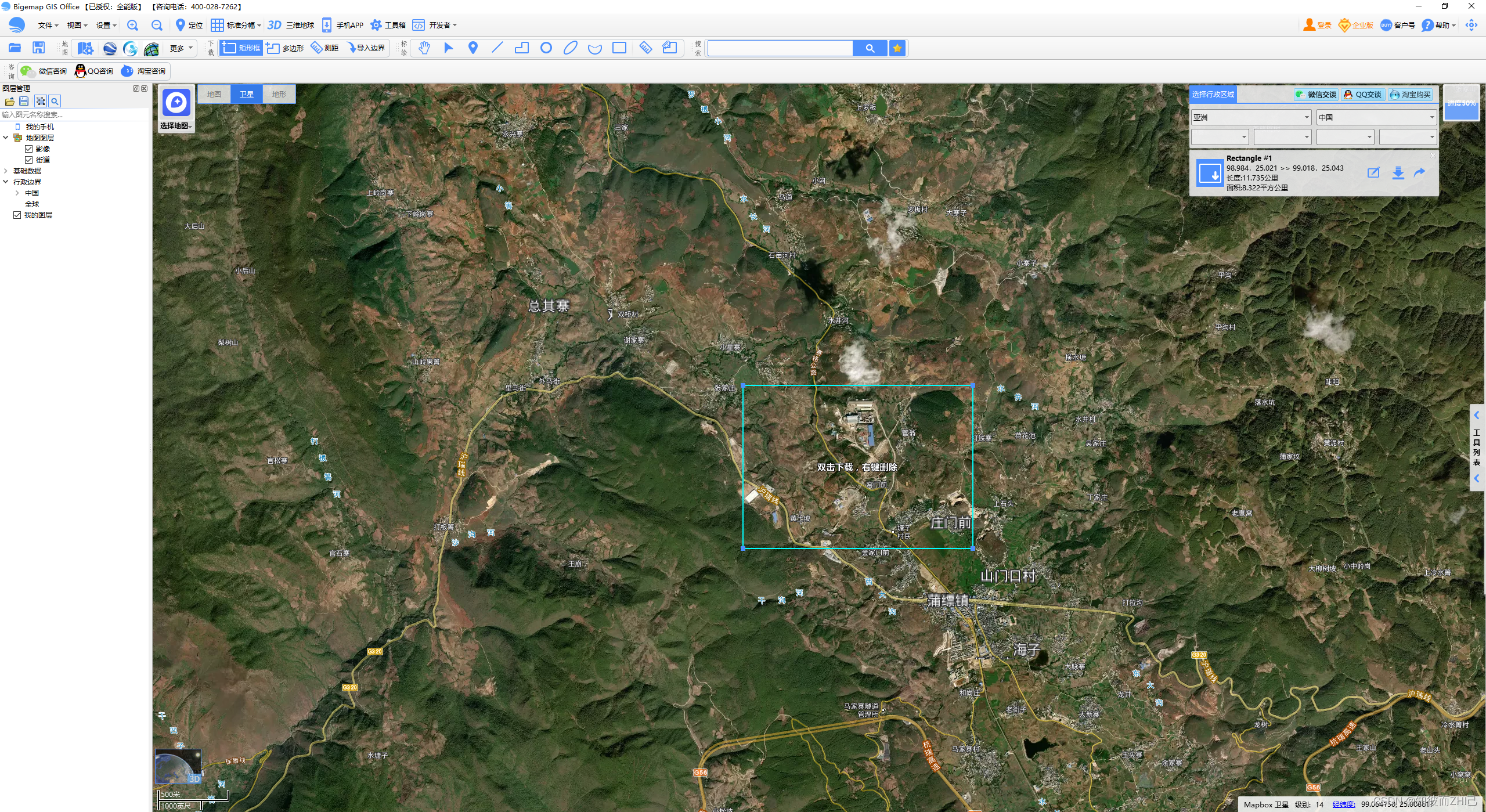

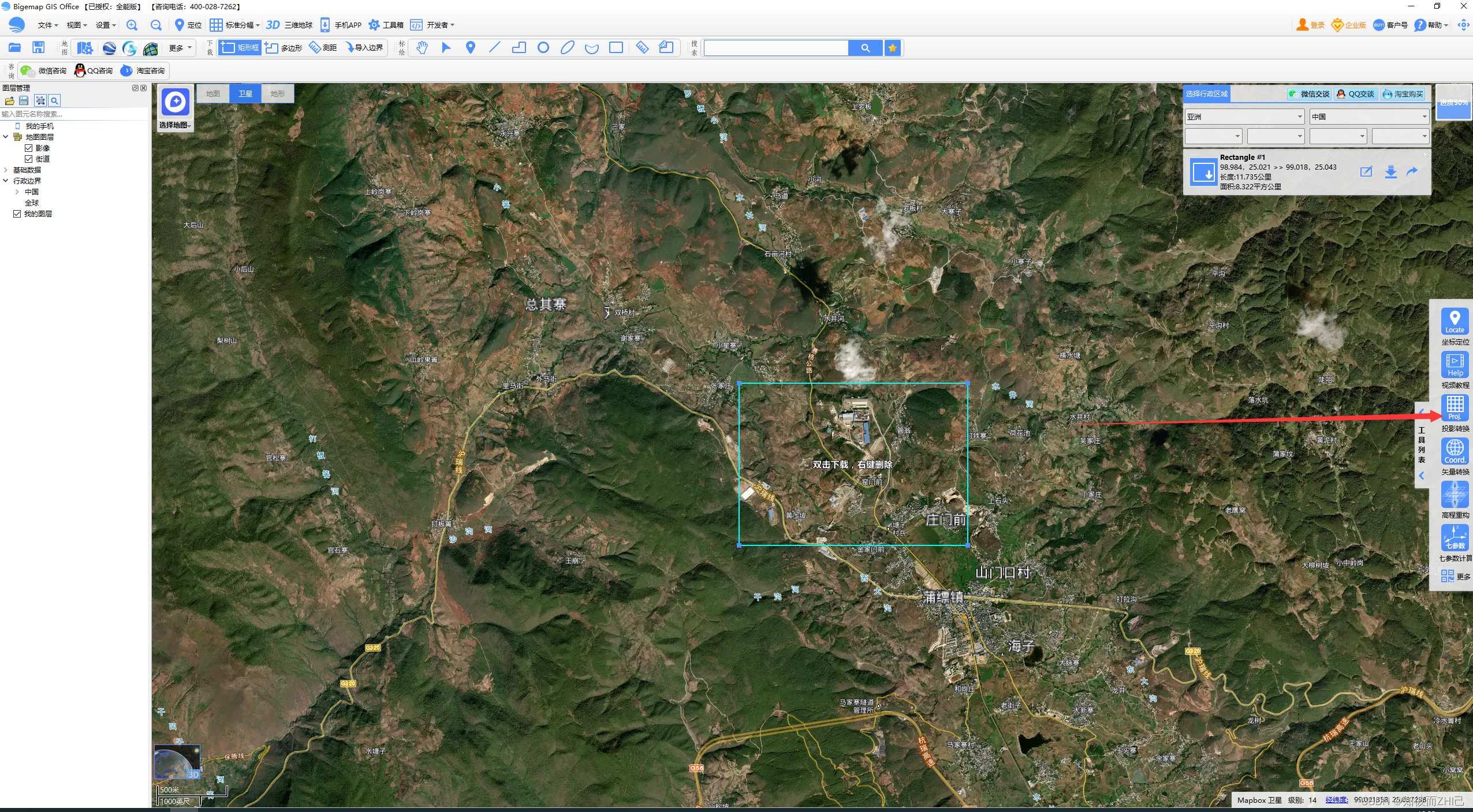

选取范围，按下图界面设置
在这里插入图片描述
下载完成后，选择Bigemap右下角：工具列表→投影转换
在这里插入图片描述

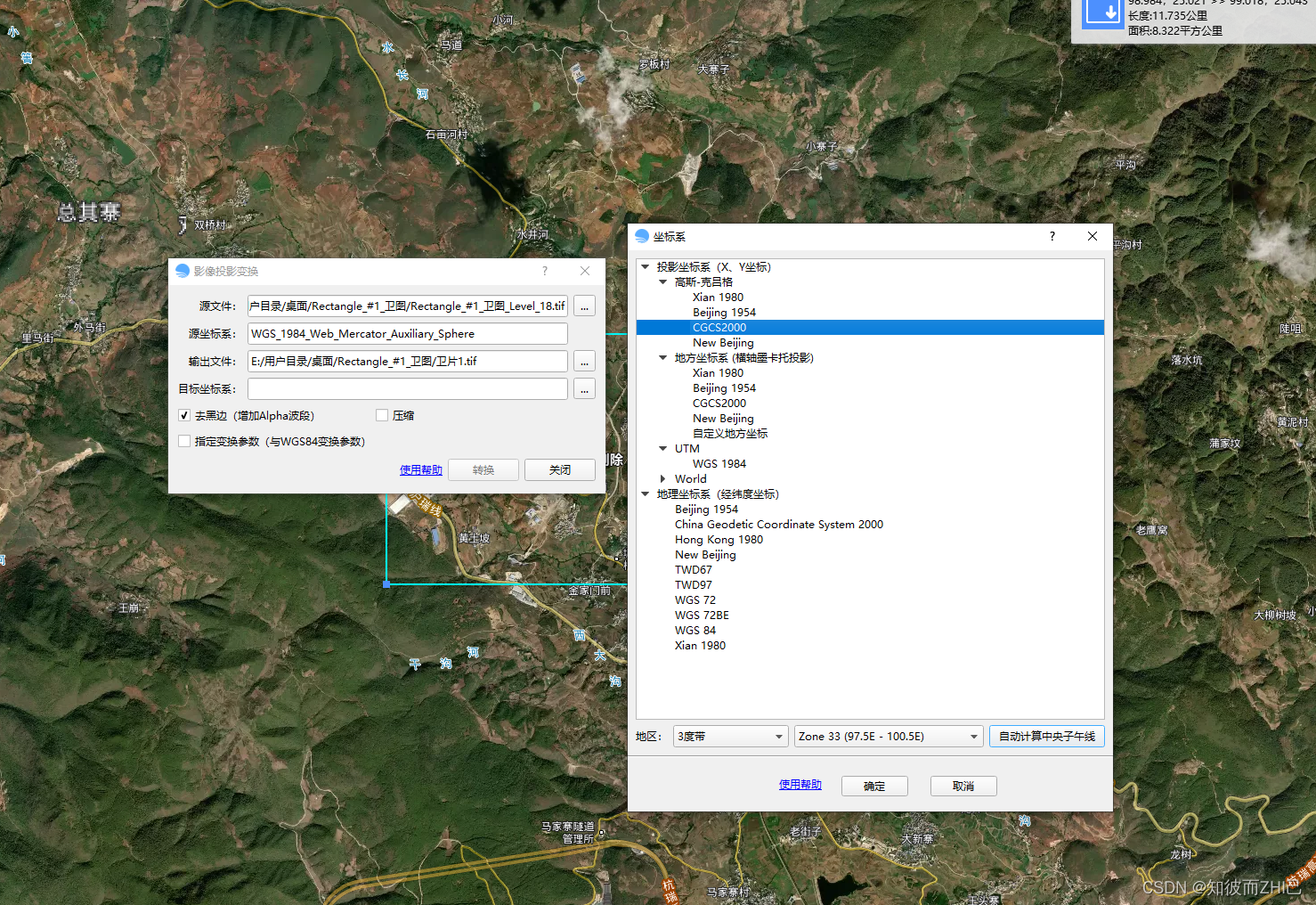

源文件：选择下载好的卫片；输出文件：命名即可；目标坐标系：图示选择2000坐标系
![在这里插入图片描述](https://img-blog.csdnimg.cn/1950ba6d1227425a84a84f3212500350.png

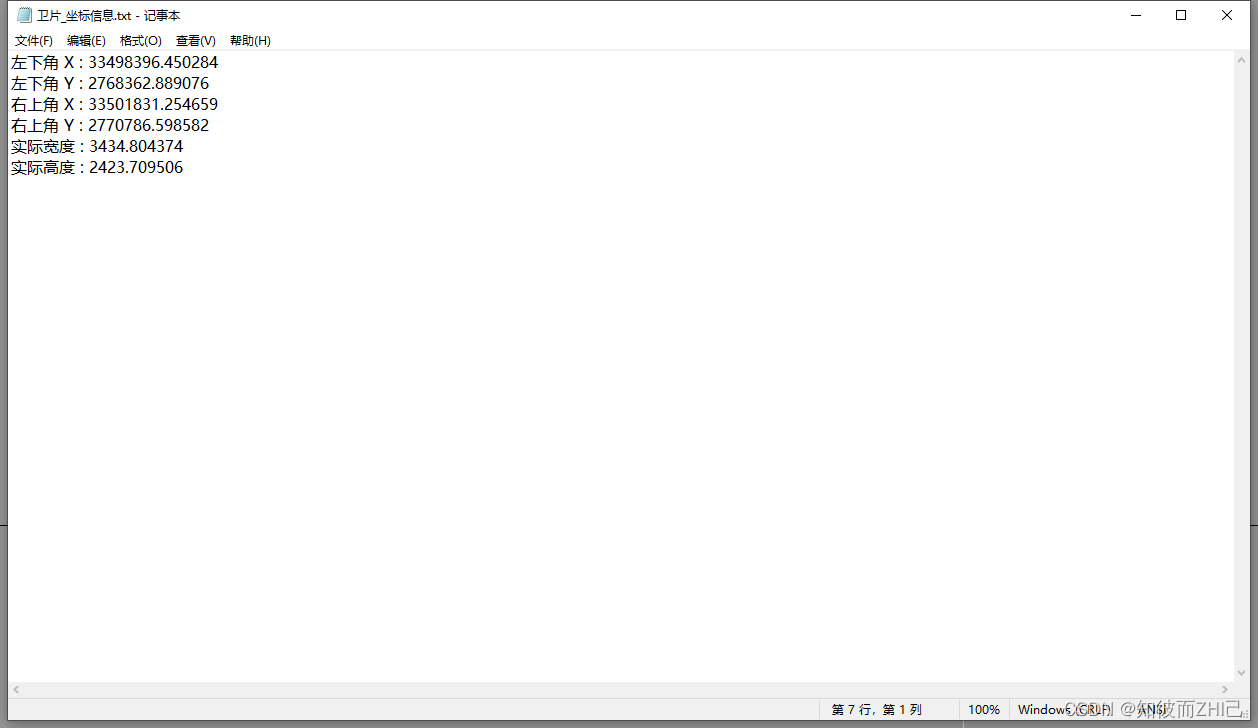

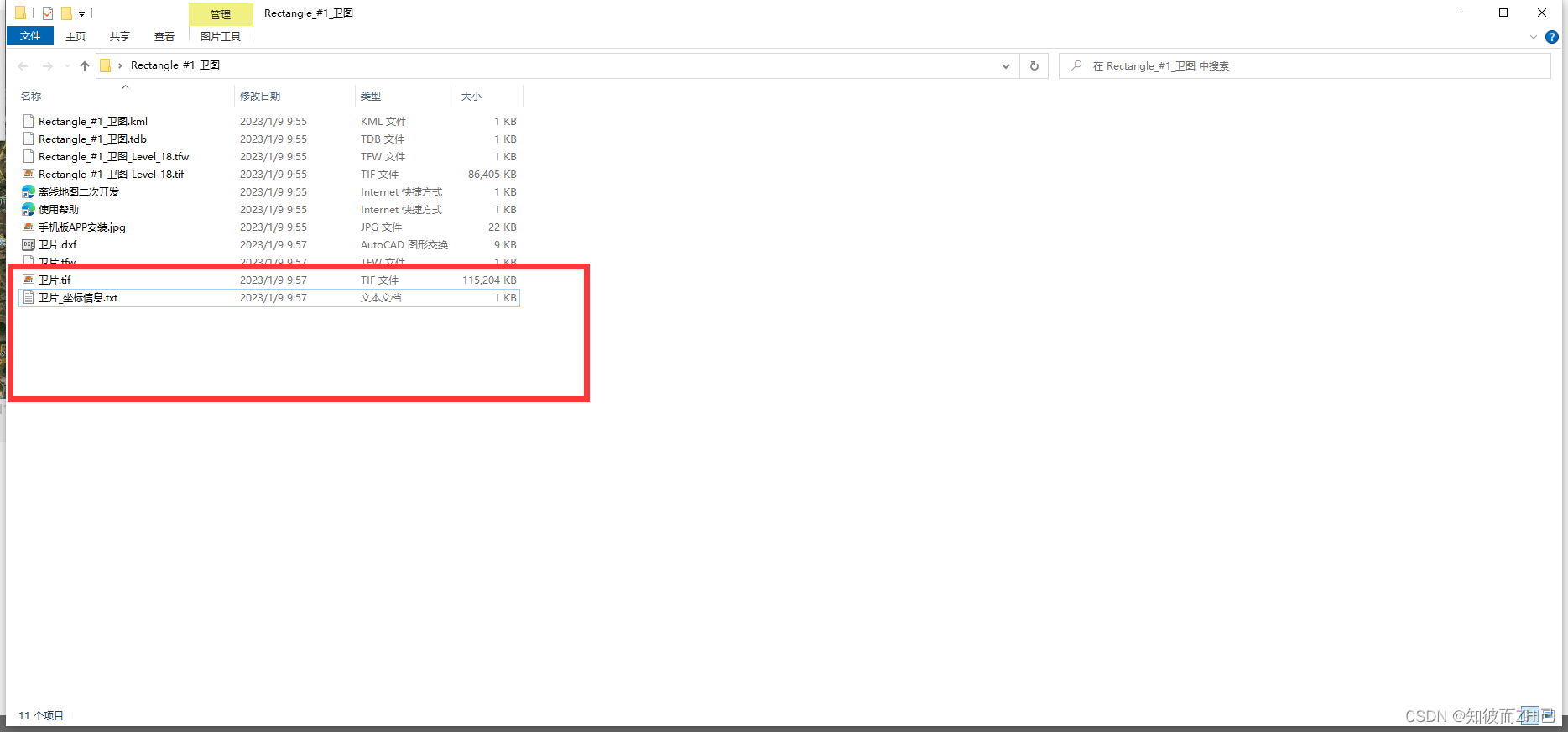

完成后，就得到了2个文件：图片+图片坐标信息+dxf文件（直接打开dxf文件就可以找到原坐标框）
在这里插入图片描述
在这里插入图片描述

二、原坐标插入CAD中
在这里插入图片描述

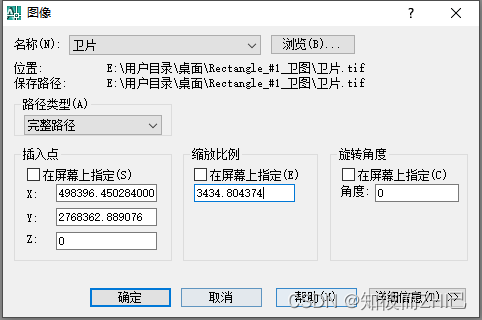

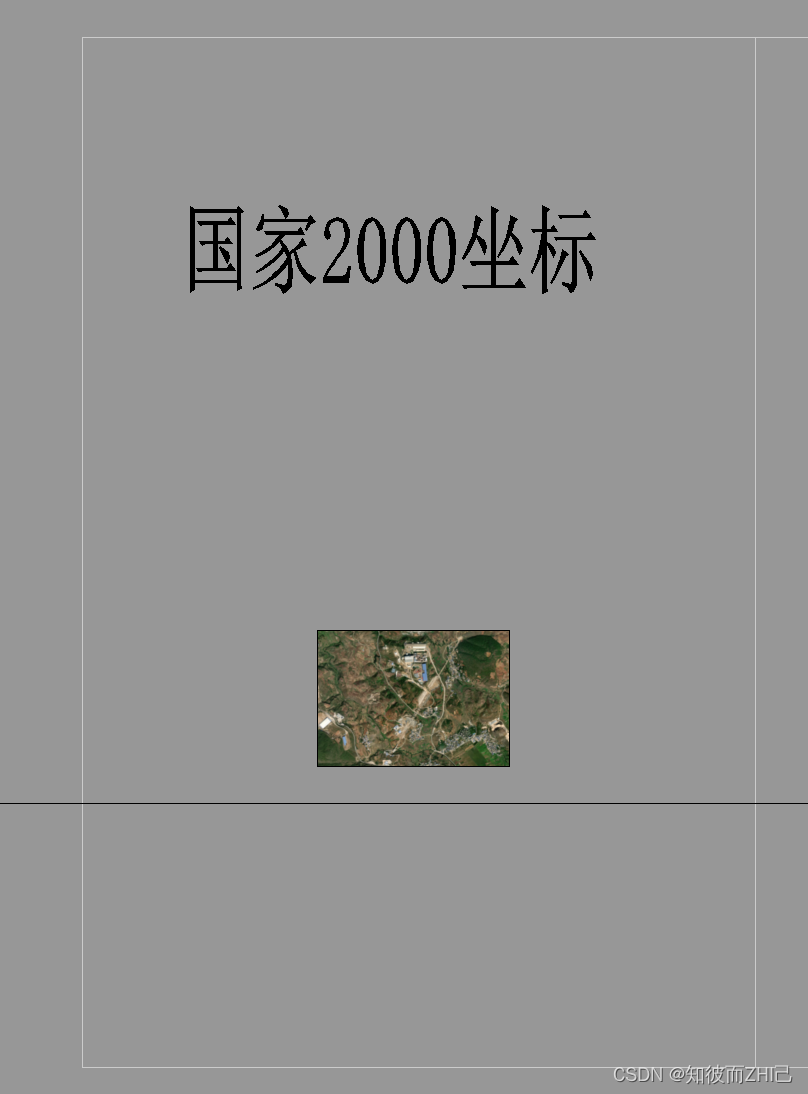

插入点选择：左下角坐标x，y值，缩放比例：填实际宽度，效果如下：
在这里插入图片描述

感谢：本文地址参考文章
