攀升N5105笔记本电脑扩展内存

目录

一、物料

二、工具

1.焊接工具

2.调试工具

3.bios备份工具软件（需要用到U盘）

4.bios修改软件

三、操作流程

1.备份BIOS

2.修改BIOS

3.更新bios

4.焊接内存（此处无难度）

5.焊接NGFF M.2

6.注意：开机自检2分钟，需要拔掉SSD，等待开机成功之后关机再插上SSD

四、成果展示

---

前言

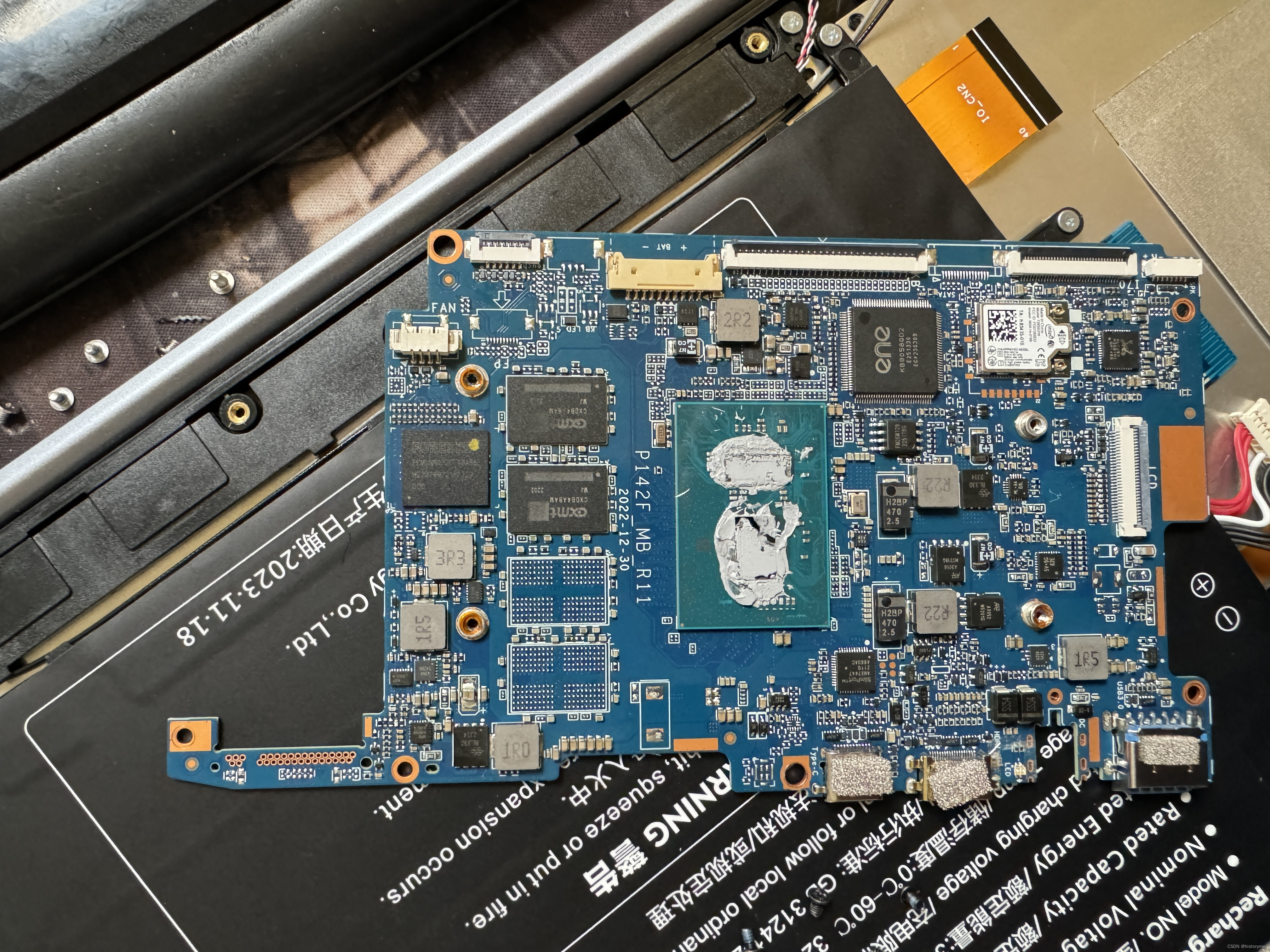

攀升SMN86-008使用了4G+32G,  2*2G LPDDR4X 配EMMC 32GB组合，预留了2个空DDR焊盘和一个NGFF空焊盘，可以扩展。

一、物料

1） LPDDR4x 2G：型号：CXDB4ABAM-MK 个数 2个

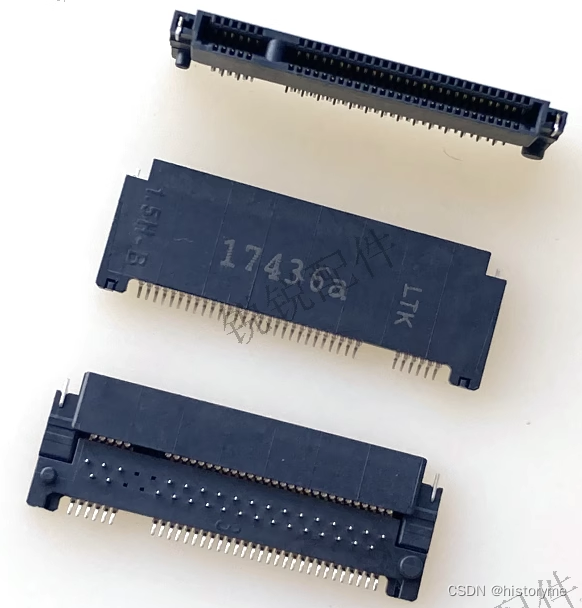

2）NGFF座：NGFF插槽 0.5mm 67P M.2 key 沉板H1.5 SSD插座 硬盘接口座 5+6针

3）电容：22uF 0603 2个  ，100nF 0402 4个，10nF 0402 4个

4）电阻：100R 0402 1个

二、工具

1.焊接工具

电烙铁，热风枪等常规焊接工具

螺丝刀十字小号（我买的小米全套的）

2.调试工具

鼠标一个，u盘一个

3.bios备份工具软件（需要用到U盘）

AFUEFI 使用方法请自行搜索

4.bios修改软件

amicbp 使用方法请自行搜索

三、操作流程

1.备份BIOS

使用AFUEFI备份

常用命令：

AfuEfix64 <Output BIOS ROM File Name> /O

2.修改BIOS

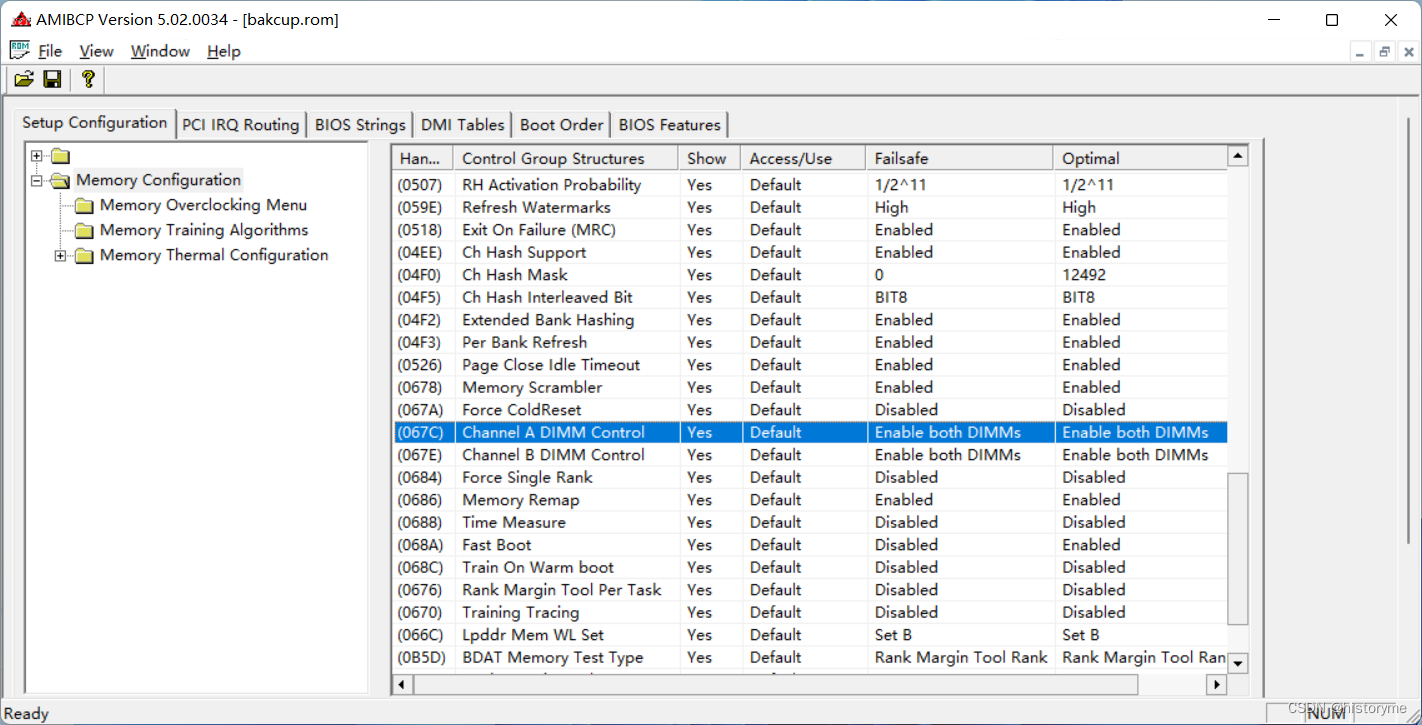

amicbp工具打开保存好的bios文件，然后修改其中的一个值

Setup Configuration -> Memory Comfiguration -> Channel A DIMM Control

修改为 Enable both DIMMS

然后保存文件。

3.更新bios

使用AFUEFI更新

常用命令：

AfuEfix64 <Input BIOS ROM File Name> /P /B /N

更新好之后开始焊接内存颗粒。

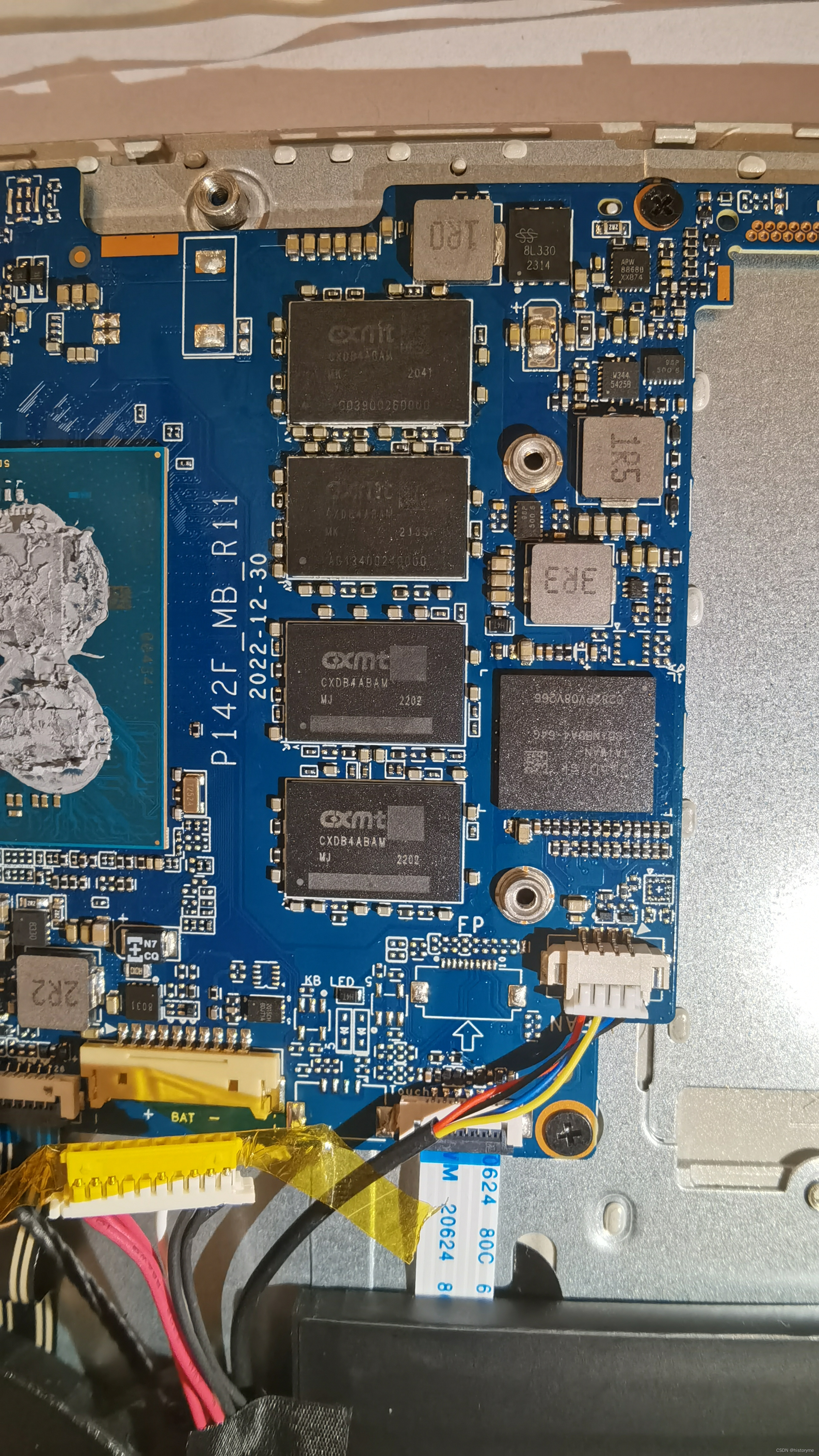

4.焊接内存（此处无难度）

5.焊接NGFF M.2

序号要焊的已经标出来，从上到下依次是

100nF 0402

100nF 0402

22uF 0603

10nF 0402

10nF 0402

10nF 0402

10nF 0402

100R 0402

22uF 0603

100nF 0402

100nF 0402

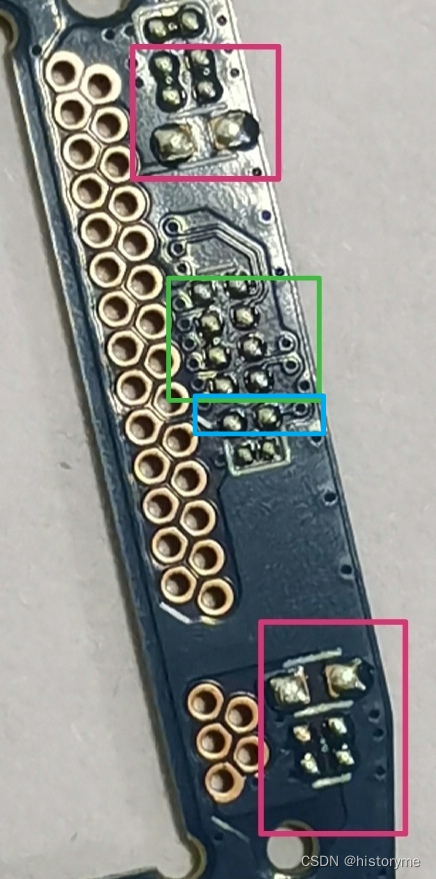

焊接完成是这样的

6.注意：开机自检2分钟，需要拔掉SSD，等待开机成功之后关机再插上SSD

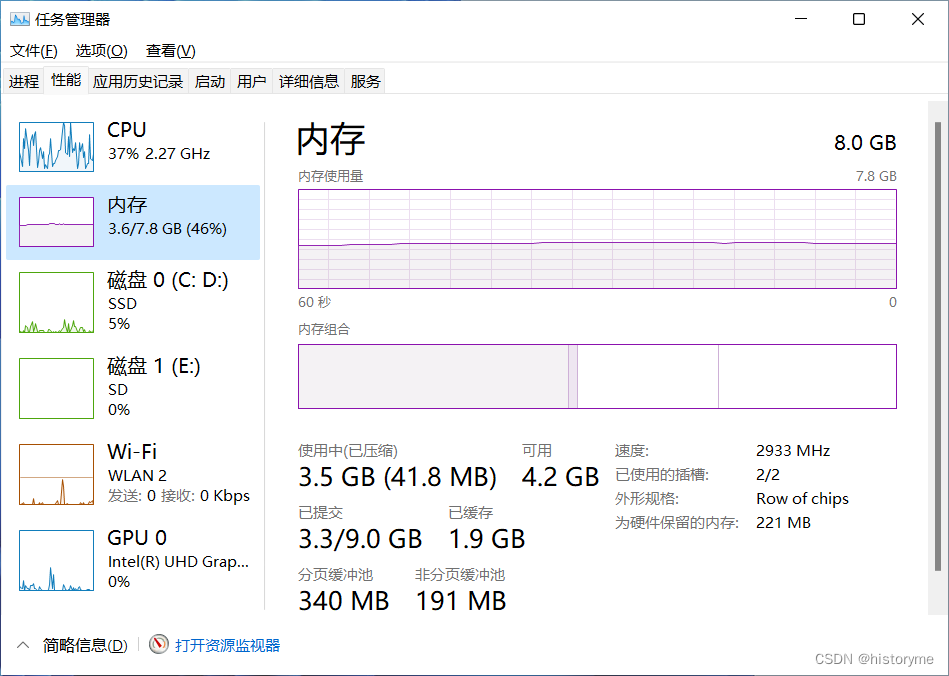

四、成果展示
