5G NR CSI-RS（一）

CSI-RS

       自LTE R10引入CSI-RS用作信道测量，与一直发送的CRS以及伴随数据发送的DMRS不同，CSI-RS配置更灵活并可以支持更多的端口。在5G NR中，CSI-RS的用途也进行了进一步扩充，主要包括：
       1）信道状态信息测量，包括RI、PMI、CQI、CRI、LI等
       2）波束管理，主要包括发端波束测量、收端波束测量以及收发端同时波束测量
       3）时频跟踪，精确测量时偏和频偏，通过TRS信号实现
       4）移动性管理，通过对本区以及邻区的CSI-RS跟踪测量
       5）速率匹配，主要ZP CSI-RS实现对PDSCH的RE级速率匹配
       此外还有CSI-IM，本质上IM不属于CSI-RS，而是伴随CSI-RS使用，主要用作干扰测量。
       固然CSI-RS有上述诸多用途，但CSI-RS最典型的价值，仍然是结合3D-MIMO技术，基于CSI-RS对应的PDSCH参考资源的测量进行CQI的上报以及闭环与编码索引（PMI）以供基站侧进行赋形预编码矩阵的选择。

1. CSI-RS序列生成

       NZP CSI-RS序列生成表示为

       其中伪随机序列c(i)表示为

       其中Nc=1600，第一个m序列x1为长度31的Gold序列：x1(0)=1, x(1)=0, n=1, 2, …, 30；第二个m序列由下式确定，即先计算出Cinit，然后再求解x2序列

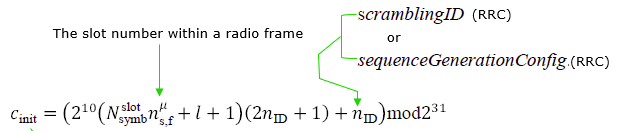

       Cinit的计算如下

       其中$N_{symb}^{slot}$表示一个slot内的时域符号个数；$n_{s,f}^{\mu }$是无线帧内的slot编号；$l$为slot内的符号编号；$n_{ID}$是高层参数scrambingID。

2. CSI-RS时频资源映射

       序列r(m)到时频资源的映射根据下式

       式中具体参数含义如下

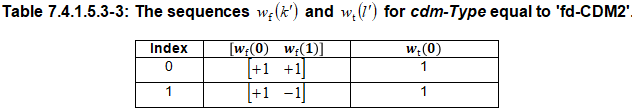

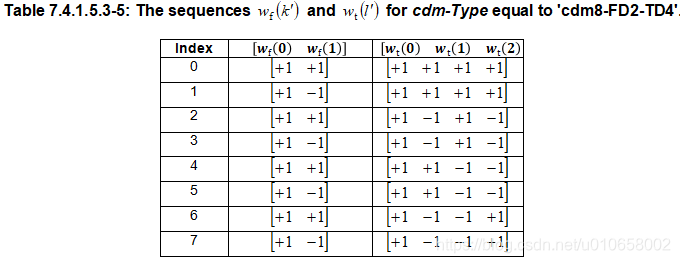

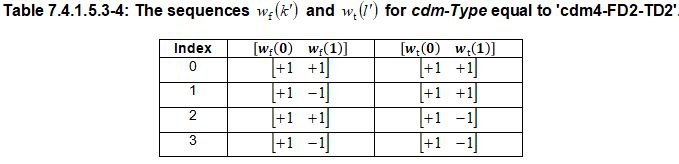

CSI-RS时域位置

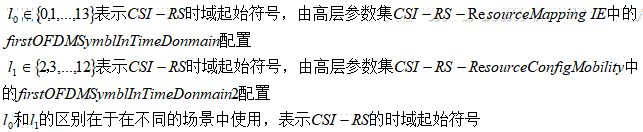

CSI-RS频域位置

       CSI-RS频域位置由高层参数frequency Domain Allocation配置，通过bit位图表示如下

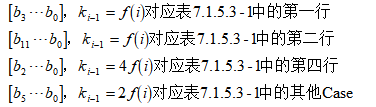

       简单解释一下bit位图表示的原理，在表7.4.1.5.3-1的第一行，端口数X=1，密度=3，表示每个PRB中CSI-RS占用3个RE，则CSI-RS第一个RE的候选位置有RE0，RE1，RE2，RE3四种情况，所以可用4bit表示；bit位图第二行，对应表7.4.1.5.3-1中的第二行，即端口数X=1，密度=1或0.5，当密度=1时，表示每个PRB中CSI-RS占用1个RE，则CSI-RS的一个RE的候选位置有RE0—RE11，共12种情况，所以用12bit表示；当密度=0.5时，表示每俩个PRB中CSI-RS占用1个RE，具体占用两个RB中的奇偶，由高层参数CSI-RS-Resource-Mapping->density 确定，同样有12个候选位置，用12bit表示。其他case的原理类似，就不再赘述。

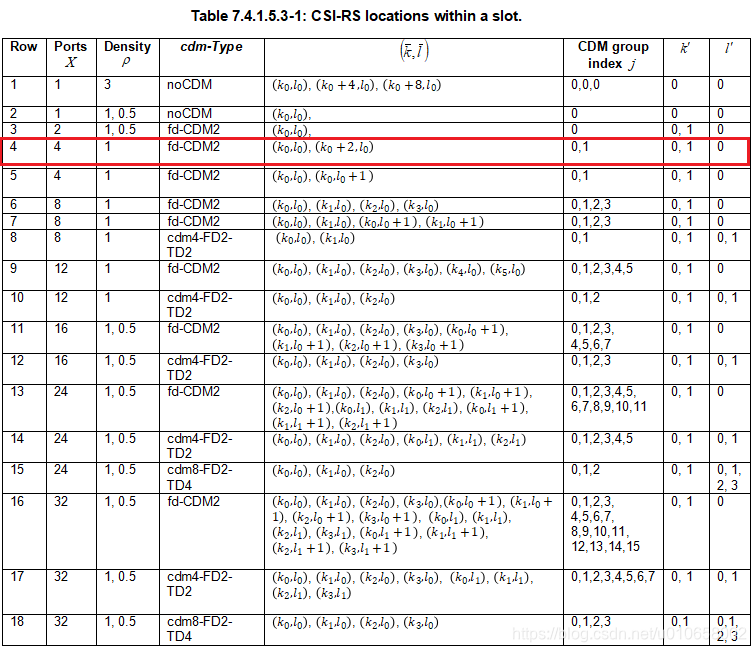

       具体在查表7.4.1.5.3-1确定CSI-RS在slot中的位置时，可通过端口数norfPorts，密度density和cdm-Type确定使用表中的哪一行，如果出现多行匹配的情况，诸如Row4和Row5的端口数、密度和cdm-Type完全一样，则需要通过frequency Domain Allocation进行区分。

3. CSI-RS天线端口

       CSI-RS的天线端口映射由下式确定

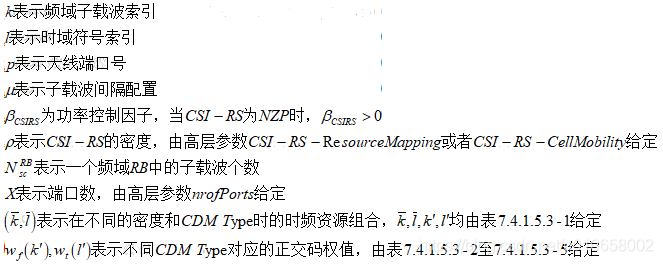

       式中具体参数含义表示如下






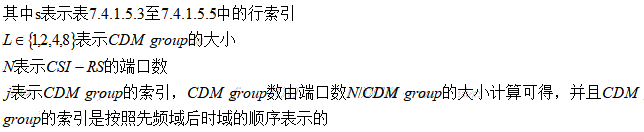

       举例说明一下csi-rs的资源映射，假设RRC下发的csi-rs参数有如下：
       density = three
       nrofPorts = p1
       cdm-Ttype = noCDM
       frequencyDomainAllocation.row1 = 0001
       firstOFDMSymbolinTimeDomain = 4

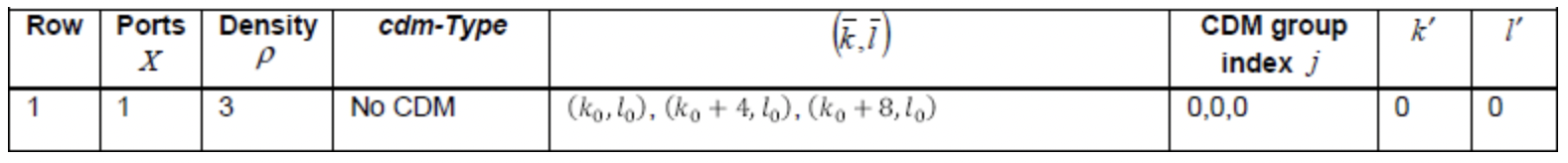

       对上述参数做一个简单的分析，在csi-rs中，密度3表示一个rb中有3个re用于发送csi-rs信号；频域re位置指示的bitmap为0001，则表示k0=0（bitmap读取的顺序是从右向左），根据38.211中表7.4.1.5.3-1，在csi-rs调度的每rb内占用的re为re0、re4、re8。

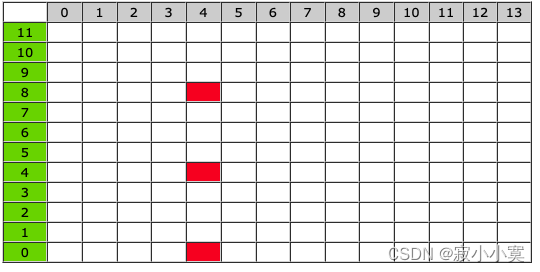

       具体在时频域上占用的资源位置为

       再举一个8port的例子，具体RRC参数如下
       density = one
       nrofPorts = p8
       cdm-Type = CDM4(FD2,TD2)
       frequencyDomainAllocation.other = 000110 //From density,nrofPorts,cdm-Tye it is assumed that this is for row8.
       firstOFDMSymbolinTimeDomain = 3

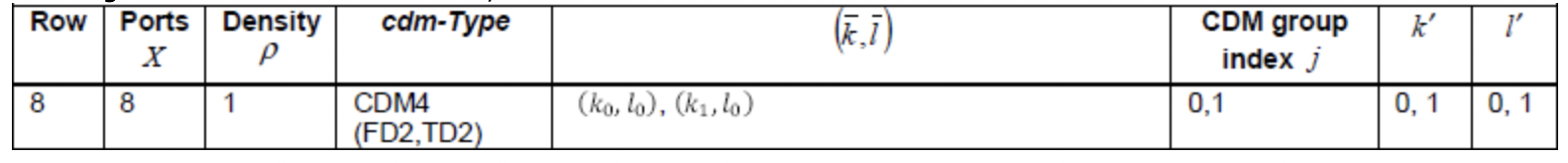

       假设查表结果如下

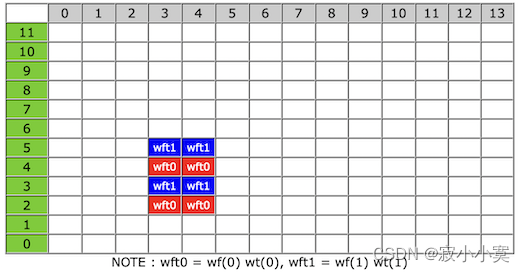

       分析一下上述参数，密度为1，表示在调度rb内，csi-rs只占用1个re，因为cdm-Type为CDM4（FD2,TD2），则一个CDM4组需要在时域连续两个sym，频域连续两个re构成码分组，对于频域来说在一个rb内共有6个re对的候选位置，故可用6bit来指示re起始位置；csi-rs的端口号为8ports，则一共有2个CDM4组。根据频域资源的bitmap可以算出，两个CDM4组的re起始位置分别为re2和re4。具体位置如下图所示
