西门子S7-1200选型指南之硬件

S7-1200 硬件

S7-1200 系列模块分为 CPU、IO 模块、通信模块、信号板等，其中通信模块放置于 CPU 的左侧，IO 模块放置于 CPU 的右侧，信号板放置于 CPU 的正上方插槽中，以下将分别介绍这些内容。

• CPU
• IO 模块
• 通信模块
• 信号板

CPU

CPU 分为 1211、1212、1214、1215、1217 五种类型，这五种类型的每一种又有不同的订货号，这五种类型的区别在于外形尺寸、内置工作存储器大小、内置装载存储器大小、本体自带 IO 点数、本体支持扩展的 IO 模块数量、网口数量等，而在保持存储器大小、本体支持扩展的通信模块数量、信号板数量、运算速度、通信能力、运动控制轴数量等均是一致的，不同 CPU 及相关区别参见表 1。

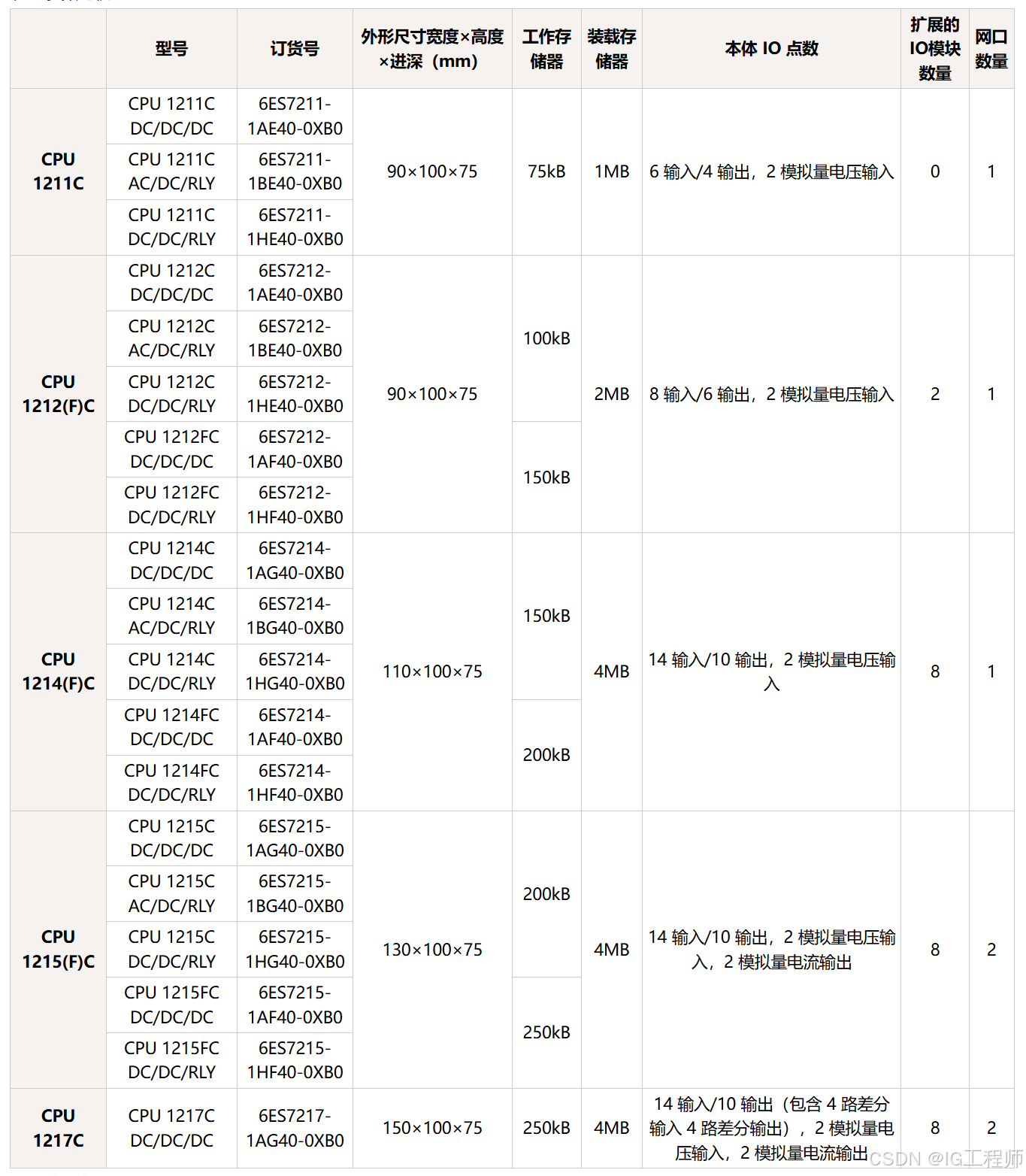

表 1 参数比较

需要说明的是：

1. 以上注明的存储器容量基于当前最新的固件版本 V4.6。

2. CPU 型号中注明的 FC 是指故障安全型 CPU，可以实现故障安全功能，可以连接后面介绍的 SM1226 故障安全 IO 模块，但其本体都是标准 IO，和标准 CPU 一致。

3. CPU 型号中的后缀含义：DC/DC/DC 是指需要 DC 24V 电源供电，自带 DC 24V 的漏型源型输入（只能选择一种），自带 DC 24V 的晶体管源型输出。AC/DC/RLY 是指需要 AC 120V/230V 电源供电，自带 DC 24V 的漏型源型输入（只能选择一种），自带继电器输出。DC/DC/RLY 是指需要 DC 24V 电源供电，自带 DC 24V 的漏型源型输入（只能选择一种），自带继电器输出。

4. 所有 CPU 均相同的参数：保持存储器大小：14kB；本体支持扩展的通信模块数量：3；信号板数量：1。

外观参见表 2 所示。

表 2 外观比较

	标准型	故障安全型
CPU 1211C
CPU 1212(F)C
CPU 1214(F)C
CPU 1215(F)C
CPU 1217C

IO 模块

IO 模块分为以下几种：DI 模块、DO 模块、DI/DO 模块、AI 模块、AO 模块、AI/AO 模块，具体参见表 3 和表 4。

表 3 数字量模块

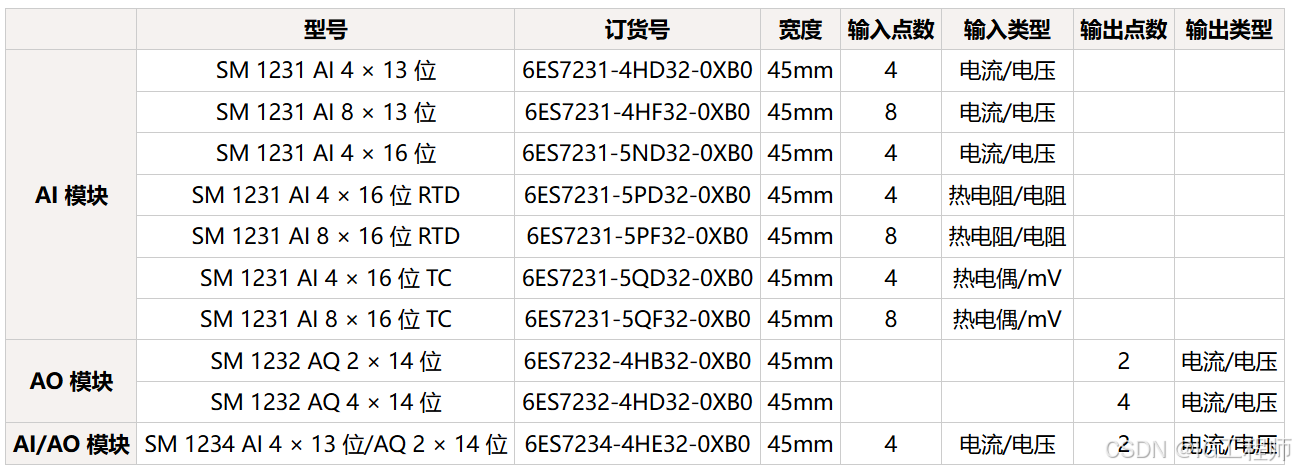

表 4 模拟量模块

需要说明的是：

1. 测量类型为电流/电压的模块支持常见的 -10V~10V、 -5V~5V、 4~20mA、 0~20mA等。电流支持四线制信号（二线制需要转为四线制接线）。

2. 测量类型为热电阻/电阻的模块支持二线制、三线制、四线制接线，支持常见的 PT 100、PT 1000 等常见热电阻，支持最高 600Ω 的电阻检测。

3. 测量类型为热电偶/mV 的模块支持常见的 J 型、 K 型、 S 型、 T 型等类型，支持 80mV 以下的毫伏信号检测。

4. AO 模块支持常见的 -10V~10V、 4~20mA、 0~20mA 输出。

外观参见表 5 所示。

表 5 外观比较

SM 1221	SM 1222	SM 1223	SM 1226
SM 1231	SM 1232	SM 1234

通信模块

S7-1200 可以扩展多种通信模块，具体参见表 6。

表 6 通信模块

	型号	订货号	功能	协议
以太网模块	CP 1243-1	6GK7243-1BX30-0XE0	扩展另一个以太网接口	开放式用户通信、S7 等
Profibus 模块	CM 1243-5	6GK7243-5DX30-0XE0	作为 Profibus DP 主站最多连接 32 个从站，或者通过 Profibus 连接 HMI/编程电脑	Profibus DP 主站、Profibus S7
	CM 1242-5	6GK7242-5DX30-0XE0	作为 Profibus DP 从站	Profibus DP 从站
串口模块	CM 1241 RS422/485	6ES7241-1CH32-0XB0	串口功能，常用于 Modbus RTU 通信连接仪表	Modbus RTU 主站/从站、自由协议、USS
	CM1241 RS232	6ES7241-1AH32-0XB0	串口功能，常用于自由协议连接扫码枪	Modbus RTU 主站/从站、自由协议
AS-i 模块	CM 1243-2 AS-i Master	3RK7243-2AA30-0XB0	AS-i 主站连接 AS-i 从站	AS-i 主站
RFID 模块	RF120C	6GT2002-0LA00	连接 RF200/RF300/RF600 等带 RS422 接口的阅读器	RFID
IO LINK 模块	SM 1278 4×IO-Link Master	6ES7278-4BD32-0XB0	作为 IO Link 主站连接 IO Link 设备	IO Link 主站

需要说明的是：

1. IO LINK 模块安装于 CPU 右侧。

外观参见表 7 所示。

表 7 外观比较

CP 1243-1	CM 1243-5	CM 1242-5	CM 1241

信号板

S7-1200 可以在本体上方插槽中放置一块信号板用于扩展一些 IO 或者增加一些功能，具体参见表 8。

表 8 信号板

	型号	订货号	输入点数	输入类型	输出点数	输出类型
DI 信号板	SB 1221 DI 4 × 24V DC, 200kHz	6ES7221-3BD30-0XB0	4	源型
	SB 1221 DI 4 × 5V DC, 200kHz	6ES7221-3AD30-0XB0	4	源型
DO 信号板	SB 1222 DQ 4 × 24V DC, 200kHz	6ES7222-1BD30-0XB0			4	源型/漏型
	SB 1222 DQ 4 × 5V DC, 200kHz	6ES7222-1AD30-0XB0			4	源型/漏型
DI/DO 信号板	SB 1223 DI 2 × 24V DC/DQ 2 × 24V DC, 200kHz	6ES7223-3BD30-0XB0	2	源型	2	源型/漏型
	SB 1223 DI 2 × 5V DC/DQ 2 × 5V DC, 200kHz	6ES7223-3AD30-0XB0	2	源型	2	源型/漏型
	SB 1223 DI 2 × 24V DC/DQ 2 × 24V DC	6ES7223-0BD30-0XB0	2	漏型	2	源型
AI 模块	SB 1231 AI 1 × 12 位	6ES7231-4HA30-0XB0	1	电压/电流
	SB 1231 AI 1 × 16 位 TC	6ES7231-5QA30-0XB0	1	热电偶/mV
	SB 1231 AI 1 × 16 位 RTD	6ES7231-5PA30-0XB0	1	热电阻/电阻
AO 模块	SB 1232 AQ 1 × 12 位	6ES7232-4HA30-0XB0			1	电压/电流
通信板	CB 1241 RS485	6ES7241-1CH30-1XB0	支持 Modbus RTU 主站/从站、自由协议、USS 协议
电池板	BB 1297	6ES7297-0AX30-0XA0	通过放置一枚纽扣电池，用于延长 CPU 实时时钟的断电保持时间

需要说明的是：

1. SB 1231 AI 1 × 12 位 不支持 4~20mA 输入，仅支持 -10V~10V、 -5V~5V、 -2.5V~2.5V、 0~20mA 输入。

2. SB 1231 AI 1 × 12 位 不支持 4~20mA 输出，仅支持 -10V~10V、 0~20mA 输出。

3. SB 1231 AI 1 × 16 位 RTD 支持二线制、三线制、四线制接线，支持常见的 PT 100、PT 1000 等常见热电阻，支持最高 600Ω 的电阻检测。

4. SB 1231 AI 1 × 16 位 TC 支持常见的 J 型、 K 型、 S 型、 T 型等类型，支持 80mV 以下的毫伏信号检测。

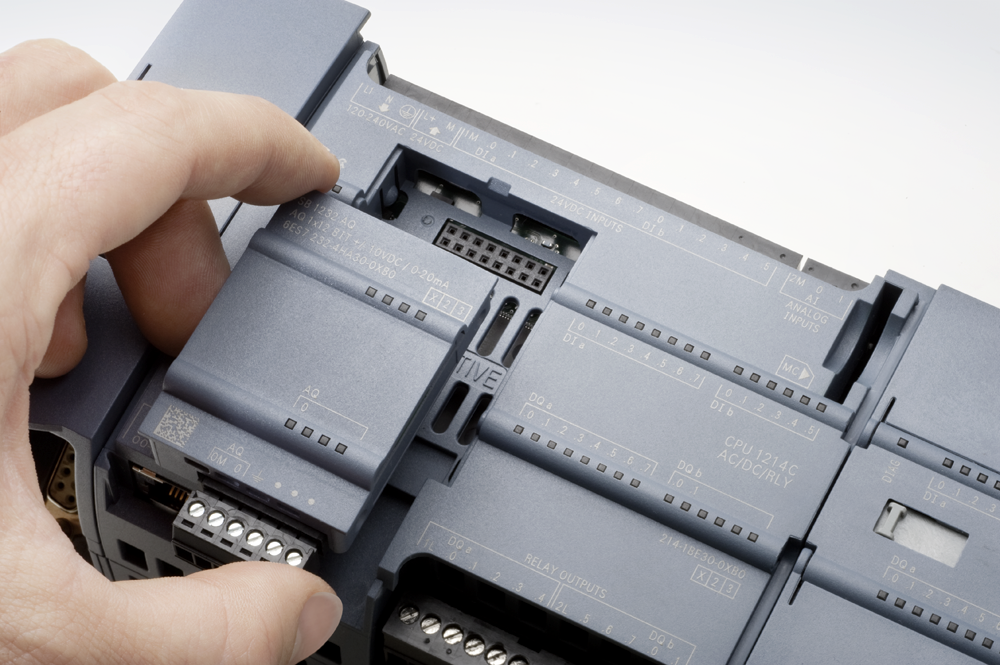

信号板安装参见图 1。

图 1、信号板安装
