Windows上实现iOS APP自动化测试:tidevice + WDA + facebook-wda / appium

本文介绍如何在Windows下构建iOS APP自动化测试环境,采用的主要工具为tidevice,WebDriverAgent,facebook-wda或者appium。

测试架构介绍

下面是本文搭建的iOS自动化测试架构原理图:

  1. 手机端的WDA Runner(WebDriverAgent)类似于appium测试框架中的 UIAutomator Server,将从客户端接收到的控制命令转换为XCUITest 相关API操作,实现对应用界面的控制。WebDriverAgent应用需要通过xcode编译安装。
  2. usbmuxd是苹果提供的一个服务,用于USB和TCP协议之间的转换,实现在没有网络的情况下也可以连接设备,iTunes和Xcode就使用到了这个服务,所以在环境安装中需要在windows上安装一个iTunes。
  3. WDA的启动使用阿里开源的tidevice工具。
  4. Language Bindings为不同语言的测试脚本,比如基于python语言的facebook-wda,基于go语言的gwda等。

WebDriverAgent原理分析

WebDriverAgent是Facebook 在2015年的 SeleniumConf 大会上推出了一款iOS移动测试框架。它在 iOS 端实现了一个 WebDriver server ,通过这个 server 来实现远程控制 iOS 设备。它主要通过连接XCTest.framework来调用Apple的API实现对设备的操作。

WebDriverAgent采用C/S架构,集成appium使用的WebDriver协议规范,通信协议使用Mobile JSON Wire Protocol。

  1. WDAClient:WDA的客户端,测试库facebook-wda 就是 WDA 的 Python 客户端库,通过HTTP协议(Mobile JSON Wire Protocol)与WebDriverAgent进行通信。
  2. WebDriverAgentRunner:运行在手机上的WDA server,默认监听端口为8100,主要功能包括①接收WDAClient的请求并将操作命令发送给XCTest.framework。②将响应发送给WDA Client

tidevice原理分析

前面介绍了iOS的自动化需要通过WebDriverAgent来实现,一种常见的解决方案是使用xcodebuild来启动WebDriverAgent,而xcode需要Mac系统,也就是必须在MAC上进行iOS自动化测试。

tidevice 是阿里开源的一个基于Python的iOS自动化工具,通过逆向iOS通信协议,模拟xcodebuild与手机进行通信,向手机发送特定的指令,来启动WDA,从而可以脱离Mac电脑,能够在Linux、Windows上运行iOS自动化。tidevice基于python实现了libimobiledevice中的功能。

tidevice通过usbmuxd与手机通信来启动WDA,通过建立一个TCP连接到usbmuxd的/var/run/usbmuxd TCP端口,然后usbmuxd将请求发送到USB连接的iPhone上。上面提到的libimobiledevice就是一个跨平台的用于与iOS设备进行通信的库。

iOS 设备安装 wda

本文所用的环境:

  • macOS版本:macOS Big Sur 11.4

  • Xcode版本:Version 12.5.1 (12E507)

  • iOS 设备: iPhone12 mini(14.6)

  • Windows系统版本:Windows 10 家庭中文版

1、安装Xcode

app store 下载安装iOS开发环境Xcode。

2、下载WebDriverAgent

使用appium维护的WebDriverAgent,项目地址:https://github.com/appium/WebDriverAgent。

$ git clone https://github.com/appium/WebDriverAgent.git

现在不需要执行下面的脚本了,作者已经删除:

$ ./Scripts/bootstrap.sh

3、Xcode打开WebDriverAgent

双击WebDriverAgent中的WebDriverAgent.xcodeproj文件,这是一个xcode项目文件。

4、Xcode添加开发者帐户

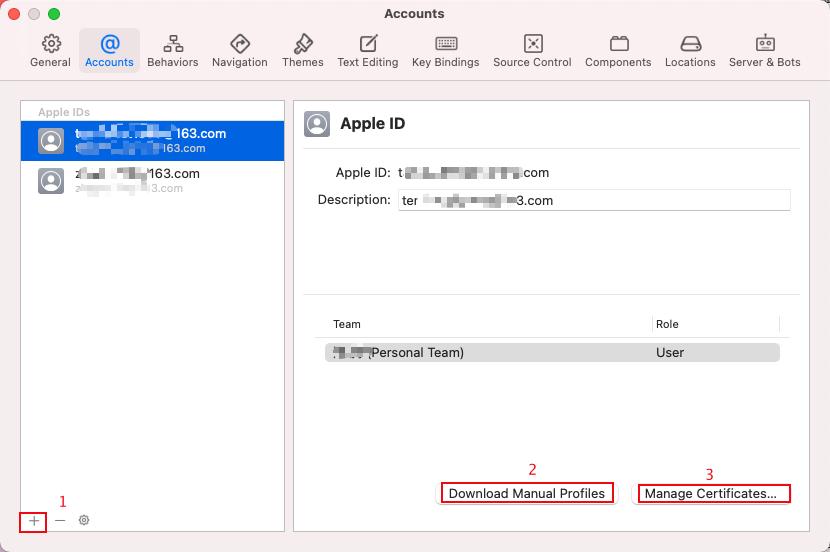

Xcode -> Preference

5、项目配置

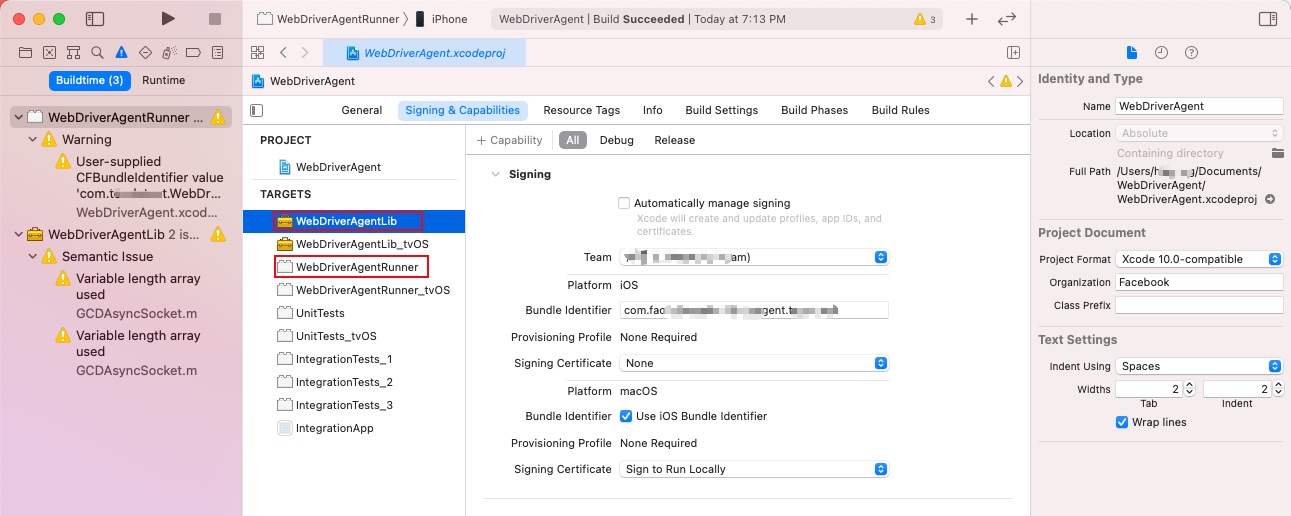

设置Team为你添加的帐户,修改Bundle Identifier为唯一名称

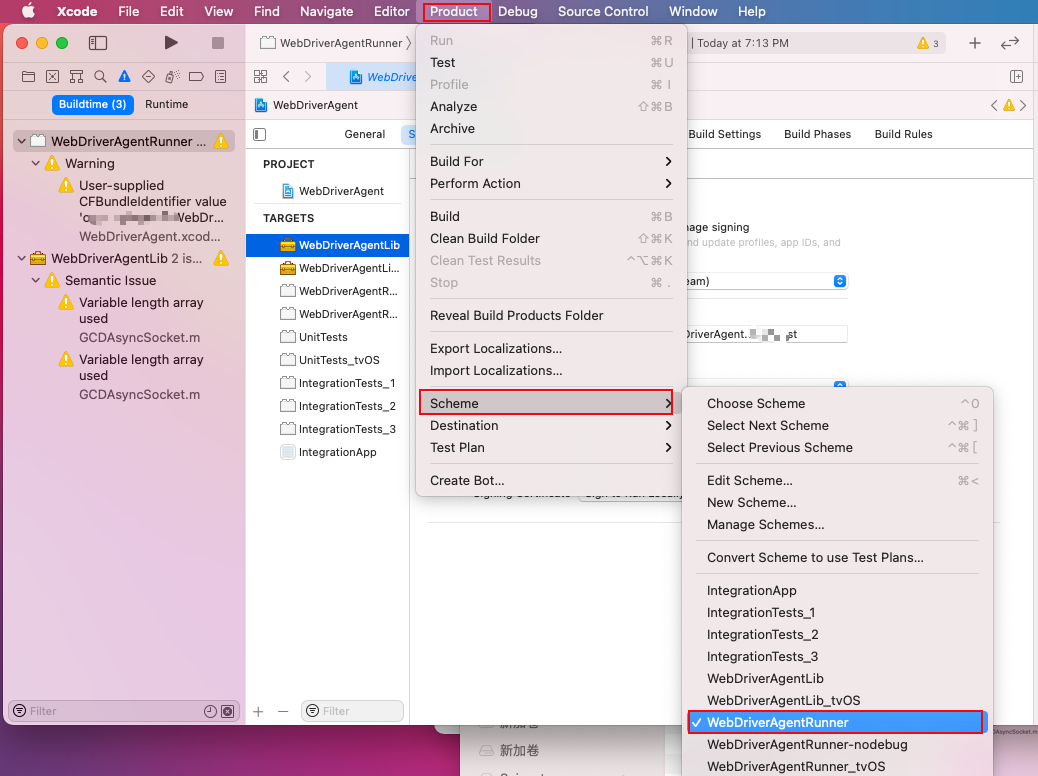

设置完成后,选择Scheme为WebDriverAgentRunner

选择Destination为你连接的iPhone。

6、项目构建及测试

然后点击左上角的三角符号进行build,或者点击Product -> Build;

Build成功之后,点击Product -> Test;

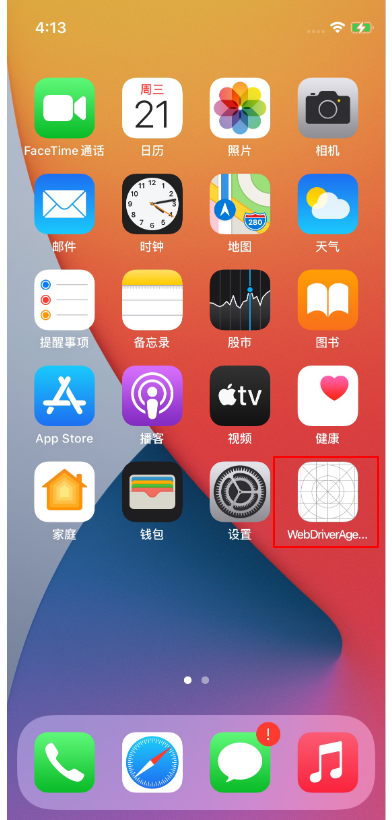

可以看到WebDriverAgent安装到了你的iPhone上

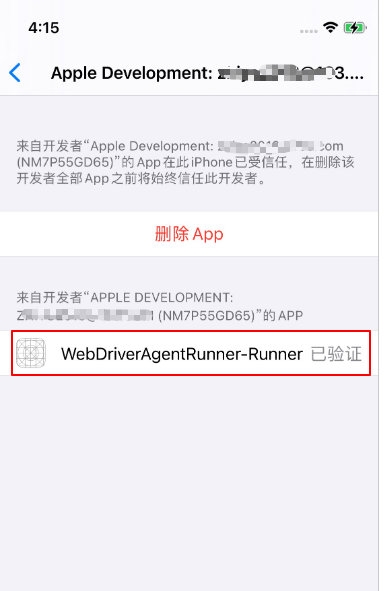

点击iPhone上的设置-> 通用 -> 设备管理 信任开发者APP

以上是我的WDA安装配置过程,如果有问题可以参考文档:https://github.com/appium/appium-xcuitest-driver/blob/master/docs/real-device-config.md

安装iTunes

因为iTunes里面有usbmux驱动,需要安装一下它。

下载安装Windows 版 iTunes方法:https://support.apple.com/zh-cn/HT210384

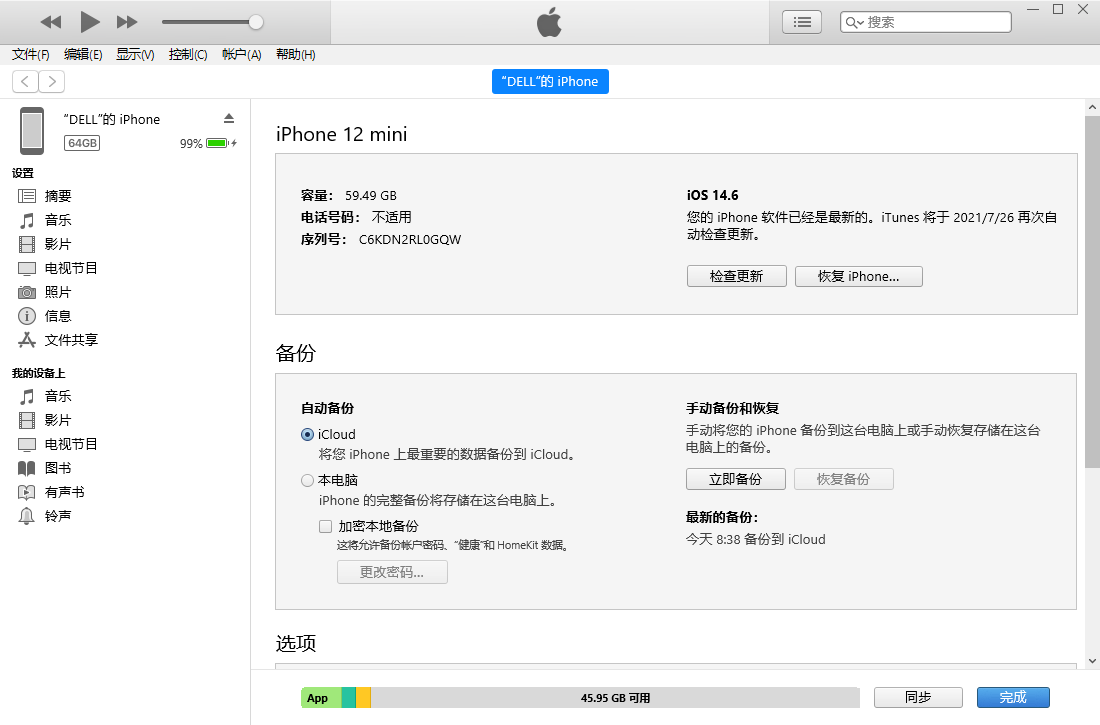

iTunes安装成功后,连接上你的iPhone:

安装tidevice

tidevice用于启动WDA,它可以运行在Windows上,也支持Mac和Linux。项目地址:https://github.com/alibaba/taobao-iphone-device。 要求Python版本3.6+。

pip安装tidevice:

$ pip3 install -U "tidevice[openssl]"

查看是否安装成功:

$ tidevice version
tidevice version 0.4.14

列出连接设备

$ tidevice list
List of apple devices attached
00008101-000255021E08001E iPhone11
$ tidevice list --json
[
    {
        "udid": "00008101-000255021E08001E",
        "name": "iPhone11"
    }
]

查看设备信息

$ tidevice info

tidevice的更多使用方法可参考https://github.com/alibaba/taobao-iphone-device#readme

启动WDA

查看安装的WDA应用:

$ tidevice applist
com.apple.store.Jolly Apple Store 509000
com.apple.Keynote Keynote 讲演 10.1
com.facebook.WebDriverAgent.XXXXXtest.xctrunner WebDriverAgentRunner-Runner 1.0
com.apple.Numbers Numbers 表格 10.1
com.apple.iMovie iMovie 剪辑 229
com.apple.mobilegarageband 库乐队 2.3.8
com.apple.clips 可立拍 2.1.1
com.apple.Pages Pages 文稿 10.1

使用tidevice启动WDA

$ tidevice -u [设备 udid] wdaproxy -B [wda 的 bundle Id] --port 8100 # 运行 XCTest 并在PC上监听8100端口
  • UDID( Unique Device Identifier)是iOS设备的唯一识别码,可以通过xcode中查看,也可以使用上面介绍的tidevice list命令。
  • Bundle ID(Bundle identifier)为应用 ID,是iOS应用的唯一标识。是你编译WDA应用设置的名称,可通过tidevice applist命令查看。
  • 手机设备中 wda 的默认监听端口为8100,此命令将手机的8100端口映射到了PC上的8100端口。
  • tidevice xctest --debug:可用于查看详细日志

浏览器访问http://127.0.0.1:8100/status 可以看到手机的状态信息。

{
  "value" : {
    "message" : "WebDriverAgent is ready to accept commands",
    "state" : "success",
    "os" : {
      "testmanagerdVersion" : 28,
      "name" : "iOS",
      "sdkVersion" : "14.5",
      "version" : "14.6"
    },
    "ios" : {
      "ip" : "192.168.102.47"
    },
    "ready" : true,
    "build" : {
      "time" : "Jul 17 2021 18:57:32",
      "productBundleIdentifier" : "com.facebook.WebDriverAgentRunner"
    }
  },
  "sessionId" : "EAB73269-5D5B-45EB-913B-2BAA21FE2830"
}

测试一下用tidevice打开iPhone的【设置】:

$ tidevice launch com.apple.Preferences

其中【设置】的Bundle ID可通过如下命令查看:

$ tidevice ps
$ tidevice ps --json

appium自动化(未成功)

参考:https://testerhome.com/topics/29230

安装appium:https://github.com/appium/appium-desktop/releases。 我安装的版本是1.21.0

安装完成后启动Appium

配置信息:

{
  "platformName": "ios",
  "platformVersion": "14.6",
  "deviceName": "iPhone11",
  "udid": "00008101-000255021E08001E",
  "bundleId": "com.facebook.WebDriverAgent.XXXXXtest.xctrunner",
  "webDriverAgentUrl": "http://127.0.0.1:8100",
  "noReset": true,
  "usePrebuiltWDA": false,
  "useXctestrunFile": false,
  "skipLogCapture": true,
  "automationName": "XCUITest"
}

配置完成后点击【Start Session】,发现连不上,查看日志报如下错误信息:

WDA is not response in 30 second, check again after 1s

在issue里面也有人遇到这个报错,他们是概率性的,我失败的概率是100%,完全连不上,折腾一会,还是没解决,果断放弃(后面解决了再更新上来),怀疑是我的WDA安装有问题,但尝试使用facebook-wda进行自动化测试,发现是OK的,遂再次放弃appium。

facebook-wda自动化

facebook-wda基于python语言,没有像appium那样启动一个中间服务appium server,这也是appium支持多语言的原因。facebook-wda相比appium更加简洁,功能也比较多,appium有的功能基本都提供了。

facebook-wda项目地址:https://github.com/openatx/facebook-wda

安装:

pip3 install -U facebook-wda

测试:

import wda

c = wda.Client('http://localhost:8100') # 8100为启动WDA设置的端口号
# c.app_current() # 显示当前应用信息,主要用于获取bundleId,也可以使用tidevice ps 命令
c.session().app_activate("com.apple.Preferences")  # 打开设置
# c.session().app_terminate("com.apple.Preferences") # 退出设置
c(name="搜索").set_text("NFC")  # 搜索 NFC
c(name="NFC").click() # 点击NFC
c(xpath='//Switch').exists # 判断NFC开关是否存在
c(xpath='//Switch').get().value # 获取NFC开关状态

常见问题

1、解决iPhone连上MAC之后会不断重连的问题:
杀掉usbd:

$ sudo killall -STOP -c usbd

2、xcode编译WDA时可能遇到没有指定iOS版本文件,可以尝试下载对应版本的支持文件。(我使用的Xcode 12.5.1 有iOS 14.6)

相应iOS版本支持文件项目地址:https://github.com/iGhibli/iOS-DeviceSupport/tree/master/DeviceSupport

将下载的文件放到下面的目录中:Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/DeviceSupport

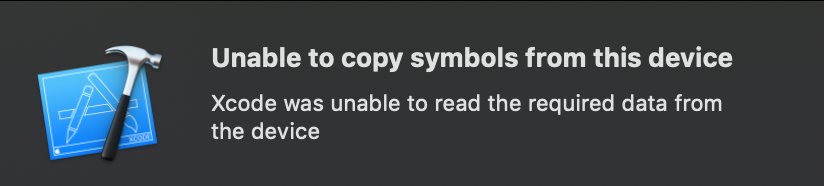

3、wda Build成功,出现Unable to copy symbols from this device错误

大概率是xcode版本低了,需要升级一下code。

--THE END--
