iOS-Quartz2D的基本使用

文章主要包含以下几个方面：

1.Quartz2D简介

2.Quartz2D基本线条绘制(画线)

3.饼图绘制

4.实战-图片加水印

5.实战-图片裁剪

6.实战-屏幕截屏功能(全截屏)

7.实战-图片截屏

8.实战-图片擦除

......

一、Quartz2D简介

Quartz2D是一个二维的绘图引擎。这个库提供了很多框架，能实现很多功能，包括：

• 绘制图形：线条/三角形/矩形/圆/弧等
• 绘制文字
• 绘制/生成图片(图像)
• 读取/生成PDF
• 截图/裁剪图片
• 自定义UI控件
• ... ...

Quartz2D实例

• 涂鸦画板
• 手势解锁
• 报表：折线图/饼图/柱状图

Quartz2D在iOS开发中的价值

• 为了便于搭建美观的UI界面，iOS提供了UIKit框架，里面有各种各样的UI控件

 * 1.UILabel :显示文字
 * 2.UIImageView:显示图片
 * 3.UIBtuton ：同事显示图片和文字(能点击)
 * 4....

• 利用UIKit框架提供的控件，拼拼凑凑，能搭建和实现一些简单、场景 的UI界面
• 但是，有些UI界面集齐复杂，而且比价个性，用普通的UI控件无法实现，这时可以利用 Quartz2D技术奖控件内部的结构画出来，自定义控件的样子.
• 其实，iOS中大部门控件的内容都是通过Quartz2D画出来的。
• 因此，Quartz2D在iOS开发中很重要的一个价值是：自定义view(自定义UI控件)

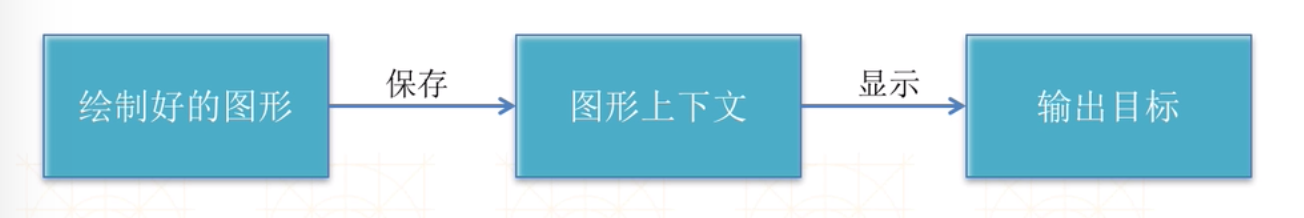

图形上下文

定义：图形上下文(Graphics Context):是一个CGContextRef类型的数据。

图形上下文的作用

 * 1.保存绘制信息，绘制状态
 * 2.决定绘制的输出目标(输出到什么地方？输出目标可以是PDF文件、Bitmap或者显示器的窗口上)
 * 3.相同的一套绘图序列，指定不同的Graphics Context，就可以将相同的图像绘制到不同的目标上。


自定义view
   * 1.如何利用Quartz2D自定义view？（自定义UI控件）
   * 2.如何利用Quartz2D绘制东西到view上？
   * 2.1 首先，得有图形上下文，因为它能保存绘图信息，并且决定着会知道什么地方去。
   * 2.2 其次，图形上下文必须跟view关联，才能将内容绘制到view上

自定义view的步骤

 * 1.新建一个类，集成自UIView
 * 2.实现-(void)drawRect:(CGRect)rect方法，然后在这个方法中
 * 3.取得当前view相关联的图形上下文。
 * 4.绘制翔宇的图形内容
 * 5.利用图形上下文绘制的所有内容渲染到view上面

二、Quartz2D基本线条绘制(画线)

1.验证-(void)drawRect:(CGRect)rect方法什么时候执行？

① 首先我们需要自定义一个Quartz2DView，然后实现-(void)drawRect:(CGRect)rect方法，代码如下：

/**
 作用:专门用来绘图
 什么时候调用？
 @param rect rect
 */
- (void)drawRect:(CGRect)rect {
    // Drawing code
    NSLog(@"---%s",__func__);
}

② 在Main.storyboard里面绘制一个view，继承自Quartz2DView
③ 在ViewController里面验证代码如下：

- (void)viewDidLoad {
    [super viewDidLoad];
    NSLog(@"---%s",__func__);
}

-(void)viewWillAppear:(BOOL)animated {
    [super viewWillAppear:animated];
    NSLog(@"---%s",__func__);
}

-(void)viewDidAppear:(BOOL)animated {
    [super viewDidAppear:animated];
    NSLog(@"---%s",__func__);
}

通过查看控制台可看到如下的结果：

2019-04-09 18:16:17.697061+0800 Quartz2DDemo[6212:703455] ----[ViewController viewDidLoad]
2019-04-09 18:16:17.697430+0800 Quartz2DDemo[6212:703455] ----[ViewController viewWillAppear:]
2019-04-09 18:16:17.702117+0800 Quartz2DDemo[6212:703455] ----[Quartz2DView drawRect:]
2019-04-09 18:16:17.715547+0800 Quartz2DDemo[6212:703455] ----[ViewController viewDidAppear:]

通过观察控制台的输出内容可发现，执行顺序如下：viewDidLoad-->viewWillAppear-->drawRect-->viewDidAppear。

2.绘图直线的核心代码如下

我们先来进行简单的绘图操作，先绘制直线和曲线，核心代码如下：

- (void)drawRect:(CGRect)rect {
  // [self drawLine];
    [self drawQuadCurvel];
}


#pragma mark -- <画直线>
- (void)drawLine {
    // 在drawRect方法中，系统已经帮你创建一个跟view相关联的上下文（layer上下文），只需要取上下文就行了

    // 1.获取上下文(获取,创建上下文，都以UIGraphics开头)
    CGContextRef context = UIGraphicsGetCurrentContext();
    // 2.绘制路径
    UIBezierPath *path = [UIBezierPath bezierPath];
    // 2.1设置起点
    [path moveToPoint:CGPointMake(50, 200)];
    // 2.2添加一根线到绘制的终点
    [path addLineToPoint:CGPointMake(250, 50)];

    // 设置线的宽度
    CGContextSetLineWidth(context, 20);
    // 设置线的链接样式
    CGContextSetLineJoin(context, kCGLineJoinRound);
    // 设置线的顶角样式
    CGContextSetLineCap(context, kCGLineCapRound);
    // 设置颜色
    [[UIColor redColor]setStroke];

    //    //2.2.1 画第二条线
    //    [path moveToPoint:CGPointMake(100, 100)];
    //    [path addLineToPoint:CGPointMake(250, 100)];

    //    //2.2.2把上一条线的终点，作为第二条线的起点
    //    [path addLineToPoint:CGPointMake(250, 300)];

    // 3.把绘制的内容保存到上下文中
    // UIBezierPath:UIKit   CGPathRef:CoreGraphics
    CGContextAddPath(context,  path.CGPath);
    // 4.把上下文的内容显示到view上(渲染到view的layer上)
    CGContextStrokePath(context);

}

#pragma mark -- <画曲线>
-(void)drawQuadCurvel {
    //1.获取上下文
    CGContextRef context = UIGraphicsGetCurrentContext();
    //2.描述路径
    UIBezierPath *path = [UIBezierPath bezierPath];
    //画曲线
    //2.1设置起点
    [path moveToPoint:CGPointMake(50, 280)];
    //2.2添加一根曲线到某一个点
    [path addQuadCurveToPoint:CGPointMake(250, 280) controlPoint:CGPointMake(50, 50)];
    //3.把路径添加到上下文
    CGContextAddPath(context, path.CGPath);
    //4.把上下文的内容渲染到view上
    CGContextStrokePath(context);

}


三. 饼图绘制

了解了直线和曲线的绘制之后，我们再来看下稍微复杂的饼图的绘制


1.首先我们先绘制扇形的一部分，具体代码如下：

- (void)drawRect:(CGRect)rect {
    // Drawing code
    NSArray *dataArray = @[@(25),@(25),@(50)];
    //画一个扇形
    CGPoint center = CGPointMake(rect.size.width * 0.5, rect.size.height * 0.5);
    CGFloat redius = rect.size.width * 0.5 - 10;
    CGFloat startA = 0 ;
    CGFloat angle = 25 / 100.0 * M_PI * 2;
    CGFloat endA = startA + angle ;
    UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:center radius:redius startAngle:startA endAngle:endA clockwise:YES];
    [[UIColor redColor]set];
    //添加一根线到圆心
    [path addLineToPoint:center];

    [path fill];
}

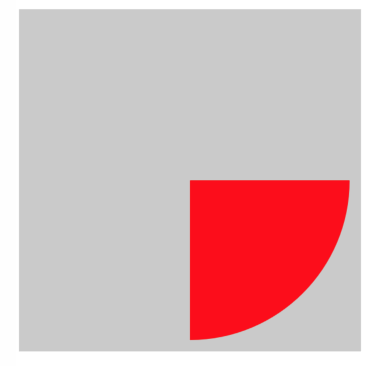

运行，看到效果如下：


按照这个思路，我们可继续绘制第二个和第三个扇形，核心代码如下：

- (void)drawRect:(CGRect)rect {
    // Drawing code
    NSArray *dataArray = @[@(25),@(25),@(50)];
    //画一个扇形
    CGPoint center = CGPointMake(rect.size.width * 0.5, rect.size.height * 0.5);
    CGFloat redius = rect.size.width * 0.5 - 10;
    CGFloat startA = 0 ;
    CGFloat angle = 25 / 100.0 * M_PI * 2;
    CGFloat endA = startA + angle ;
    UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:center radius:redius startAngle:startA endAngle:endA clockwise:YES];
    [[UIColor redColor]set];
    //添加一根线到圆心
    [path addLineToPoint:center];
    [path fill];

    //绘制第二个扇形
    startA = endA;
    angle = 25 / 100.0 * M_PI * 2;
    endA = startA + angle;
    path = [UIBezierPath bezierPathWithArcCenter:center radius:redius startAngle:startA endAngle:endA clockwise:YES];
    [[UIColor yellowColor]set];
    //添加一根线到圆心
    [path addLineToPoint:center];
    [path fill];

    //绘制第三个扇形
    startA = endA;
    angle = 50 / 100.0 * M_PI * 2;
    endA = startA + angle;
    path = [UIBezierPath bezierPathWithArcCenter:center radius:redius startAngle:startA endAngle:endA clockwise:YES];
    [[UIColor blueColor]set];
    //添加一根线到圆心
    [path addLineToPoint:center];
    [path fill];

}

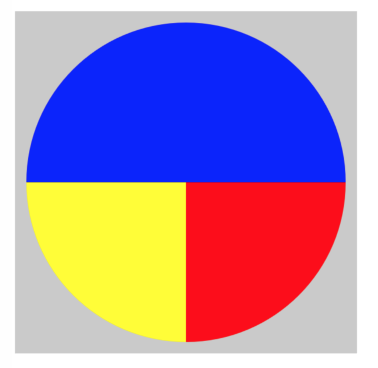

效如图005所示：


此时，虽然我们绘制出来了这个扇形，但是我们发现绘制第一个扇形、第二个扇形、第三个扇形的代码重复性非常高，所以这里可通过for循环将上述代码优化为下：

- (void)drawRect:(CGRect)rect {
    // Drawing code
    NSArray *dataArray = @[@(25),@(25),@(50)];
    // [self drawPie:rect];
    CGPoint center = CGPointMake(self.bounds.size.width * 0.5, self.bounds.size.height  * 0.5);
    CGFloat redius = self.bounds.size.width  * 0.5 - 10;
    CGFloat startA = 0 ;
    CGFloat angle = 0;
    CGFloat endA = 0 ;
    for (NSNumber *num in dataArray) {
        startA = endA;
        angle = num.integerValue / 100.0 * M_PI * 2;
        endA = startA + angle;
        UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:center radius:redius startAngle:startA endAngle:endA clockwise:YES];
        [[self randomColor]set];
        //添加一根线到圆心
        [path addLineToPoint:center];
        [path fill];
    }
}

效果同图005所示。

四.实战-图片加水印

为防止别人直接盗用项目中的图片，一般图片上都会有水印，在图片上加水印的核心代码如下：

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view.

    //0.加载图片
    UIImage *image=[UIImage imageNamed:@"1.png"];
    //1.开启一个跟图片d原始大小的上下文
    UIGraphicsBeginImageContextWithOptions(image.size, NO, 0);
    //2.把图片绘制到上下文中
    [image drawAtPoint:CGPointZero];
    //3.把文字绘制到上下文当中
    NSString *str = @"水印效果";
    NSMutableDictionary *dict = [NSMutableDictionary dictionary];
    dict[NSFontAttributeName] = [UIFont systemFontOfSize:100];
    dict[NSForegroundColorAttributeName] = [UIColor redColor];
    [str drawAtPoint:CGPointMake(20, 20) withAttributes:dict];
    //4.从上下文当中生成一张图片(把上下文中绘制的所有内容生成一张图片)
    UIImage *waterImage = UIGraphicsGetImageFromCurrentImageContext();
    //5.关闭上下文
    UIGraphicsEndImageContext();
    self.imageView.image = waterImage;
}

效果如下：


五.实战-图片裁剪

图片裁剪在项目中也非常常用，一般是做圆角头像的居多，这里通过上下文绘制的图片也可实现裁剪，核心代码如下：

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view.

    UIImage *image = [UIImage imageNamed:@"1.png"];
    UIGraphicsBeginImageContextWithOptions(image.size, NO, 0);
    UIBezierPath *path = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(0, 0, image.size.width, image.size.height)];
    [path addClip];
    [image drawAtPoint:CGPointZero];
    UIImage *newImage = UIGraphicsGetImageFromCurrentImageContext();
    UIGraphicsEndImageContext();
    self.imageView.image = newImage;

}

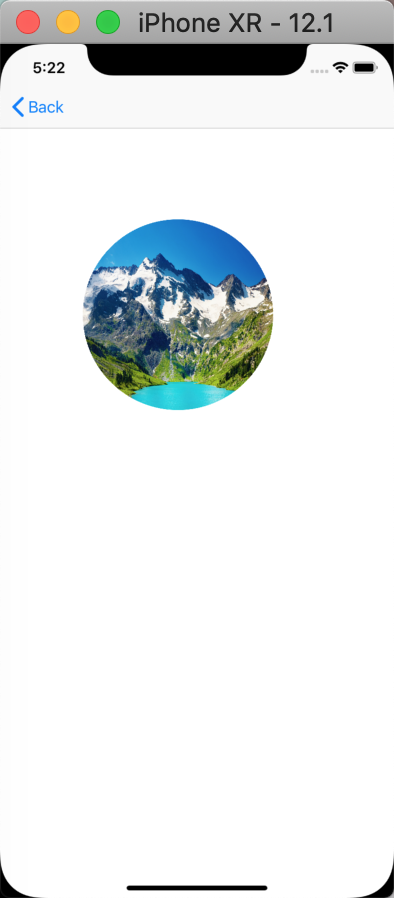

效果图如下：


六.实战-屏幕截屏功能(全截屏)

截屏功能app中也会设计，其核心代码如下：

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event {
    // 1.开启一个图形上下文(跟当前控制器view一样大小的尺寸)
    UIGraphicsBeginImageContextWithOptions(self.view.bounds.size, NO, 0);
    // 2.把控制器的view绘制到上下文中
    // 想要把UIView上面的东西绘制到上下文中，必须要使用渲染的方式
    CGContextRef context = UIGraphicsGetCurrentContext();

    // Tips：这里必须得使用渲染的方式，绘制的方式不可行
    //[self.view.layer drawInContext:context];---效果：空白展示
    [self.view.layer renderInContext:context];

    // 3.从上下文当中生成一张图
    UIImage *newImage = UIGraphicsGetImageFromCurrentImageContext();
    // 4.关闭上下文
    UIGraphicsEndImageContext();
    // 5.把生成的图片写入到桌面(以文件的方式进行传输:二进制流NSData)
    NSData * data = UIImageJPEGRepresentation(newImage, 1);
    // 这里路径自己设置，为便于测试，这里我随便设置了个桌面路径
    [data writeToFile:@"/Users/allison/Desktop/temp/newImage.png" atomically:YES];
}

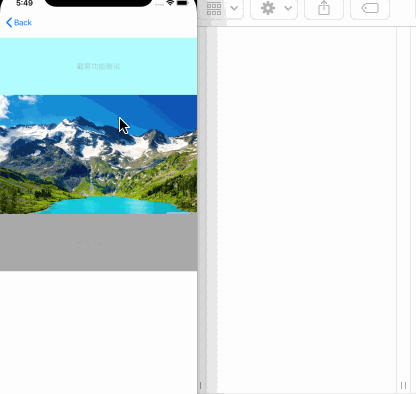

效果如下所示：


七. 实战-图片截屏

图片截屏在app中也非常常见，其核心代码如下：

- (IBAction)panGesture:(UIPanGestureRecognizer *)sender {
    // 判断手势状态
    CGPoint currentPoint = [sender locationInView:self.imageView];
    if (sender.state == UIGestureRecognizerStateBegan) {
        self.statrPoint = currentPoint;
    } else if (sender.state == UIGestureRecognizerStateChanged) {
        CGFloat x = self.statrPoint.x;
        CGFloat y = self.statrPoint.y;
        CGFloat w = currentPoint.x - self.statrPoint.x;
        CGFloat h = currentPoint.y - self.statrPoint.y;
        CGRect rect = CGRectMake(x, y, w, h);

        //添加一个UIView
        self.coverView.frame = rect;
    } else if (sender.state == UIGestureRecognizerStateEnded) {
         // 把超过covr的frame以外的内容裁减掉
         // 生成了一张图片，把原来的图片给替换掉
        UIGraphicsBeginImageContextWithOptions(self.imageView.bounds.size, NO, 0);
         //把ImageView绘制到上下文前，设置一个裁剪区域
        UIBezierPath *clipPath = [UIBezierPath bezierPathWithRect:self.coverView.frame];
        [clipPath addClip];

         // 把当前的ImageView渲染到上下文当中
        CGContextRef context = UIGraphicsGetCurrentContext();
        [self.imageView.layer renderInContext:context];
         // 从上下文当中生成一张图片
        UIImage *newImage = UIGraphicsGetImageFromCurrentImageContext();
        // 关闭上下文
        UIGraphicsEndImageContext();

        // 移除遮罩
        [self.coverView removeFromSuperview];
        self.imageView.image = newImage;
    }
}

8.实战-图片擦除

图片擦除功能，一般在一些抽奖app中会有该效果，其核心代码如下：

- (void)pan:(UIPanGestureRecognizer *)pan {

    //1.先确定擦除区域
    // 获取当前手指的点
    CGPoint currentPoint = [pan locationInView:self.imageView2];
    CGFloat rectWH = 30;
    CGFloat x = currentPoint.x - rectWH * 0.5;
    CGFloat y = currentPoint.y - rectWH * 0.5;
    CGRect rect = CGRectMake(x, y, rectWH, rectWH);

    // 生成一张带有透明度的擦除区域图片
    //2.开启上下文
    UIGraphicsBeginImageContextWithOptions(self.imageView2.bounds.size, NO, 0);
    //3.把UIImageView内容渲染到当前的上下文当中
    CGContextRef context =UIGraphicsGetCurrentContext();
    [self.imageView2.layer renderInContext:context];

    // 4.擦除上下文当中指定区域
    CGContextClearRect(context, rect);

    // 5.从上下文当中取出图片
    UIImage *newImage = UIGraphicsGetImageFromCurrentImageContext();

    // 6.替换之前ImageView的图片
    self.imageView2.image = newImage;

}

目前仅仅总结了以上几个功能，后序如果有更深入的了解，再持续更新！
Quartz2DDemo下载地址.
