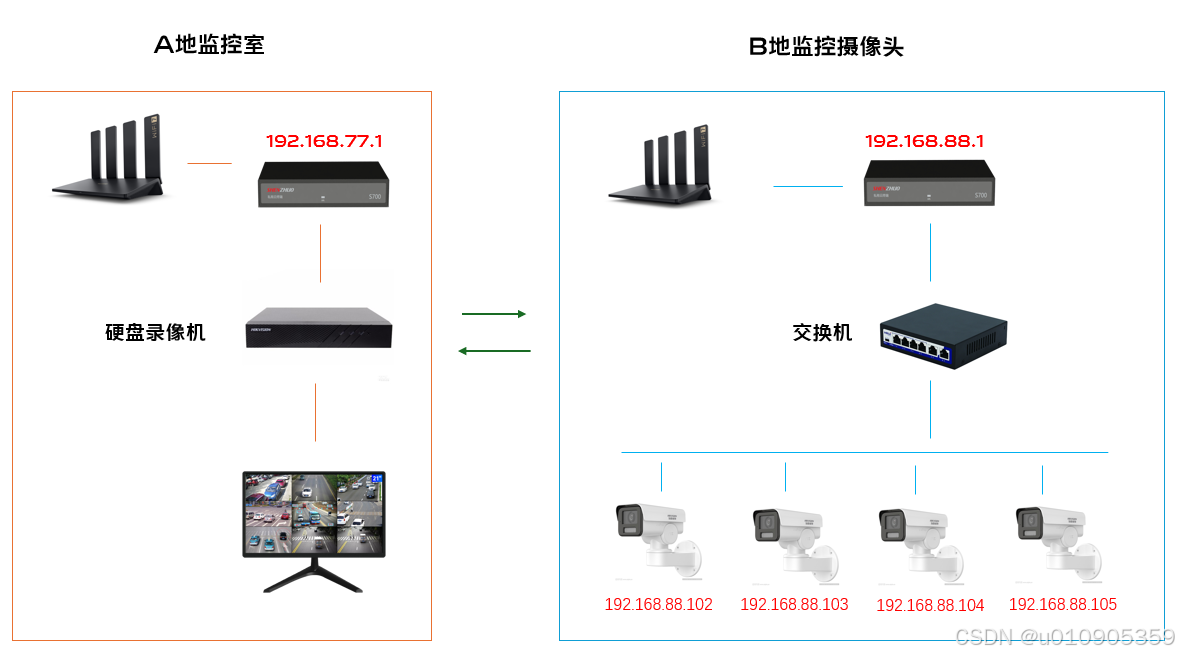

监控异地访问和组网的方法（含网络拓扑图）

本指南深度整合了神卓S700千兆组网设备的强大功能，巧妙地解决了A地硬盘录像机跨地域访问B地监控摄像头的难题。通过这一方案，用户能够享受到前所未有的在线管理组网设备的便捷性，同时，该设备也能迅速且稳定地在不同的局域网之间搭建起虚拟局域网，实现无缝连接。

使用步骤详解：

一、前期准备与基础配置

1. 设备部署：首先，你需要在希望连接的所有网络中，分别部署一台安装了神卓组网系统的设备。
2. 物理连接：
   • 对于A地（假设为总部）：将神卓组网设备的以太网口（WAN口）通过网线连接到本地路由器或交换机的LAN口上。然后，将需要访问B地资源的硬盘录像机接入神卓设备的LAN口。
   • 对于B地（假设为分支）：同样，将神卓组网设备接入到B地的主路由器下，再将B地的其他设备监控摄像头接入到神卓设备的LAN口（也可以是LAN口的交换机下面）。

二、设备登录与配置

1. 登录管理页面：在B地的电脑上（需提前接入到神卓设备下），打开浏览器，输入神卓设备的默认登录地址http://192.168.51.1/，登录到设备的管理页面。

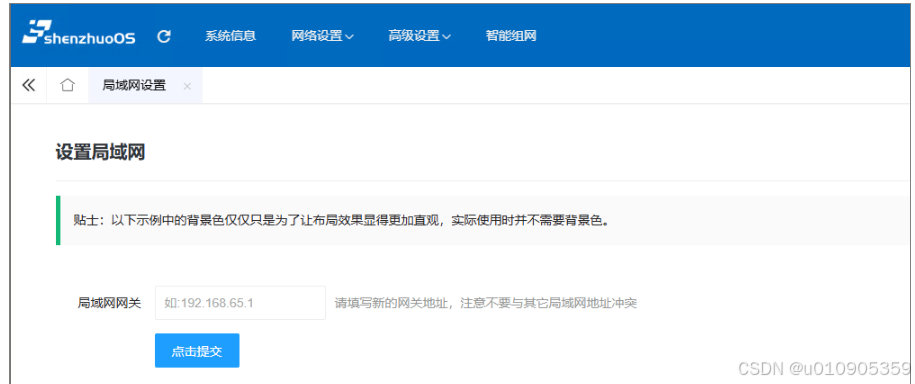

2. 修改网关地址：为了避免与A地的局域网网关地址冲突，你需要在B地的神卓设备管理页面中将默认的局域网网关地址192.168.51.1修改为其他地址，例如192.168.88.1。在【网络设置】-【局域网设置】里

1. 重启设备：完成网关地址的修改后，需要重启神卓设备，以确保新的设置生效。设备重启后，接入神卓组网设备下的所有主机都会自动获取新的内网地址，如监控摄像头可能被分配为192.168.88.102、192.168.88.103等。

三、云端控制台组网操作

1. 登录云端控制台：使用神卓账号（可以是手机号或企业账号）登录神卓的官方云端控制台（网址为https://www.shenzhuohl.com/backmanage/login_user.html）。

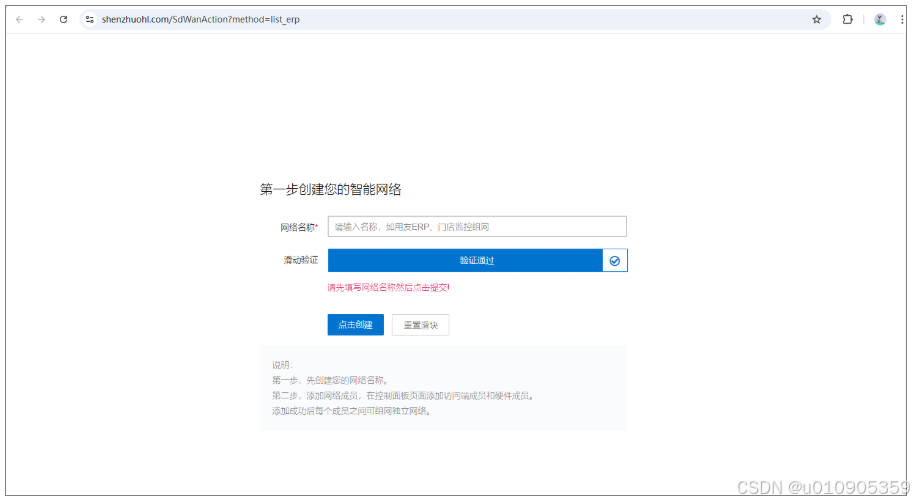

2. 创建网络：在控制台中，选择“异地组网”-“我的网络”，然后点击“创建网络”按钮。在弹出的页面中，填写网络的名称（如“公司异地组网网络”）并点击“创建”按钮。

1. 添加硬件成员：在网络创建完成后，你需要将A地和B地的神卓组网设备添加到这个网络中。点击“添加硬件成员”按钮，在弹出的页面中填写设备的备注信息以及设备背面的SN码，然后点击“确认添加”按钮。
2. 检查设备状态：添加完成后，页面会自动刷新并显示设备的在线状态。如果设备在线，其状态会显示为蓝色；如果设备未在线，则显示为灰色。

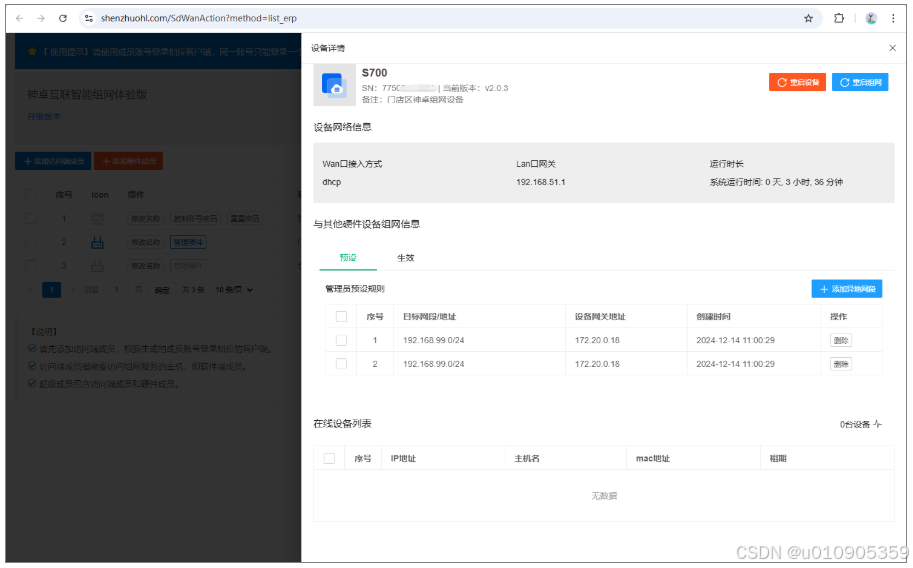

1. 管理硬件：你可以点击每个在线设备的“管理硬件”按钮，进入设备的状态面板，进行在线重启设备、重启服务以及路由访问规则等操作。

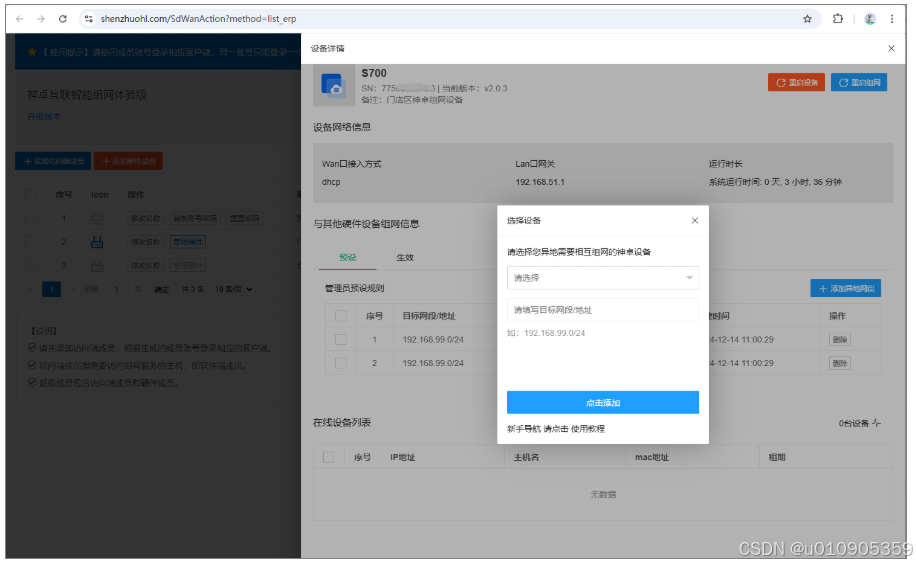

1. 添加异地网段：如果你需要A地访问B地的设备，你需要点击“添加异地网段”按钮，在弹出的面板中选择需要与其组网的异地神卓设备，并填写该设备的局域网网关地址（如B地的网关地址为192.168.88.1）。然后，选择A地的神卓设备，在弹出的面板里点击添加异地网段按钮，下拉框选择B处的设备名称，并在“目标网段/地址”输入框中填写B地的局域网网段（如192.168.88.0/24）。最后点击“确认添加”按钮即可完成组网设置。

（注：以上是设置A地访问B地的网段设置，如您需要B地也可以访问A地，则需要选择B地的神卓在线设备，在弹出的面板里添加异地网段，下拉框选择A处的设备名称，并填写A处的网段地址）

四、测试与验证

完成上述所有设置后，你需要重启A地和B地的神卓设备以确保所有设置生效。然后，在A地的硬盘录像机上，添加网络摄像头，输入B地的摄像头地址，如192.168.88.102，如果设置正确且网络通畅，你应该能够成功访问B地的监控视频资源。

常见问题解答：

1. 关于状态指示灯：不同的设备状态指示灯可能会有所不同。对于本设备，它有一个LED灯。在设备开机后，LED灯会默认闪烁一段时间等待系统启动完成。如果系统启动后设备没有网络连接，指示灯会持续闪烁；如果设备网络连接正常，则指示灯会保持常亮状态。
2. 插上网线后指示灯仍然闪烁：如果遇到这种情况，建议先插好网线后再接上电源开机。这样可以确保设备在启动时有网络连接从而避免指示灯持续闪烁的问题。
3. 设备能上网但提示未在线：如果遇到设备能正常上网但云端控制台显示未在线的情况，请检查设备的WAN口和LAN口连接是否正确。确保WAN口连接外网而LAN口连接下层设备。如果都连接在LAN口上，则神卓设备会变为交换机模式导致无法联网并进入云端管理页面。
4. 组网成功后无法连接：如果遇到组网成功后无法连接的情况，请首先检查组内成员是否存在局域网IP网段相同的问题。其次检查通讯方式是否存在问题（如是否禁止了ping功能等）。最后检查防火墙等安全设置是否影响了网络连接。

注意事项：

1、组网时每个路由器的IP地址不能相同，否则会导致网址冲突；

2、若组网设备当二级路由，一级路由开启UPNP功能有助于打通网络P2P，提高网络传输速率。

3、建议先插入网线，在保障网络正常的情况下再接通设备的电源。
