爱快路由器接水星交换机-划分vlan

已于 2022-04-16 20:17:12 修改
阅读量1.9w 收藏 17
点赞数
文章标签： linux
于 2019-05-25 12:45:56 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011017533/article/details/90545328
版权

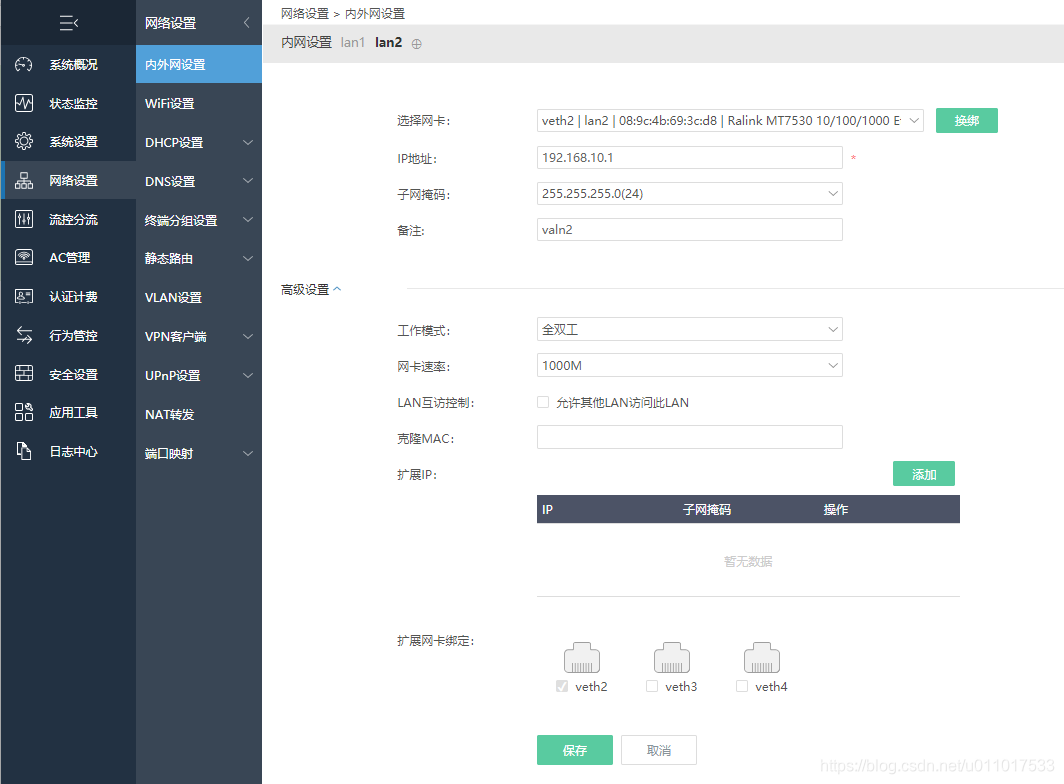

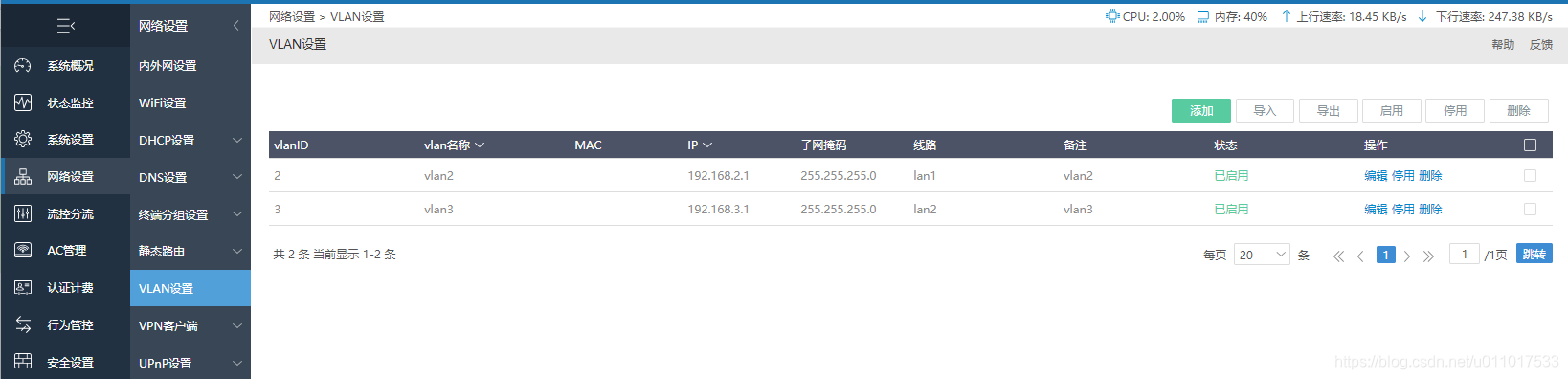

首先在路由器的网络设置-Vlan设置 划分好自己需要的vlanID和IP地址及对应的Lan口


这里Lan口的IP地址 10.1 就是网关地址
而vlan的虚接口IP地址 2.1 是我现在也不知道有什么用
因为划分好了vlan 客户端得到的IP地址 是10.2-254 网关10.1
我这里Lan1默认Vlan1 而Lan2分Vlan2
在这里插入图片描述
在这里插入图片描述

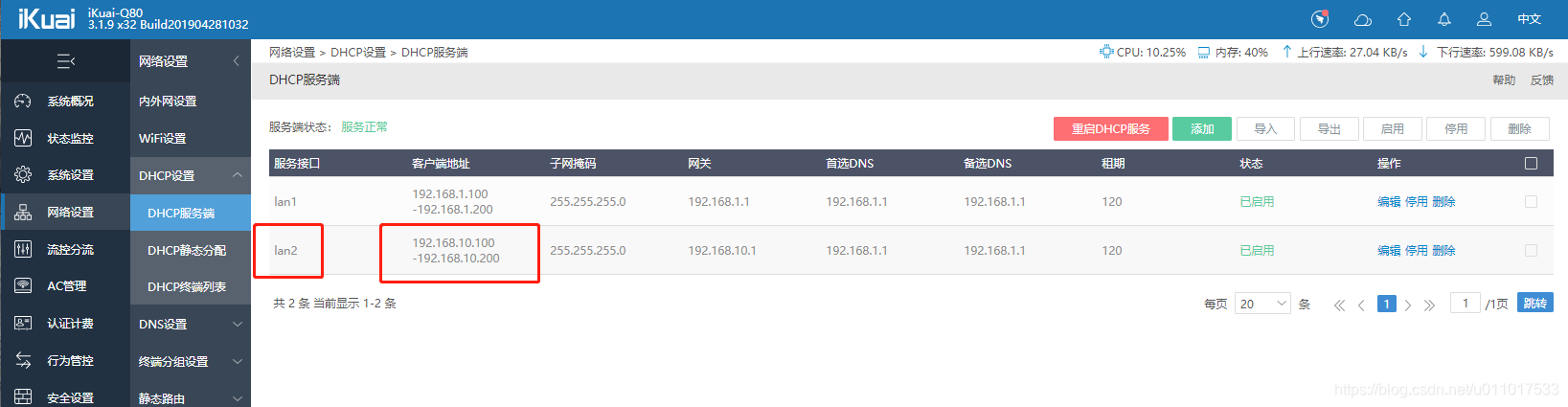

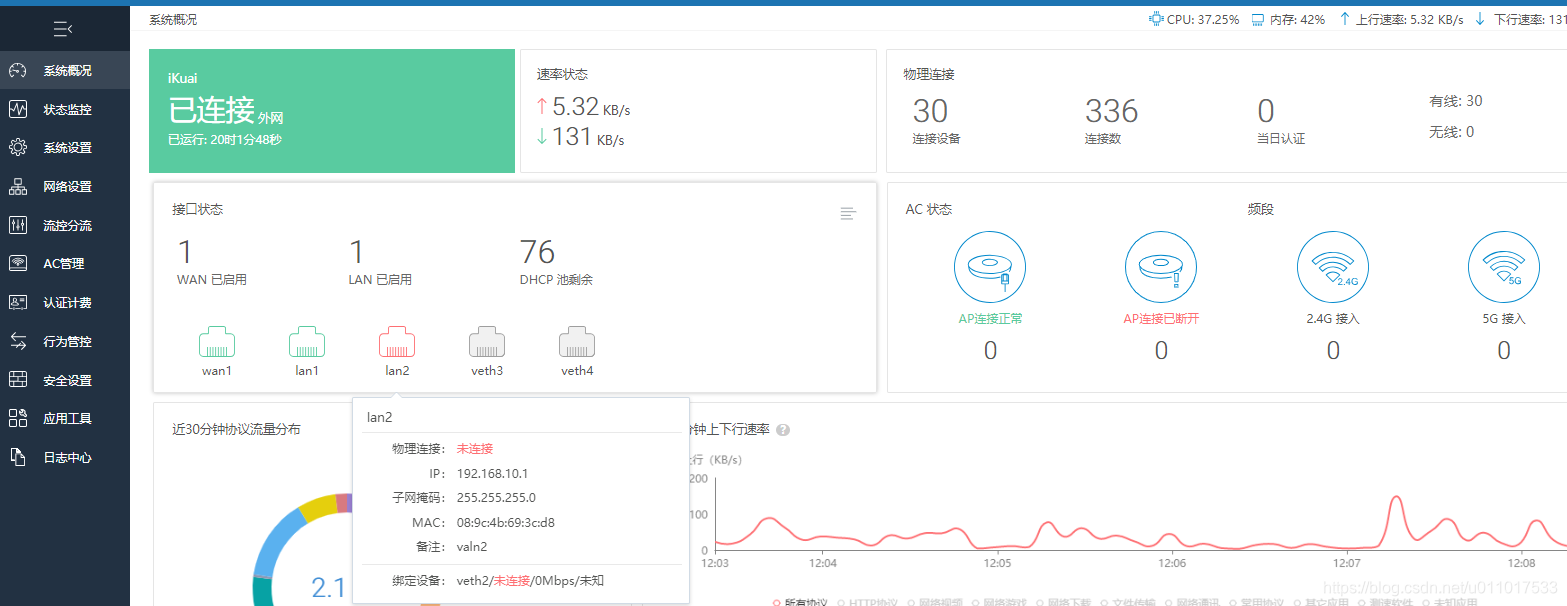

LAN2设置好了 然后设置DHCP服务器
设置Lan口-IP地址池-网关
在这里插入图片描述

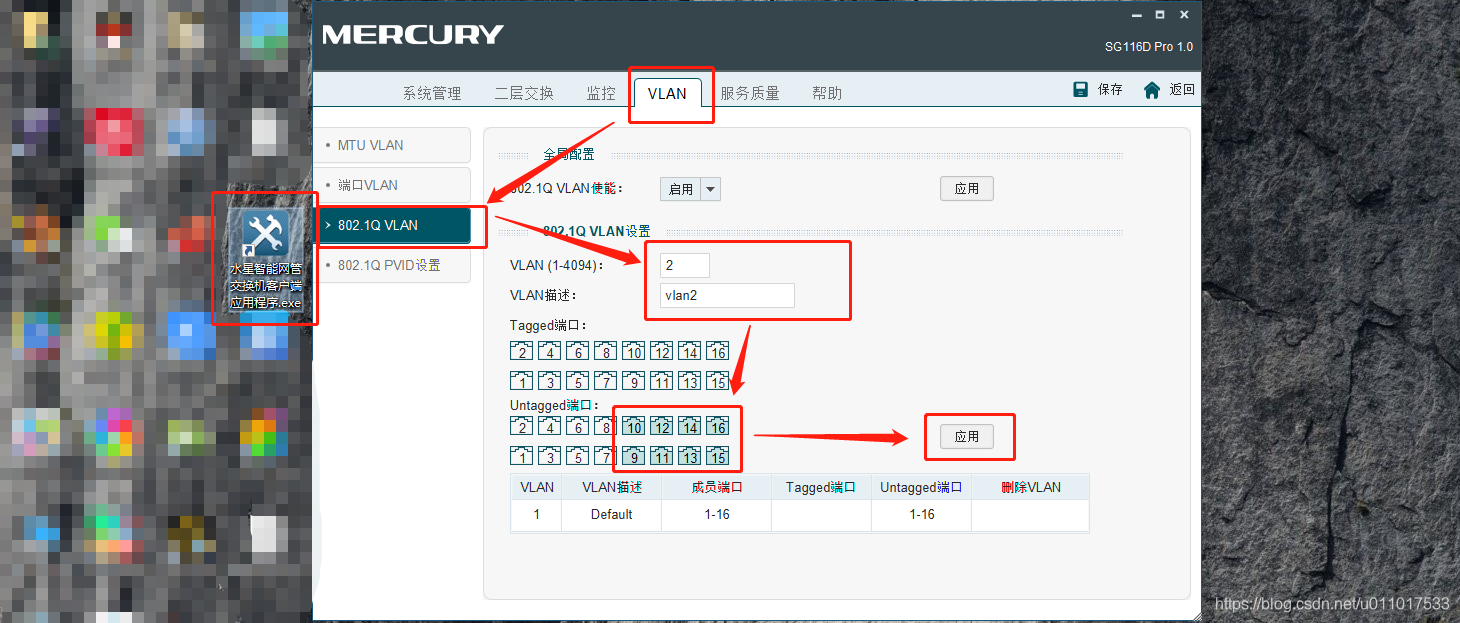

水星交换机
没用web 用的水星交换机管理软件
主要测试Vlan2
Lan1口接交换机的8口 Lan2口接交换机的15口
1-8口不变 还是Vlan1 9-16口为vlan2
在这里插入图片描述
在交换机划分vlan后

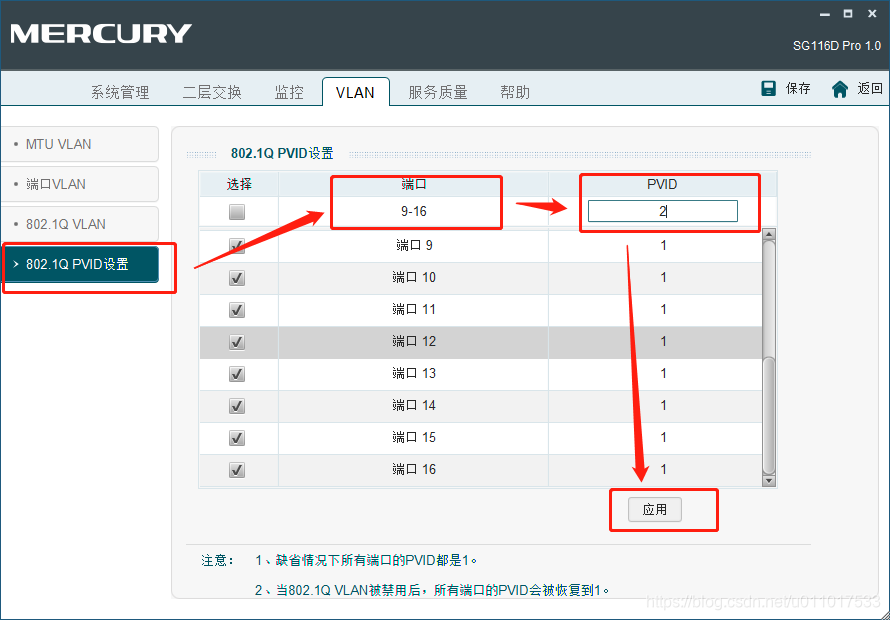

设置PVID
在这里插入图片描述
搞定收工
