LTE容量规划流程

一、LTE容量规划的流程

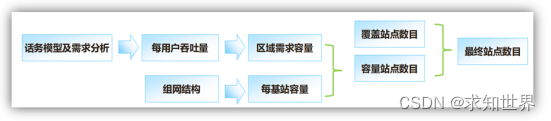

这是LTE容量规划的模型图，从图上我们可以看到容量规划首先需要话务模型及需求分析，然后是每用户吞吐量和组网结构。根据吞吐量和组网结构确定区域需求容量和每基站容量。再确定覆盖基站数目和容量基站数据，最后得到需要建设的基站总数目。

需要注意的是容量规划需要与覆盖规划相结合，最终结果同时满足覆盖和容量的需求。

容量规划需要根据话务模型和组网结构对不同的区域进行规划。除业务能力外，还需综合考虑信令各种无线空口资源；话务模型及需求分析注意针对客户的需求及话务模型进行分析，如目标用户数、业务次数、忙时激活率等等。

每用户吞吐量是基于话务模型及一定假设进行计算得出。整网需求容量是网络整体容量需求，等于每用户吞吐量乘以用户数。网络配置分析包括频率复用模式、带宽、站间距、MIMO模式等考虑因素。每基站容量基于一定网络配置进行系统仿真，得出平均基站承载的容量。

二、话务模型的构成

话务模型由业务模型和话务模型两部分组成。

什么是业务模型呢？是指在通信过程中，各种业务在数据传输角度所表现出来的特征，包括忙时业务的次数、业务的渗透率、业务的前反向吞吐量、业务的市场等。

话务模型:指网络中所有用户的呼叫行为所表现出来的平均统计特征。可以根据业务分布和业务模型归纳出用户的话务模型。

业务模型和话务模型都有相对的指标，典型的业务指标主要包括业务次数、业务渗透率、会话时长等；典型的话务模型指标主要包括前向、反向吞吐量、业务时长，主被叫的次数等。

三、用户业务行为

用户行为主要由业务次数和业务渗透率构成。业务次数指用户忙时（统计周期为小时）发起的业务次数。

业务渗透率，用户使用每种业务的比例，有时需要区分场景考虑业务的使用情况，比如密集城区/城区等场景或者用户区分高中低端，但最后都可归结业务渗透率。

四、业务模型

业务模型主要表征业务的特点，主要考虑以下因素。

1. 该业务的典型承载速率
2. 会话时长
3. 会话激活因子
4. 误块率

从上面这几个指标可以计算出每个会话的吞吐量等于该业务的典型承载速率乘以会话时长再乘以会话激活因子除以误块率。

五、话务模型

不同网络的话务模型千差万别。LTE的话务模型研究还处于起步阶段，可以通过3G现网数据业务的统计进行一定的推算。话务模型分析的主要目的是计算出每用户的吞吐量。
