一前言

1.1 断路器介绍

断路器是一种开关装置，当某个服务单元发生故障后，通过断路器向调用方返回一个符合预期，可处理的备选响应。保证服务不会被长时间，不必要的占用，从而避免在分布式系统故障的蔓延、乃至雪崩。

断路器使用的判断策略有：基于访问数量的滑动窗口和基于时间的滑动窗口。

基于访问数量的滑动窗口统计最近N次调用的返回结果。

基于时间的滑动窗口统计N秒调用的返回结果。

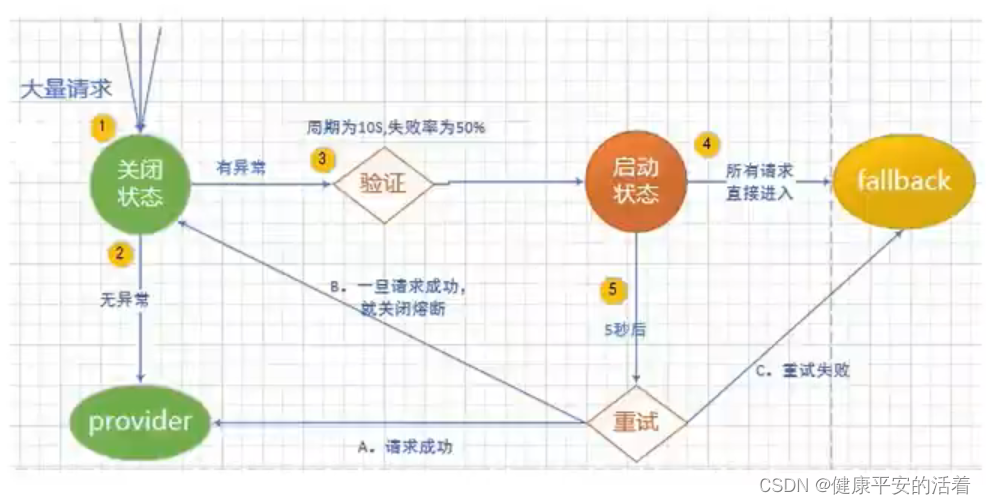

1.2 断路器的工作流程

1.当满足一定的峰值和失败率达到一定条件后，断路器将会进入open状态，服务熔断。

当open的时候，所有请求都不会调用主业务逻辑方法，而是直接走fallbackmethod兜底的方法，服务降级，一段时间后，断路器会从open状态变为half_open半开状态，会放几个请求过去：

如果成功，断路器会关闭close，如果失败；继续开启，重复上述动作。

1.3 断路器与resilience4j的关系

circuit break 是一种规范和接口，resilience4j是具体实现

resilience4j 等于 resilience for java

resilience 弹性，张力

1.4 Resilience4j

resilience4j是一个轻量级的容错框架，能够实现断路器，限流器，重试等功能。

二基于统计次数实现的熔断

2.1 消费端

满足50%错误后，触发熔断并给出服务降级，告知调用者服务不可用，此时就算是输入正确的访问地址也无法调用服务。它还在断路中（open状态），一会过度到半开并继续正确地址访问，慢慢切换到close状态，可以正常访问链路回复。

2.1.1 pom文件

1.pom文件内容的配置

        <!--resilience4j-circuitbreaker-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-circuitbreaker-resilience4j</artifactId>
        </dependency>
        <!-- 由于断路保护等需要AOP实现，所以必须导入AOP包 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-aop</artifactId>
        </dependency>

2.1.2.application配置

内容

# feign日志以什么级别监控哪个接口
#logging:
#  level:
#    com:
#      jurf:
#        ms:
#          api:
#            sb:
#              PayFeginApi: debug
# Resilience4j CircuitBreaker 按照次数：COUNT_BASED 的例子
#  6次访问中当执行方法的失败率达到50%时CircuitBreaker将进入开启OPEN状态(保险丝跳闸断电)拒绝所有请求。
#  等待5秒后，CircuitBreaker 将自动从开启OPEN状态过渡到半开HALF_OPEN状态，允许一些请求通过以测试服务是否恢复正常。
#  如还是异常CircuitBreaker 将重新进入开启OPEN状态；如正常将进入关闭CLOSE闭合状态恢复正常处理请求。
resilience4j:
  circuitbreaker:
    configs:
      default:
        failureRateThreshold: 50 #设置50%的调用失败时打开断路器，超过失败请求百分⽐CircuitBreaker变为OPEN状态。
        slidingWindowType: COUNT_BASED # 滑动窗口的类型
        slidingWindowSize: 6 #滑动窗⼝的⼤⼩配置COUNT_BASED表示6个请求，配置TIME_BASED表示6秒
        minimumNumberOfCalls: 6 #断路器计算失败率或慢调用率之前所需的最小样本(每个滑动窗口周期)。如果minimumNumberOfCalls为10，则必须最少记录10个样本，然后才能计算失败率。如果只记录了9次调用，即使所有9次调用都失败，断路器也不会开启。
        automaticTransitionFromOpenToHalfOpenEnabled: true # 是否启用自动从开启状态过渡到半开状态，默认值为true。如果启用，CircuitBreaker将自动从开启状态过渡到半开状态，并允许一些请求通过以测试服务是否恢复正常
        waitDurationInOpenState: 5s #从OPEN到HALF_OPEN状态需要等待的时间
        permittedNumberOfCallsInHalfOpenState: 2 #半开状态允许的最大请求数，默认值为10。在半开状态下，CircuitBreaker将允许最多permittedNumberOfCallsInHalfOpenState个请求通过，如果其中有任何一个请求失败，CircuitBreaker将重新进入开启状态。
        recordExceptions:
          - java.lang.Exception
    instances:
      ms-provider:
        baseConfig: default

2.1.3.controller配置

@RestController
public class OrderCircuitController {
    @Resource
    private PayCircuitFegin payCircuitFegin;

    @GetMapping(value = "/feign/pay/circuit/{id}")
    @CircuitBreaker(name = "cloud-payment-service", fallbackMethod = "myCircuitFallback")
    public String myCircuitBreaker(@PathVariable("id") Integer id)
    {
        return payCircuitFegin.myCircuit(id);
    }
    //myCircuitFallback就是服务降级后的兜底处理方法
    public String myCircuitFallback(Integer id,Throwable t) {
        // 这里是容错处理逻辑，返回备用结果
        return "myCircuitFallback，系统繁忙，请稍后再试-----/(ㄒoㄒ)/~~";
    }
}

2.1.4.启动类

@SpringBootApplication
@EnableDiscoveryClient
//@EnableFeignClients
@EnableFeignClients(basePackages="com.jurf.ms")//启用feign客户端,定义服务+绑定接口，以声明式的方法优雅而简单的实现服务调用
public class FeginApp8081
{
    public static void main( String[] args )
    {
        SpringApplication.run(FeginApp8081.class,args);
        System.out.println( "Hello World!" );
    }
}

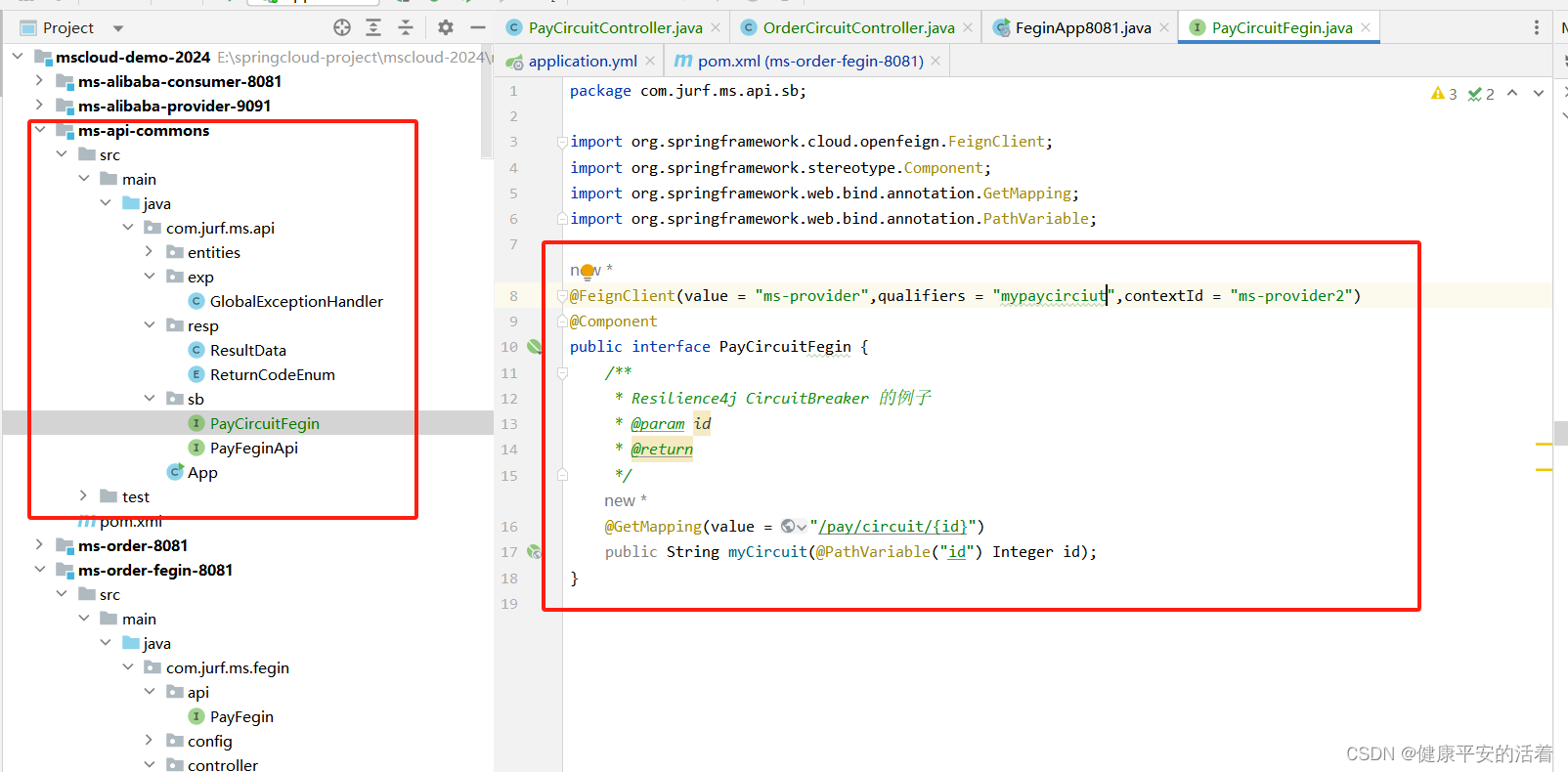

2.2 fegin工具api

2.3 服务端

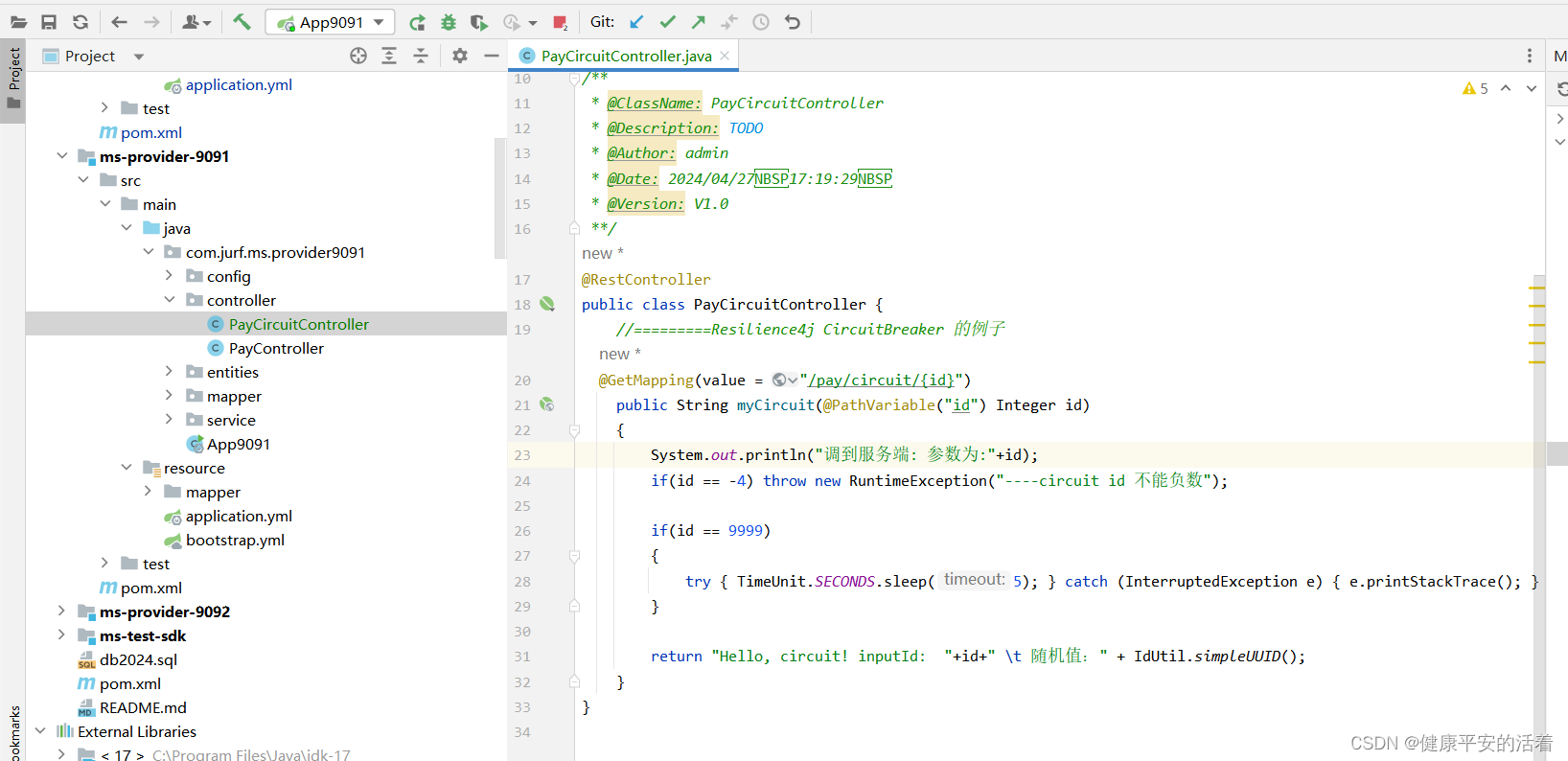

2.3.1 结构

2.3.2 业务类的编写

@RestController
public class PayCircuitController {
    //=========Resilience4j CircuitBreaker 的例子
  @GetMapping(value = "/pay/circuit/{id}")
    public String myCircuit(@PathVariable("id") Integer id)
    {
        System.out.println("调到服务端: 参数为:"+id);
        if(id == -4) throw new RuntimeException("----circuit id 不能负数");

        if(id == 9999)
        {
            try { TimeUnit.SECONDS.sleep(5); } catch (InterruptedException e) { e.printStackTrace(); }
        }

        return "Hello, circuit! inputId:  "+id+" \t 随机值：" + IdUtil.simpleUUID();
    }
}

2.3.3 启动类

@SpringBootApplication
@MapperScan("com.jurf.ms.provider9091.mapper") //import tk.mybatis.spring.annotation.MapperScan;
@EnableDiscoveryClient
@RefreshScope // 动态刷新
public class App9091
{
    public static void main( String[] args )
    {
        SpringApplication.run(App9091.class,args);
        System.out.println( "Hello World!" );
    }
}

2.4 测试验证

2.4.1 基础服务启动

1.确保注册中心consul服务启动起来；

2.确保zipkin服务启动起来：

D:\>java -jar zipkin-server-2.23.4-exec.jar

2.4.2 应用服务启动

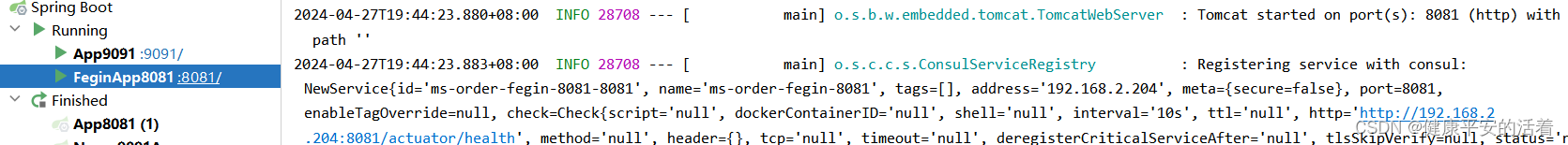

1.启动服务

2.访问测试

1.异常地址：http://localhost:8081/feign/pay/circuit/-4

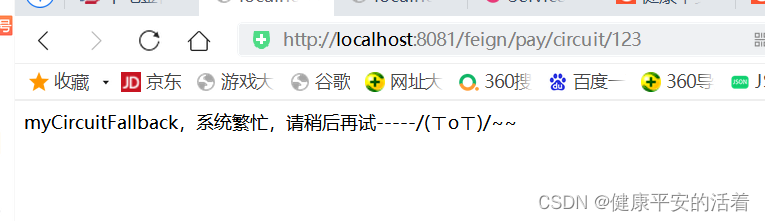

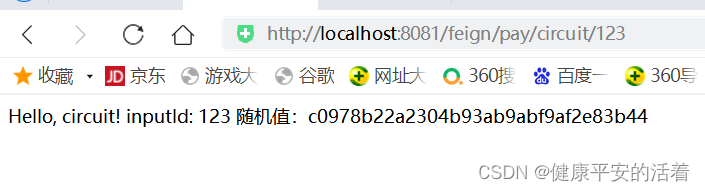

2.正常地址：http://localhost:8081/feign/pay/circuit/123

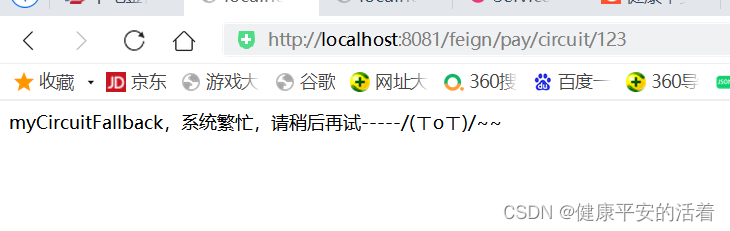

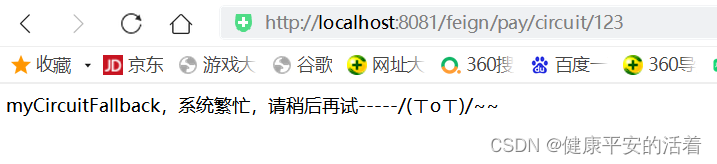

当触发失败率达到50%时候，正常的访问的地址也报，服务降级提示

三基于时间的熔断

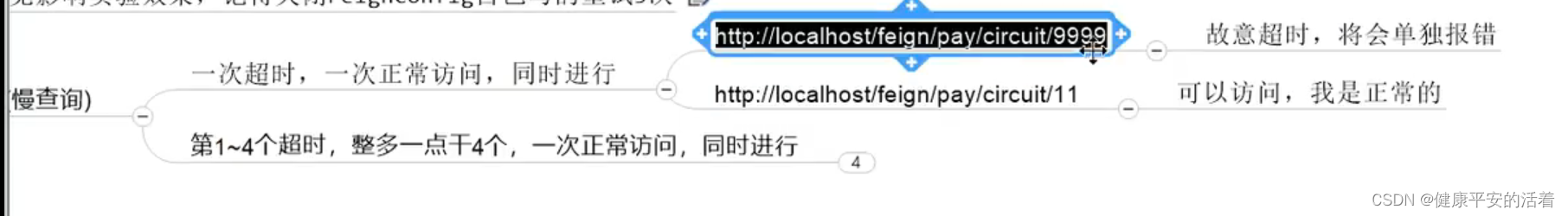

3.1 逻辑思想

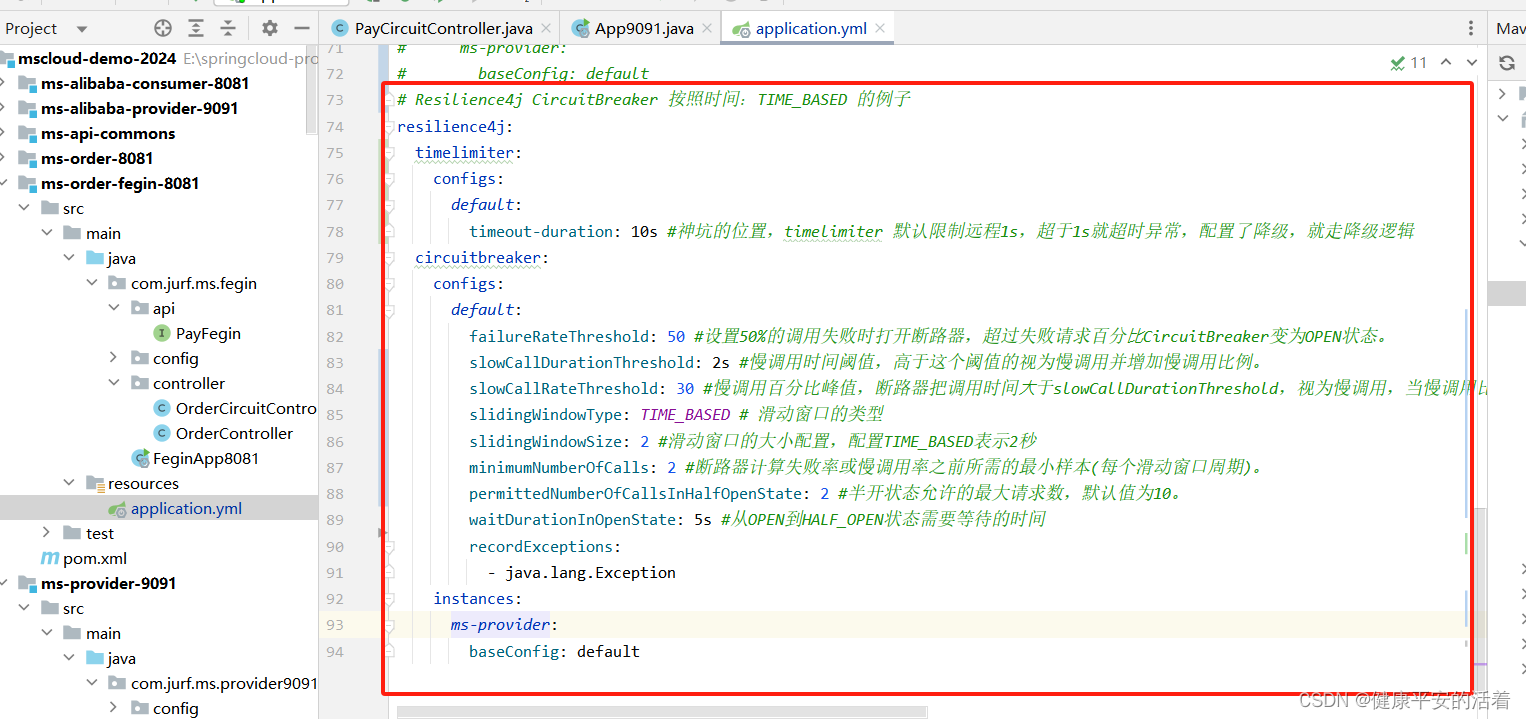

3.2 application配置

配置内容

resilience4j:
  timelimiter:
    configs:
      default:
        timeout-duration: 10s #神坑的位置，timelimiter 默认限制远程1s，超于1s就超时异常，配置了降级，就走降级逻辑
  circuitbreaker:
    configs:
      default:
        failureRateThreshold: 50 #设置50%的调用失败时打开断路器，超过失败请求百分⽐CircuitBreaker变为OPEN状态。
        slowCallDurationThreshold: 2s #慢调用时间阈值，高于这个阈值的视为慢调用并增加慢调用比例。
        slowCallRateThreshold: 30 #慢调用百分比峰值，断路器把调用时间⼤于slowCallDurationThreshold，视为慢调用，当慢调用比例高于阈值，断路器打开，并开启服务降级
        slidingWindowType: TIME_BASED # 滑动窗口的类型
        slidingWindowSize: 2 #滑动窗口的大小配置，配置TIME_BASED表示2秒
        minimumNumberOfCalls: 2 #断路器计算失败率或慢调用率之前所需的最小样本(每个滑动窗口周期)。
        permittedNumberOfCallsInHalfOpenState: 2 #半开状态允许的最大请求数，默认值为10。
        waitDurationInOpenState: 5s #从OPEN到HALF_OPEN状态需要等待的时间
        recordExceptions:
          - java.lang.Exception
    instances:
      ms-provider:
        baseConfig: default

3.3 测试

3.3.1 基础服务启动

1.确保注册中心consul服务启动起来；

2.确保zipkin服务启动起来：

D:\>java -jar zipkin-server-2.23.4-exec.jar

3.3.2 应用服务启动

1.服务启动

2.测试

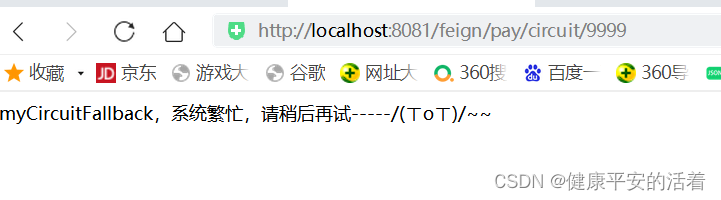

1.开启异常4个窗口：http://localhost:8081/feign/pay/circuit/9999

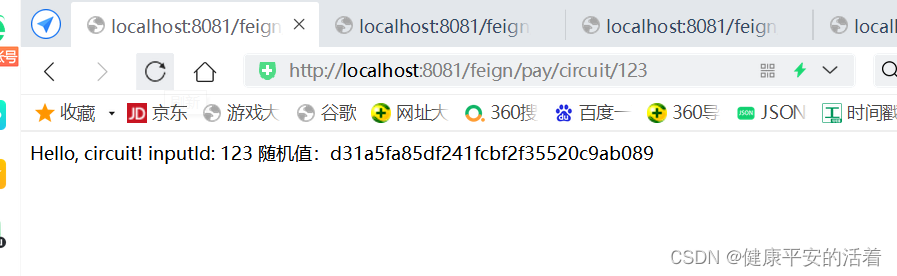

2.开启一个正常接口： http://localhost:8081/feign/pay/circuit/123

3.出现4个异常都慢调用，触发30%，则进行服务降级，影响到正常访问也无法访问

四隔离

4.1 隔离

Resilence4j 提供了两种隔离的方式，可以限制并发执行的数量：

1.实现SemaphoneBulkhead 信号量舱壁

2.实现FixedThreadPoolBulkhead（固定线程池舱壁）

作用：用来限制对下游服务的最大并发数量的限制。

4.2 基于信号量的实操

4.2.1 消费端的配置

1.pom文件

       <!--resilience4j-bulkhead-->
        <dependency>
            <groupId>io.github.resilience4j</groupId>
            <artifactId>resilience4j-bulkhead</artifactId>
        </dependency>

2.配置文件

  ####resilience4j bulkhead 的例子
resilience4j:
    bulkhead:
      configs:
        default:
          maxConcurrentCalls: 1 # 隔离允许并发线程执行的最大数量
          maxWaitDuration: 200ms # 当达到并发调用数量时，新的线程的阻塞时间，我只愿意等待1秒，过时不候进舱壁兜底fallback
      instances:
        ms-provider:
          baseConfig: default
    timelimiter:
      configs:
        default:
          timeout-duration: 20s

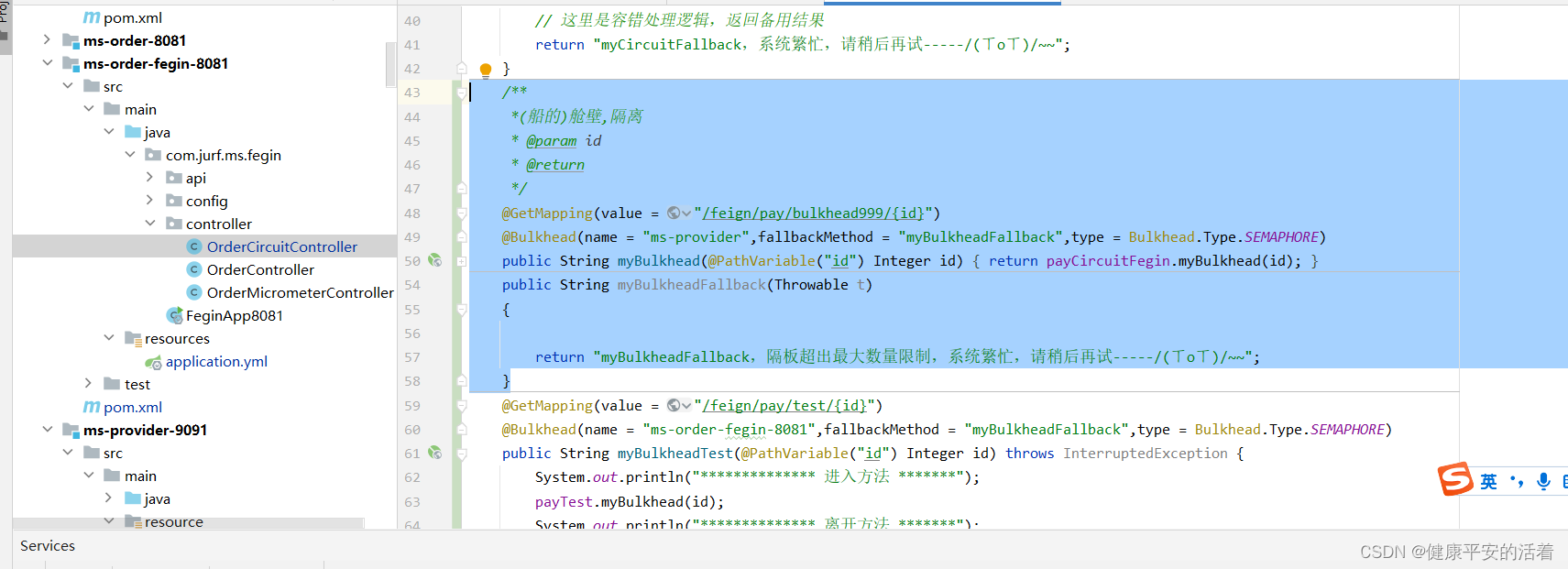

3.业务类

    /**
     *(船的)舱壁,隔离
     * @param id
     * @return
     */
    @GetMapping(value = "/feign/pay/bulkhead999/{id}")
    @Bulkhead(name = "ms-provider",fallbackMethod = "myBulkheadFallback",type = Bulkhead.Type.SEMAPHORE)
    public String myBulkhead(@PathVariable("id") Integer id)
    {
        return payCircuitFegin.myBulkhead(id);
    }
    public String myBulkheadFallback(Throwable t)
    {

        return "myBulkheadFallback，隔板超出最大数量限制，系统繁忙，请稍后再试-----/(ㄒoㄒ)/~~";
    }

4.2.2 openfign的公用接口

1.接口代码

    /**
     * Resilience4j Bulkhead 的例子
     * @param id
     * @return
     */
    @GetMapping(value = "/pay/bulkhead/{id}")
    public String myBulkhead(@PathVariable("id") Integer id);

2.截图

4.2.3 消费提供端

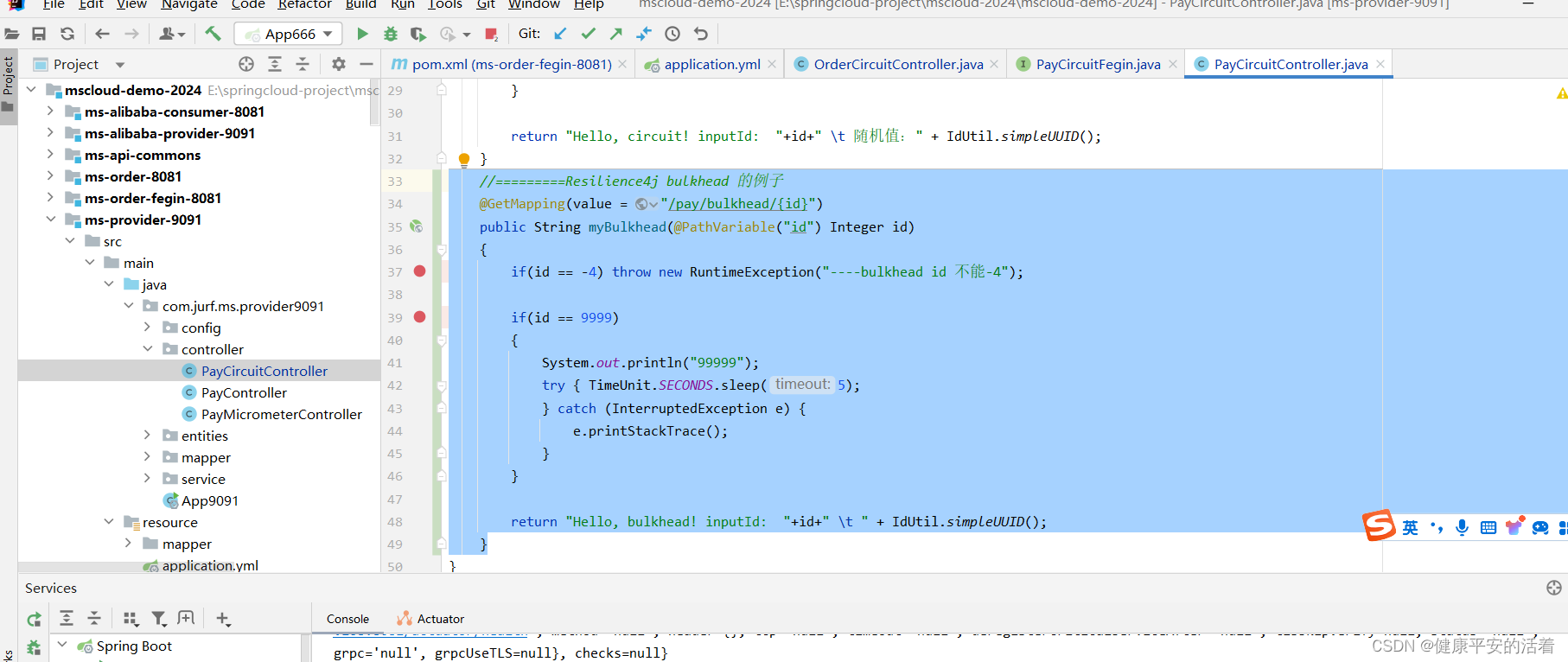

1.工程结构

2.业务类

    //=========Resilience4j bulkhead 的例子
    @GetMapping(value = "/pay/bulkhead/{id}")
    public String myBulkhead(@PathVariable("id") Integer id)
    {
        if(id == -4) throw new RuntimeException("----bulkhead id 不能-4");

        if(id == 9999)
        {
            System.out.println("99999");
            try { TimeUnit.SECONDS.sleep(5);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }

        return "Hello, bulkhead! inputId:  "+id+" \t " + IdUtil.simpleUUID();
    }

4.2.4 测试验证

4.2.4.1 基础服务启动

1.确保注册中心consul服务启动起来；

2.确保zipkin服务启动起来：

D:\>java -jar zipkin-server-2.23.4-exec.jar

4.2.4.2 应用服务启动

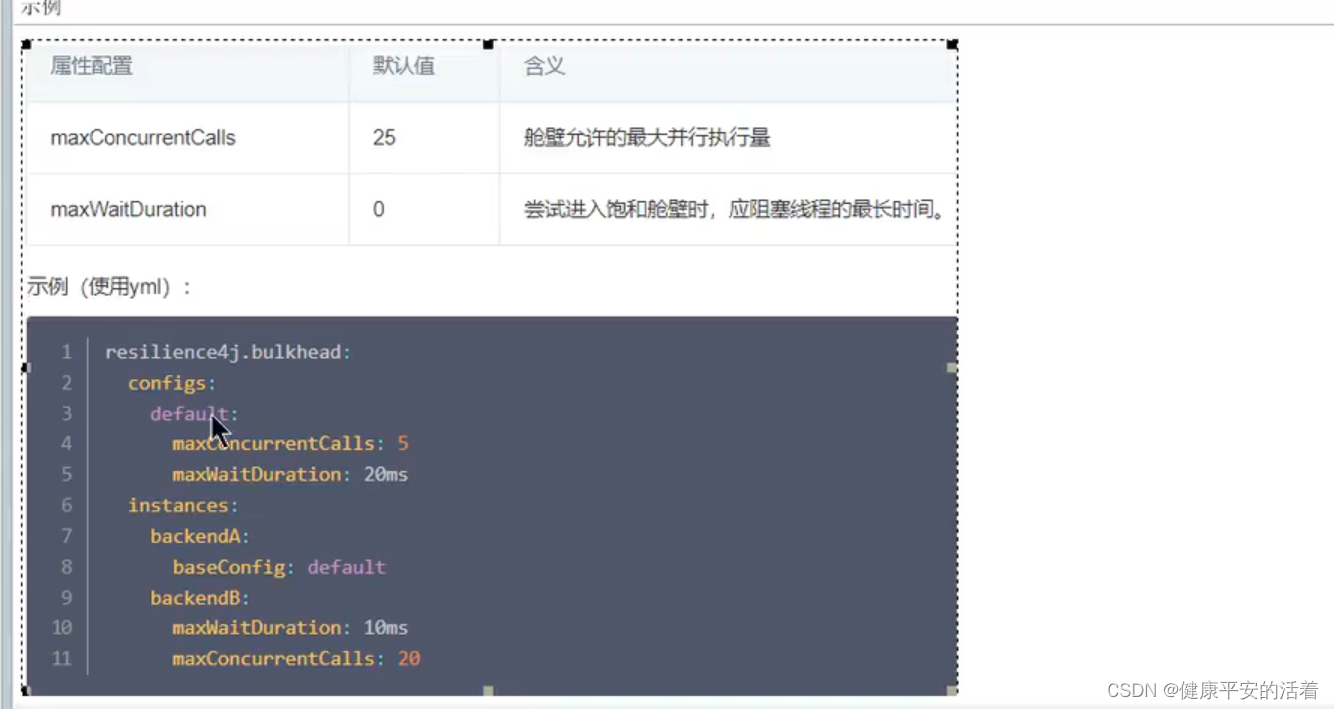

1.默认配置概述

2.测试方式

访问地址：

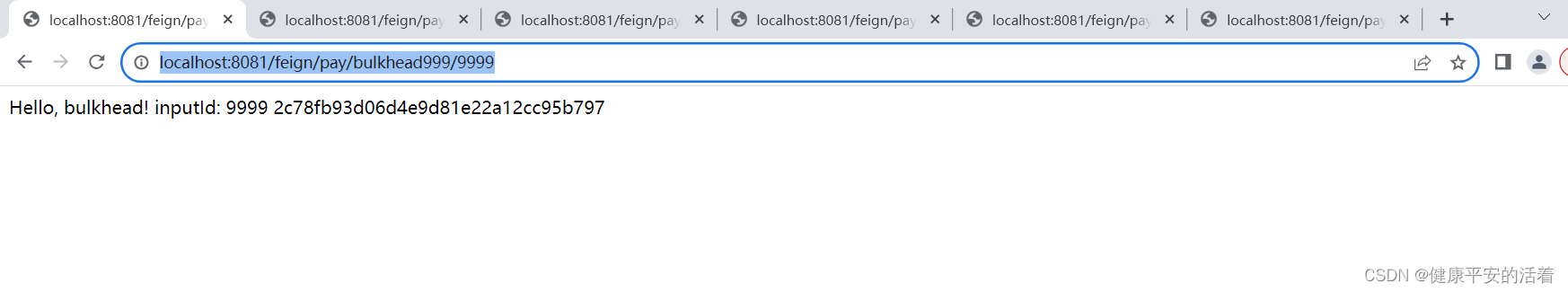

http://localhost:8081/feign/pay/bulkhead999/9999

多打开几个请求这个地址的窗口，这里打开5个

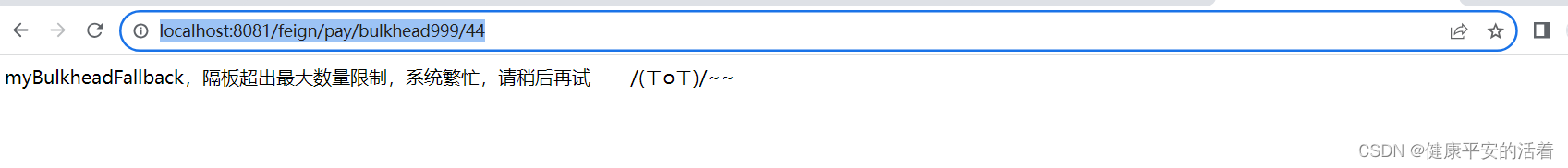

其中第6个，最后一个访问地址：http://localhost:8081/feign/pay/bulkhead999/44

可以看到出现了，服务降级提示。

4.3 基于线程池实现隔离

4.3.1 消费端

1.pom文件

       <!--resilience4j-bulkhead-->
        <dependency>
            <groupId>io.github.resilience4j</groupId>
            <artifactId>resilience4j-bulkhead</artifactId>
        </dependency>

2.配置文件

####resilience4j bulkhead -THREADPOOL的例子
resilience4j:
  timelimiter:
    configs:
      default:
        timeout-duration: 10s #timelimiter默认限制远程1s，超过报错不好演示效果所以加上10秒
  thread-pool-bulkhead:
    configs:
      default:
        core-thread-pool-size: 1
        max-thread-pool-size: 1
        queue-capacity: 1
    instances:
      ms-test666:
        baseConfig: default

3.业务controller类：注意@Bulkhead注解的name为要调用提供服务的名称

    @GetMapping(value = "/feign/pay/bulkhead/{id}")
    @Bulkhead(name = "ms-test666",fallbackMethod = "myBulkheadPoolFallback",type = Bulkhead.Type.THREADPOOL)
    public CompletableFuture<String> myBulkheadTHREADPOOL(@PathVariable("id") Integer id)
    {
        System.out.println(Thread.currentThread().getName()+"\t"+"---开始进入");
        try { TimeUnit.SECONDS.sleep(3); } catch (InterruptedException e) { e.printStackTrace(); }
        System.out.println(Thread.currentThread().getName()+"\t"+"---准备离开");

        return CompletableFuture.supplyAsync(() -> payTest.myBulkhead(id)+"\t"+"Bulkhead.Type.THREADPOOL");
    }
    public CompletableFuture<String> myBulkheadPoolFallback(Integer id,Throwable t)
    {
        return CompletableFuture.supplyAsync(() -> "Bulkhead.Type.THREADPOOL,系统繁忙，请稍后再试-----/(ㄒoㄒ)/~~");
    }
}

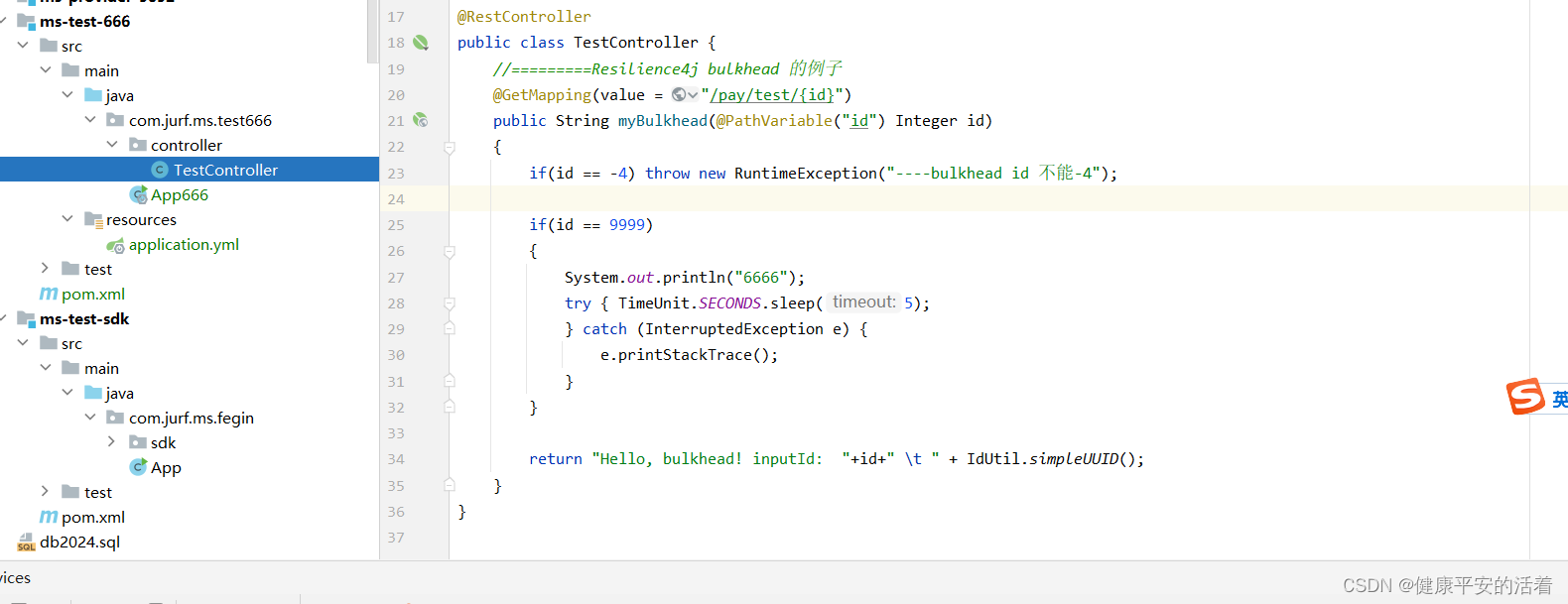

4.3.2 服务提供端

4.3.3 测试验证

4.3.3.1 基础服务启动

1.确保注册中心consul服务启动起来；

2.确保zipkin服务启动起来：

D:\>java -jar zipkin-server-2.23.4-exec.jar

4.3.3.2 应用服务启动

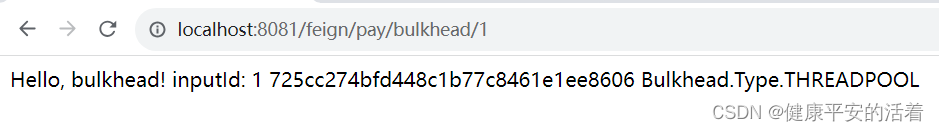

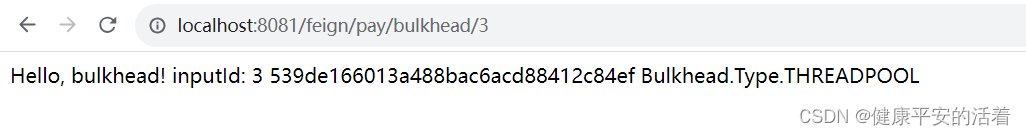

访问地址：

http://localhost:8081/feign/pay/bulkhead/1

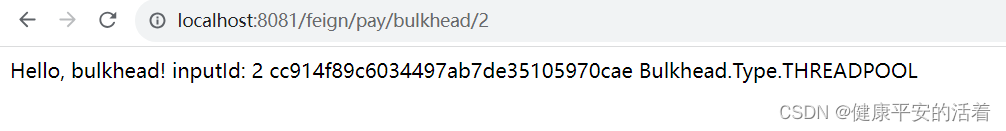

http://localhost:8081/feign/pay/bulkhead/2

http://localhost:8081/feign/pay/bulkhead/3

http://localhost:8081/feign/pay/bulkhead/4

依次进行访问：

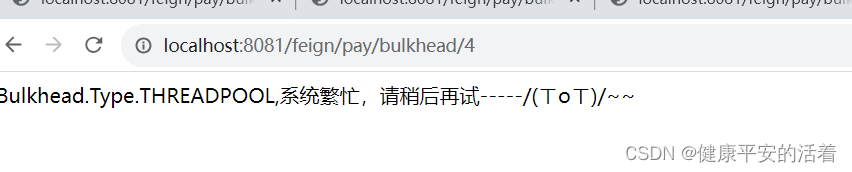

4.第4个开始出现，服务降级

五限流

5.1 限流常用策略

客户端常用的限流：漏斗，漏桶，计数器，滑动窗口

服务端限流：主动丢弃部分不重要内容或者延迟处理的方式。

1.漏桶算法

5.2 实操案例

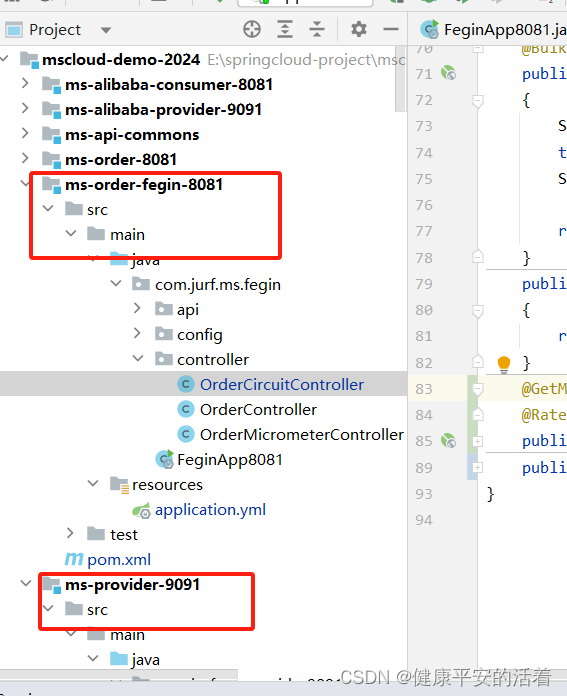

5.2.1 工程结构

5.2.2 消费端的配置

1.pom文件

        <!--resilience4j-ratelimiter-->
        <dependency>
            <groupId>io.github.resilience4j</groupId>
            <artifactId>resilience4j-ratelimiter</artifactId>
        </dependency>

2.配置文件

####resilience4j ratelimiter 限流的例子
resilience4j:
  ratelimiter:
    configs:
      default:
        limitForPeriod: 2 #在一次刷新周期内，允许执行的最大请求数
        limitRefreshPeriod: 1s # 限流器每隔limitRefreshPeriod刷新一次，将允许处理的最大请求数量重置为limitForPeriod
        timeout-duration: 1 # 线程等待权限的默认等待时间
    instances:
      ms-provider:
        baseConfig: default

3.业务类

    @GetMapping(value = "/feign/pay/ratelimit/{id}")
    @RateLimiter(name = "cloud-payment-service",fallbackMethod = "myRatelimitFallback")
    public String myBulkheadCircuitFegin(@PathVariable("id") Integer id)
    {
        return payCircuitFegin.myRatelimit(id);
    }
    public String myRatelimitFallback(Integer id,Throwable t)
    {

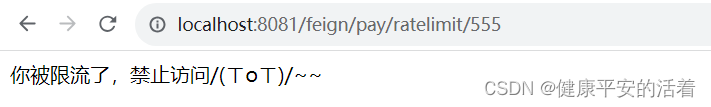

        return "你被限流了，禁止访问/(ㄒoㄒ)/~~";
    }
