安信可 BW16 模组（RTL8720DN 芯片） J-Link 读取内存和 Flash 及调试方法

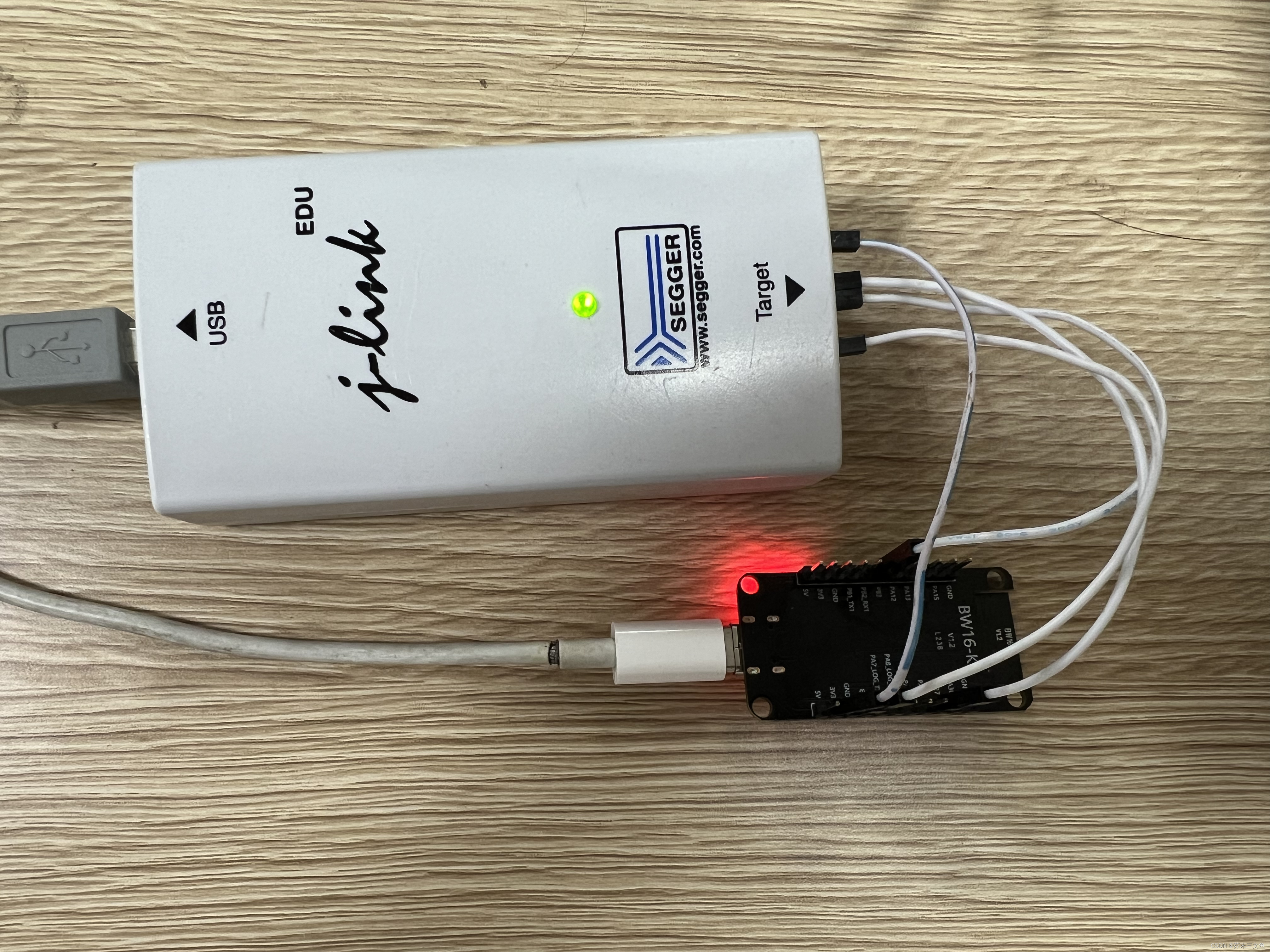

连线方法

下表为引脚对应关系，盗版 J-Link 不需要接 VTref 脚，此外盗版 J-Link 若有 3.3V 输出可直接给模组供电，否则需要外接电源供电，外接供电时注意共地。

J-Link 引脚	BW16 引脚
VTref	3.3V
SWDIO	PA27
SWCLK	PB3
RESET	EN
GND	GND

测试连接

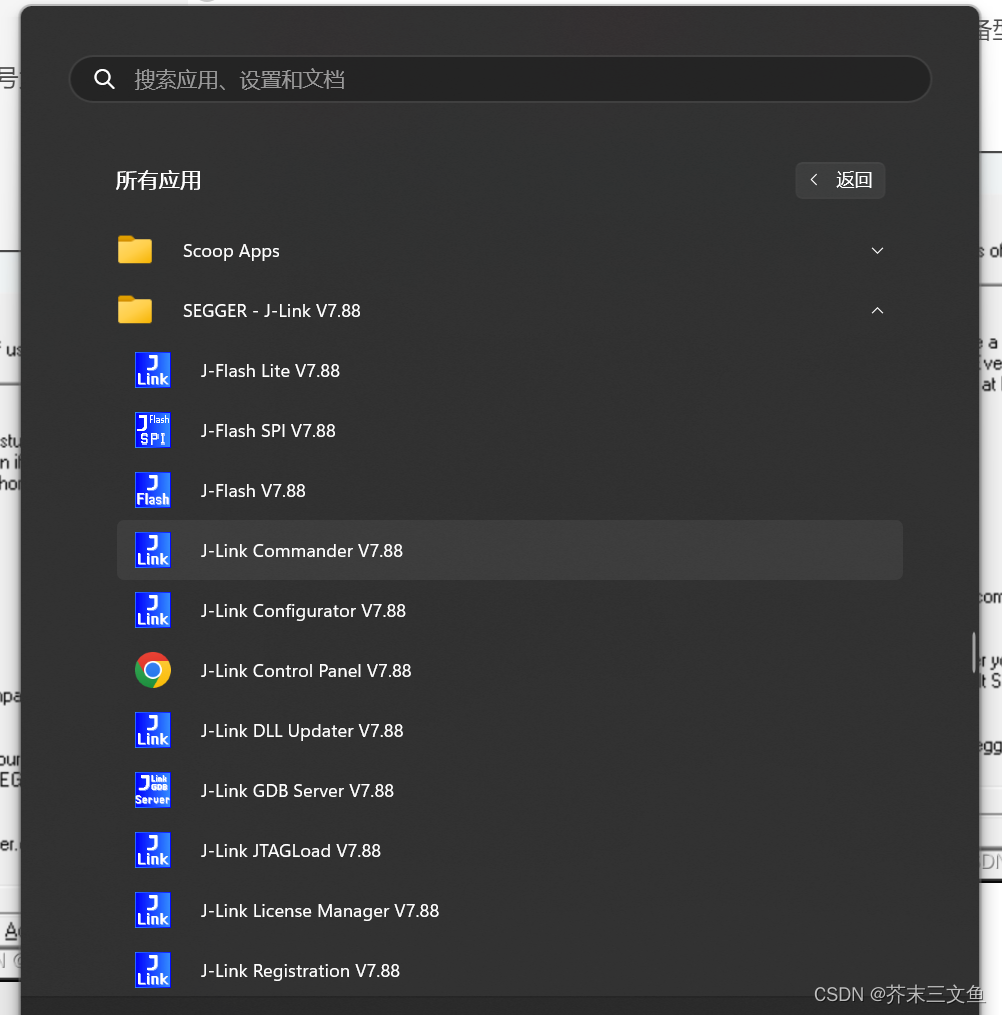

打开 J-Link Commander，输入connect连接设备，根据提示选择设备型号为CORTEX-M23，连接方式为SWD，频率我这里输入了40000。

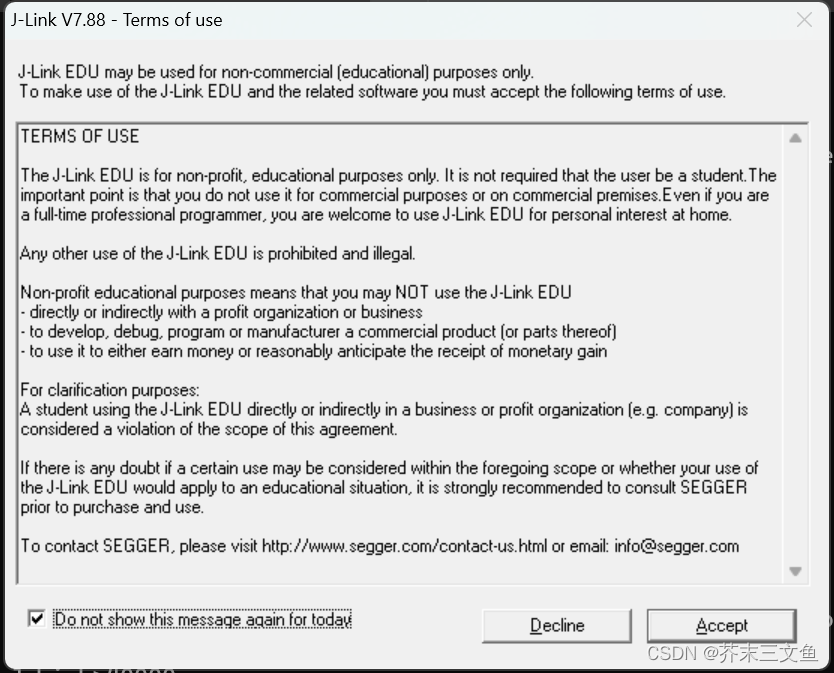

由于我使用的是教育版，需要同意许可协议后才能使用，盗版无此项。

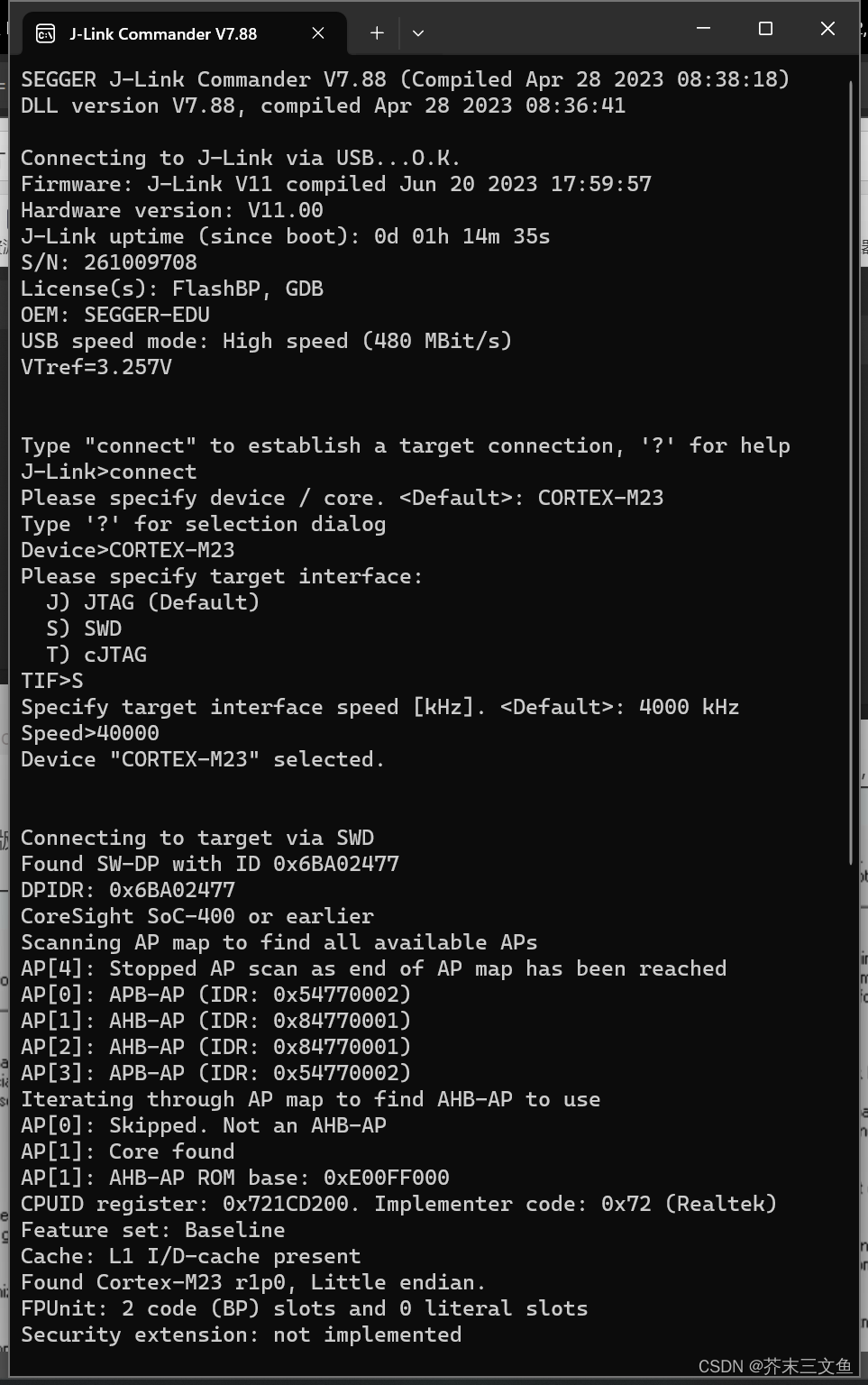

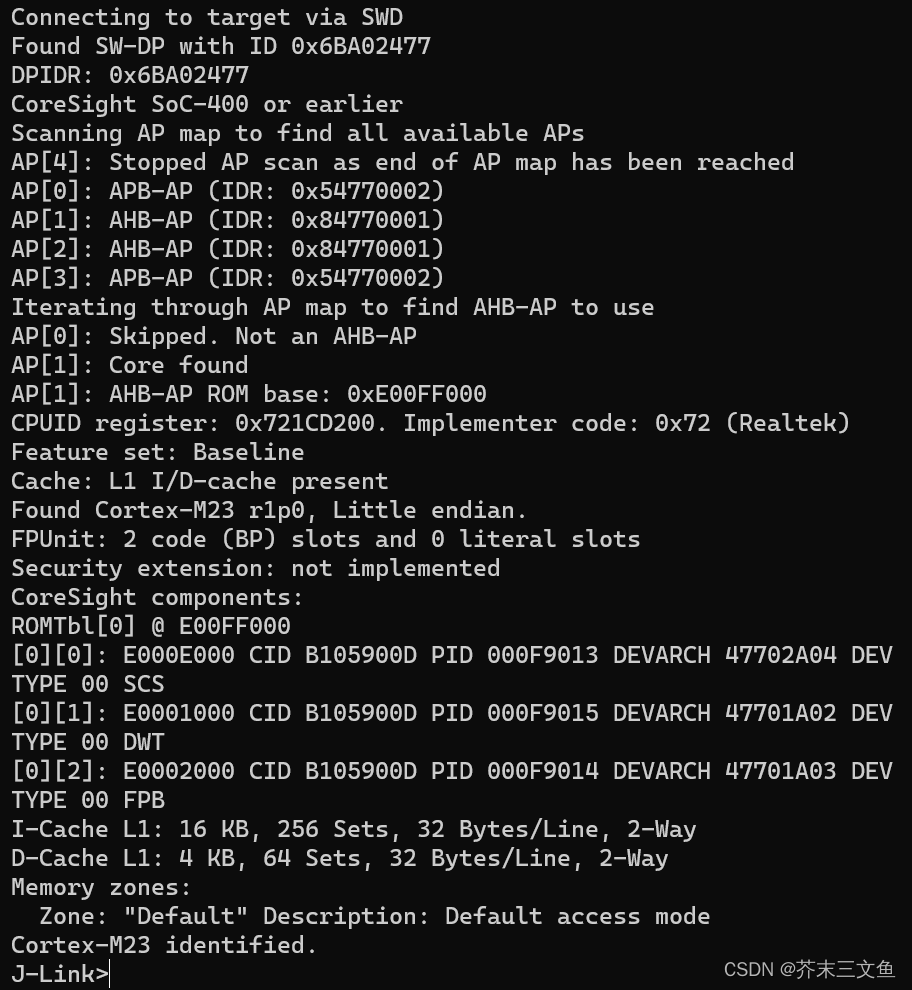

出现图示信息即为连接成功。

读取内存和 Flash

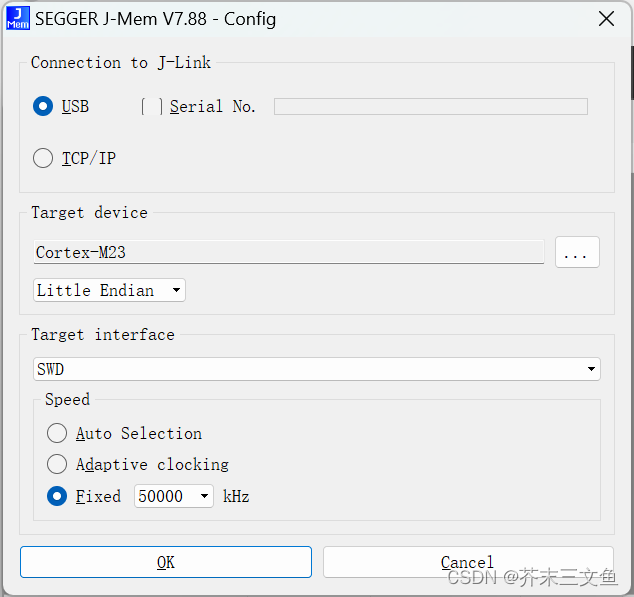

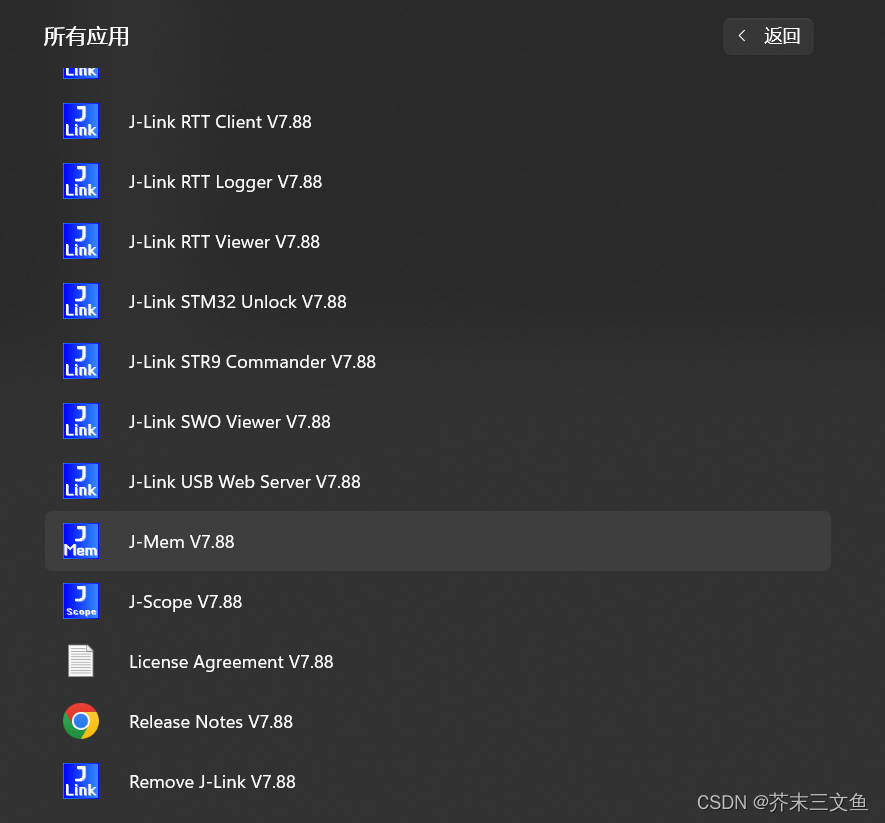

打开 J-Mem，按截图内容设置。

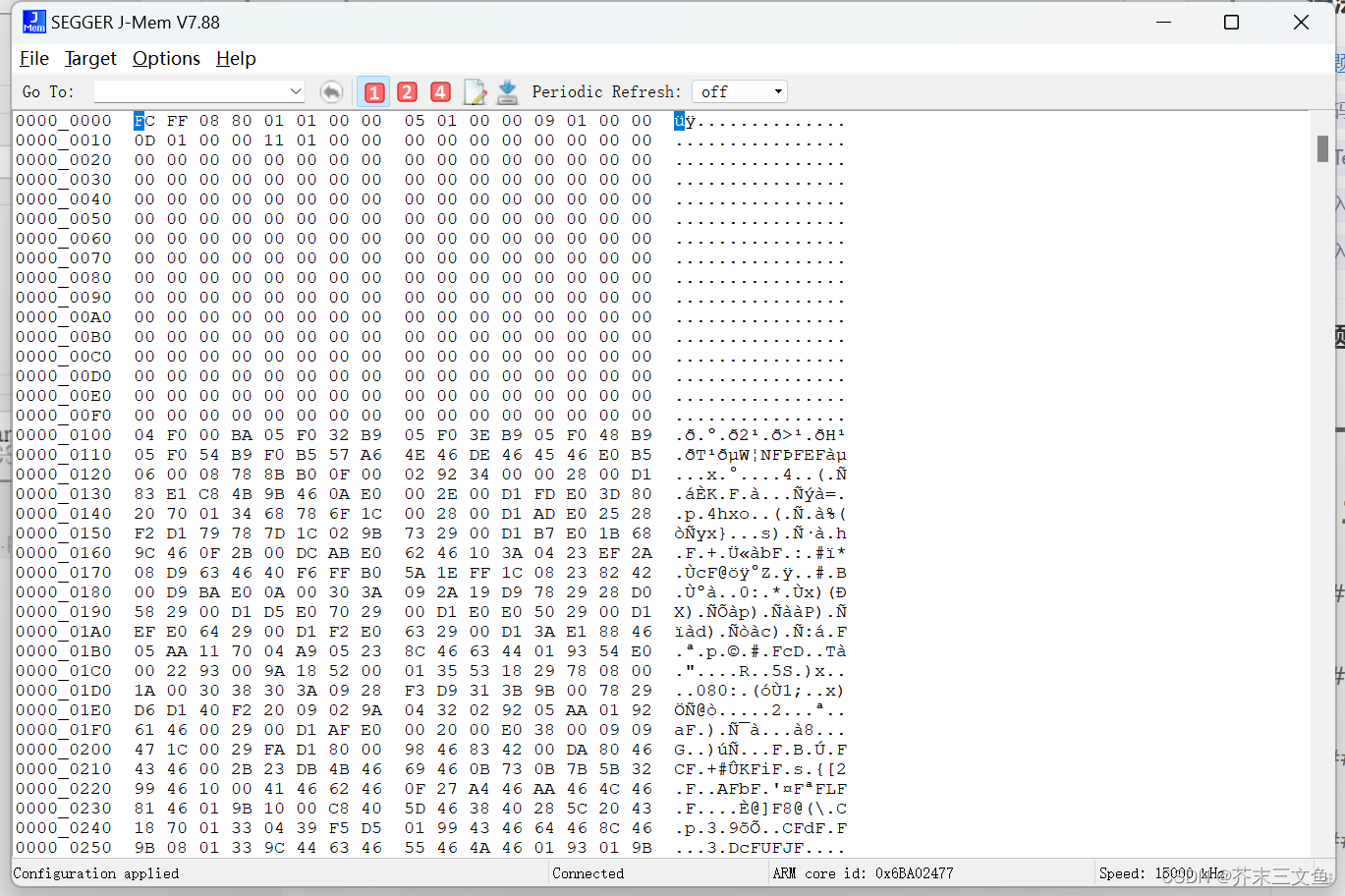

连接成功的图示：

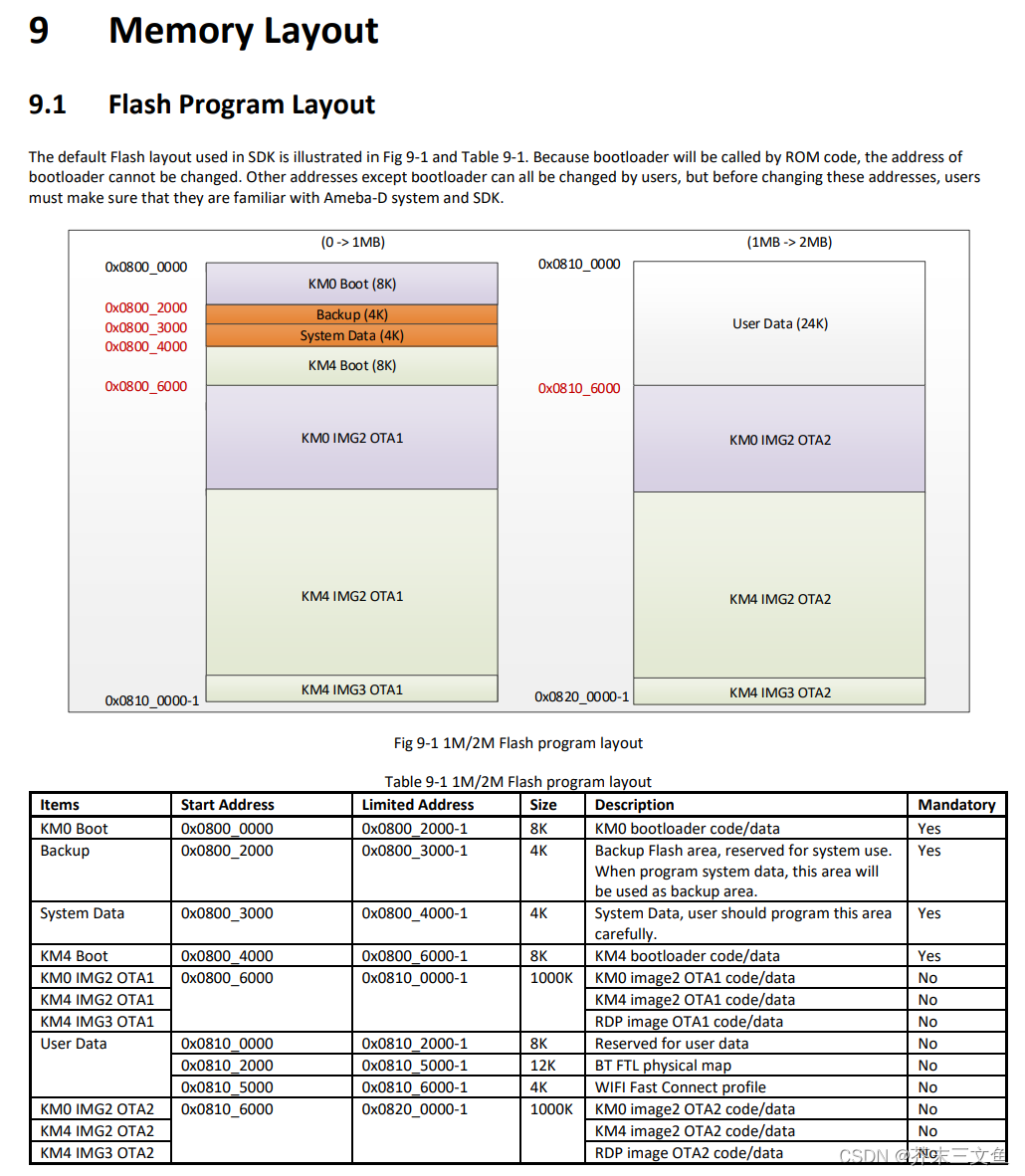

根据 Memory Layout，跳转到对应 Flash 起始地址进行查看：

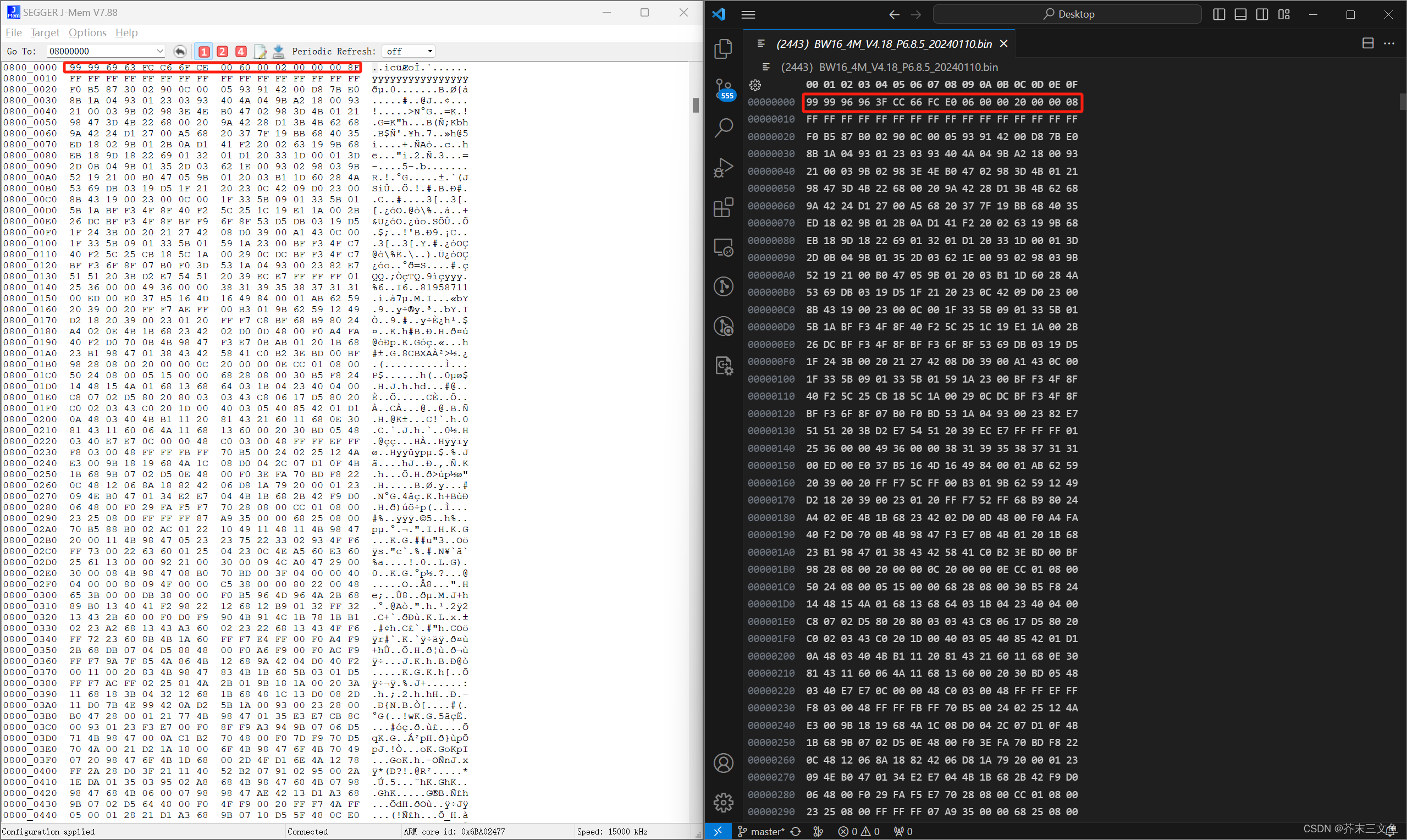

跳转到 0x08000000，与 Image_All.bin 起始字节一样，证明读取成功：

调试

1. 使用 ImageTool 烧录 km0_boot_all.bin、km4_boot_all.bin 和 km0_km4_image2.bin 到模组
2. 若固件把 SWD 脚用作 GPIO，屏蔽 sys_jtag_off()
3. RTL8720DN 有两个核心，KM0（Cortex-M23）和 KM4（Cortex-M33），调试时需要选择对应核心。

• 附加到 KM4 调试：

. "C:\Program Files\SEGGER\JLink\JLinkGDBServer.exe" -JLinkScriptFile X:\sdk-amebad_v6.2C-RC\project\realtek_amebaD_va0_example\GCC-RELEASE\project_hp\jlink_script\AP2_KM4.JLinkScript

• 附加到 KM0 调试：

. "C:\Program Files\SEGGER\JLink\JLinkGDBServer.exe" -JLinkScriptFile X:\sdk-amebad_v6.2C-RC\project\realtek_amebaD_va0_example\GCC-RELEASE\project_hp\jlink_script\AP1_KM0.JLinkScript

4. 使用 GDB 连接到 J-Link GDB Server

连接需要使用 SDK 目录下的 project/realtek_amebaD_va0_example/GCC-RELEASE/project_hp/asdk/gnu_utility/gnu_script/rtl_gdb_debug_jlink.txt GDB 脚本，需要根据实际端口号和 axf 文件路径进行修改。

# GDB script for loading ram.bin process

#===============================================================================
#set GDB connection
set remotetimeout 100000
target remote :2335

#===============================================================================
#Message display setting
#disable all messages

set verbose off
set complaints 0
set confirm off
set exec-done-display off
show exec-done-display
set trace-commands off
#set debug aix-thread off
#set debug dwarf2-die 0
set debug displaced off
set debug expression 0
set debug frame 0
set debug infrun 0
set debug observer 0
set debug overload 0
#set debugvarobj 0  #Ameba_todo
set pagination off
set print address off
set print symbol-filename off
set print symbol off
set print pretty off
set print object off
#set debug notification off
set debug parser off
set debug remote 0

#===============================================================================
#monitor reset 1
#monitor sleep 20
#monitor clrbp #Ameba_todo
#===============================================================================
#Load flash download file
file ./image/target_img2.axf
set $FLASHDATBUFSIZE = 0x800

set $PERI_ON_BASE = 0x48000000
set $$REG_BOOT_CFG = 0x03F8
set $CUT_VERSION = 1
#b main
#continue
#clear main
#Load the file
#lo

Linux 在 SDK 路径执行下面指令进行连接。Windows 根据实际工具路径替换即可，Windows版本对应 GDB 工具可在瑞昱 AmebaD 的 Arduino SDK 中取得，Arduino SDK 点击此处获取。

toolchain/linux/asdk-6.4.1/linux/newlib/bin/
arm-none-eabi-gdb asdk/image/target_img2.axf -x asdk/gnu_utility/gnu_script/rtl_gdb_debug_jlink.txt

5. 下断点调试步骤

连上 GDB 后，直接执行 reset 是无法复位模组并成功下断点的，需要使用下面语句进行复位并暂停运行：

monitor reset
x/iwx 0x480003f8
set {unsigned}0x480003f8=0x02000201

查看当前栈帧

bt

下断点到 main 函数

b main

恢复运行

c
