STM32电源框图解析(VDD、VSS、VDDA、VSSA、VREF+、VREF-、VBAT等的区别)】

已于 2022-10-12 13:03:51 修改
阅读量2.1k 收藏 5
点赞数 2
分类专栏： STM32经验记录 文章标签： stm32 单片机 硬件工程
于 2022-03-18 12:39:49 首次发布
原文链接：https://blog.csdn.net/m0_38106923/article/details/103488569
版权

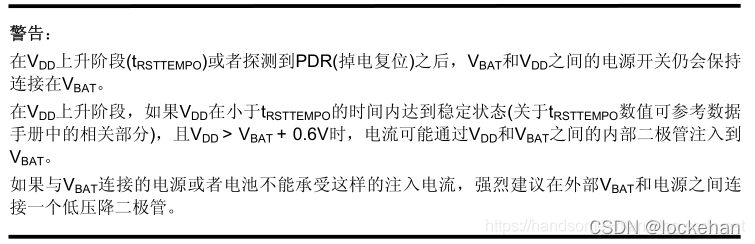

在这里插入图片描述

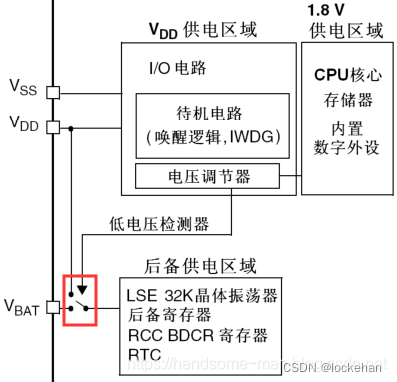

在这里插入图片描述

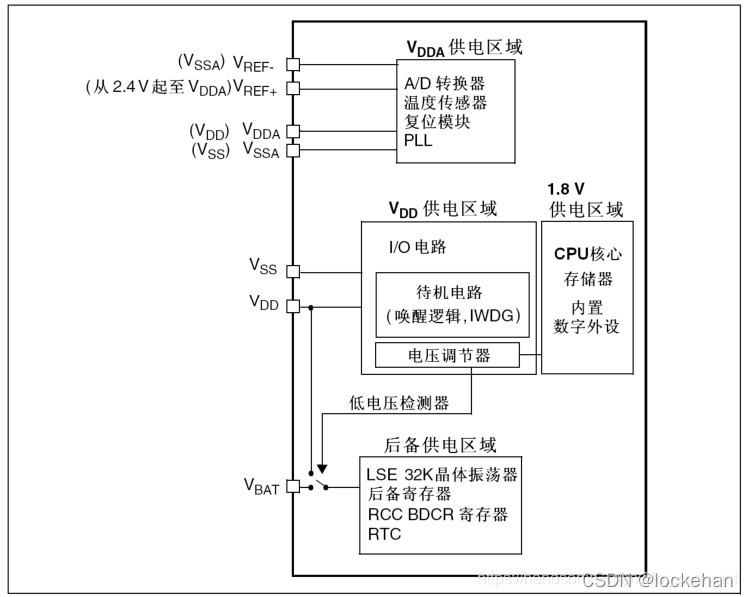

在这里插入图片描述

VCC电路的供电正电压VDDD芯片的工作数字正电压
GND电路的供电负电压VSSD芯片的工作数字负电压
VDD芯片的工作正电压VREF+ADC基准参考正电压
VSS芯片的工作负电压VREF-ADC基准参考负电压
VDDA芯片的工作模拟正电压VBAT电池或其他电源供电
VSSA芯片的工作模拟负电压VEE负电压供电

转载https://blog.csdn.net/m0_38106923/article/details/103488569
