Android A/B System概述

A/B system是工作后接收的第一个模块，接近一年的时间，才算有所了解，被PL/PM催过无数次，也被客户的各种奇葩问题虐过。A/B system作为Android新推出的一个功能，网上资料很少，不然就是长篇大论扔代码的。所以想尽量写出易读易懂的文章，来快速的了解A/B system如何运作的。

• Android A/B system - bootctrl
  • 启动的时候如何知道是加载slot A还是slot B
• Android A/B System - Generate OTA Package
  • ota package（payload.bin）的结构
  • ota package如何组织
• Android A/B system - update_engine
  • 升级flow

Overview

A/B update又叫无缝升级，是Android提出的一种新的升级方式。可以简单理解为，内存中有两套系统（假设为A和B），你正在使用A，B在更新，你仍然可以使用，等B升级好了，再切换为B。

优点：

1. 更新系统的时候不会影响用户的操作，不需要长时间的等待（因为有两套系统）
2. 更新系统的时候不会刷成砖头（失败了可以回到原来的系统，系统中总是有一套可用的系统）

缺点：

1. 因为有两套系统，所以占用更多的内存
2. bootloader变复杂（在启动的时候要做A or B的判断等操作）

与传统OTA方式相比，A/B的变换：

• Partition（系统分区）
  • A/B：两套分区（slot A slot B）
  • Non-A/B：一套分区
• Bootloader
  • A/B：由boot control HAL控制
  • Non-A/B：读取misc分区的信息，决定启动Android系统还是Recovery系统
• Build
  • A/B：只有boot.img，没有recovery.img
  • Non-A/B：boot.img和recovery.img
• Packages
  • A/B与Non-A/B生成OTA包的工具和命令跟传统方式一样，但是生成内容的格式不一样了

Partition selection (slots)

Non-A/B System Partition

• bootloader
• boot
• system
• vendor
• userdata
• cache
• recovery
• misc

A/B System Partition

• bootloader
• boot_a boot_b
• system_a system_b
• vendor_a vendor_b
• userdata
• misc

Common example scenarios

Ps：这一节参考Android A/B System OTA分析

slot A或slot B都有三个属性：

• active bootloader选择active属性的运行，排他属性，slot A或slot B有且仅有一个为active
• bootable 表示该分区是一个完整可以启动的系统
• successful 表明该分区在当前或上一次启动中可以正确运行

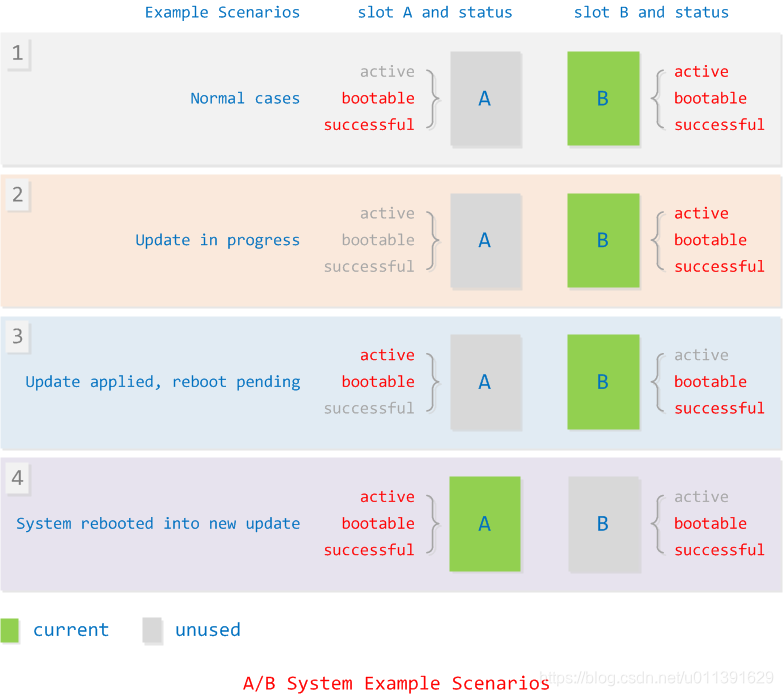

Common example scenarios

• Normal case 系统当前运行在slot B，slot B当前具有active bootable successful三个属性
• Update in progress 系统当前运行在slot B， slot B检测到slot A要升级，将slot A设为unbootable，准备升级
• Update applied, reboot pending slot A升级完成后，具有bootable（此时还不知道是否升级成功），而且此时reboot后从slot A启动，所以slot A具有active，slot B没有active
• System rebooted into new update 成功启动后，当前运行系统为slot A，具有active bootable successful三个属性，slot B仍然具有bootable successful


Implementing A/B Updates

Implementing the boot control HAL</
