ADC外部输入电压缩放到ADC容许的电压范围方法详解

很多ADC的输入范围为0-VREF,这个VREF为了考虑精度一般都是设置为2.5或者4.096V，不是大家常用的5V，多以要想输入0-5V或输入±5V的电压就需要把输入电压缩放到0-VREF，比如把±10V电压缩放到0V-4.096V，

电路参考图如下图所示：

此处计算方式是把对称的正负电压-Vmax到+Vmax缩放到一个固定的0-VREF电压方式，设ADC的接收范围为0-VREF,

则:

当VIN=0时，VO=VREF/2,

当VIN=Vmax, VO=0V,

当VIN=-Vmax, VO=VREF,

则需要按照下面公式VIN变化，才能输出上面的线性变化

     (公式1)

那么VO与VI的关系又如下所示：其中：VP=(VREF*R4)/(R3+R4)

    (公式2)

整理上面公式及把VP带入得

  (公式3)

对比公式1和公式3得：

          (公式4)

                (公式5)

设ADC的参考电压VREF=4.096,Vmax=10V，则：由公式5可得R2/R1=0.2048,则：

可以选取合适的R1和R2电阻，比如R2=10K，则R1=10/0.2048=48.8K，R1就近选取49.9K的电阻

然后再利用公式4计算R3和R4电阻，代入R1和R2后简化后得R3/R4=1.4，

如R3=4.99K,则R4就近取3.57K，

如R3=10K,则R4就近取7.15K，

综上：R1=49.9K,R2=10K,R3=4.99K,R4=3.57K

接下来可以再计算一个，比如输入得电压范围为±5V，参考电压VREF=4.096V

则由公式5可得R2/R1=0.4096,比如R2=20K，则R1=49.9K,

由公式4，代入R1和R2后简化后得R3/R4=1.8

如R3=4.99K，则R4就近取2.8K

如R3=10K，则R4就近取5.6K,

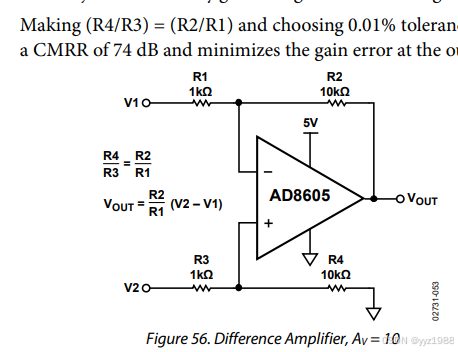

一个差分放大电路如下图所示，输入的两路电压V1和V2差分后放大

后面有时间再更新下输入范围为0-5V时对应的缩放方案
