主动降噪(ANC)耳机日益普及，究竟降噪效率如何呢？降噪效率如何测量呢?跟随笔者的步伐，一起来测试主动降噪(ANC)耳机的降噪效率吧！
主动降噪 （ANC） 的前世今生
主动降噪是一种利用扬声器产生相反相位的声波以抵消它试图消除的噪音的技术。
ANC 耳机在通信产品中发挥着举足轻重的作用。1936 年，Paul Leug 在美国提出了一项 ANC 专利。1955 年，对 ANC 耳机的研究开始兴起。1989 年，Bose 推出了第一款 ANC 耳机。在现代，随着真无线立体声 （TWS） 耳机的普及，Apple 于 2019 年为 Apple AirPods Pro 添加了 ANC 功能，正式将 ANC 耳机带入公众视野。
噪声控制分析
具体型号不符合 CEC 标准，导致条形音箱开机时电视没有反应。
降噪场景可分为三个不同的类别，具体取决于通信系统。

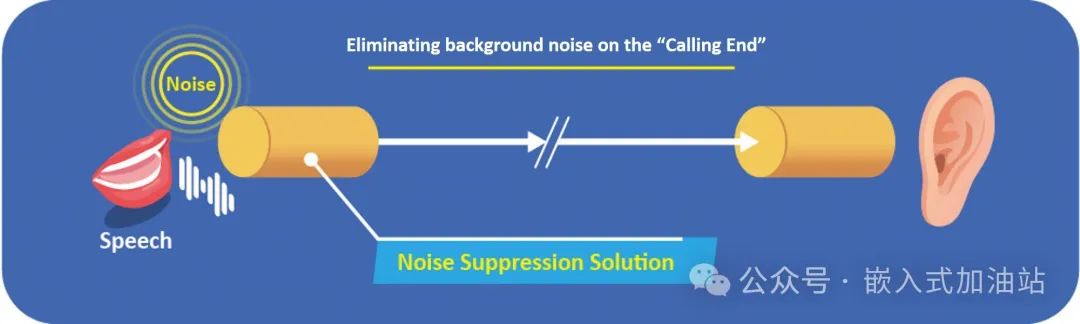

1. 消除“呼叫端”的背景噪音
目的是确保发送的信号是干净的。其受益人是信号的接收者。
在这种情况下，可以应用以下内容：
-
定向麦克风
-
阵列麦克风
-
骨传导麦克风或入耳式麦克风
- 语音分离算法

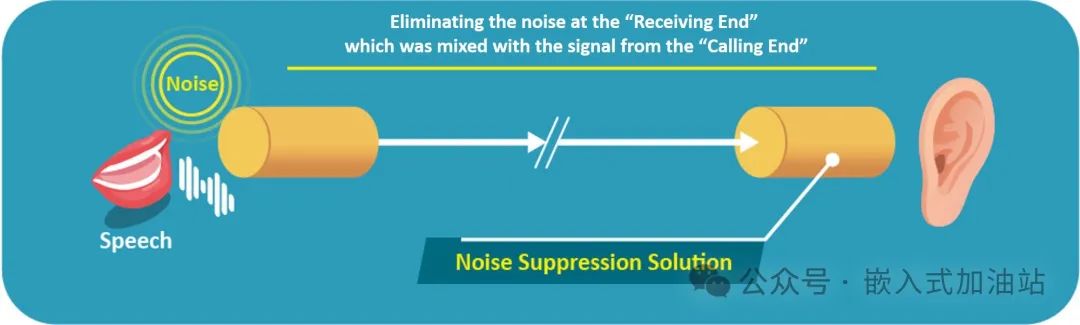

2. 消除“接收端”与“主叫端”信号混合的噪声
这种类型的噪声消除主要对接收器有利，消除了与呼叫端信号混合的多余噪声。预期的声音信号和多余的噪声已经混合在一起，因此唯一的解决方案是通过软件算法将它们分开。
在这种情况下，可以应用以下内容：
-
语音分离算法

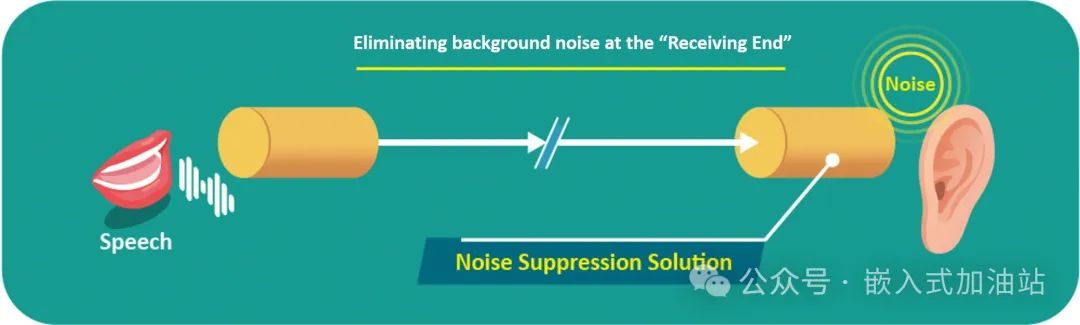

3. 消除“接收端”的背景噪音
这种类型的噪声消除对接收者有利，使他们能够听到来自呼叫端的声音信号，而不会受到环境的干扰。
在这种情况下，可以应用以下内容：
-
被动噪声隔离（声学噪声隔离）
-
主动噪声控制（带抗噪声的噪声消除）

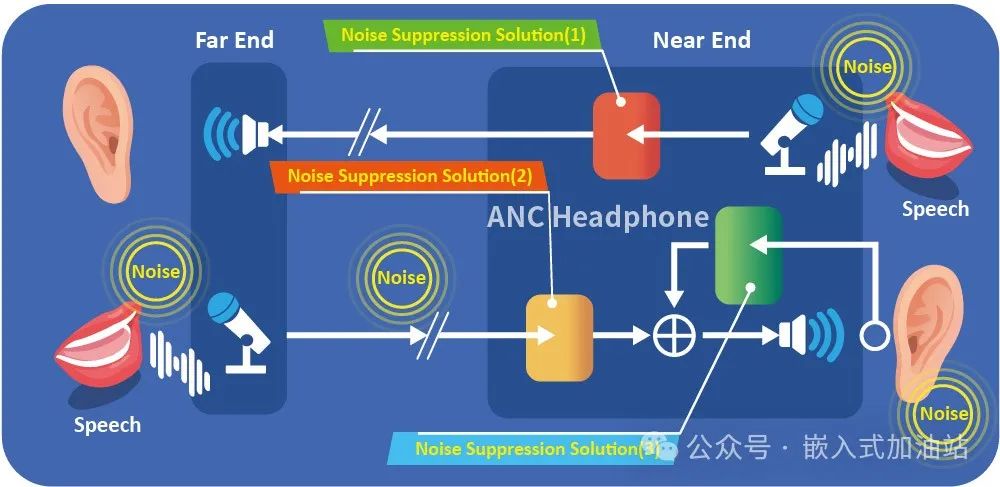

一个好的降噪解决方案应该同时包含这三种类型的技术，如下所示。
可以实现以下目标：
-
防止来自呼叫端的噪声通过
-
使接收端能够消除从主叫端和传输产生的多余噪声
-
抑制接收端的背景噪声，使接收器能够清晰地听到
当今市场上的大多数 ANC 耳机仅包含上述第三种降噪方式。因此，本文将主要集中讨论 ANC 技术。
主动降噪基础知识
最早的 ANC 降噪技术是在 1936 年 Paul Lueg 提出一项美国专利时引入的，该技术将降噪应用于管道。专利图如下所示。
让我们来看看声波是如何在管道中传播的。当活塞向前移动时，空气颗粒被压缩，该区域的气压会增加。随着活塞向后移动，气压会降低。这变成了一个重复的循环。在红点中，您可以观察波形和压力随时间的变化。
在此处查找有关声波的更多详细信息。
https://resource.isvr.soton.ac.uk/spcg/tutorial/tutorial/Tutorial_files/Web-basics-sound.htm
图片来源：
https://resource.isvr.soton.ac.uk/spcg/tutorial/tutorial/Tutorial_files/Web-basics-sound.htm
Paul Lueg 的想法是在管道中安装一个麦克风来记录上层管道的声压，同时从下部管道发出相同音量但相位相反的声波，试图消除来自下部管道的噪音。这种现象如下图所示。

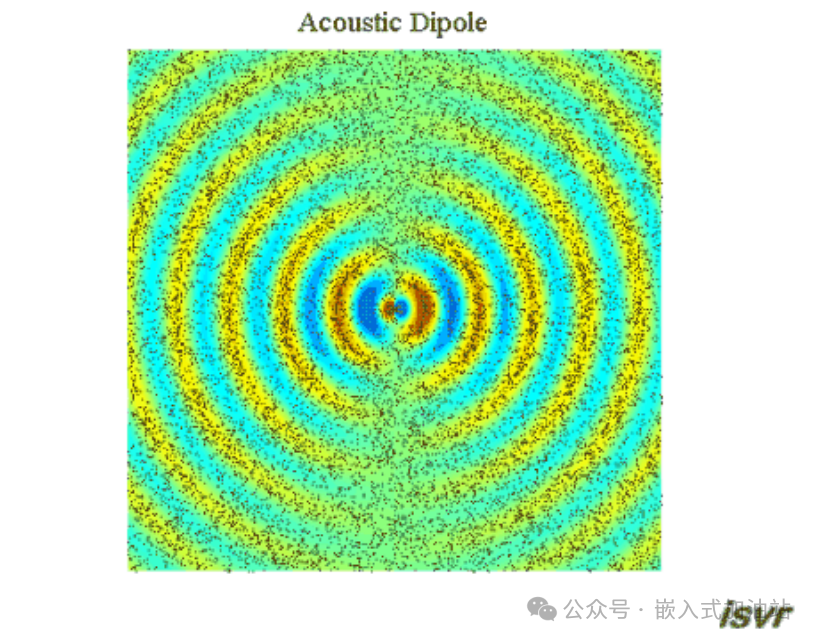

这种现象称为偶极子，是由两个相位相反的声源形成的声场。在中心区域，由于两个波的相位相反，会产生破坏性波，使声压为零。
图片来源：
http://resource.isvr.soton.ac.uk/spcg/tutorial/tutorial/Tutorial_files/Web-further-dipoles.htm

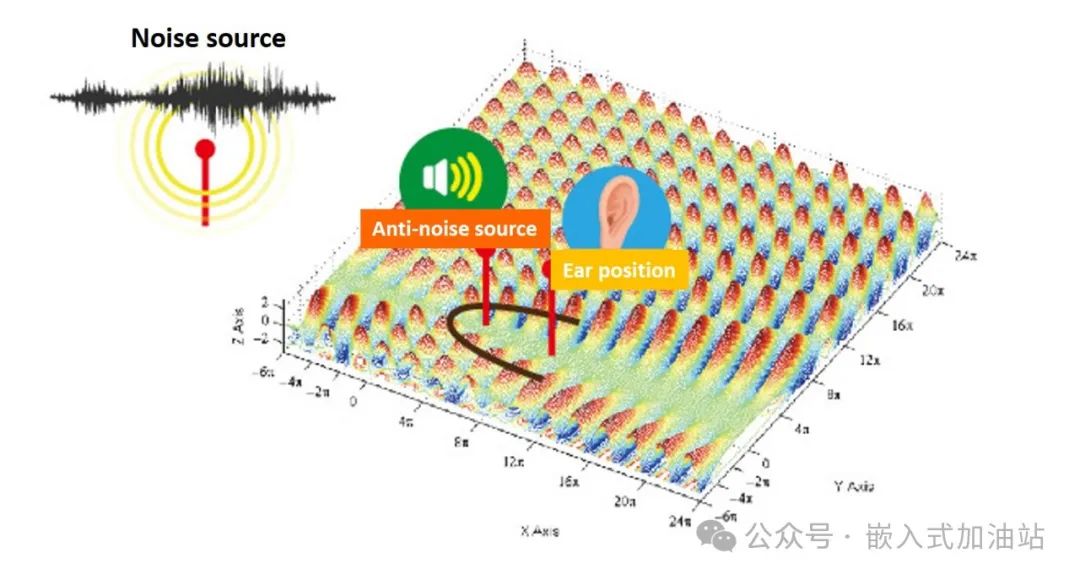

降噪产品想要实现主动降噪，必须进行适当的设计。降噪耳机的基本概念如下图所示。

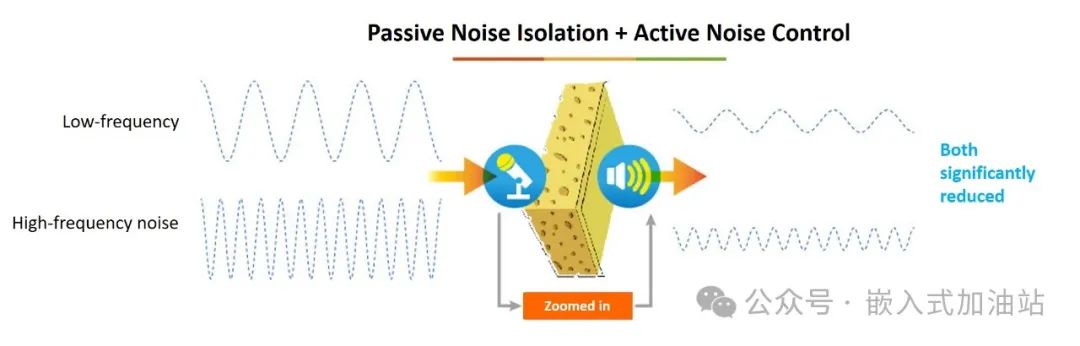

通常，主动降噪不能独立存在。它通常与被动噪声隔离技术相结合，效果更好，如下所示。

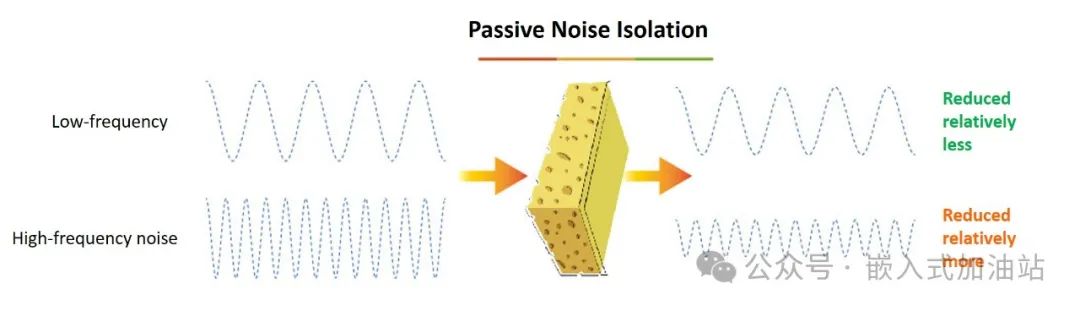

被动噪声隔离主要依赖于它的制造材料，通常对高频有更好的效果。如果对低频使用被动噪声隔离，则所需的材料体积将非常大。由于相仿干扰，主动噪声控制可以更好地处理较低频率。被动噪声隔离和主动噪声控制是相辅相成的。
在讨论 ANC 耳机的降噪和隔音性能时，必须同时考虑被动隔音和主动降噪水平。
Noise Cancelling Headphones 测试设置

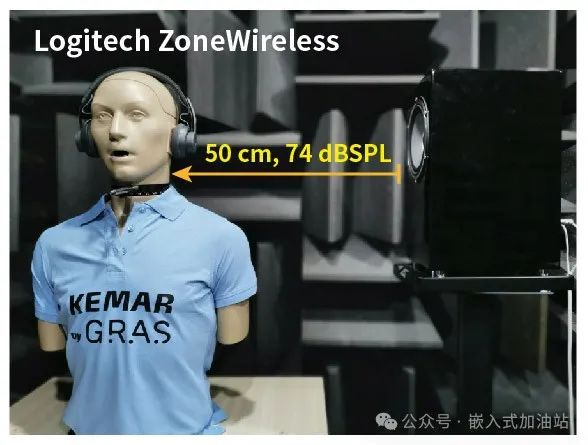

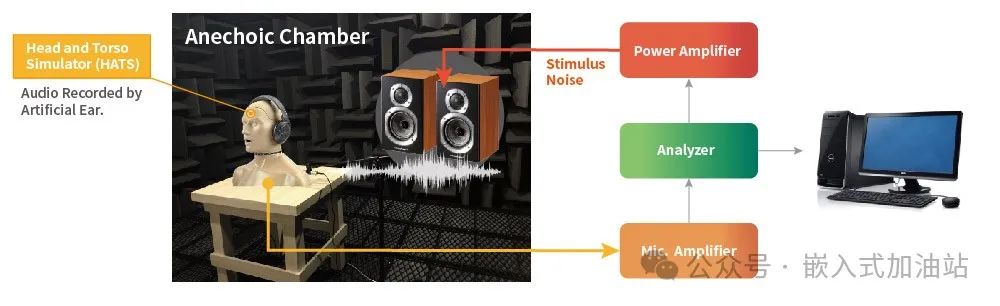

为了评估降噪耳机的性能，将 DUT 放置在头部和躯干模拟器 （HATS） 上。通过人工耳测量降噪前后的音量，以评估降噪效果（计算插入损耗）。
测试设置
在以下条件下评估降噪性能：
-
在不佩戴耳机的情况下，在人工耳中测量性能。
-
性能是在佩戴非 ANC 耳机的情况下测量的（测量被动噪声隔离）。
-
性能是在佩戴 ANC 耳机的情况下测量的
从第二个测试结果中减去第一个测试结果得到被动噪声隔离性能，从第三个测试结果中减去第二个测试结果得到主动噪声控制性能。
结果
下图是罗技 ZoneWireless 耳机的测试结果：
测试 1
图 1 显示了被动噪声隔离的性能。可以看出，噪声隔离更适合高频。衰减在 2kHz 时超过 6dB，t 在 7kHz 时上升到 33dB（橙色圆圈）。但是，被动噪声隔离对于较低频率并不那么有效，即使音量增加（绿色圆圈）也是如此。
测试 2
图 2 显示了有源噪声控制的性能。可以看出，它主要集中在低频降噪上。对于本产品，低于 600Hz 的衰减超过 2dB，在 230Hz 附近有大约 -10 dB 的衰减（橙色圆圈）。
测试 3
图 3 显示了开启 ANC 时的总体降噪效果。可以看出，低频在 230Hz（绿色圆圈）时具有 10dB 左右的降噪效果，在 6kHz 时（蓝色圆圈）具有 39dB 左右的降噪效果。
