C语言网络编程实现组播(多播)

1、组播IP划分

224.0.0.0～224.0.0.255		为预留的组播地址（永久组地址），地址224.0.0.0保留不做分配，其它地址供路由协议使用；
224.0.1.0～224.0.1.255		是公用组播地址，可以用于Internet；欲使用需申请。
224.0.2.0～238.255.255.255	为用户可用的组播地址（临时组地址），全网范围内有效；
239.0.0.0～239.255.255.255	为本地管理组播地址，仅在特定的本地范围内有效。

2、多播地址与 MAC 地址的映射

IPv4 的 D 类地址是多播地址。IEEE 把一块以太网多播组地址分给 IANA 以支持IP多播。块的地址都以01:00:5e 开头,第 25 位为 0,低 23 位为 IPv4 多播地址( D类地址 )的低 23 位。

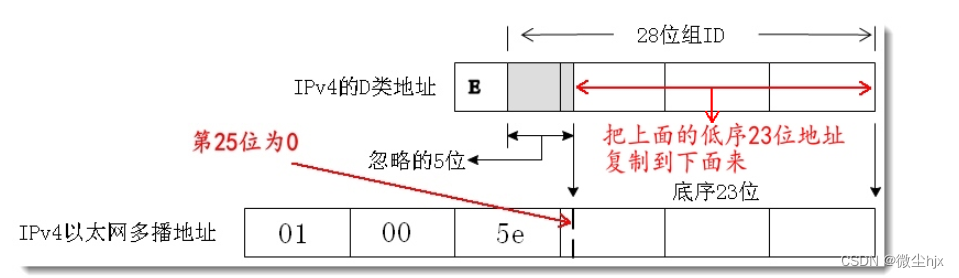

IPv4 多播地址与 MAC 地址的映射关系如图所示

由于多播地址( D类地址 )中的最高 5bit 在映射过程中被忽略，因此每个以太网多播地址对应的多播组是不唯一的。32 个不同的多播组号被映射为一个以太网地址。例如，多播地址 224.128.64.32（十六进制 e0.80.40.20）和 224.0.64.32（十六进制 e0.00.40.20）都映射为同一以太网地址01:00:5e:00:40:20。

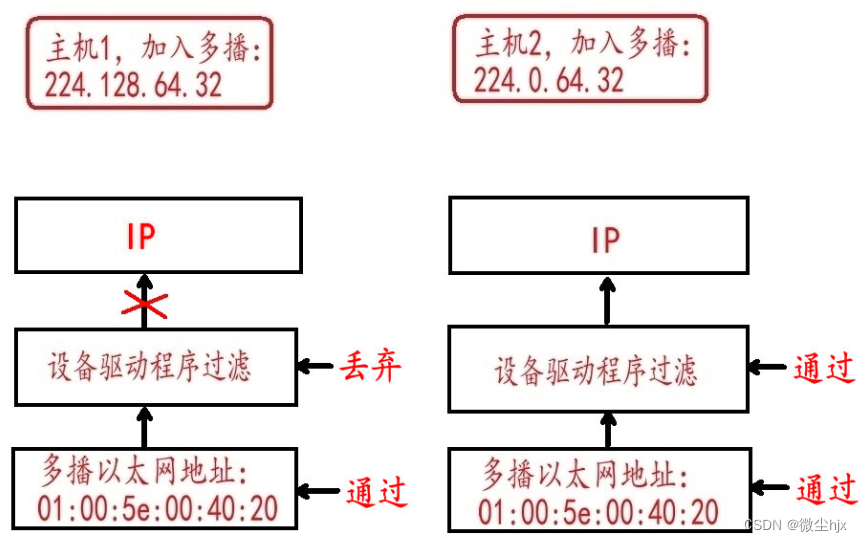

既然地址映射是不唯一的，那么设备驱动程序或IP层就必须对数据报进行过滤。因为网卡可能接收到主机不想接收的多播数据帧，如下图，假如主机 1 加入的多播为 224.128.64.32，主机 2 加入的多播为 224.0.64.32，我们想给 224.0.64.32 所在的多播组 ( 主机 2 ) 发送信息，数据经过网卡时，224.128.64.32 (主机 1 ) 和 224.0.64.32 (主机 2 ) 所在多播组的网卡都会收到数据，因为它们的 MAC 地址都是 01:00:5e:00:40:20。这时候，如果网卡不提供足够的多播数据帧过滤功能，设备驱动程序就必须接收所有多播数据帧，然后对它们进行过滤，这个过滤过程是网络驱动或IP层自动完成。

4、套接字选项

#include <sys/types.h>
#include <sys/socket.h>

int setsockopt(int sockfd, int level, int optname,const void *optval, socklen_t optlen);
int getsockopt(int sockfd, int level, int optname, void *optval, socklen_t*optlen);

sockfd：标识一个套接口的描述字。
level：选项定义的层次；支持
SOL_SOCKET
IPPROTO_TCP
IPPROTO_IP
IPPROTO_IPV6
optname：需设置的选项。
optval：指针，指向存放选项待设置的新值的缓冲区。
optlen：optval缓冲区长度。

a、选项 IP_MULTICASE_TTL

允许设置超时TTL，范围为0～255之间的任何值，例如：

unsigned char ttl=255;
setsockopt(s,IPPROTO_IP,IP_MULTICAST_TTL,&ttl,sizeof(ttl));

 b、选项IP_MULTICAST_IF

用于设置组播的默认网络接口，会从给定的网络接口发送，另一个网络接口会忽略此数据。例如：

struct in_addr
{
    in_addr_t s_addr;
}
struct in_addr addr;
setsockopt(s,IPPROTO_IP,IP_MULTICAST_IF,&addr,sizeof(addr))

c 、选项IP_MULTICAST_LOOP

用于控制数据是否回送到本地的回环接口。例如：

unsigned char loop;
setsockopt(s,IPPROTO_IP,IP_MULTICAST_LOOP,&loop,sizeof(loop))

参数loop设置为0禁止回送，设置为1允许回送

d、选项IP_ADD_MEMBERSHIP

加入某个广播组，之后就可以向这个广播组发送数据或者从广播组接收数据。此选项的值为mreq结构，成员imn_multiaddr是需要加入的广播组IP地址，成员imr_interface是本机需要加入广播组的网络接口IP地址。例如：

struct ip_mreq
{
      struct in_addr imn_multiaddr; /*加入或者退出的广播组IP地址*/
      struct in_addr imr_interface; /*加入或者退出的网络接口IP地址*/
}

struct ip_mreq mreq;
setsockopt(s,IPPROTO_IP,IP_ADD_MEMBERSHIP,&mreq,sizeof(mreq))

 e、选项IP_DROP_MEMBERSHIP

用于从一个广播组中退出。例如：

struct ip_mreq mreq;
setsockopt(s,IPPROTP_IP,IP_DROP_MEMBERSHIP,&mreq,sizeof(sreq))

其中mreq包含了在IP_ADD_MEMBERSHIP中相同的值.


f、选项SO_REUSEADDR

是一个 socket 选项，用于在关闭 TCP 连接后立即再次使用相同的地址和端口。如果不使用该选项，那么一般情况下要等待一段时间（TIME_WAIT）才能再次使用相同的地址和端口。

int opt = 1;
setsockopt(s, SOL_SOCKET, SO_REUSEADDR, (const void  *)&opt, sizeof(opt));

g、选项SO_BINDTODEVICE

指定网卡去发送数据


struct ifreq
{
    char ifr_name[IFNAMSIZ]; /* Interface name */
    union {

        struct sockaddrifr_addr;
        struct sockaddrifr_dstaddr;
        struct sockaddrifr_broadaddr;
        struct sockaddrifr_netmask;
        struct sockaddrifr_hwaddr;
        short ifr_flags;
        int ifr_ifindex;
        int ifr_metric;
        int ifr_mtu;
        struct ifmapifr_map;
        char ifr_slave[IFNAMSIZ];
        char ifr_newname[IFNAMSIZ];
        char *ifr_data;
    };
};

struct ifreq interface;
memset(&interface,0,sizeof(interface));
strncpy(interface.ifr_ifrn.ifrn_name, “br0”, strlen(ifname));
setsockopt(fd , SOL_SOCKET, SO_BINDTODEVICE, (char *)&interface, sizeof(interface))

5、文件控制

#include <fcntl.h>

int fcntl(int fd, int cmd);

int curFlags = fcntl(fd, F_GETFL, 0);
fcntl(fd, F_SETFL, curFlags|O_NONBLOCK);设置非阻塞模式

6、接收示例

/*
*broadcast_client.c - 多播的客户端
*/
#define MCAST_PORT 8888;
#define MCAST_ADDR "224.0.0.88" /*一个局部连接多播地址，路由器不进行转发*/
#define MCAST_INTERVAL 5 /*发送间隔时间*/
#define BUFF_SIZE 256 /*接收缓冲区大小*/

int main(int argc, char*argv[])
{
	int s; /*套接字文件描述符*/
	struct sockaddr_in local_addr; /*本地地址*/
	int err = -1;

	s = socket(AF_INET, SOCK_DGRAM, 0); /*建立套接字*/
	if (s == -1) {
		perror("socket()");
		return -1;
	}

										/*初始化地址*/
	memset(&local_addr, 0, sizeof(local_addr));
	local_addr.sin_family = AF_INET;
	local_addr.sin_addr.s_addr = htonl(INADDR_ANY);
	local_addr.sin_port = htons(MCAST_PORT);

								/*绑定socket*/
	err = bind(s,(struct sockaddr*)&local_addr, sizeof(local_addr)) ;
	if(err < 0) {
		perror("bind()");
		return -2;
	}

										/*设置回环许可*/
	int loop = 1;
	err = setsockopt(s,IPPROTO_IP, IP_MULTICAST_LOOP,&loop, sizeof(loop));
	if(err < 0) {
		perror("setsockopt():IP_MULTICAST_LOOP");
		return -3;
	}

	struct ip_mreq mreq; /*加入广播组*/
	mreq.imr_multiaddr.s_addr = inet_addr(MCAST_ADDR); /*广播地址*/
	mreq.imr_interface.s_addr = htonl(INADDR_ANY); /*网络接口为默认*/
											/*将本机加入广播组*/
	err = setsockopt(s, IPPROTO_IP, IP_ADD_MEMBERSHIP,&mreq, sizeof
	(mreq));
	if (err < 0) {
		perror("setsockopt():IP_ADD_MEMBERSHIP");
		return -4;
	}

	int times = 0;
	int addr_len = 0;
	char buff[BUFF_SIZE];
	int n = 0;
						/*循环接收广播组的消息，5次后退出*/
	for(times = 0;times<5;times++)  {

		addr_len = sizeof(local_addr);
		memset(buff, 0, BUFF_SIZE); /*清空接收缓冲区*/
										/*接收数据*/
		n = recvfrom(s, buff, BUFF_SIZE, 0,(struct sockaddr*)&local_addr, &addr_len);
		if( n== -1)  {
			perror("recvfrom()");
		}
										/*打印信息*/
		printf("Recv %dst message from server:%s\n", times, buff);
		sleep(MCAST_INTERVAL);
	}

									/*退出广播组*/
	err = setsockopt(s, IPPROTO_IP, IP_DROP_MEMBERSHIP,&mreq, sizeof
	(mreq));

	close(s);
	return 0;
}

7、发送示例

/*
*broadcast_server.c - 多播服务程序
*/
#define MCAST_PORT 8888;
#define MCAST_ADDR "224.0.0.88"/ /*一个局部连接多播地址，路由器不进行转发*/
#define MCAST_DATA "BROADCAST TEST DATA" /*多播发送的数据*
#define MCAST_INTERVAL 5 /*发送间隔时间*/
int main(int argc, char*argv)
{
    int s;

    struct sockaddr_in mcast_addr;
    s = socket(AF_INET, SOCK_DGRAM, 0); /*建立套接字*/

    if (s == -1) {
        perror("socket()");
        return -1;
    }

    memset(&mcast_addr, 0, sizeof(mcast_addr));    /*初始化IP多播地址为0*/

    mcast_addr.sin_family = AF_INET;             /*设置协议族类行为AF*/
    mcast_addr.sin_addr.s_addr = inet_addr(MCAST_ADDR);/*设置多播IP地址*/
    mcast_addr.sin_port = htons(MCAST_PORT);             /*设置多播端口*/

    /*向多播地址发送数据*/
    while(1) {

        int n = sendto(s,MCAST_DATA, sizeof(MCAST_DATA),0, (struct sockaddr*)&mcast_addr, sizeof(mcast_addr)) ;

        if( n < 0) {
            perror("sendto()");
            return -2;
        }

        sleep(MCAST_INTERVAL); /*等待一段时间*/
    }

    return 0;
}
