实验三 VLAN基本配置
第一关
打开桌面的Cisco packet tracer软件
(软件需要登录 但是可以使用游客登录 打开软件后点击右下角 ghost login 弹出网页后关闭网页 右下角变成了 conform ghost 点击后即可使用)

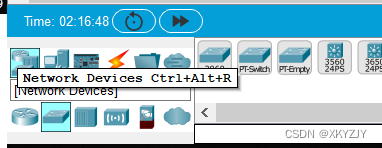

1.选择网络设备

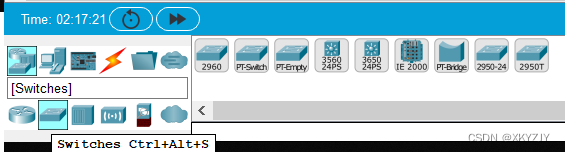

2.选择交换机

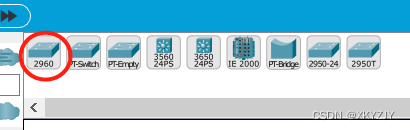

3.在交换机中选择2960型号的交换机

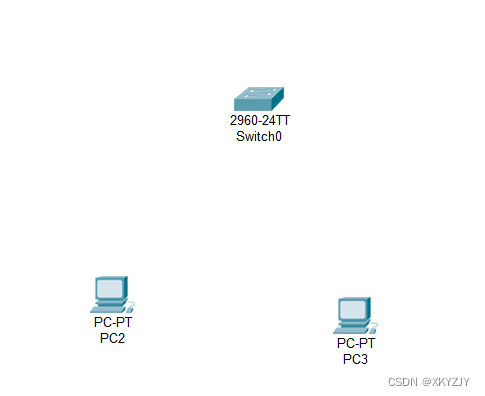

4.将其拖入到面板中

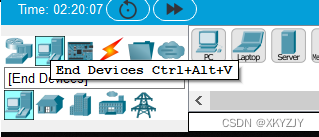

5.选择端设备
6.在端设备选项中选择PC并拖入到面板中

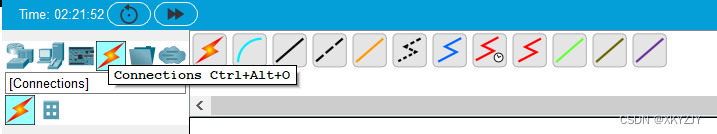

7.选择连接选项

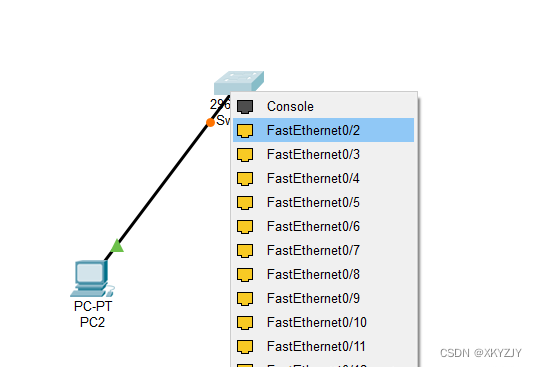

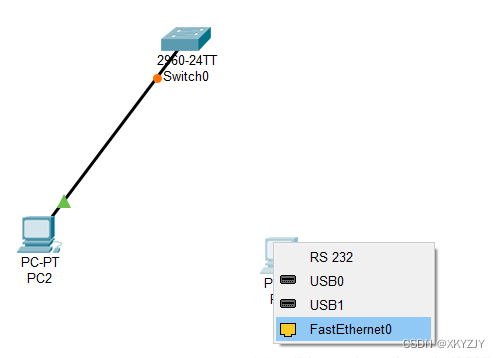

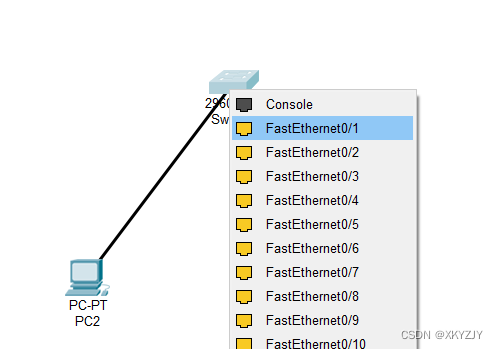

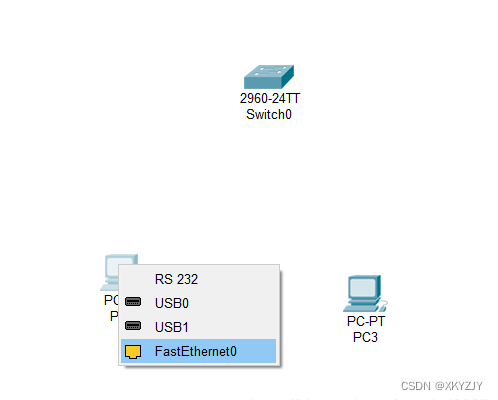

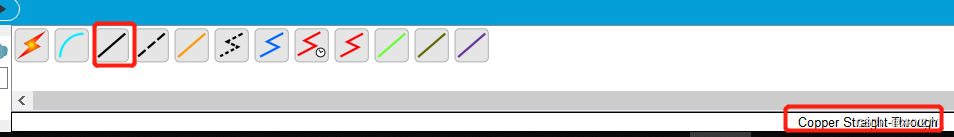

8.选择直通线,将两台PC的FastEthernet口连接到交换机(这里按照题目中图里的线链接(虚直线))

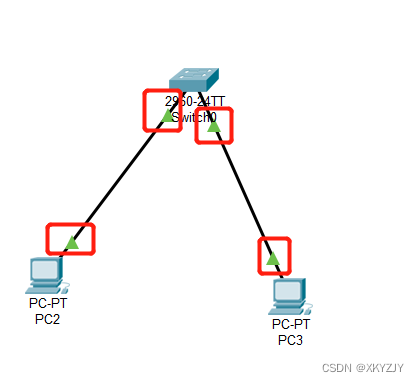

9.连接好后设备连线出将会变为绿色

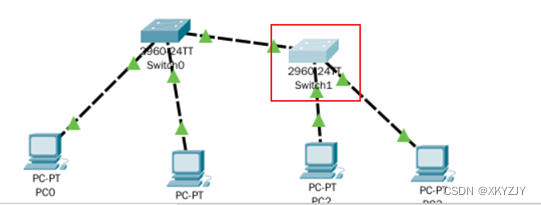

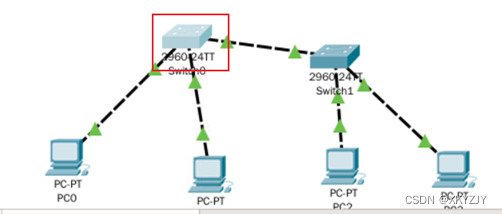

10.连接好如图所示
(题目中给出
PC0的0链接Switch0的0/1
PC1的0链接Switch0的0/2
PC3的0链接Switch1的0/1
PC4的0链接Switch2的0/2
Switch0的0/3链接Switch1的0/3)

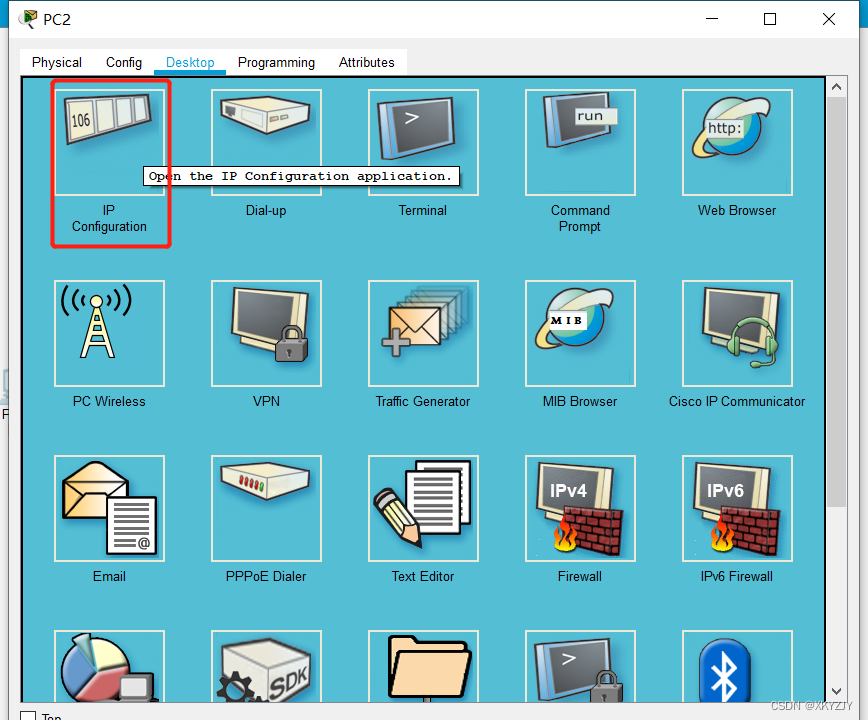

11.点击PC0,进入PC0窗口,选择Desktop选项卡,选择IP Configuration
12.配置相关参数
(题目中给出
PC0的ip为192.168.1.2
PC1的ip为192.168.1.3
PC2的ip为192.168.1.4
PC3的ip为192.168.1.5
)
13.使用某一台PC ping 另一台(测试每一台的互通)

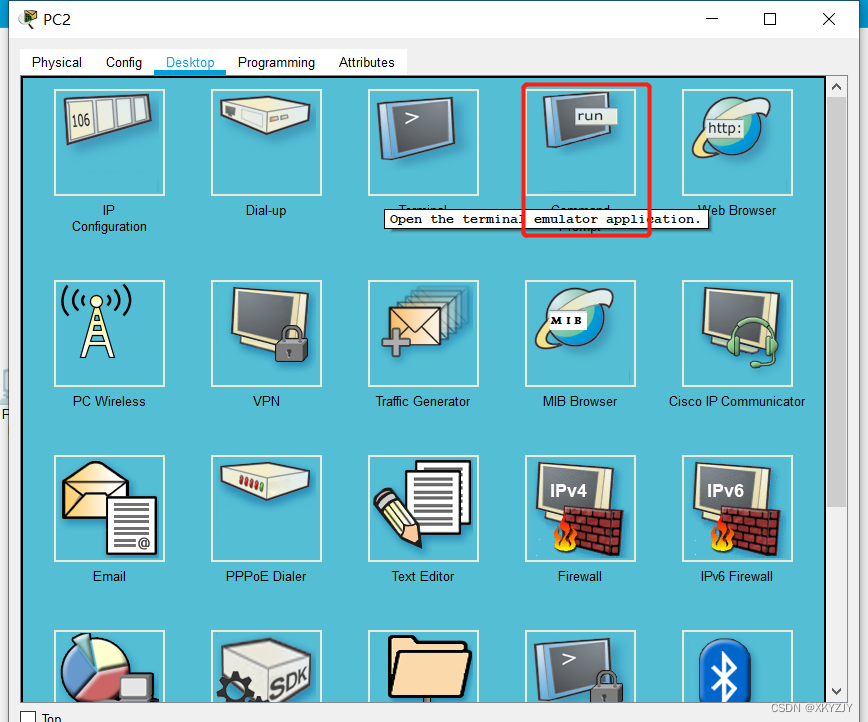

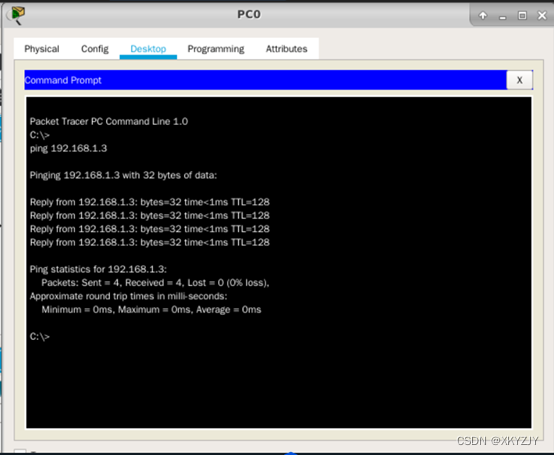

打开pc0的desktop标签内的command prompt 输入ping 192.168.1.3并回车执行
查看是否可以ping通 其他的同理
14.点击2960-24TT
选择上方的CLI标签 如果下方的输入框中最底部是SwitchXXX之类的 输入exit并回车
可多次执行直到有空行(如果输入不了就先点几下回车就可以了)
然后输入左边第(5)步创建VLAN给出的代码 每一行都要回车
在第二个交换机同理执行一次上面的步骤

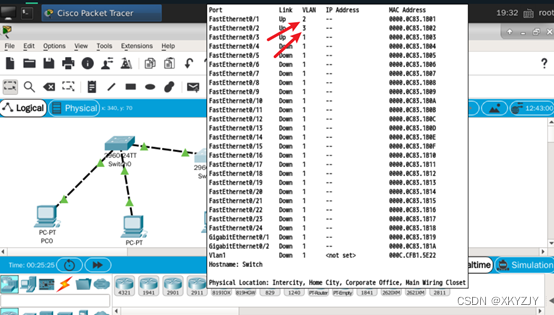

15.成功后 将鼠标放在其中一个交换机上可以看到VLAN 2和VLAN 3
(可使用 show vlan 查看当前交换机配置列表)
成功后所有主机间ping不通
16.然后进行第(5)步 配置交换机机之间连接口的trunk模式。
这一步的代码依旧在两台主机的CLI中执行(建议打开CLI后多执行几次exit 然后再点几次回车)
输入
enable
conf t
interface fa 0/3
switch mode trunk
switchport trunk allowed vlan all
(注意:上面这一步switchport中间没有空格)
(如果出现% Invalid input detected at ‘^’ marker 就是输入错误或者输入的位置不对,也就是需要检查输入的是否正确或者是否进入正确的位置)
所有主机互相ping
PC0(192.168.1.2)ping PC1(192.168.1.3) 不通
PC0(192.168.1.2)ping PC2(192.168.1.4) 通
PC0(192.168.1.2)ping PC3(192.168.1.5) 通
PC2(192.168.1.4)ping PC3(192.168.1.5) 不通
PC2(192.168.1.4)ping PC1(192.168.1.3) 通
PC2(192.168.1.4)ping PC0(192.168.1.2) 通

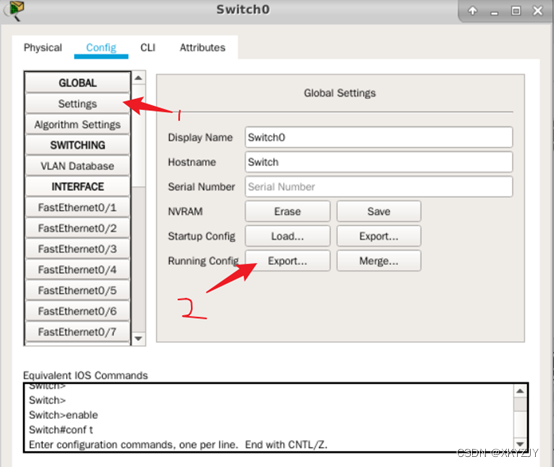

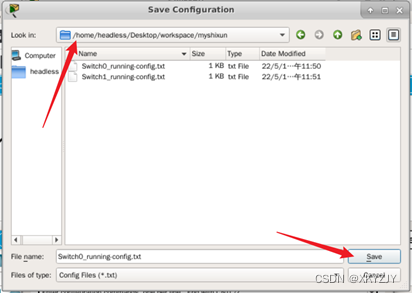

17.最后,导出交换机配置文件到指定目录完成测评
选择左边的headless然后选择Desktop/workspace/myshixun
点击下方的save(文件名默认的就是正确的)
然后测评
