imx8qm学习笔记之memory map

物理内存

从系统管理员的角度来看，物理内存映射如下。系统内存映射由AP处理器看到。所有其他的都将引用系统内存映射，并显示为子集。

系统中有几个主要的地址映射：

•系统内存映射，在AP核中也被视为相同

•DAP内存映射，与系统内存映射极为相似。

•系统控制器内存映射。这是从M$core形成系统控制器的内存映射。它是一个独立的32位映射，它将窗口包含到整个系统内存映射的各个部分。

•M4内存影射图（2），实际上有2个，它们与系统控制器地图相似。每个M4核心都看到自己的本地地址空间，并且可以通过几个映射寄存器来查看系统



大多数设备通常通过一组MMU转换表访问物理地图。这些都是其他地方描述。本章只关注物理地址（即所有地址转换的最终输出）





这样映射的目的是遵循ARM处理器的ARM推荐。它基于V8架构，并假设一个36位物理地址。一般来说，任何物理地址位在第35位上都被忽略了。映射地图被分成多个部分。每个部分都是ROM，这是某种类型的特殊内存（例如内部内存）、外围设备和IO/DRAM。ARM架构的一个原则是，单个页面中的函数类型是相同的，并且一般不应该分开（例如ROM vs RAM、DRAM和外围空间）。

从历史上看，这是在4 KB的间隔上完成的，但是随着V8的出现，建议使用这种方式使用64 KB的页面。这是在这张地图上完成的。

M系列核心通常仍在使用4 K页面，一些折衷方案是在这些地图映射。

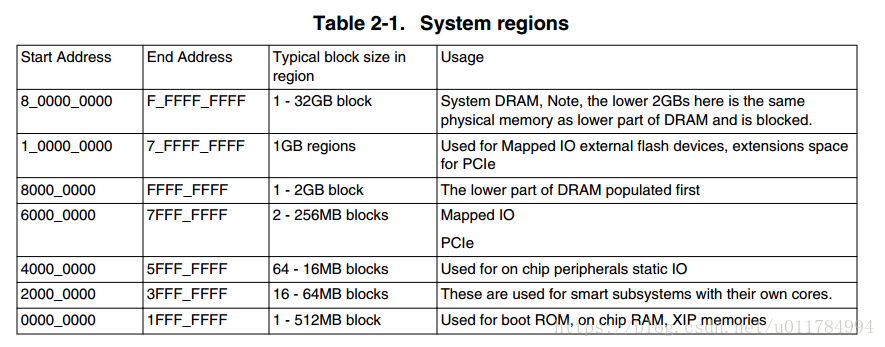

在非常高的水平上，地图被分成4 GB以下的空间，4 GB和64 GB之间的空间。在大多数情况下，较低的范围可以从32位地址设备访问。每个内存空间被分割成若干个较小的块，用于不同类型的用途。如下表所述。

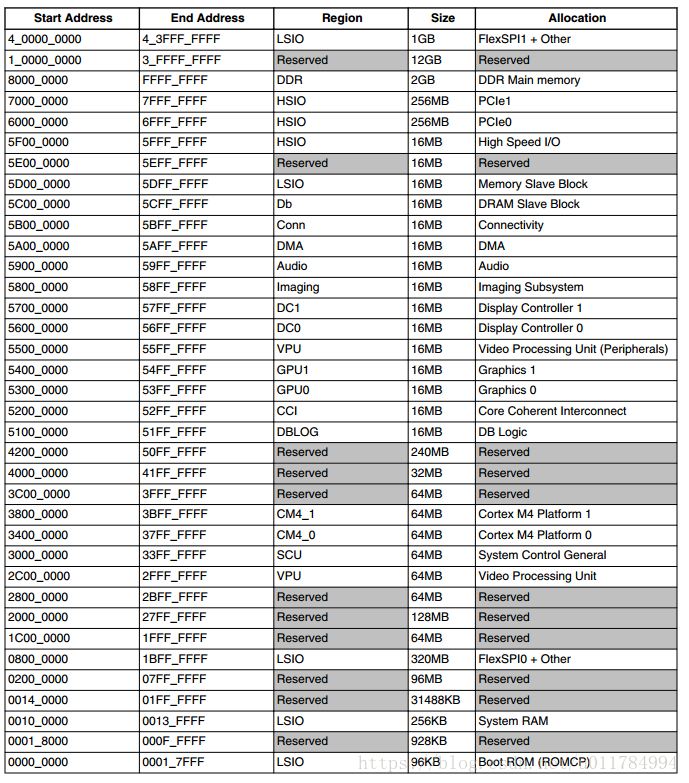

整个系统的内存











虚拟内存系统架构(VMSA)

2.1 VMSAv8-64

• VMSA的基本思想是程序、数据、堆栈的总和内存大小可以超过物理存储器的大小，OS把当前使用的部分送入到内存中，而把其他未被使用的部分保存在磁盘上。例如，对一个16MB的程序和一个内存只有4MB的机器，OS通过调度，可以决定各个时刻将哪4M的内容送入内存中，并在需要时在内存和磁盘间交换程序片段，这样就可以把这个16M的程序运行在一个只具有4M内存机器上了。

• VMSA 提供MMU（Memory Management Unit）用于实现PE访问内存的VA->PA地址转换和控制、访问权限、内存属性决定和检查等。



• 相关命名解析

VMSA	描述ARMv8地址转换方案，包括Stage 1 和 Stage 2两个阶段.
VMSAv8-32	描述AArch32 地址转换方案，包括单一阶段的地址转换
VMSAv8-64	描述AArch64 地址转换方案，包括单一阶段的地址转换



2.1.1 地址转换系统

MMU-500是系统级的存储管理单元，它基于自身寄存器和转换表中的地址映射和存储器属性，将虚拟地址转换成物理地址。

将这个转换过程分为两个阶段：

• Stage 1 - 将输入的VA转换成PA或者IPA输出。
• Stage 2 - 将IPA转换成PA。
• 或者结合Stage 1和Stage 2将输入的VA->IPA->PA。

• 地址类型

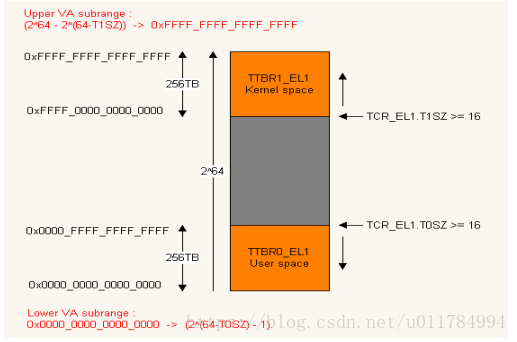

VA(虚拟地址)	我们可看到的地址都是虚拟地址，最大宽度支持48bit，AArch64下VA地址空间分为顶部VA和底部VA两个子区域，每个VA子区域最大支持256TB. 。底部VA：0x0000_0000_0000_0000 =>0x0000_FFFF_FFFF_FFFF 。顶部VA：0xFFFF_0000_0000_0000 =>0xFFFF_FFFF_FFFF_FFFF 。VA[55]决定使用top VA还是bottom VA
IPA（中间物理地址）	如果不支持Stage 2转换，那么IPA == PA。如果支持Stage2，那么IPA： 。 Stage 1 的OA (Output address) 。 Stage 2 的IA (Input address) 。 最大支持48bit
PA（物理地址）	物理内存单元映射中的地址，可以看做是PE到内存系统的输出地址(OA)，PA最大支持48bit

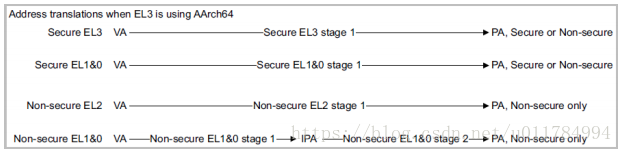

• 地址转换规则(EL3 use AArch64)

。Secure状态下只支持Stage 1地址转换

。Non-secure EL1/EL0既支持Stage 1 也支持Stage 2地址转换.

。只有EL2才支持Stage 2，所以Stage 2只为EL2服务的







• 转换表格式支持

。使用64bit descriptor entries（描述符实例）

。最高支持4个Level的地址查找

。Input address （IA）最高支持48bit

。Output address （OA）最高支持48bit

。转换颗粒尺寸支持三种大小：4KB\16KB\64KB （和Page size概念类似）

具体请参考：https://blog.csdn.net/forever_2015/article/details/50285955
