Altium designer—元器件建3D封装

已于 2022-10-06 20:26:41 修改
阅读量6.2k 收藏 39
点赞数 8
分类专栏： Altium designer 文章标签： Altium designer AD封装 3D封装 器件3D封装
于 2022-10-06 20:23:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011816009/article/details/127187047
版权

本文介绍一种使用AD软件给元器件建立3D封装的简便方法，只需要在网站上下载好需要的3D封装图，然后再导入软件即可。

3D封装软件链接如下：
https://www.3dcontentcentral.cn/default.aspx

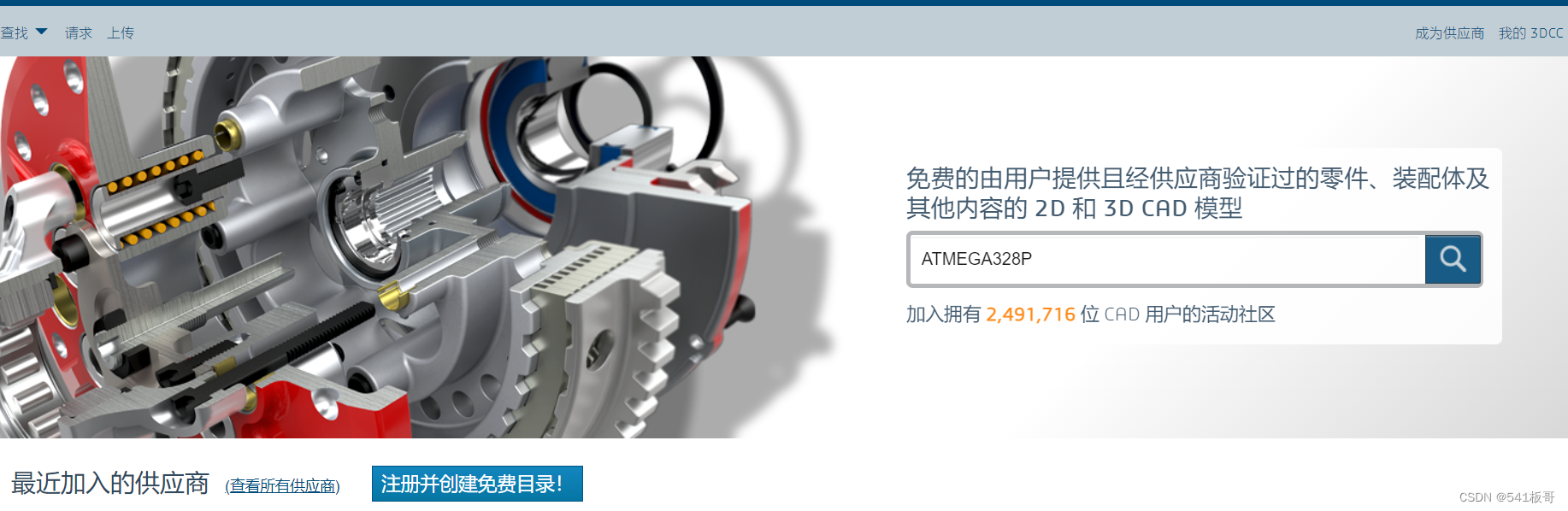

打开上述网址，注册好之后，搜索需要的元器件封装
在这里插入图片描述
在这里插入图片描述

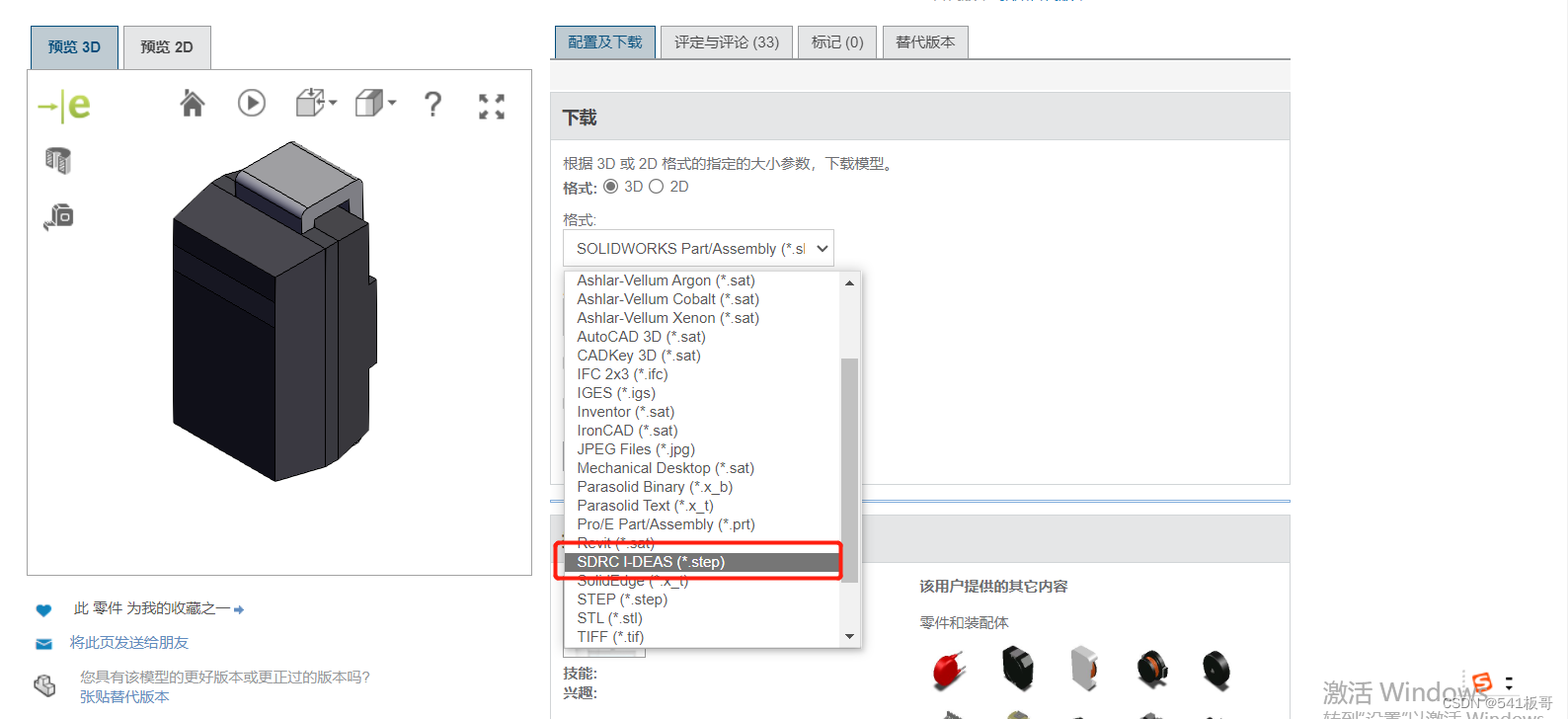

点击元器件的3D模型图，选择下载格式为“*.step”

在这里插入图片描述

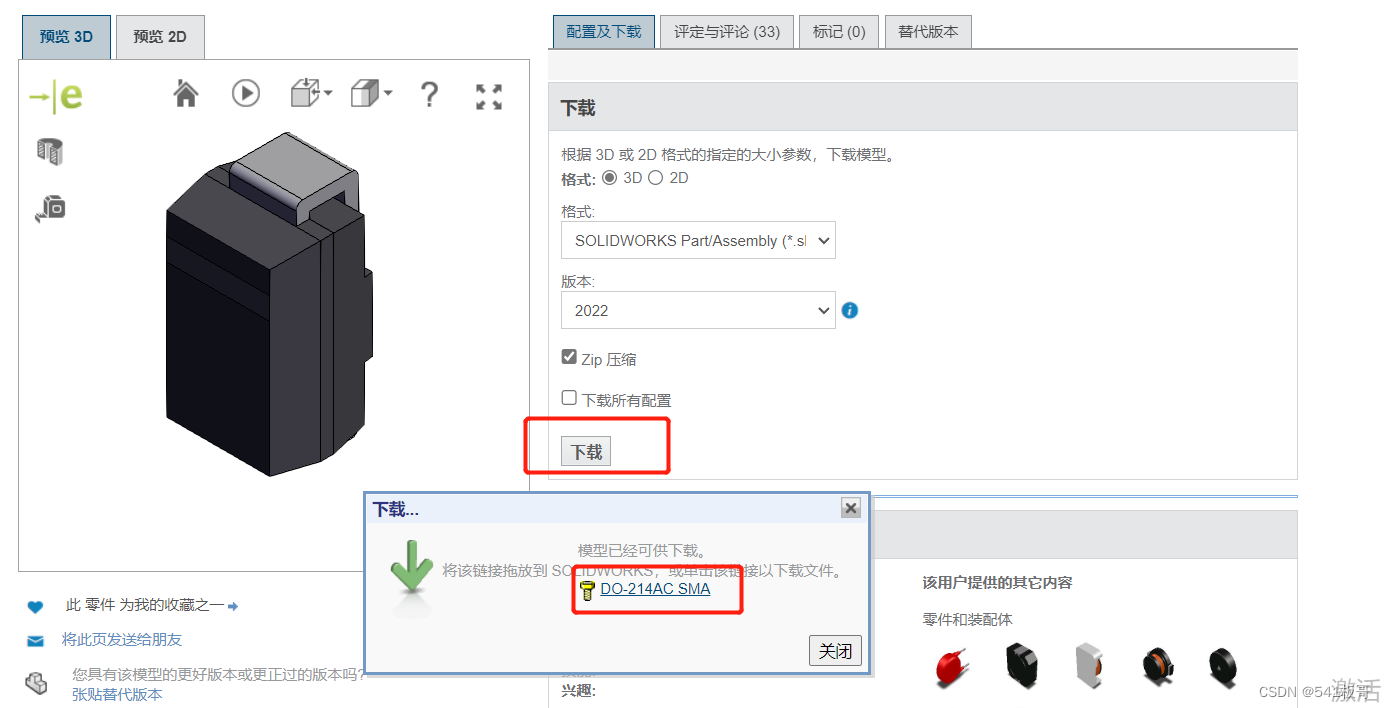

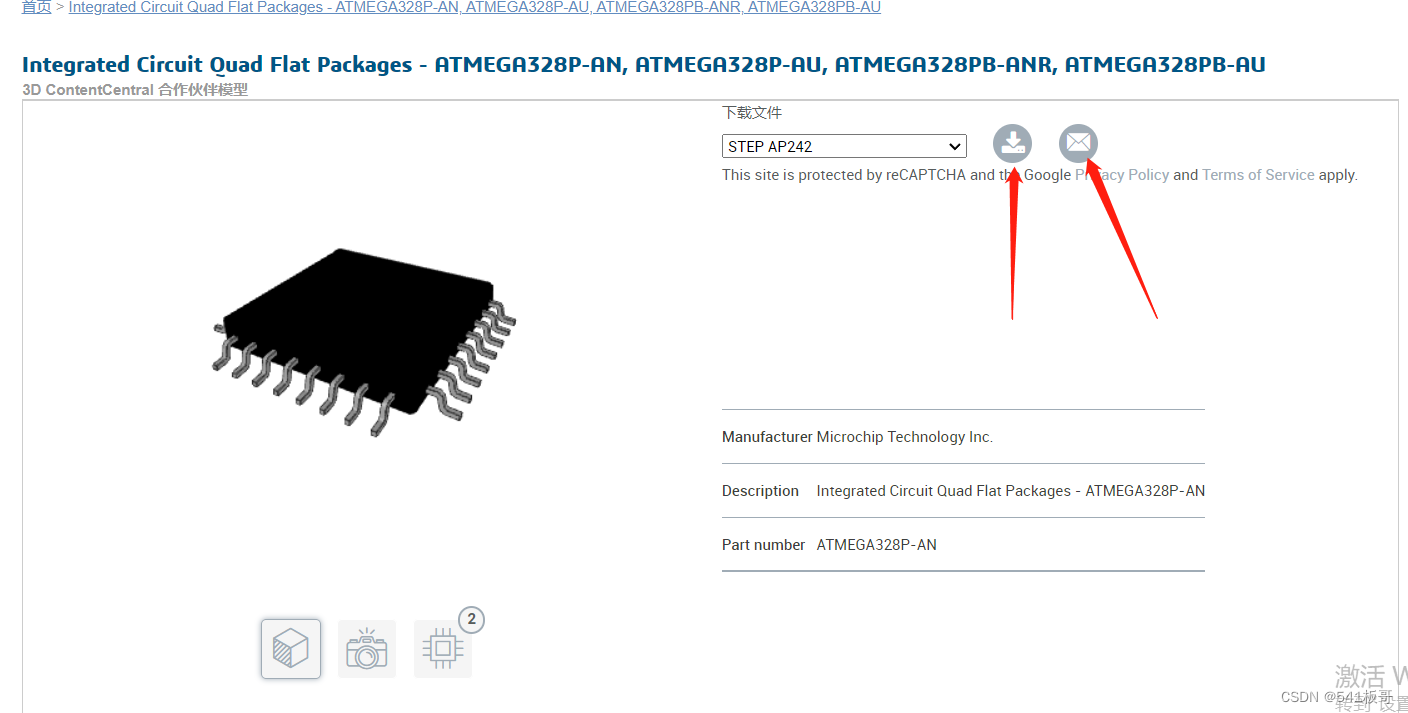

当然有的器件可能是下面的形式，点击“下载”或者“邮件发送”

在这里插入图片描述
在这里插入图片描述

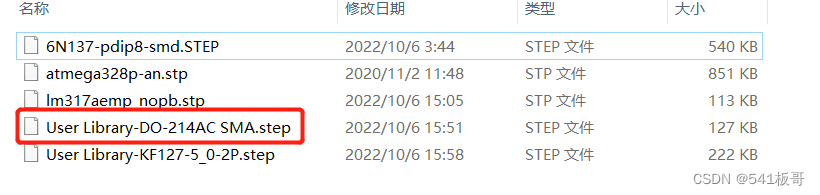

下载完.step文件后，在AD软件中打开器件封装库，再导入.step文件即可

在这里插入图片描述

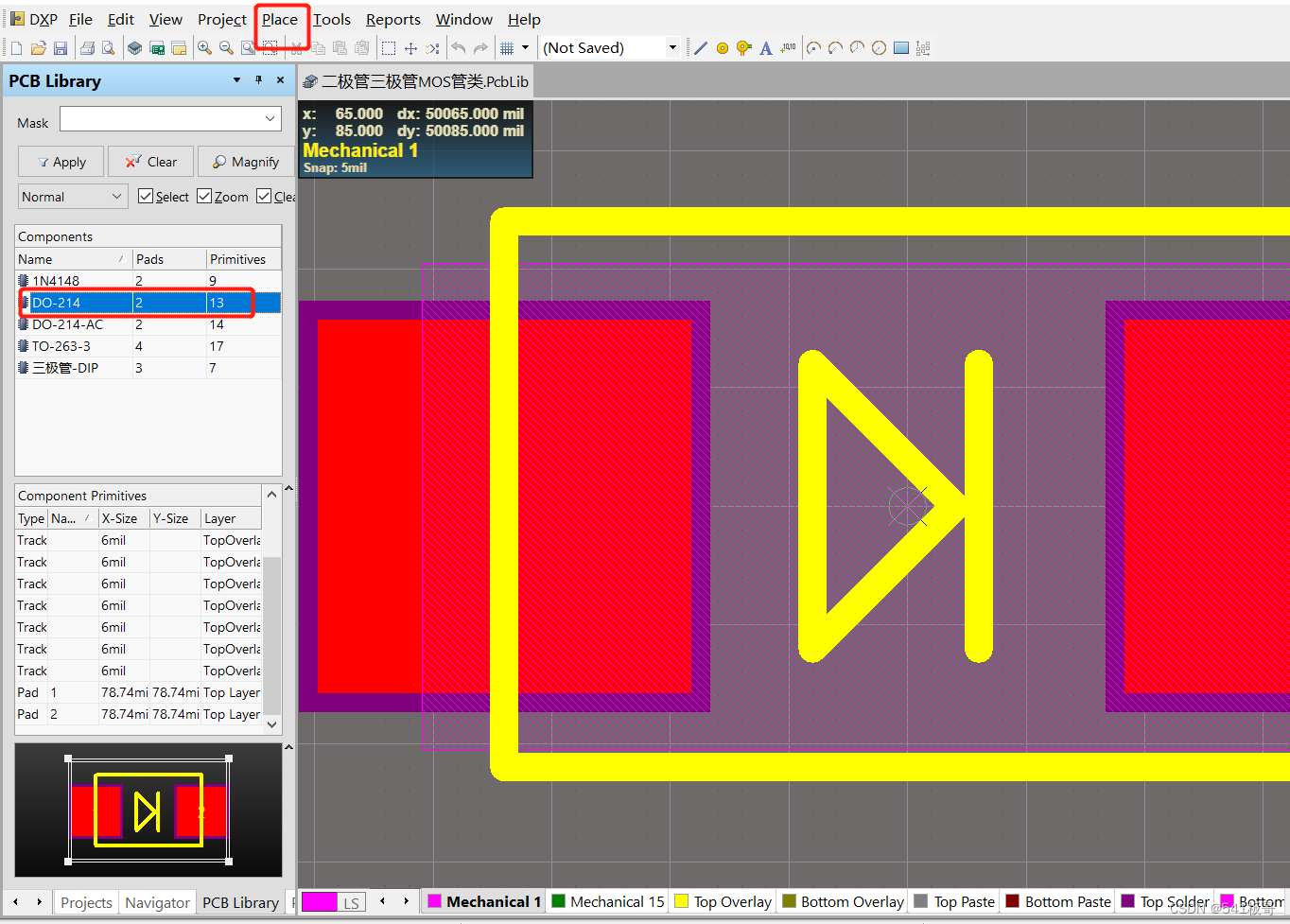

选中器件封装，点击“Place”–点击“3D Body”

在这里插入图片描述

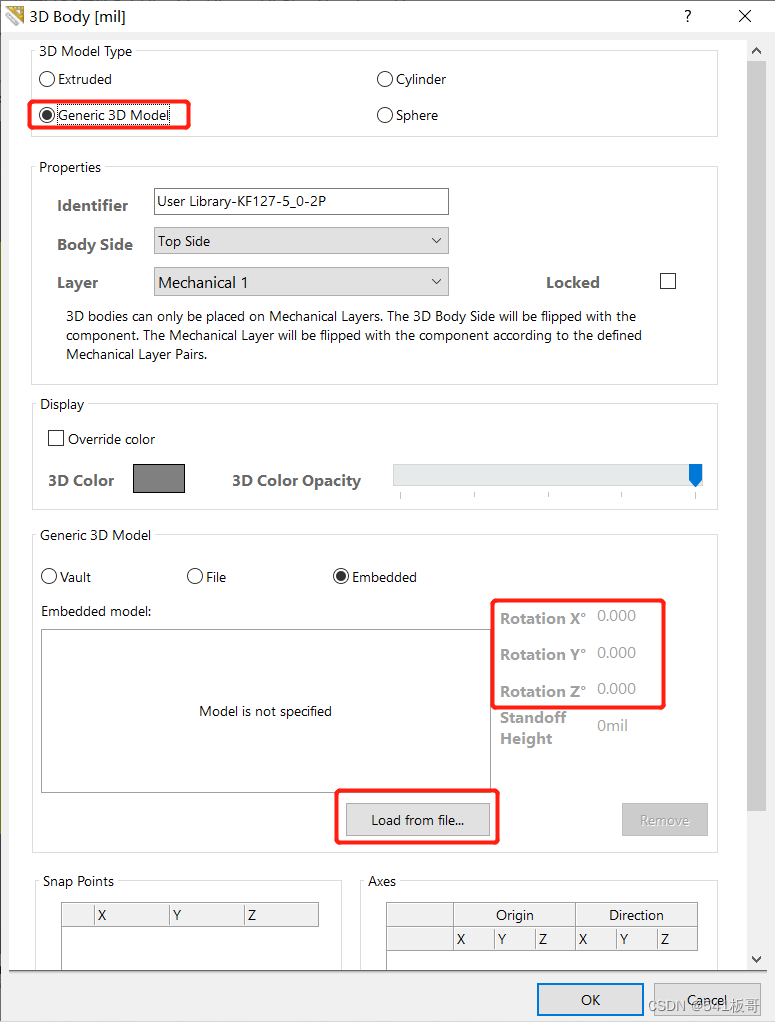

导入3D文件，可以通过调整XYZ维度的角度来和2D图贴合

在这里插入图片描述

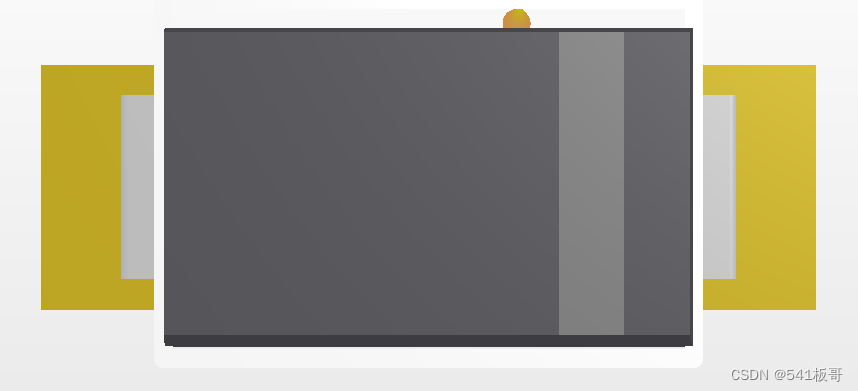

最终导入后的3D效果图如下：

在这里插入图片描述

至此，一个完整的3D封装图建立完成
