fftw的使用

最新推荐文章于 2022-09-13 21:30:00 发布

zy_ky

最新推荐文章于 2022-09-13 21:30:00 发布

阅读量6.9k

点赞数 14

分类专栏： C++

原文链接：https://www.docin.com/p-1247883763.html

版权

C++ 专栏收录该内容

46 篇文章 8 订阅

订阅专栏

文章目录

获取方法
功能介绍
程序使用方法
分析
- 为什么 in/out要用fftw_malloc函数动态分配
使用扩展
参考链接

获取方法

FFTW首页：http://www.fftw.org/

据说FFTW是世界上最快的FFT。

下载地址：http://www.fftw.org/download.html

功能介绍

ps：以下部分来自于fftw官方网页的翻译。

FFTW软件包是由麻省理工学院的Matteo Frigo和Steven G. Johnson开发的。
FFTW是一个C子例程库，用于计算一个或多个维度的离散傅里叶变换(DFT)、任意输入大小、实数或者复数，(以及离散余弦/正弦变换或DCT/DST)。FFTW作为一个免费软件，将会成为大多数应用程序的FFT库。
在各种平台上执行的基准测试表明，FFTW的性能通常优于其他公开可用的FFT软件，甚至与供应商调优的代码具有竞争力。然而，与供应商调优的代码相比，FFTW的性能是可移植的:同样的程序不需要修改就可以在大多数架构上执行得很好。“FFTW”这个名字，它代表着“西方最快的傅里叶变换”这个有点古怪的头衔。
fftw的功能特点：

速度。(支持SSE/SSE2/Altivec，从3.0版开始。版本3.3.1支持AVX和ARM Neon。)
可以转换任意维度的数据，一维、多维变换。
数据长度任意，不用局限于2的整数次幂长度。(带有小素数因子的大小是最好的，但是FFTW甚至对素数大小也使用O(N log N)算法。)
纯实数的输入或输出数据的快速转换。
可实现离散余弦变换(DCT)和离散正弦变换(DST)，类型I-IV。(3.0或更高版本。)
对多个跨跃转换的有效处理。(这允许同时转换多个数组、转换多维数组的一个维度或转换多组件数组的一个字段。)
并行转换:使用带有一些线程(例如POSIX)或OpenMP的SMP机器的平台的并行代码。用于分布式内存转换的MPI版本在FFTW 3.3中也可用。
可移植到任何平台与C编译器。
有HTML和其他格式的说明文档。
C和Fortran接口。
免费软件，根据GNU通用公共许可证(GPL，参见FFTW许可证)发布。(对于不希望自己的程序受GPL保护的用户，也可以从MIT购买非免费的许可证。)

版本说明
如果你还在使用FFTW 2.x，请注意FFTW 2.x最后一次更新是在1999年，现已过时。请升级到FFTW 3.x。FFTW 3.x的AP与FFTW 2.x是不兼容的。由于性能和通用性的原因(请参阅FAQ或手册)。所以本文用fftw3来表示。

程序使用方法

加载一个程序库通常使用动态链接的方式。所以我们需要对应的.h头文件、lib和dll链接库文件。

步骤1：下载

地址：http://www.fftw.org/install/windows.html
在这里插入图片描述
解压后发现里面只有dll文件和h头文件，没有lib文件，官方网站的说明如下：
这些dll由我们创建，使用MinGW从GNU/Linux交叉编译;得益于mingw-w64项目，64位版本成为可能。您应该能够从任何编译器调用它们。为了从Visual c++中链接到它们，您需要使用vc++中包含的lib.exe程序创建.lib“导入库”。运行:
lib /def:libfftw3-3.def
lib /def:libfftw3f-3.def
lib /def:libfftw3l-3.def
在64位模式的Visual Studio 2008上，可能在其他情况下，您可能需要显式地指定机器：
lib /machine:x64 /def:libfftw3l-3.def

问题1：为什么dll文件要区分32bit还是64bit？

在这里插入图片描述
不同bit的源代码需要的编译器是不同的，lib文件和dll文件在编译之后，都属于二进制文件，所以是需要区分编译环境的。

问题2：为什么lib文件需要自己生成？

根据官网说明，lib文件是需要自己生成的，为什么lib文件要自己生成？为什么不直接给出？原因为：
DLL也有很多优点，例如不同的语言都可以调用VC++编写的DLL（当然要遵守一定规则），而静态链接库一般只有VC++才能使用。当多个程序调用同一个函数时，使用DLL比使用静态链接库节省系统资源，所以WinAPI都是使用DLL方式的。
也就是说，fftw的dll可以用在任意的编译器上，如果想用在vs上，就需要用lib了，所以lib文件和你的编译平台有关，需要自己用编译平台实现。

问题3：def文件是什么？

.def文件中定义dll的输出函数，.def文件为链接器提供了有关被链接程序的导出、属性及其他方面的信息。
建立新的工程时选择dll自动就能生成一个.def文件，不用自己建的
.def文件的规则为：
　　(1)LIBRARY语句说明.def文件相应的DLL；
　　(2)EXPORTS语句后列出要导出函数的名称。可以在.def文件中的导出函数名后加@n，表示要导出函数的序号为n（在进行函数调用时，这个序号将发挥其作用）；
　　(3).def 文件中的注释由每个注释行开始处的分号 (😉 指定，且注释不能与语句共享一行。
所以在vs上想生成dll的lib导入文件，需要使用vc++中包含的lib.exe程序创建.lib“导入库”。

步骤2：生成lib导入库文件

首先打开vs2015的命令提示符，不是cmd命令窗口。vs2015的命令提示符又分为x86和x64。（x86指的是一种cpu的架构，x86架构的特点是cpu的寄存器是32位的，因此也叫32位cpu。）
在这里插入图片描述

步骤一：输入lib.exe回车。
步骤二：
32bit的在x86命令行提示符输入lib/machine:x86 /def:XXXXX.def
64bit的在x64命令行提示符输入lib/machine:x64 /def:XXXXX.def
其中XXXXX.def应该是绝对路径，也是最终lib和exp文件生成的位置。
拷贝到目标文件就ok了。

步骤3：配置库文件

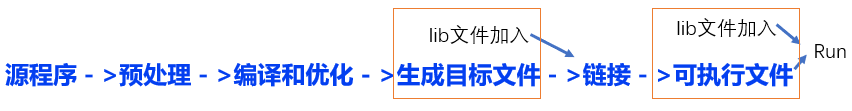

要使用一个库，除了要include其头文件以外（附加包含目录），还要在链接过程中把lib加进去（附加库目录、附加依赖项）。

添加方法：

附加包含目录—添加工程的头文件目录：
项目->属性->配置属性->C/C+±>常规->附加包含目录：加上头文件的存放目录；
附加库目录—添加文件引用的lib静态库路径：
项目->属性->配置属性->链接器->常规->附加库目录：加上lib文件的存放目录；
附加依赖项—添加工程引用的lib文件名：
项目->属性->配置属性->链接器->输入->附加依赖项：加上lib文件名。

步骤4：编程使用

测试程序

#include<stdio.h>
#include<stdlib.h>
#include "fftw3.h"
#define N 5

int main()
{
	int i;
	fftw_complex *din, *out;
	fftw_plan p;
	din = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * N);
	out = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * N);
	if ((din == NULL) || (out == NULL))
	{
		printf("Error:insufficient available memory\n");
	}
	else
	{
		for (i = 0; i<N; i++)/*测试数据*/
		{
			din[i][0] = i + 1;
			din[i][1] = 0;
		}
	}
	p = fftw_plan_dft_1d(N, din, out, FFTW_FORWARD, FFTW_ESTIMATE);
	fftw_execute(p); /* repeat as needed */
	fftw_destroy_plan(p);
	fftw_cleanup();
	for (i = 0; i<N; i++)/*OUTPUT*/
	{
		printf("%f,%fi\n", din[i][0], din[i][1]);
	}
	printf("\n");
	for (i = 0; i<N; i++)/*OUTPUT*/
	{
		printf("%f,%fi\n", out[i][0], out[i][1]);
	}

	if (din != NULL) fftw_free(din);
	if (out != NULL) fftw_free(out);

	system("pause");
	return 0;
}

在这里插入图片描述
结果和matlab计算结果完全相同。

分析

整体步骤：

fftw_malloc分配输入输出内存
输入数据赋值
创建变换方案（fftw_plan）
执行变换（fftw_execute）
释放资源

创建完方案函数原型为：(仅仅是创建方案)

fftw_plan fftw_plan_dft_1d(int n, fftw_complex *in, fftw_complex *out, int sign, unsigned flags);

说明如下：


int n	n为数据个数，可以为任意正整数，但如果为一些小因子的乘积计算起来可以更有效，不过即使n为素数算法仍然能够达到O(nlogn)的复杂度。
fftw_complex *in	如果in和out指针相同为原位运算，否则为非原位运算。
int sign	sign可以为正变换FFTW_FORWARD(-1)，也可以为逆变换FFTW_BACKWORD(+1)，实际上就是变换公式中指数项的符号。需注意FFTW的逆变换没有除以N，即数据正变换再反变换后是原始数据的N倍。
unsigned flags	flags参数一般情况下为FFTW_MEASURE 或 FFTW_ESTIMATE。FFTW_MEASURE表示FFTW会先计算一些FFT并测量所用的时间，以便为大小为n的变换寻找最优的计算方法。依据机器配置和变换的大小（n），这个过程耗费约数秒（时钟clock精度）。FFTW_ESTIMATE则相反，它直接构造一个合理的但可能是次最优的方案。总体来说，如果你的程序需要进行大量相同大小的FFT，并且初始化时间不重要，可以使用FFTW_MEASURE，否则应使用 FFTW_ESTIMATE。FFTW_MEASURE模式下in和out数组中的值会被覆盖，所以该方式应该在用户初始化输入数据in之前完成。

创建完方案（fftw_plan）后，就可以用fftw_execute对指定的数据in/out做任意次变换。如果想变换一个相同大小（N相等）但数据不同的另外一个数组in，可以创建一个新方案，FFTW会自动重用上次方案的信息。这一点其实是非常好的，比如你首先用FFTW_MEASURE模式创建了一个最优的变换方案，只要变换数据的大小不变，你可以用 fftw_plan_dft_1d创建新的方案以对新数据执行变换，同时新变换仍然是最优的。一个fftw_plan只能对固定的in/out进行变换，但可以在变换后改变in的内容（大小不变）以用同一个方案执行新的变换。

为什么 in/out要用fftw_malloc函数动态分配

使用 ANSI C 或者 C++语言中的 malloc，new 等动态分配，由于不同的编译器内存分配策略的不同，可能使分配的数组并没有内存对齐，而内存没有对齐，对 FFTW 性能上的影响将是显著的。当然，你可以使用一些语言的特性让内存对齐，但是，FFTW用了更好的办法， FFTW 提供的 fftw_malloc 函数动态分配。
为什么需要内存对齐需要看我的另一篇博文，动态内存的分配也会涉及内存对齐？，还是不要看了，因为我现在还没有彻底明白怎么回事，先用起来再说吧。。。

使用扩展

plan的种类

FFTW 中，针对不同的情况，提供了下面一些生成策略(plan)的函数接口。

fftw_plan fftw_plan_dft_1d(int n, fftw_complex *in,
fftw_complex *out,int sign, unsigned flags);//一维复数据的DFT、IDFT

fftw_plan fftw_plan_dft_2d(int n0, int n1,fftw_complex
*in, fftw_complex *out,int sign, unsigned flags);//二维复数据DFT、IDFT

fftw_plan fftw_plan_dft_3d(int n0, int n1, int
n2,fftw_complex *in, fftw_complex *out,int sign, unsigned
flags);//三维复数据DFT、IDFT

fftw_plan fftw_plan_dft(int rank, const int
*n,fftw_complex *in, fftw_complex *out,int sign, unsigned
flags);//rank维复数据DFT、IDFT

fftw_plan fftw_plan_dft_r2c_1d(int n, double *in,
fftw_complex *out,
unsigned flags);//一维实数DFT

fftw_plan fftw_plan_dft_c2r_1d(int n, fftw_complex *in,
double *out,
unsigned flags);//一维实数IDFT

fftw_plan fftw_plan_dft_r2c_2d(int n0, int n1,double *in,
fftw_complex *out,
unsigned flags);//二维实数DFT

fftw_plan fftw_plan_dft_r2c_3d(int n0, int n1, int
n2,double *in, fftw_complex *out,unsigned flags);//三维实数DFT

fftw_plan fftw_plan_dft_r2c(int rank, const int *n,double
*in, fftw_complex *out,unsigned flags);//rank维实数DFT

对 plan 的重用

生成一个 plan费时间多，那么，我们可
不可以生成一个 plan，然后在其他的情况下重用这个 plan 呢？答案当然是肯定的。
当然，重用也是有条件的：

输入输出数据的大小相等。
输入输出的数据对齐不变。按照前面所说，都是用 fftw_malloc()就不会有问题了。
变换类型、是否原位变换不变。
具体函数接口如下所列。

void fftw_execute_dft(const fftw_plan p, fftw_complex *in, fftw_complex *out);
void fftw_execute_dft_r2c(const fftw_plan p, double *in, fftw_complex *out);
void fftw_execute_dft_c2r(const fftw_plan p, fftw_complex*in, double *out);

利用wisdom保存plan信息

wisdom 的大体思路就是把生成好的策略相关的配置信息存储在磁盘里，然后在下次重
新运行程序的时候，把策略相关的配置信息重新载入到内存中，这样在重新生成 plan 的时候就可以节约大量的时间。

如何使用 wisdom？
由于FFTW起初是在linux环境下开发的，当我们需要在windows下使用wisdom的时候，我们需要在头文件 fftw3.h 中添加以下代码。

static void my_fftw_write_char(char c, void *f)
{ fputc(c, (FILE *)f);}

#define fftw_export_wisdom_to_file(f) fftw_export_wisdom(my_fftw_write_char, (void*)(f))

static int my_fftw_read_char(void *f)
{ return fgetc((FILE *)f);}

#define fftw_import_wisdom_from_file(f) fftw_import_wisdom(my_fftw_read_char, (void*)(f))

如果您需要使用其他的精度，则添加代码的方法类似。
wisdom 存储起来的不是 plan 本身，而是和 plan 相关的配置信息，例如内存、寄存器等。所以我们在把 wisdom 载入到内存中后，我们还是需要调用生成 plan 的函数的。使用 wisdom的基本代码框架如下所示。

/* 导出wisdom */
fftw_complex *in = NULL, *out = NULL;
fftw_plan p;
in = (fftw_complex*) fftw_malloc(sizeof(fftw_complex) * row * col);
out = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * row * col);
p = fftw_plan_dft_2d(row, col,in, out, FFTW_FORWARD, FFTW_MEASURE);
FILE *fp = fopen("fftw_plan_dft_2d.txt", "w");
fftw_export_wisdom_to_file(fp);
fclose(fp);
fftw_destroy_plan(p);
fftw_free(in);
fftw_free(out);

/* 导入wisdom */
Fftw_comlex *in = NULL, *out = NULL;
fftw_plan p;
in = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * row * col);
out = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * row * col);
FILE *fp = fopen("fftw_plan_dft_2d.txt", "r");
fftw_import_wisdom_from_file(fp);
fclose(fp);
p = fftw_plan_dft_2d(row, col,in, out, FFTW_FORWARD, FFTW_MEASURE);
for(int i=0; i<row*col; i++)
{
	in[i][0] = (double)i*i + 1;
	in[i][1] = (double)i/3;
}
fftw_execute(p);
fftw_destroy_plan(p);
fftw_free(in);
fftw_free(out);

在使用 wisdom 的时候需要尤其注意的几点：

不管是 fftw_import_wisdom_from_file(FILE *fp)还是 ftw_export_wisdom_to_file(FILE *fp)，里面的文件指针 fp 在调用函数前应该是打开的，在调用函数之后也是打开的，需要我们调用函数将它关闭。
每一个wisdom都是针对某一个确定的processor而言的。每次更换了运行的硬件环境，都应该重新生成 wisdom。
每一个 wisdom 都是针对某一个确定的程序而言的。每次修改了程序，即最后的二进制文件不同，都需要重新生成 wisdom。如果不重新生成 wisdom，相对于硬件环境的改变引起的效率下降，这里的效率下降没有那么明显。
对相同的 processor 和相同的 program binary，在每次运行的时候，也会因为虚拟内存使用的不同而导致程序执行效率的改变。这一条对于性能要求特别严格的情况，开发者需要考虑。

参考链接

本篇blog主要是参考以下网页链接，感谢各位作者们的工作。
cyh706510441博主的文章“FFTW的使用”
lib/dll/h文件的关系
 https://bbs.csdn.net/topics/40434186
FFTW使用中文参考
 https://www.docin.com/p-1247883763.html
