【drawio笔记】在图表中添加和删除图层

在图表中添加和删除图层

使用图层(layers)为你的图表(diagrams)添加结构，并使其具有交互性。

• 选择View>Layers，或按Ctrl+Shift+L/Cmd+Shift+L显示或隐藏Layers对话框。

提示： 默认情况下，一个新的图表只具有单个Background层，所有形状(shapes)，连接器(connectors)和文本都添加到该Background层。

添加并重命名新图层

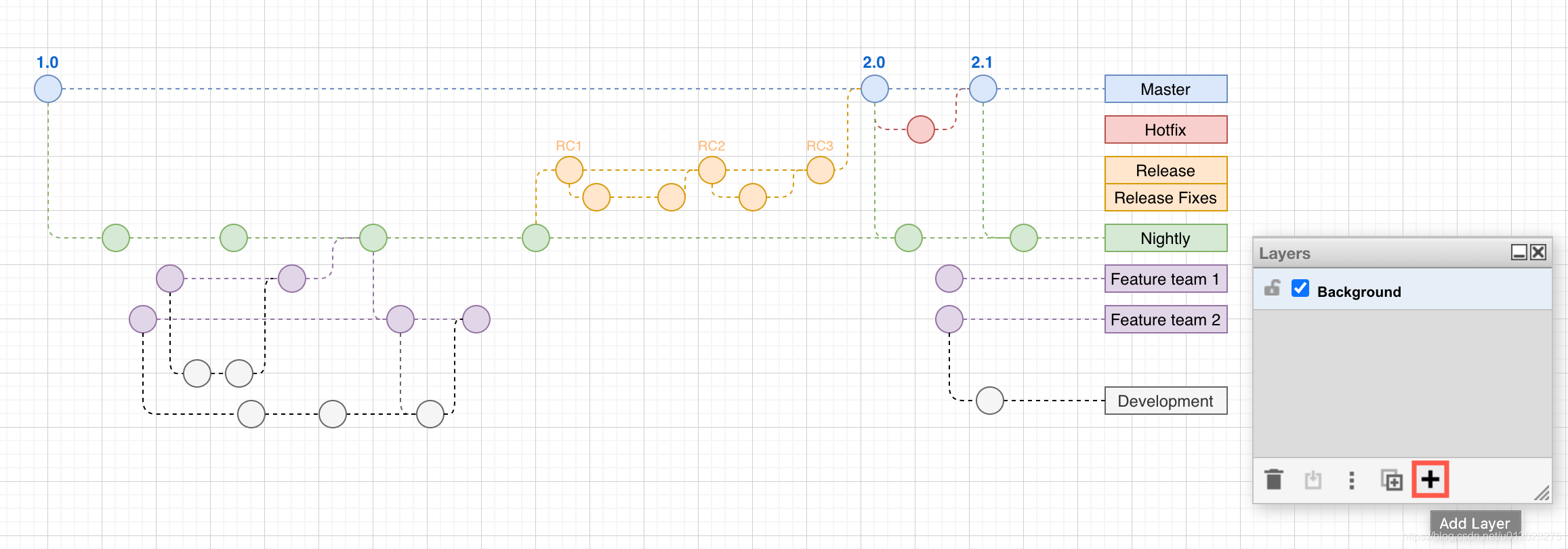

1. 单击Layers对话框底部的Add Layer（+）。

2. 双击刚添加的图层（称为Untitled Layer无标题图层）将其重命名。

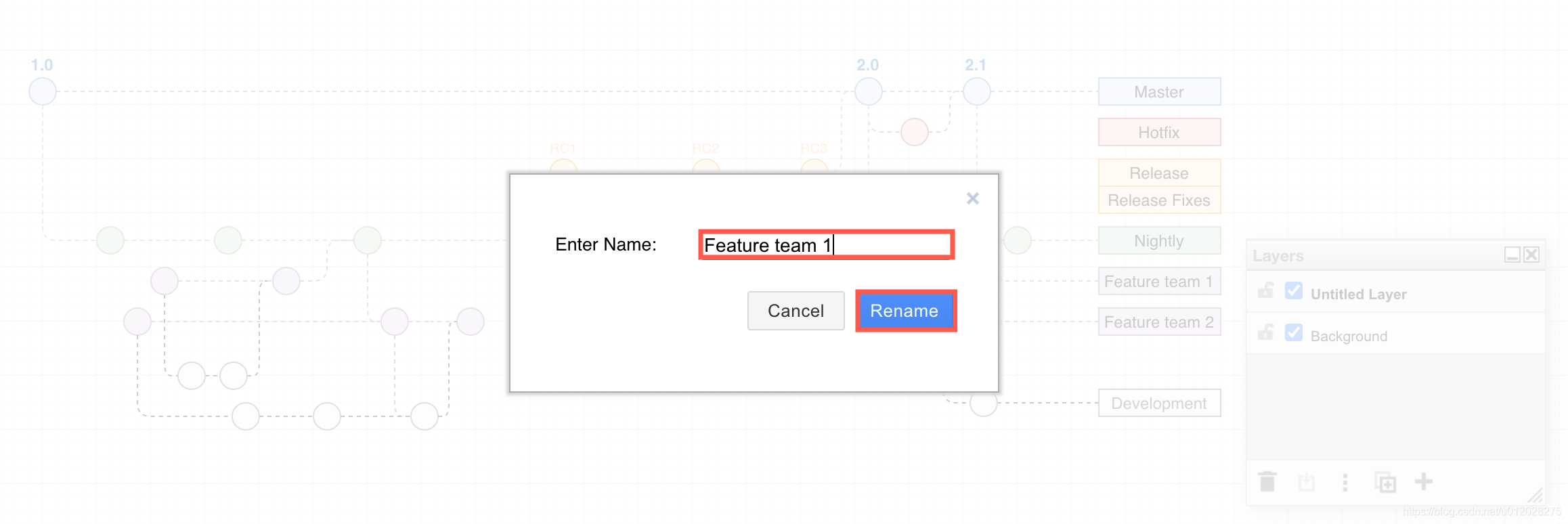

3. 在文本字段中输入新图层的名称，然后单击Rename。

要向你的图层添加形状，请确保已在Layers对话框中选择了它。你还可以将现有形状和连接器移动到新图层。

删除现有图层

重要： 删除之前，请确保已将要保留在图表中的形状和连接器移至另一个图层。删除图层也会删除其所有内容。

1. 在Layers对话框中，单击要删除的图层，使其高亮显示为蓝色。
2. 单击Layers对话框左下角的Remove（垃圾桶）。

---

本文章翻译自https://www.diagrams.net/doc/faq/layers-add-remove.html

diagrams.net （原名draw.io）是一款免费的在线图表软件。你可以将其用作流程图制作器，网络图表软件，在线创建UML，作为ER图工具，设计数据库模式，在线建立BPMN，作为电路图制作器，等等。draw.io可以导入.vsdx，Gliffy™和Lucidchart™文件。
