本文章介绍如何在drawio里添加数学符号,数学公式,支持LaTeX和AsciiMath。
文章翻译自https://www.diagrams.net/doc/faq/math-typesetting。
在图表中使用数学排版
在文本形状中使用LaTeX或AsciiMath输入你的数学公式。
- AsciiMath,将公式放在两个 `之间 ,例如:
`a^2+b^2 = c^2`
- LaTeX,将公式放在两个
$$
之间,例如:
$$\sqrt{3×-1}+(1+x)^2$$
- Inline LaTeX,将公式放在
\(
和\)
之间, for example:
\(\sqrt{3×-1}+(1+x)^2\)
你可以在同一文本中混合使用inline LaTeX和AsciiMath,例如:
LaTeX \(\sqrt{3×-1}+(1+x)^2\\) and AsciiMath `a^b + b^2 = c^2`
启用数学排版

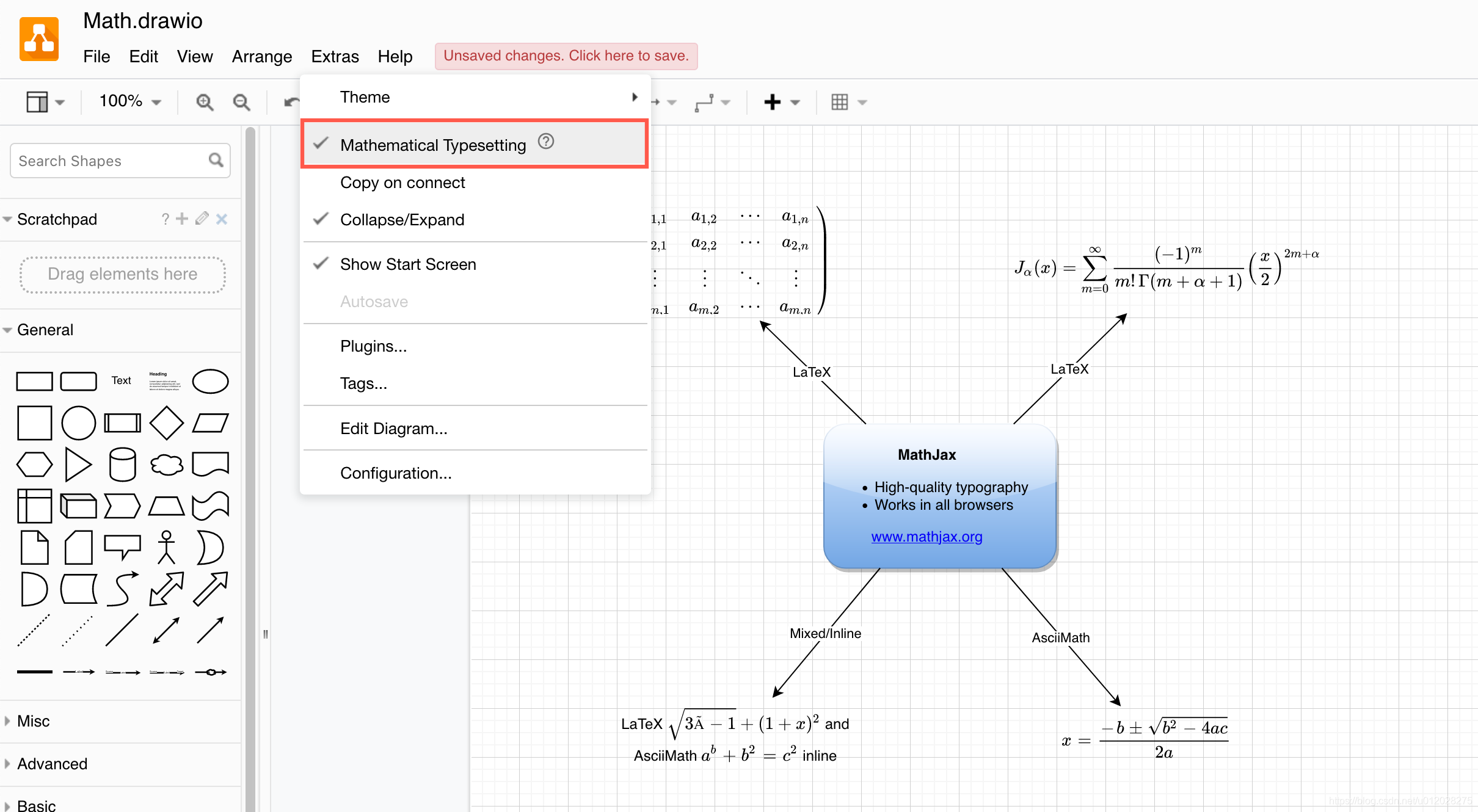

从diagrams.net菜单中选择“Extras”>“Mathematical Typesetting”。

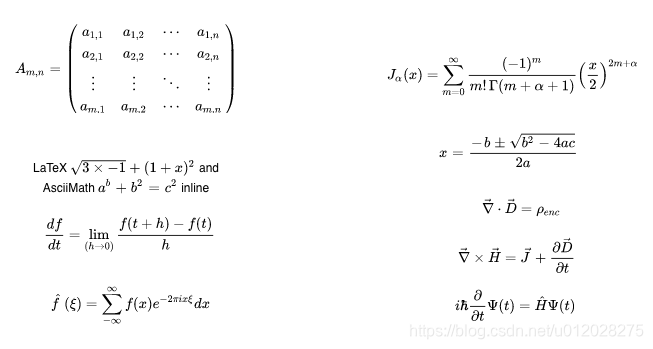

启用数学排版将使用MathJax渲染你的数学公式。MathJax可以很好地渲染公式,并且可以在所有浏览器中使用。

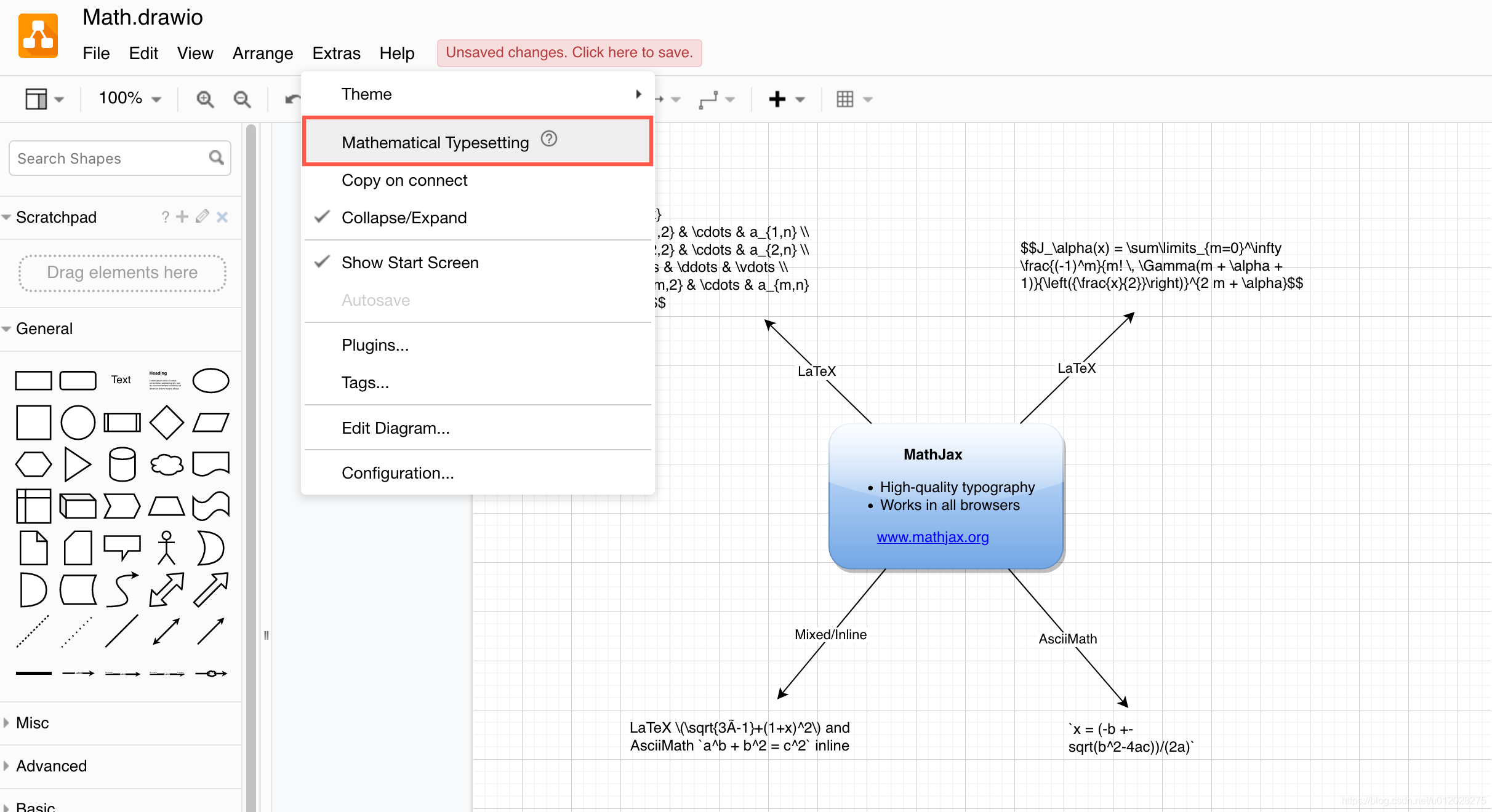

通过同一菜单项禁用数学排版,这样可以查看和编辑公式的LaTeX或AsciiMath。
更改输出格式和字体
默认情况下,输出使用SVG和TeX字体。你可以使用URL参数来使用HTML-CSS和STIX字体。
math-output=html
使用HTML-CSS。此设置使您可以选择导出PDF文件中的大多数数学符号。math-font=STIX-Web
在SVG渲染中使用STIX字体。math-font=STIX
在HTML-CSS渲染中使用STIX字体。
故障排除
空白或多页
确保对你的文本形状使用左对齐或右对齐,并使它们远离图表的边缘,以免在将图表导出到图像或PDF文档时出现多余的空白。
数学公式没有被渲染
如果你发现数学公式没有正确显示,那么文本中可能隐藏了一些HTML格式标记。

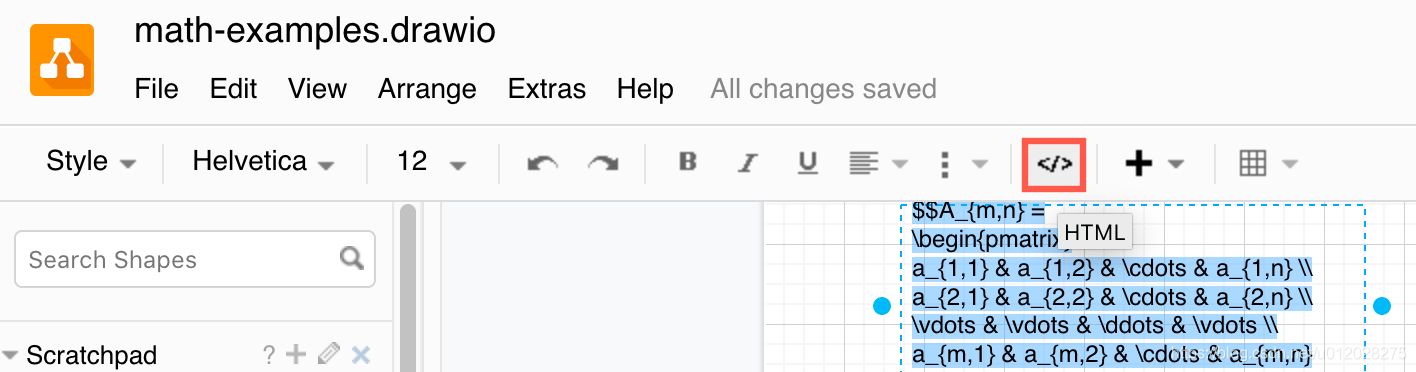

- 选择文本,然后单击在工具栏中的
</>
以显示隐藏的HTML标记。 - 删除所有多余的HTML标记,然后在菜单中重新启用“数学排版”。
</>
以显示隐藏的HTML标记。 - 删除所有多余的HTML标记,然后在菜单中重新启用“数学排版”。
