Ubuntu系统工控机触摸屏触点校准

Ubuntu系统工控机触摸屏校准

机型和系统版本

机型品牌：研祥
屏幕分辨率：1024 * 768
系统版本：Ubuntu 22.04.4 LTS

驱动和触点的配置

1、屏幕驱动的安装

当前这个硬件型号，系统已自动安装了驱动，系统安装完成进入桌面后，可以用手点击屏幕上任意位置，看看有没有一点反应（无需核对反应的位置是否正确，只要有反应就表示驱动已安装），如果没有反应，可以找厂商提供Linux版本驱动安装包。

2、窗口系统的设置

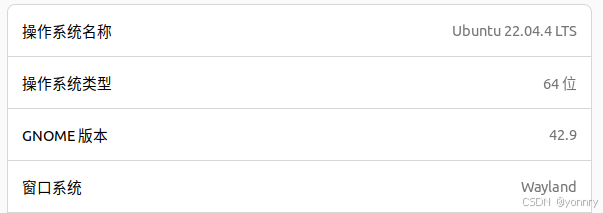

Ubuntu22.04窗口系统默认为Wayland，因该窗口系统暂时还不支持触点的配置，因此需要改成X11配置，修改方法，点击右上角“关机/注销”，选择注销用户，登出当前用户：如下图所示：

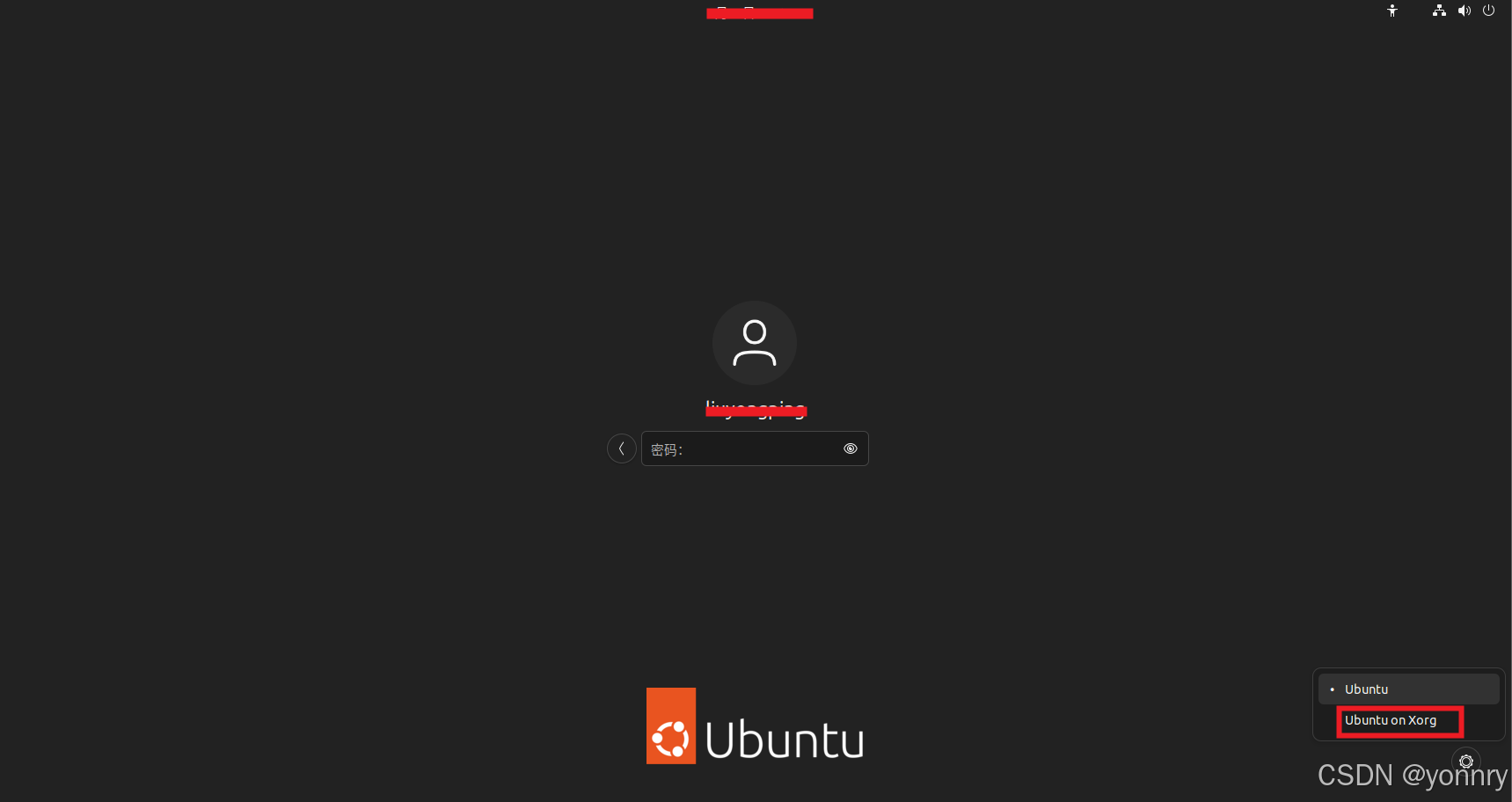

在登陆界面，点击用户头像，此时右下角会出现一个设置标识，选择：“Ubuntu on Xorg”，如下图所示：

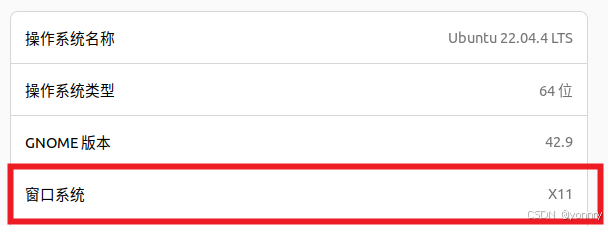

以上操作后，登陆，登陆后查看 设置->关于

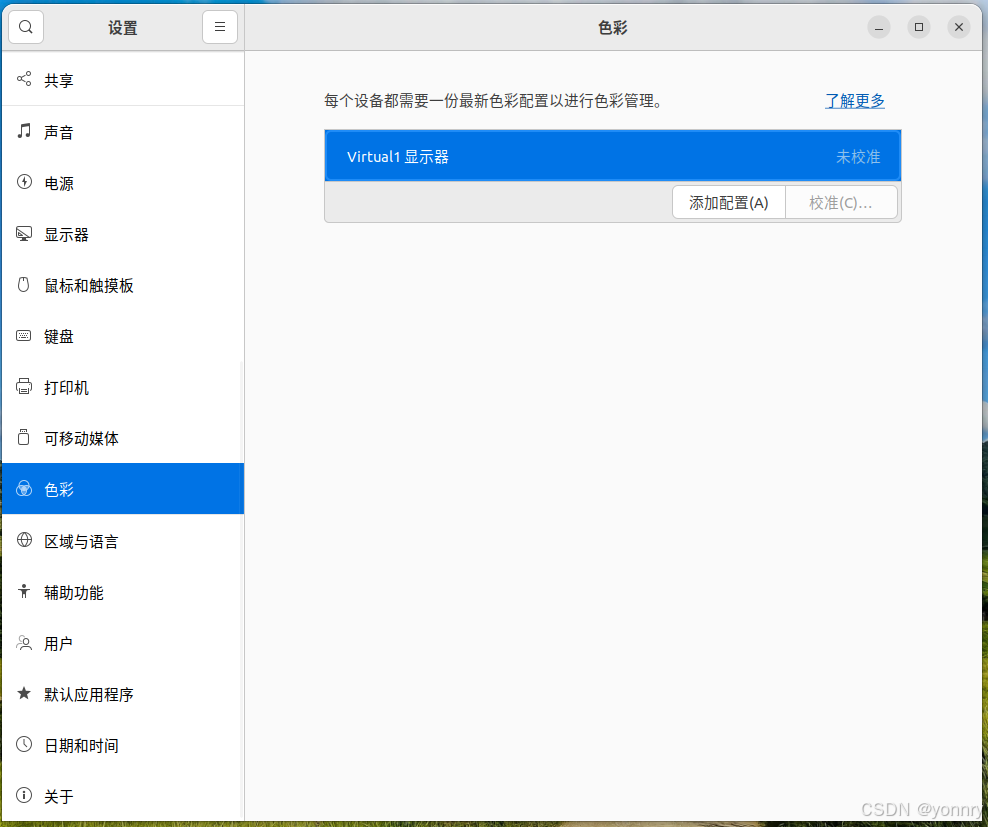

调为X11模式后，可能会导致色彩失真，可以先择一个色彩模式，设置->色彩：

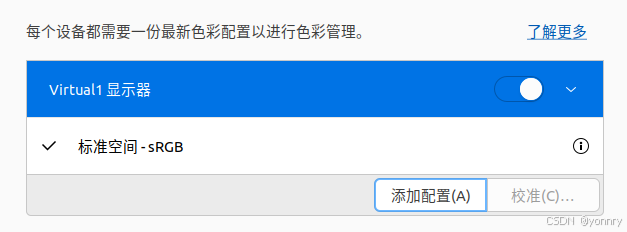

点击添加配置，如果已有选择色彩模式，点击删除即可，重新添加一个，一般选择sRGB就可以了：

3、配置触点校准数据

在终端中执行以下指令安装校正器：

sudo apt install xserver-xorg-input-evdev
sudo apt remove xserver-xorg-input-libinput
sudo apt-get install xinput-calibrator

以上指令确认没有报错后，在终端中执行：

sudo xinput_calibrator

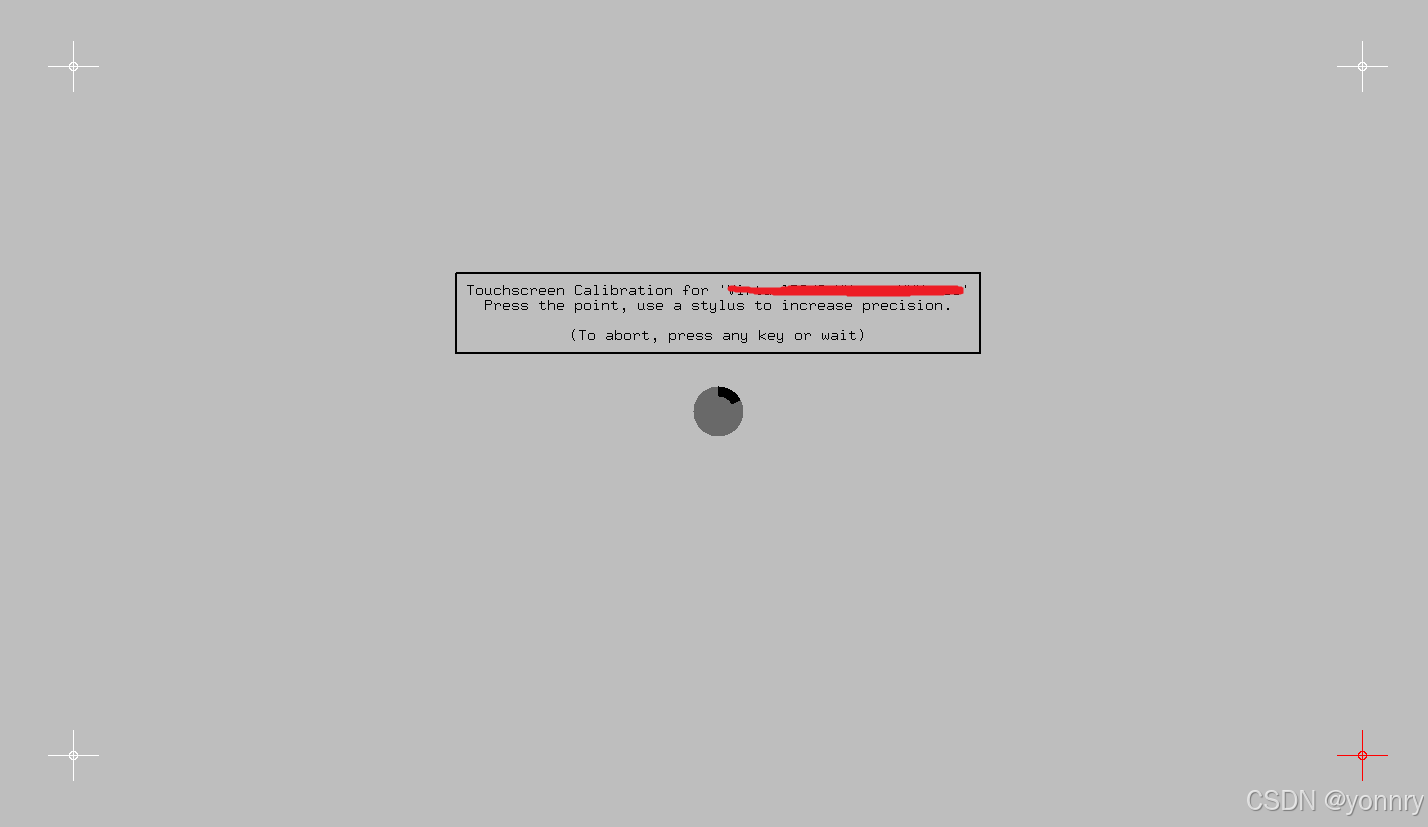

以上指令会出现一个触点校准输入板，从左到右，从上到下，用手指（不是鼠标）点击“+”完成手势输入：

完成后，会在终端输出类似的校对信息：

...
...
  copy the snippet below into '/etc/X11/xorg.conf.d/99-calibration.conf' (/usr/share/X11/xorg.conf.d/ in some distro's)
Section "InputClass"
	Identifier	"calibration"
	MatchProduct	"DIALOGUE INC PenMount USB"
	Option	"Calibration"	"970 66 975 75"
	Option	"SwapAxes"	"0"
EndSection

按提示从”Section “InputClass”“开始，到”EndSection“的字符原封不动的复制保存到/etc/X11/xorg.conf.d/99-calibration.conf内，目录和文件不存在时创建即可。

Complete!
