EMV规范（九）——持卡人验证(CVM)三

  上篇我说这篇要说说TLV格式，嗯嗯，怕是要食言了，我觉得还是要继续说说CVM才行。毕竟我刚刚又体会了一次，目前在过EFTPOS认证，然后规范里说得很清楚，请参考EMV Book 3的CVM部分。嗯嗯，由于我是半路接手的，连规范都没来得及看全，所以就没有仔细看别人写的CVM这部分代码就去测试了，嗯嗯，差点搞掉半条命😂

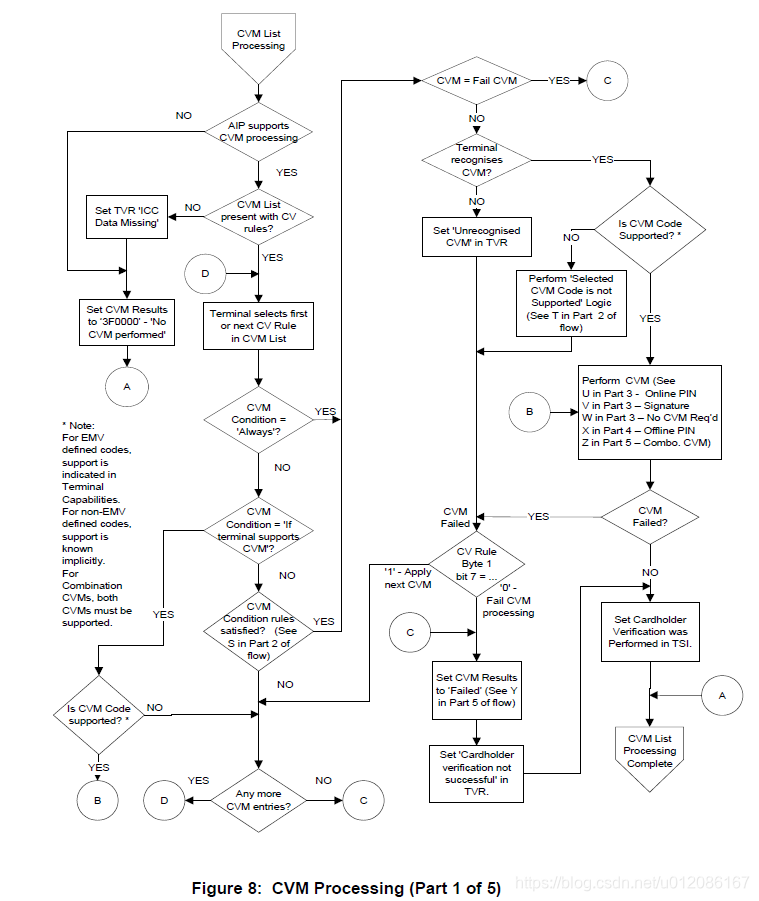

  前两篇主要讲的是CVM List规则和CVM Results(9F34)以及TVR(95)的设置，有了前两篇的基础，再来看本篇会容易理解多了。先上个EMV Book3中的图表 Figure 8: CVM Processing。这个表有5部分，有点儿复杂，我决定不跟书中的顺序来上图。

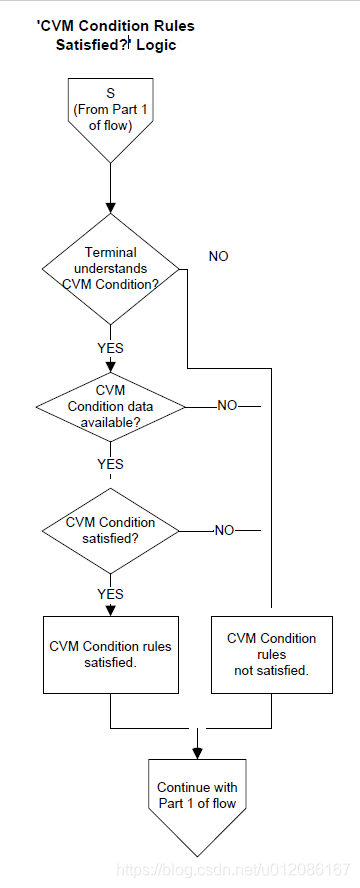

  一. 先理解下CVM Condition Rules Satisfied?  = 什么时候才算是满足CV Rule的条件（也就是第2个字节）呢？

  Terminal understands CVM Condition?  CVM Condition data available? CVM Condition satisfied?

很简单，首先要在EMV范围内，并且终端可识别：也就是EMV规范（七）那篇里的第二个图里有的，EMV规范目前也就是从'00'-'09'为可识别的且有效。而看条件是否满足：

'00': 肯定满足的;

'01': 要看交易类型是否为unattended cash,若是，则满足；

'02': 也看交易类型，不能是unattended cash，manual cash,也不能是 purchase with cashback，就满足条件啦；

'03': 看终端能力是否支持CVM，下面会详细说的。

'04': 交易类型是manual cash, 则满足；

'05': 交易类型是purchase with cashback, 则满足；

'06': Transaction Currency Code(tag '5F2A' ,来源应用设置进来的) = Application Currency Code(tag '9F42' ,来源卡片在读记录时返回的)；且交易金额要小于X。请参考EMV规范（七）的金额X的介绍。

'07': Transaction Currency Code = Application Currency Code；且交易金额要大于X。

'08': Transaction Currency Code= Application Currency Code；且交易金额要小于Y。

'09': Transaction Currency Code= Application Currency Code；且交易金额要大于Y。

满足上诉所有条件则为CVM Condition Rules Satisfied?  Yes.

二. Combination CVMs

  看看什么是Combination CVMs。就是多个CV组合而成，当这些持卡人认证方式都成功，才算成功，有一个失败则算失败。Combination CVMs：在EMV规范（七）的第一个图中，有 '03' (脱机明文PIN+签名）, '05'(脱机密文PIN+签名) 两种。

三. 持卡人认证流程，真的很复杂😂



  首先当ICC卡支持CVM，也就是卡片在应用初始化时由GPO命令返回的数据里会有个数据叫做AIP（全名：Application Interchange Profile， tag '82'），AIP中的第1个字节第5位为1表示卡片支持持卡人验证。AIP的每个字节的定义可以查看EMV规范（三）——应用初始化。

  然后看CVM List(tag '8E')是否存在，且格式是否正确，请参考EMV规范（七）——持卡人验证(CVM)一。

  Failed CVM Condition = 'Always'?也就是CV Rule的第二个字节是否为 '00'。若是则首先查看CVM是否为Fail CVM,也就是CV Rule的第一个字节是否为 '00'或者'40', 若是，则直接Set CVM Results to 'Failed'，置TVR 'Cardholder verification not successful'为1（TVR 第3个字节第8位，参考 EMV规范（八）——持卡人验证(CVM)二）。

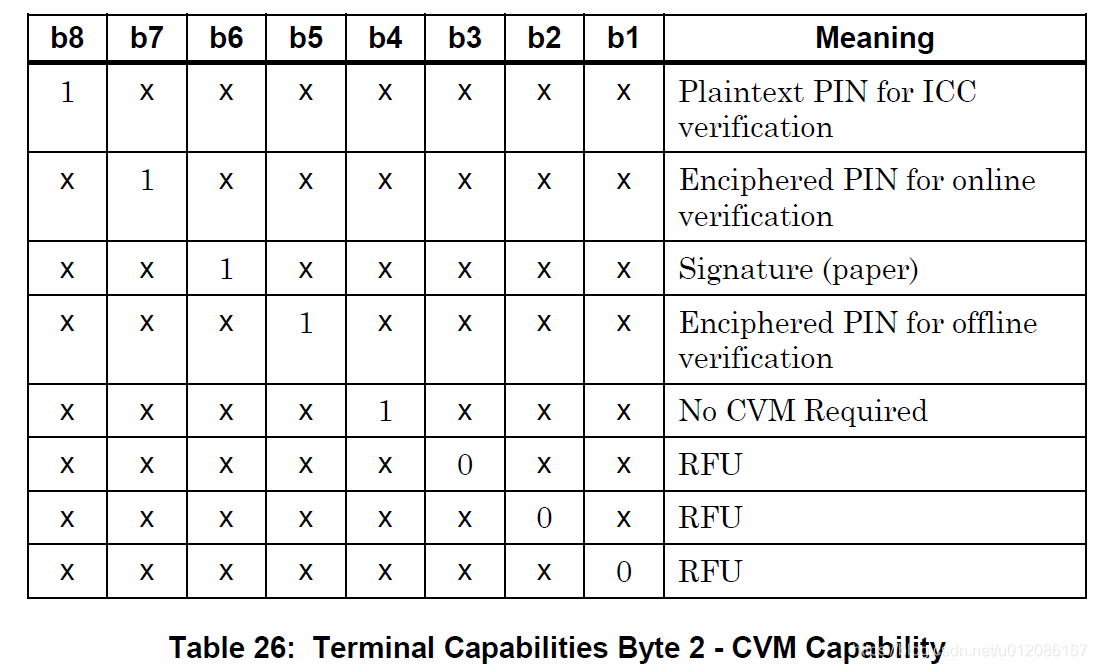

  Is CVM Code supported? 看终端能力（tag '9F33', 来源应用设置。第二个字节表示CVM Capability）。实际上终端能力这个tag在之前章节（指脱机数据认证那章）就很详细的说过的，这里只贴上有关CVM Capability的部分。

若终端能力第二个字节对应的位为1，表示终端支持该CVM。

从CVM的流程图中看到，当前CV Rule的 CVM Condition不是 'If terminal supports CVM'（'03'）时，若该持卡人验证方式失败，会去看当前的CV Rule Byte 1 bit 7是否为1，若是1，则查看下一个CV Rule；为0，则CVM失败。

所以这里有个特殊的'If terminal supports CVM'（'03'），若CVM Condition是 'If terminal supports CVM'（'03'），若CVM Code不被终端支持，则直接查看下一个CV Rule，不需要看当前的CV Rule Byte 1 bit 7是否为1。重点啊，我在这里被坑了好几次。

主流程中还有不明白的可以留言。

四. 说下主流程中提到的 Set CVM Results to "Failed' (See Y in Part 5 of flow)，所以接下来贴上 Y in Part 5 of flow的流程图。

Was any CVM Condition satisfied?CVM for any satisfied CVM Condition was recognised and supported?

就是我最开始讲的CVM Condition Rules Satisfied部分，若这里是满足条件的，则CVM Result中第1和2个字节填的正是当前CV Rule的两个字节，第3个字节则是Failed ('01'); 否则直接填入 '3F0001'。

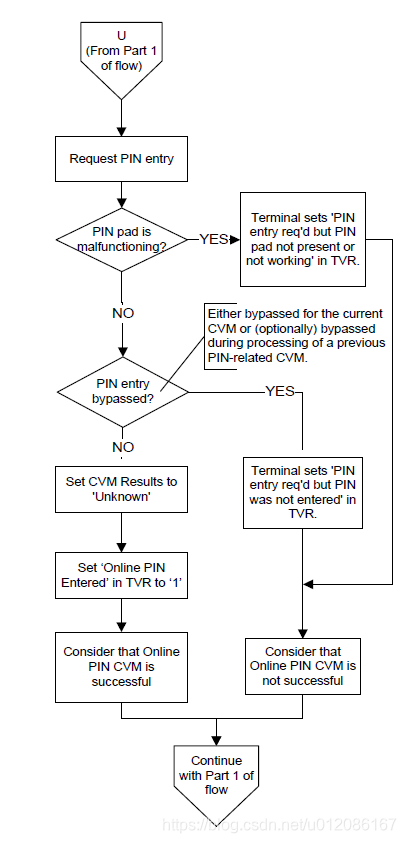

五. 主流程中提到的Perform CVM的第一个U in Part 3 -Online PIN，上图：

由以上流程图知道，EMV的Online PIN,需要要求输入密码，当密码键盘出故障或不存在时，会设置相应的TVR位；PIN entry bypass是指当不输入密码，直接按确认按钮。

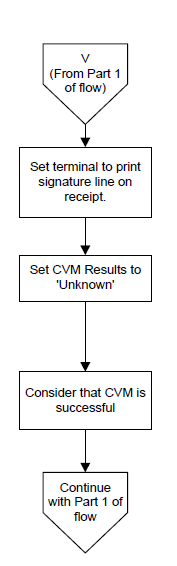

六. V in Part 3 –Signature

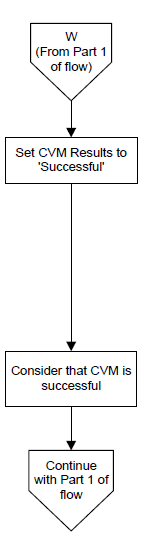

七. W in Part 3 –No CVM Req’d

八. X in Part 4 –Offline PIN

Offline PIN也是相当复杂啊。好在非接是木有脱机PIN的。由于实在是复杂，所以决定另起一篇专门写Offline PIN。

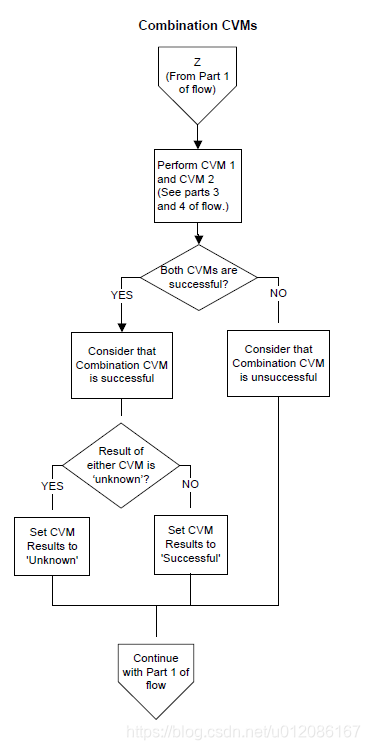

九. Z in Part 5 –Combo. CVM

也就是第二条Combination CVMs。



总结下：CVM就是使用CVM List，根据终端能力进行持卡人验证，最终结果写入CVM Results和TVR以及TSI中。非接中也是由持卡人验证的，但是基本没有脱机PIN，至少我接触到的十来个非接规范都没有提到由脱机PIN验证。

下篇再见~
