FAT32文件系统详解

1. FAT32

FAT32磁盘是由：MBR + 分区1（保留区 + 文件分配表 + 数据区）+ 分区2 + ......

通常，所有的文件系统part 0都是MBR。

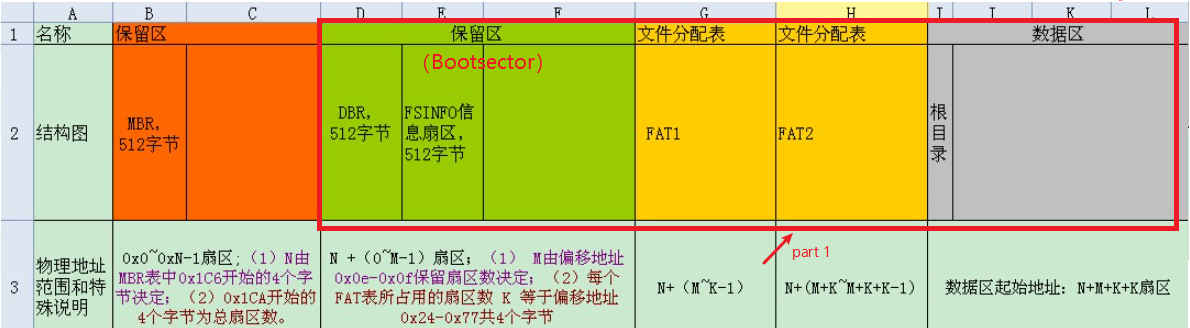

FAT32基本结构依次为：DBR及其保留扇区、FAT表1、FAT表2、根目录和数据区。

DBR及其保留扇区：DBR的含义是DOS引导记录，也称为操作系统引导记录，在DBR之后往往会有一些保留扇区。

FAT1：FAT的含义是文件分配表，FAT32一般有两份FAT，FAT1是第一份，也是主FAT。

FAT2：FAT2是FAT32的第二份文件分配表，也是FAT1的备份。

DATA：DATA也就是数据区，是FAT32文件系统的主要区域，其中包含目录区域。

扇区：硬件磁盘的最小读写单位，一般为512个字节。

簇：由若干个扇区组成，是文件系统存取数据的最小单位。如果簇大小为16K，文件大小为1字节，那也要用一个簇来存，而且该簇不用再拿来他用。

FAT文件系统就是专门管理这些簇的。一个文件可能占据一个或者多个簇，按正确的顺序去读取这些簇，就可以获取这个文件的内容了。

2. DBR

它记录着文件系统的起始位置、大小、FAT表个数及大小等相关信息。后面跟着由若干个扇区组成的保留扇区，保留扇区的大小记录在DBR中。

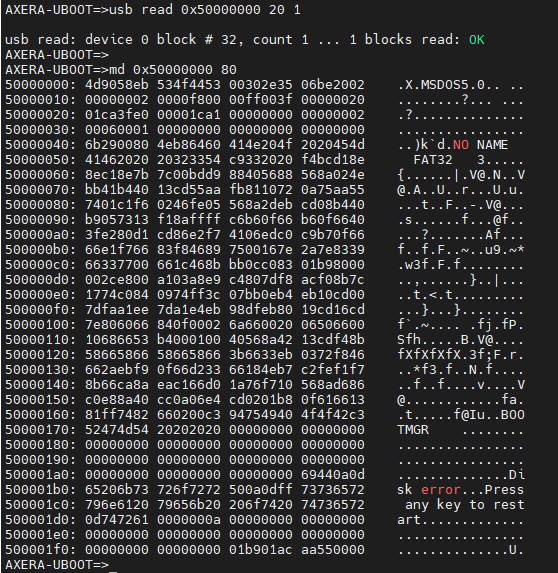

读取闪迪U盘 DBR

usb read 0x50000000 20 1  //0x20，即读取第33个sector，前面32个sector是part0，存放MBR，refer to: U盘分区及MBR

md 0x50000000 80

0x00~0x02：3字节，跳转指令。

0x03~0x0A：8字节，文件系统标志和版本号，这里为MSDOS5.0。

0x0B~0x0C：2字节，每扇区字节数，0x0200=512字节

0x0D~0x0D：1字节，每簇扇区数，0x08个。

0x0E~0x0F：2字节，保留扇区数，0x0C22=3106个。

0x10~0x10：1字节，FAT表个数，0x02。

0x11~0x12：2字节，FAT32必须等于0，FAT12/FAT16为根目录中目录的个数；

0x13~0x14：2字节，FAT32必须等于0，FAT12/FAT16为扇区总数。

0x15~0x15：1字节，哪种存储介质，0xF8标准值，可移动存储介质。

0x16~0x17：2字节，FAT32必须为0，FAT12/FAT16为一个FAT 表所占的扇区数。

0x18~0x19：2字节，每磁道扇区数，只对于“特殊形状”（由磁头和柱面分割为若干磁道）的存储介质有效，0x003F=63。

0x1A~0x1B：2字节，磁头数，只对特殊的介质才有效，0x00FF=255。

0x1C~0x1F：4字节，EBR分区之前所隐藏的扇区数，0x0004A800=305152又出现了呢，与MBR中地址0x1C6开始的4个字节数值相等。

0x20~0x23：4字节，文件系统总扇区数，0x00E83800=15218688

0x24~0x27：4字节，每个FAT表占用扇区数，0x000039EF=14831

0x28~0x29：2字节，标记，此域FAT32 特有。

0x2A~0x2B：2字节，FAT32版本号0.0，FAT32特有。

0x2C~0x2F：4字节，根目录所在第一个簇的簇号，0x02。（虽然在FAT32文件系统下，根目录可以存放在数据区的任何位置，但是通常情况下还是起始于2号簇）

0x30~0x31：2字节，FSINFO（文件系统信息扇区）扇区号0x01，该扇区为操作系统提供关于空簇总数及下一可用簇的信息。

0x32~0x33：2字节，备份引导扇区的位置。备份引导扇区总是位于文件系统的6号扇区。

0x34~0x3F：12字节，用于以后FAT 扩展使用。

0x40~0x40：1字节，与FAT12/16 的定义相同，只不过两者位于启动扇区不同的位置而已。

0x41~0x41：1字节，与FAT12/16 的定义相同，只不过两者位于启动扇区不同的位置而已 。

0x42~0x42：1字节，扩展引导标志，0x29。与FAT12/16 的定义相同，只不过两者位于启动扇区不同的位置而已

0x43~0x46：4字节，卷序列号。通常为一个随机值。

0x47~0x51：11字节，卷标（ASCII码），如果建立文件系统的时候指定了卷标，会保存在此。

0x52~0x59：8字节，文件系统格式的ASCII码，FAT32。

0x5A~0x1FD：共410字节，引导代码。

0x1FE~0x1FF：签名标志“55 AA”。

3. FSINFO

FAT32在保留区中增加了一个FSINFO扇区，用以记录文件系统中空闲簇的数量以及下一可用簇的簇号等信息，以供操作系统作为参考。

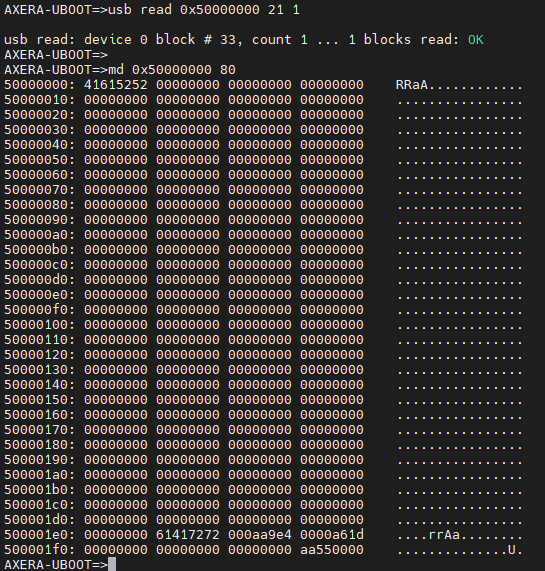

读取闪迪U盘 DBR

usb read 0x50000000 21 1  //0x21，即读取第34个sector

md 0x50000000 80

0x200~0x203：4个字节，扩展引导标志“52 52  61  41”。

0x204~0x3E3：480个字节，未使用，全部置0。

0x3E4~0x3E7：4个字节，FSINFO签名“72  72  41  61”。

0x3E8~0x3EB：4个字节，文件系统的空簇数，FF  FF  FF  FF,这个值感觉有问题，格式化SD卡新建一个小于4K的文件，此处的值变成1C  F6  FE，所以上面的值应该为0x1FF6FF，猜测可能是由于格式化之后就会将此处置FF，新建文件后才会恢复。

0x3EC~0x3EF：4个字节，下一可用簇号（0x00000002）。

0x3F0~0x3FD：14个字节，未使用。

0x3FE~0x3FF：2个字节，“55 AA”标志。

温馨提示：通常情况下，文件系统的2号扇区结尾也会被设置“55 AA”标志。6号扇区也会有一个引导扇区的备份，相应的7号扇区应该是一个备份FSINFO信息扇区，8号扇区可以看做是2号扇区的备份。

4. FAT表

略

5. 根目录（数据区）

如何得到文件位置

上述的内容已经简单的介绍了FAT32文件系统，下面根据定位某个文件来详细的了解FAT32文件系统是如何存储数据的。

1、根据磁盘0号扇区MBR的分区表得知分区的起始位置，既DBR；

2、根据DBR中BPB记录的信息，得知DBR保留扇区数，FAT的大小，FAT的个数；

3、根据上述信息可以算出数据的起始位置，数据区=分区起始扇区+DBR保留扇区+（FAT表*2）；

4、计算根目录所在的绝对位置，根目录=数据区的起始扇区+（簇大小*2）；

5、根据根目录中的目录项信息得知，根目录下的文件以及子目录等所对应的簇；

6、根据文件的簇号就可以找到文件内容的绝对扇区；

7、如果一个文件占用多个簇，则需要根据FAT表项得知下一个数据簇的簇号。

7、如果根目录下的目录项是子目录的话，则根据子目录中的文件目录项得知文件内容的簇号；

8、如果子目录中还有子目录的话，则根据这种方法一直找下去即可。
