HFSS NFC 13.56MHz 天线仿真(5)- 串联匹配电路

1 串联匹配电路

实际阻抗 R = 0.13 + 123.345 i

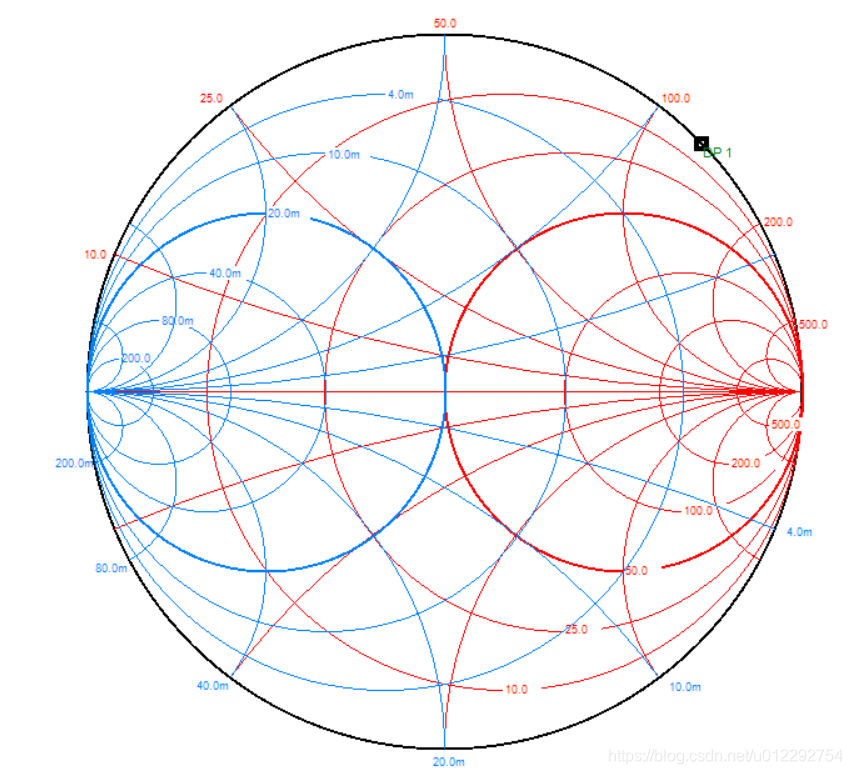

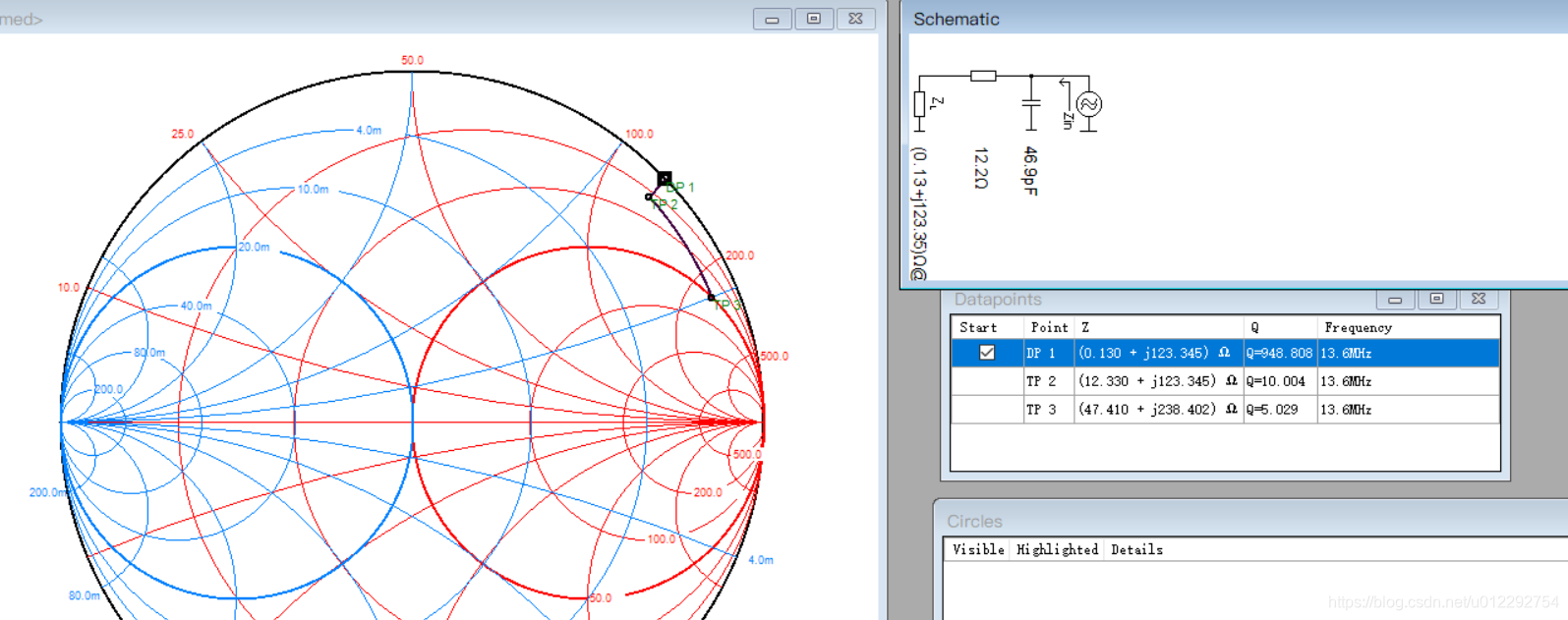

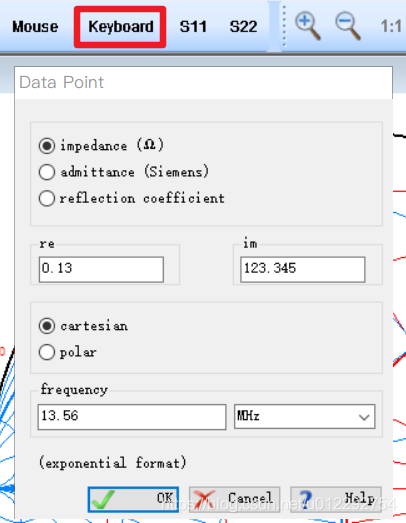

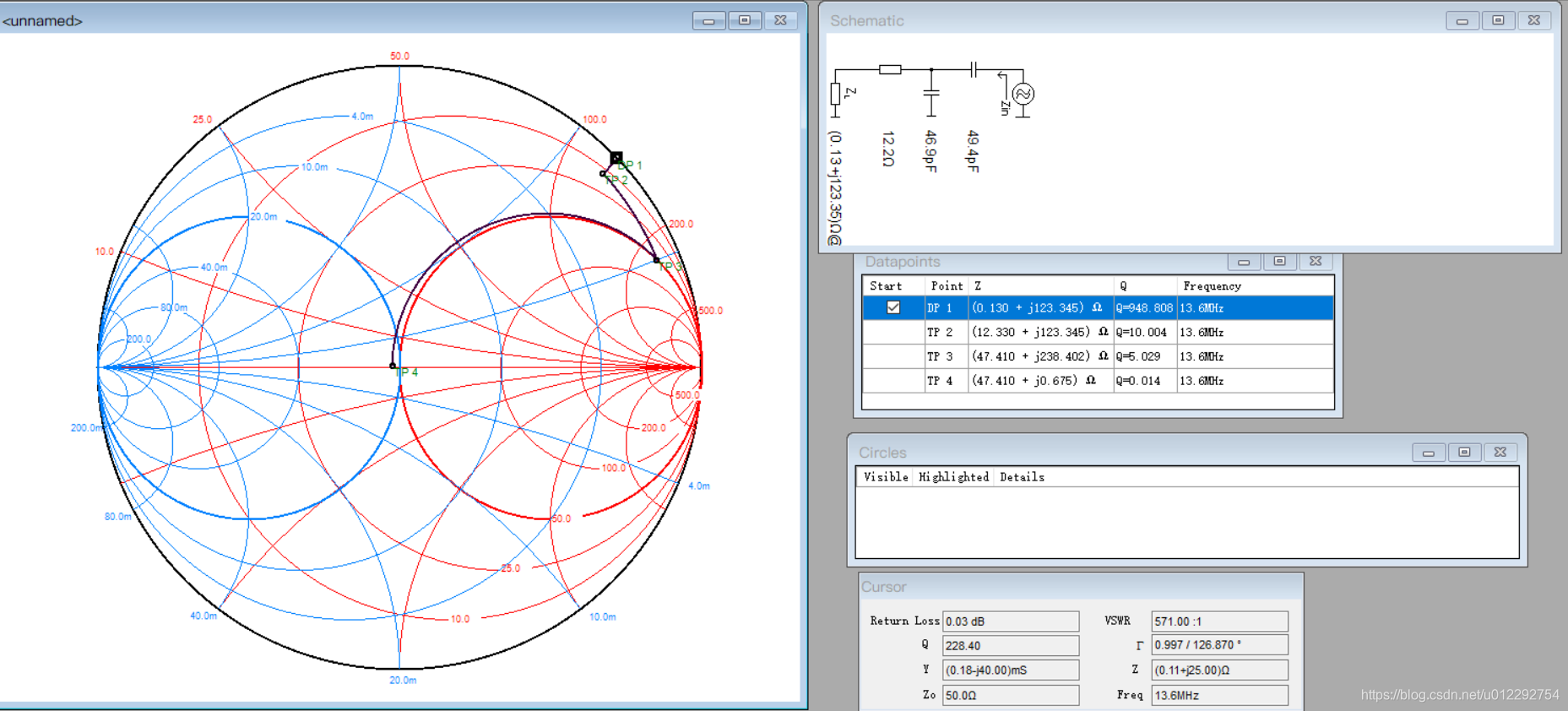

• 在史密斯圆图确定起始点

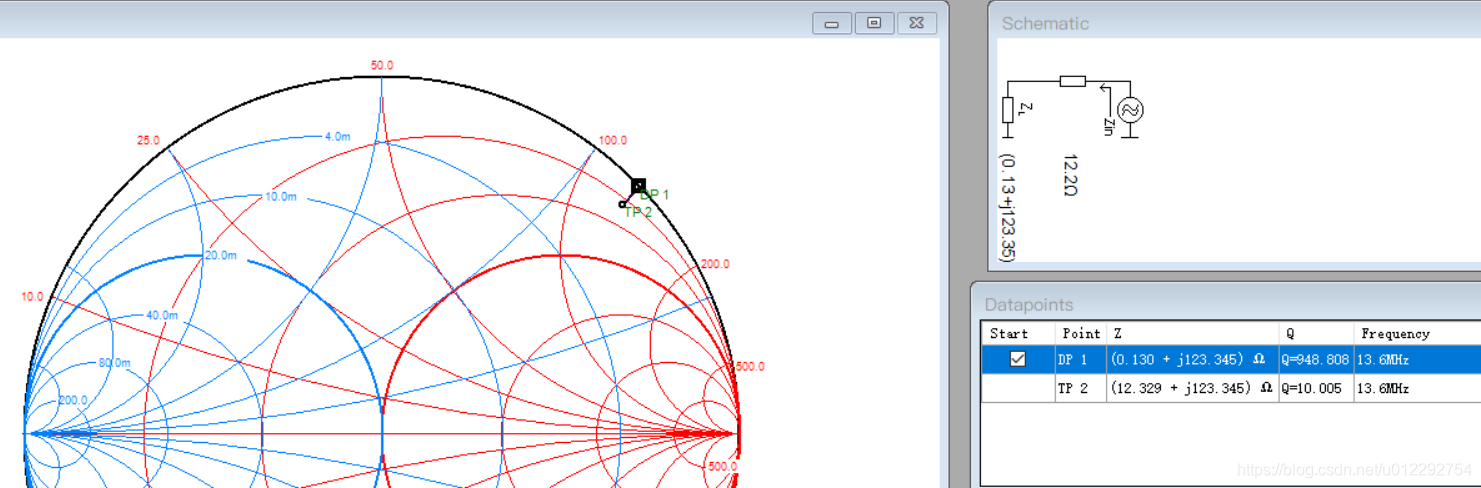

1.1 串联12.1986 欧姆的电阻

1.2 并联电容

• 把阻抗点移动到 50 欧姆的等电阻圆上


1.3 串联电容

• 把阻抗点移动到圆心

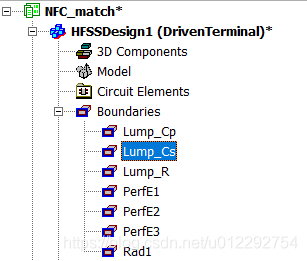

2 在 HFSS 中加入电阻电容

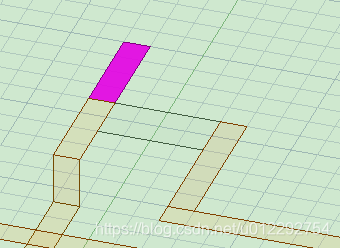

2.1 串联一个电阻

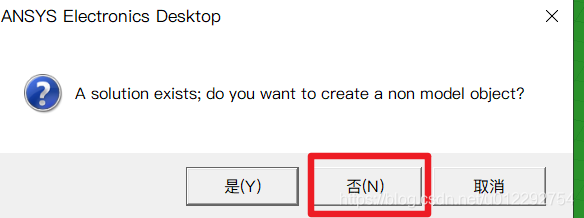

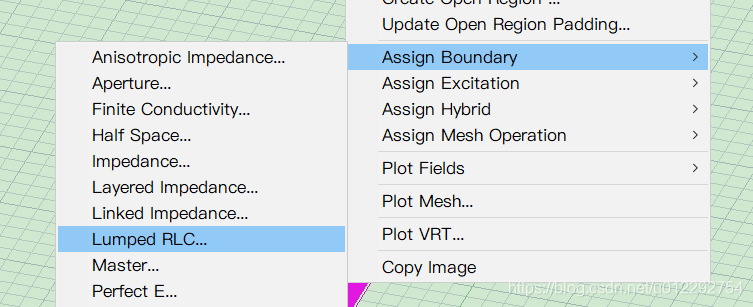

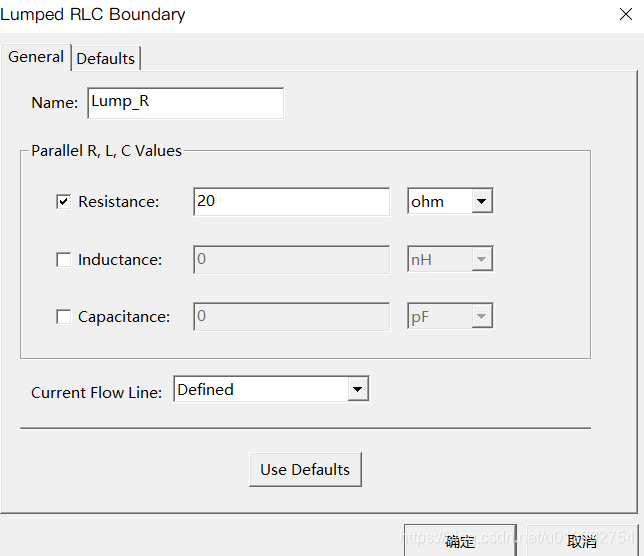

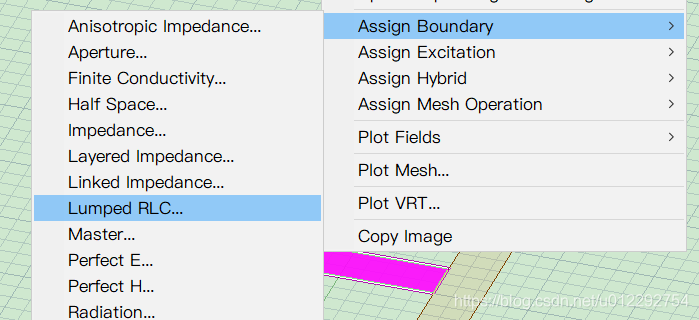

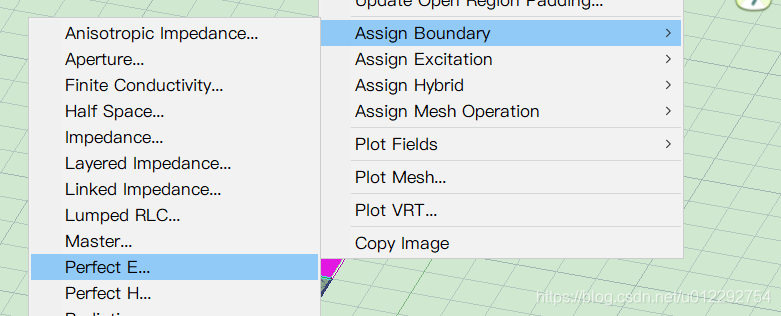

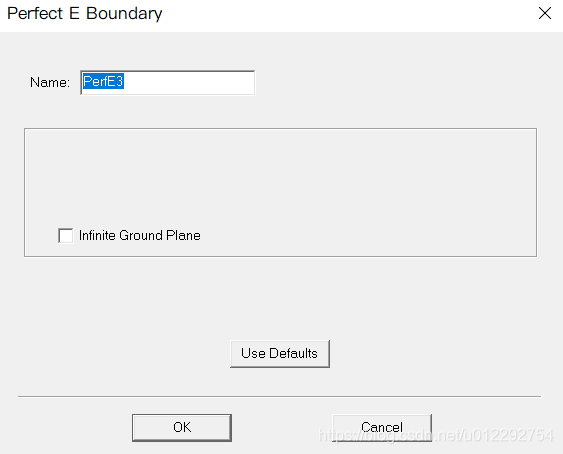

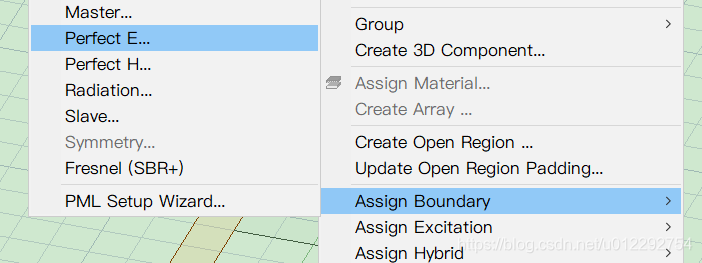

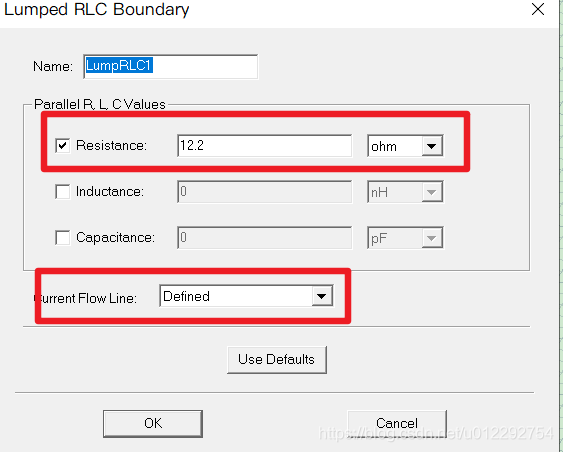

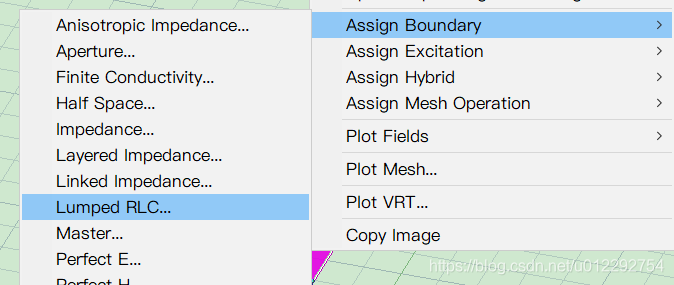

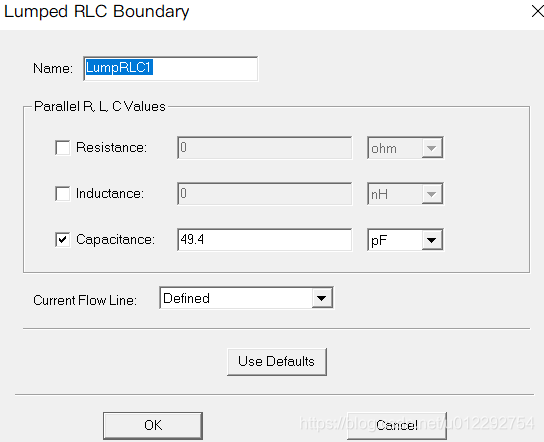

• 设置边界条件为集总RLC

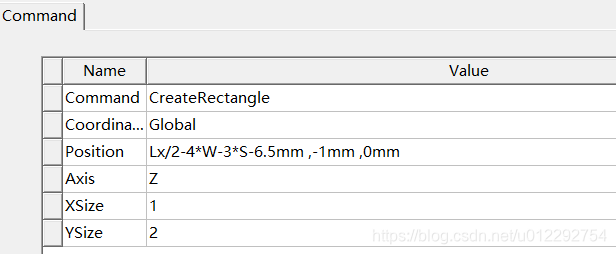

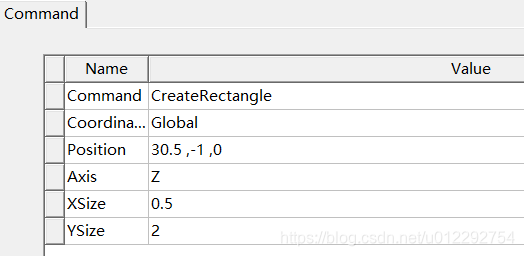

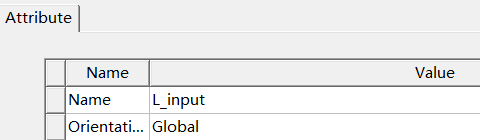

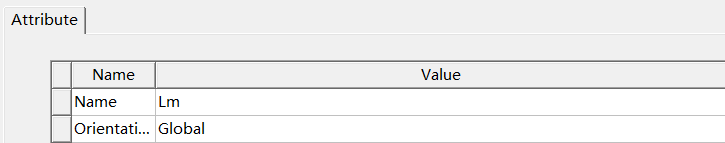

2.2 创建导线

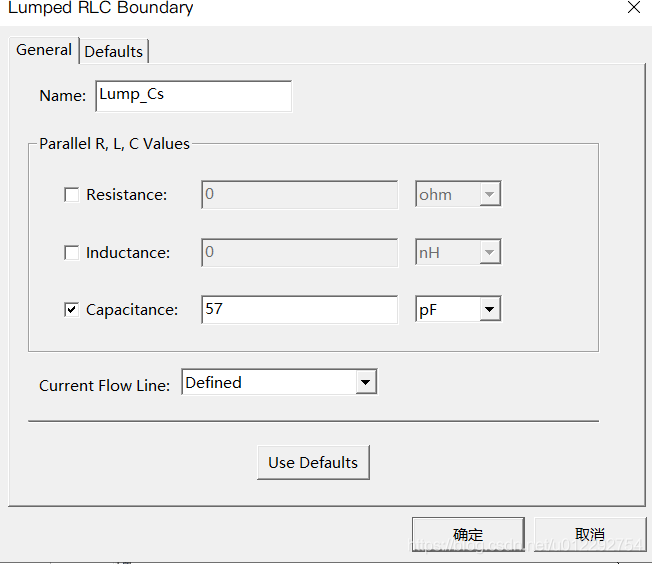

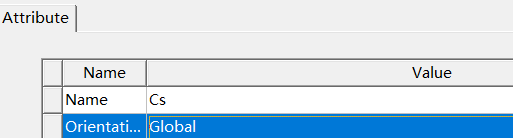

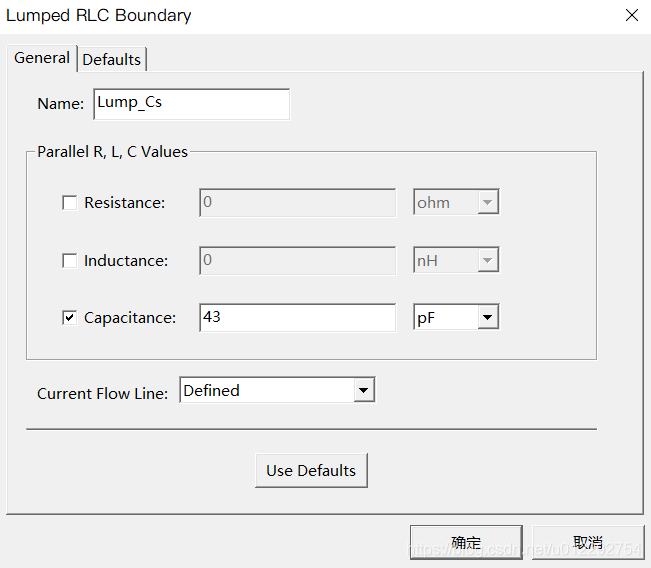

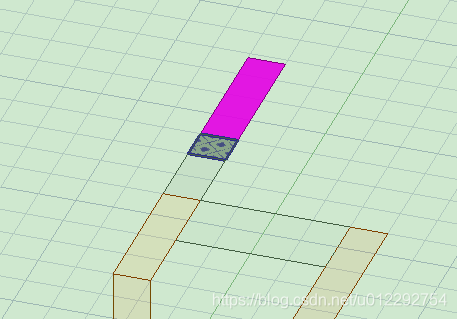

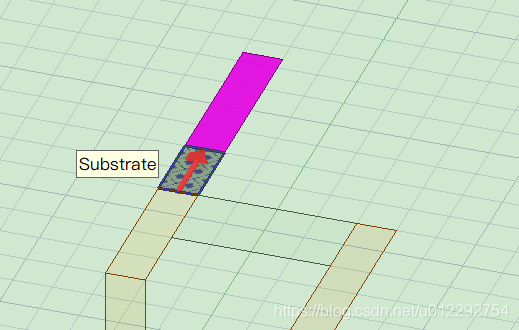

2.3 创建串联电容

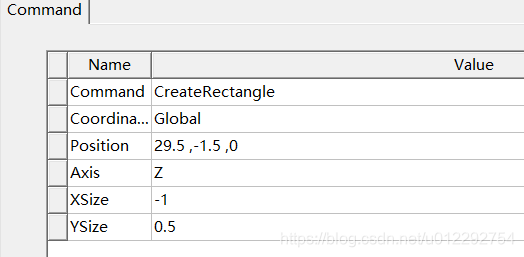

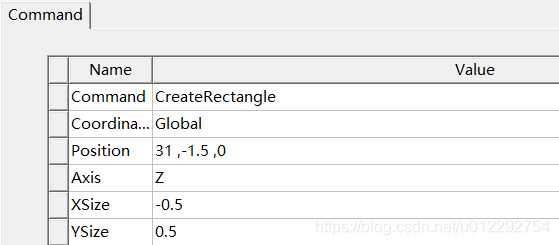

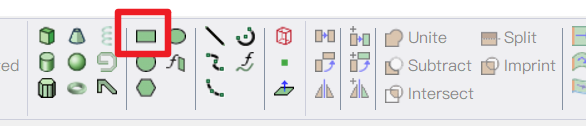

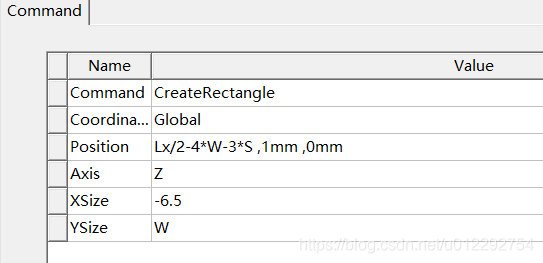

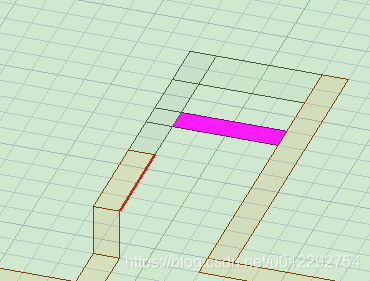

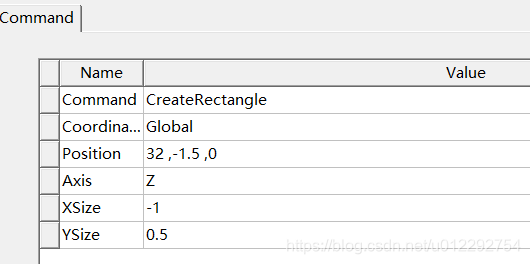

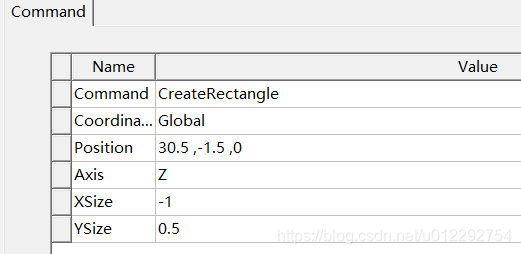

2.4 创建矩形面

2.5 延长 gnd 线

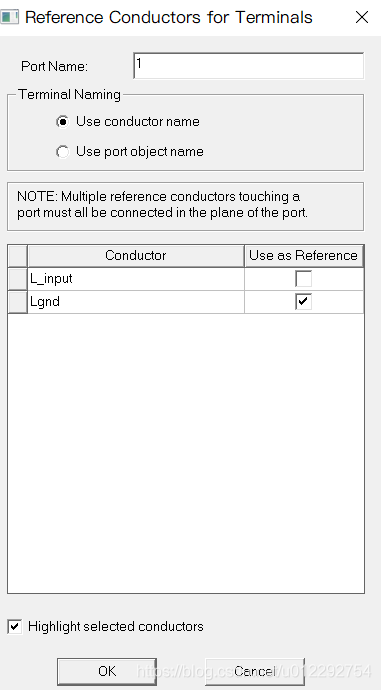

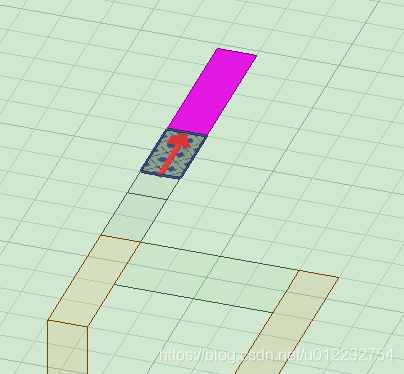

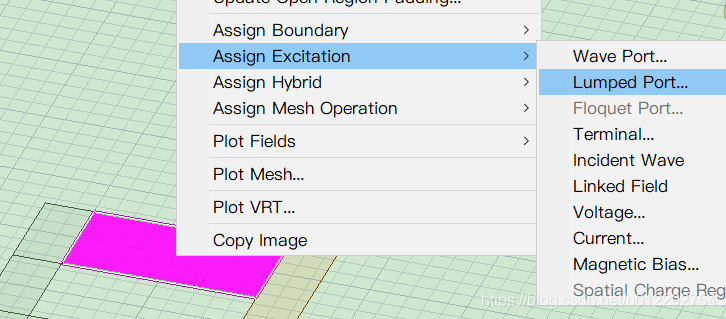

2.6 移动端口

---

• 删除

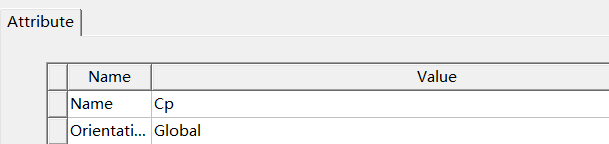

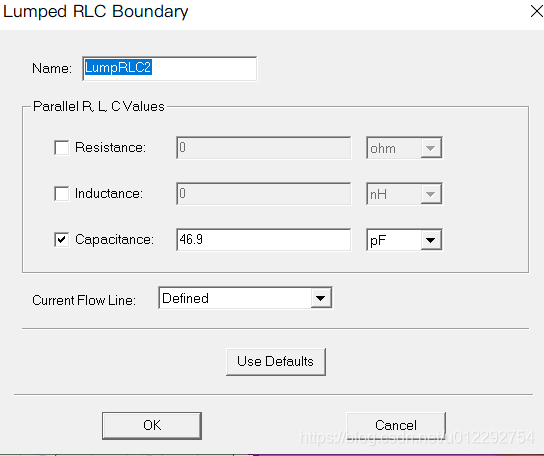

2.7 创建并联电容

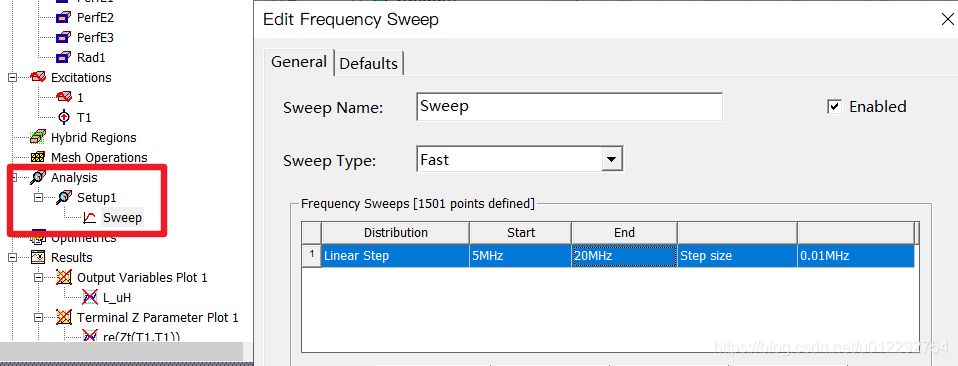

3 改变扫描频率

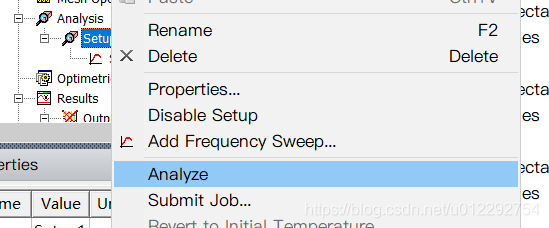

• 运行仿真分析

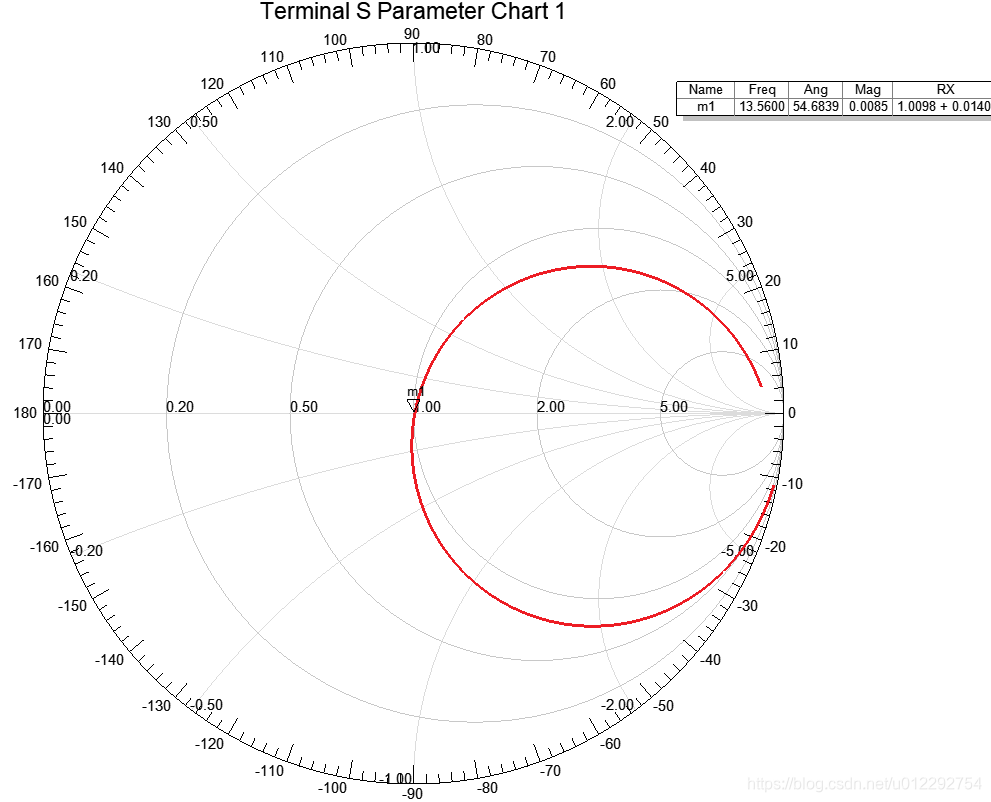

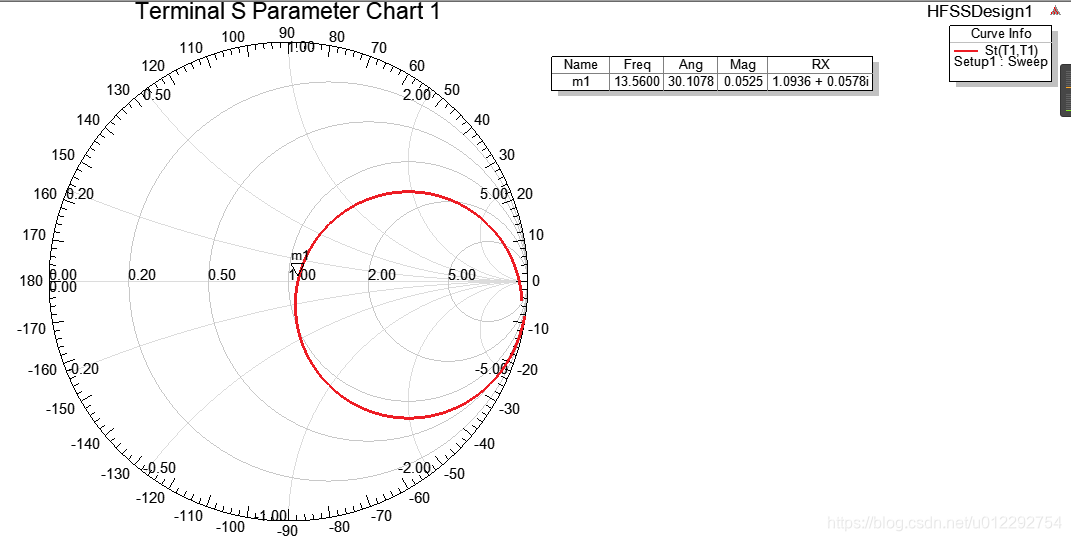

4 查看史密斯圆图

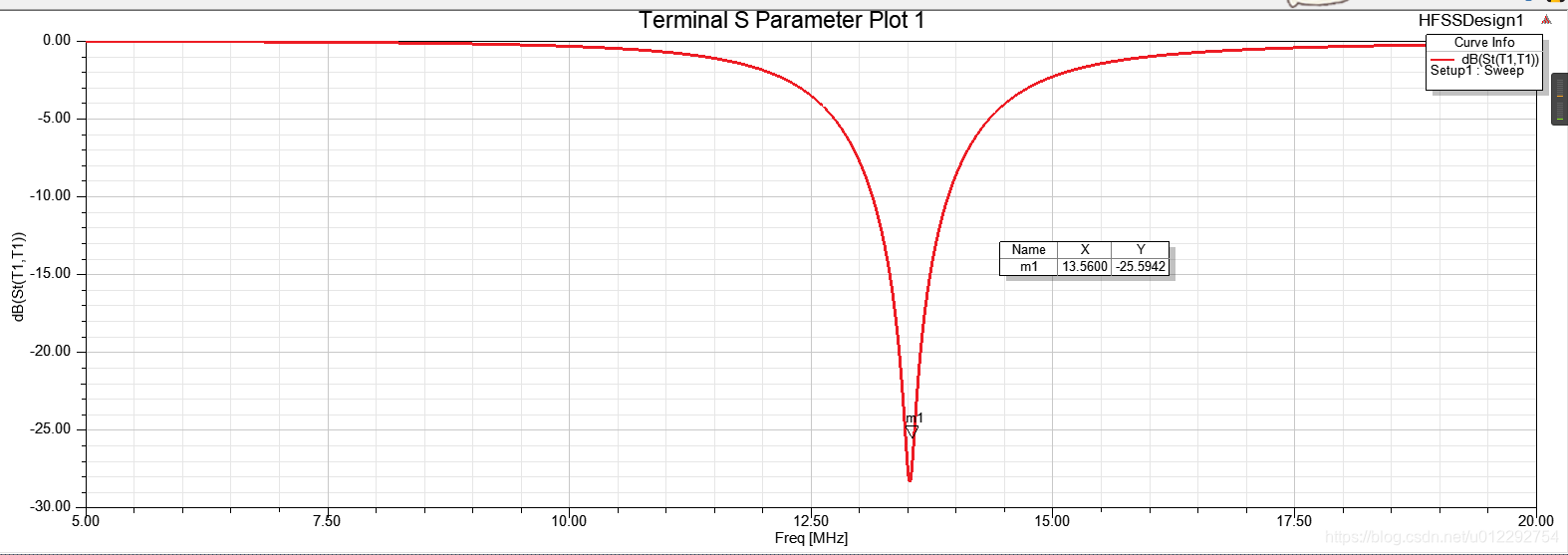

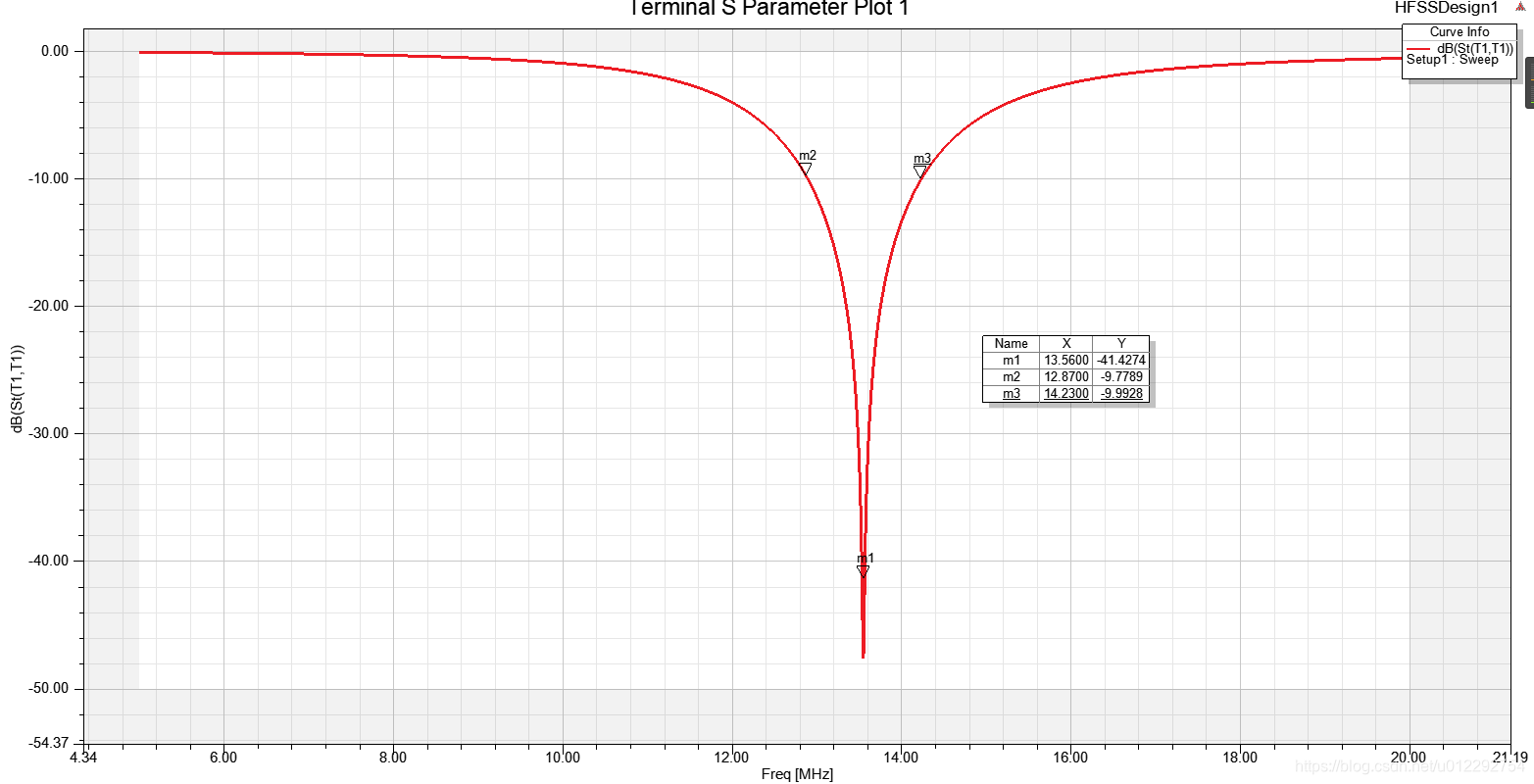

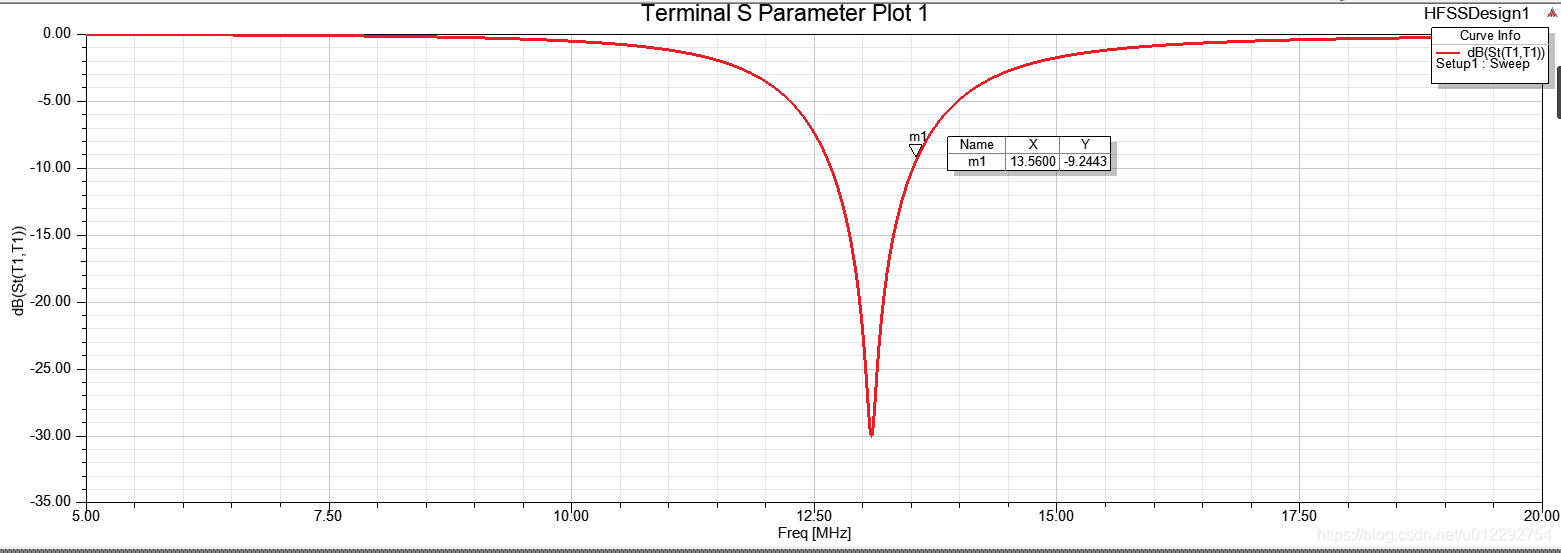

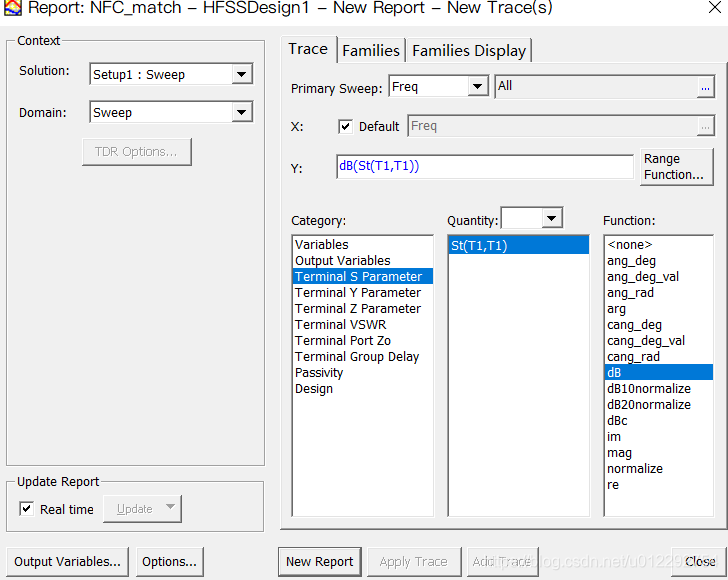

5 S 参数的 dB 分析结果

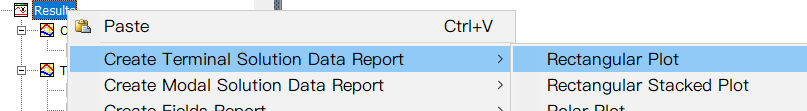

• 回波损耗


---

• 减小串联电容




---

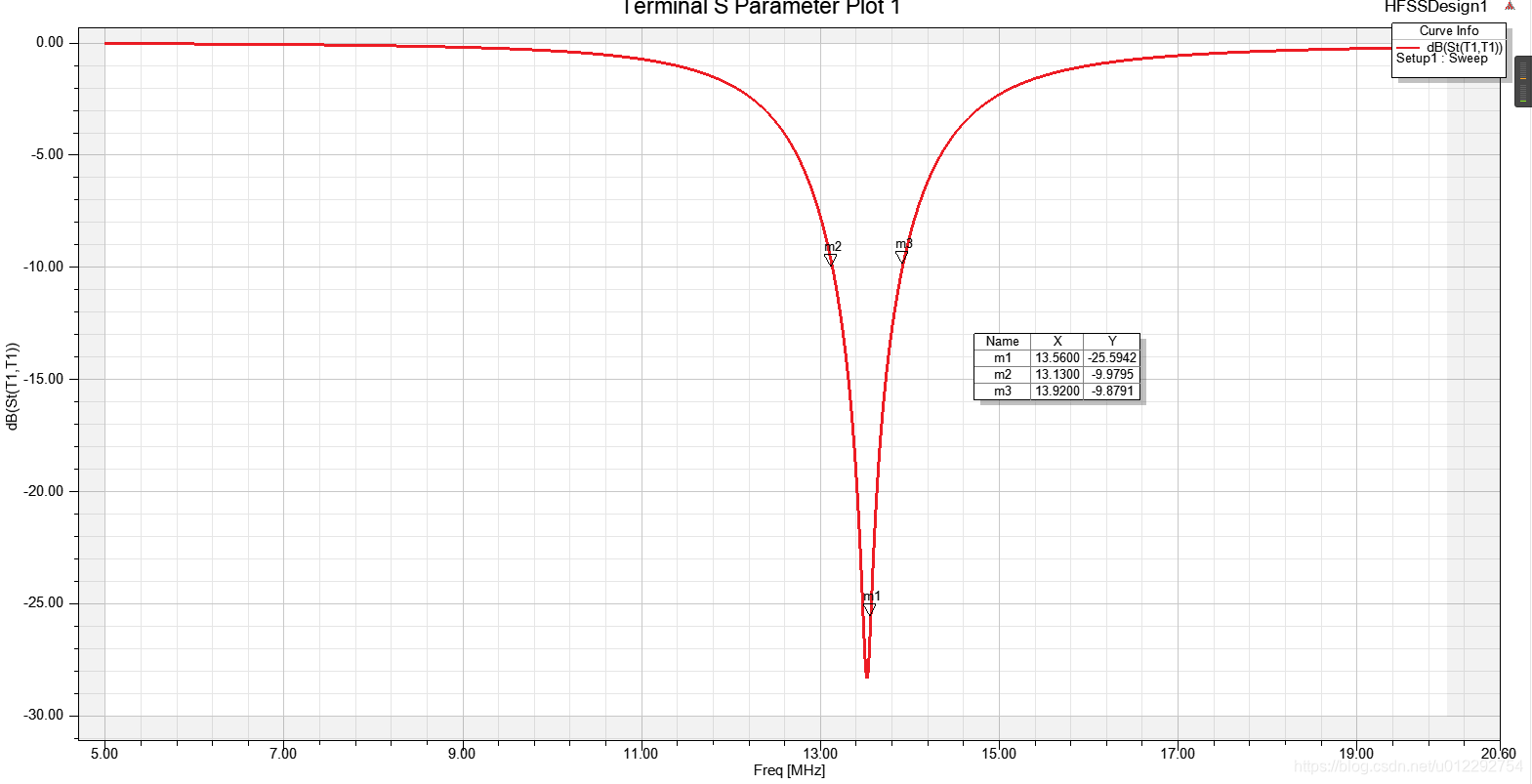

• 天线 10 dB 带宽 （大约 0.8 MHz）


6 串联电阻对带宽的影响

• 当串联电阻是 12.2 欧姆时，带宽是 0.8 MHz;

• 改为 20 欧姆，同时串联和并联电容和需要改变，带宽变为 1.36 MHz



• 阻抗点在 50 欧姆的圆内，需要减小并联电容；阻抗点位于 50 欧姆的下侧，串联的电容太小
