Arduino——光照传感器BH1750(数字型,I2C接口)

BH1750传感器，用于检测环境光光照强度。

BH1750FVI是日本罗姆（ROHM）半导体生产的数字式环境光传感IC。其主要特性有： I2C数字接口，支持速率最大400Kbps 输出量为光照度（Illuminance） 测量范围1~65535 lux，分辨率最小到1lux 低功耗（Power down）功能 屏蔽50/60Hz市电频率引起的光照变化干扰 支持两个I2C地址，通过ADDR引脚选择 较小的测量误差（精度误差最大值+/-20%）

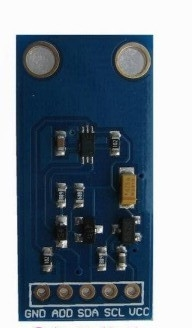

• GND 电源地
• ADD I2C地址引脚
• SDA I2C总线数据引脚
• SCL I2C总线时钟引脚
• VCC 电源 电压3-5V

#include <Wire.h>
#include <math.h>
#include <MsTimer2.h>

int BH1750address = 0x23;//BH1750 I2C地址  //ADDR="L" for this module
byte buff[2];

int flag = 0;//定时中断标志

void timer()//定时中断函数
{
  flag = 1;
}

void setup()
{
  Wire.begin();
  Serial.begin(9600);
  MsTimer2::set(2000, timer); //定时器设置,每2秒触发一次timer函数操作
  MsTimer2::start();
}

void loop()
{
  if(  flag )//
  {
    Serial.print( BH1750() );
    Serial.println("[lux]");
    flag = 0;//归零，等着定时中断重新赋值
  }
}

double BH1750() //BH1750设备操作
{
  int i=0;
  double  val=0;
  //开始I2C读写操作
  Wire.beginTransmission(BH1750address);
  Wire.send(0x10);//1lx reolution 120ms//发送命令
  Wire.endTransmission();

  delay(200);
  //读取数据
  Wire.beginTransmission(BH1750address);
  Wire.requestFrom(BH1750address, 2);
  while(Wire.available()) //
  {
    buff[i] = Wire.receive();  // receive one byte
    i++;
  }
  Wire.endTransmission();
  if(2==i)
  {
   val=((buff[0]<<8)|buff[1])/1.2;
  }
  return val;
}

光亮度数据参考
晚上： 0.001-0.02；
月夜： 0.02-0.3；
多云室内： 5-50；
多云室外： 50-500；
晴天室内： 100-1000；
夏天中午光照下： 大约10*6能量；
阅读书籍时的照明度：50-60；
家庭录像标准照明度：1400

/*
https://www.geek-workshop.com/thread-1610-1-1.html
https://www.arduino.cn/thread-92182-2-13.html
*/



/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一百二十九：GY-302 数字量光强度检测 光照传感器 BH1750FVI 光线检测模块
项目：依据光亮度控制LED

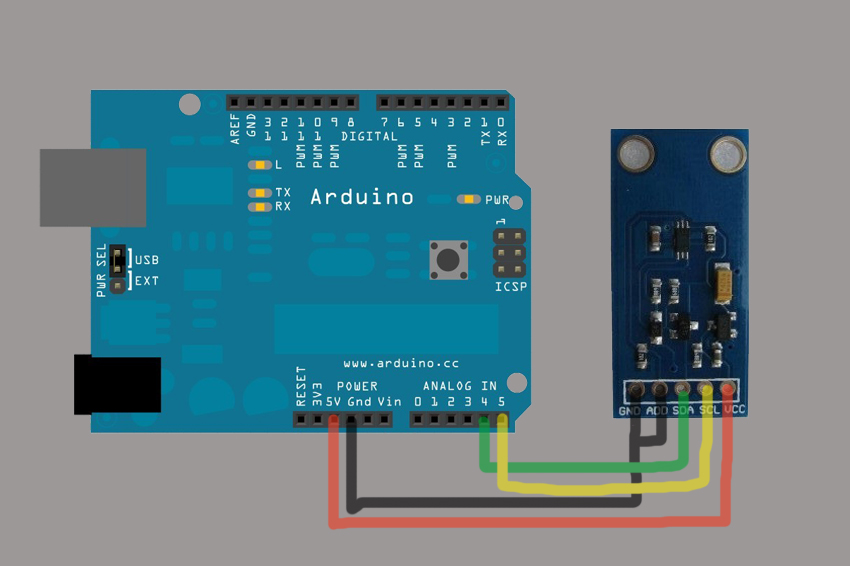

Module        UNO
 5 VCC   ——   5V
 6 GND  ——   GND
 7 SCL    ——   A5
 8 SDA   ——   A4
 9 ADD  ——   NC
*/

#include <Wire.h> //IIC库
#include <math.h>

int BH1750address = 0x23;//芯片地址为16位23
byte buff[2];
void setup(){
  pinMode(13,OUTPUT);
  Wire.begin();
  Serial.begin(9600);
}


void loop(){
  int i;
  uint16_t val=0;
  BH1750_Init(BH1750address);
  delay(100);
  if(2==BH1750_Read(BH1750address)) {
   val=((buff[0]<<8)|buff[1])/1.2;
   Serial.print(val,DEC);
   Serial.println("[lx]");
  }

  delay(150);
  if (val<100) {
    digitalWrite(13,HIGH);
  }
  else {
    digitalWrite(13,LOW);
  }
}



int BH1750_Read(int address) {
  int i=0;
  Wire.beginTransmission(address);
  Wire.requestFrom(address, 2);
  while(Wire.available()) {
    buff = Wire.read();  // read one byte
    i++;
  }
  Wire.endTransmission();

  return i;
}


void BH1750_Init(int address) {
  Wire.beginTransmission(address);
  Wire.write(0x10);//1lx reolution 120ms
  Wire.endTransmission();
}


测量程序步骤：

4、指令集合结构：

5、测量模式说明：
