前言
通常来说我会使用一些流程图使得对于软件、工具或者行事的操作变得有更好的可理解性,说白了就是方便理解。
使用Windows软件的朋友可能会用Word,Vision此类软件,或者ProcessOn这类工具,那么是否有更好更方便的操作,可以有效提高效率?
比如说,输入代码就可以生成,去除了繁琐的点击操作。
如何操作
使用Markdown就可以实现这种方法,具体就是使用Flowchart流程图
这部分流程图会使用这样格式来声明这部分是一个流程图的开始
【```mermaid】
【flowchat】
末尾以【```】作为结束
然后是各个声明,这些声明会描述一个框是操作(方框)还是判断(菱形)还是开始或者结束(圆角矩形)
常常用的描述符
- 开始和结束:start和e
- 执行操作:operation
- 判断:condition
- 其中判断包含yes和no
举个例子
下面这一段代码,就会生成这样的一个常见的网页登录的流程图
st=>start: 开始
op=>operation: 登录系统
cond1=>condition: 密码是否正确?
fun1=>operation: 找回密码
e=>operation: 手机验证
e2=>condition: 验证码是否正确?
fun2=>end: 登录成功
st->op->cond1
cond1(yes)->e
cond1(no)->op
e->e2
e2(no)->op
e2(yes)->fun2

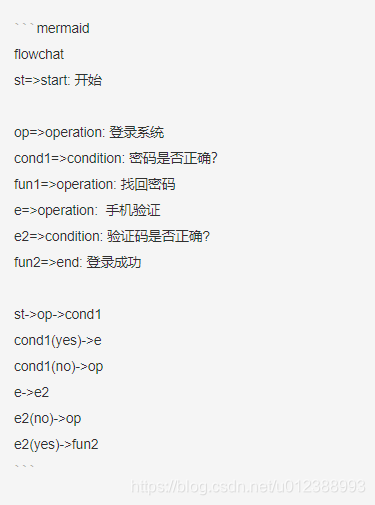

在Markdown里面是这样:

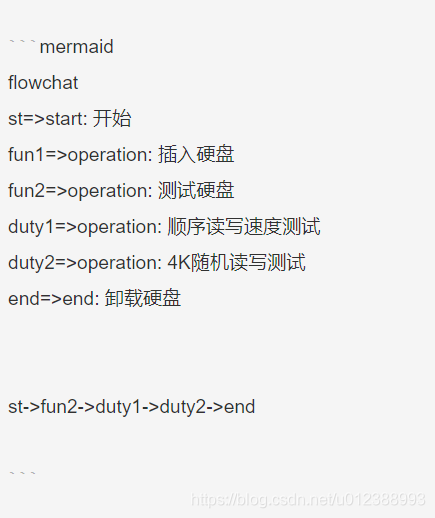

当然实际上在描述时候一段就可以完成所有,比如这样:

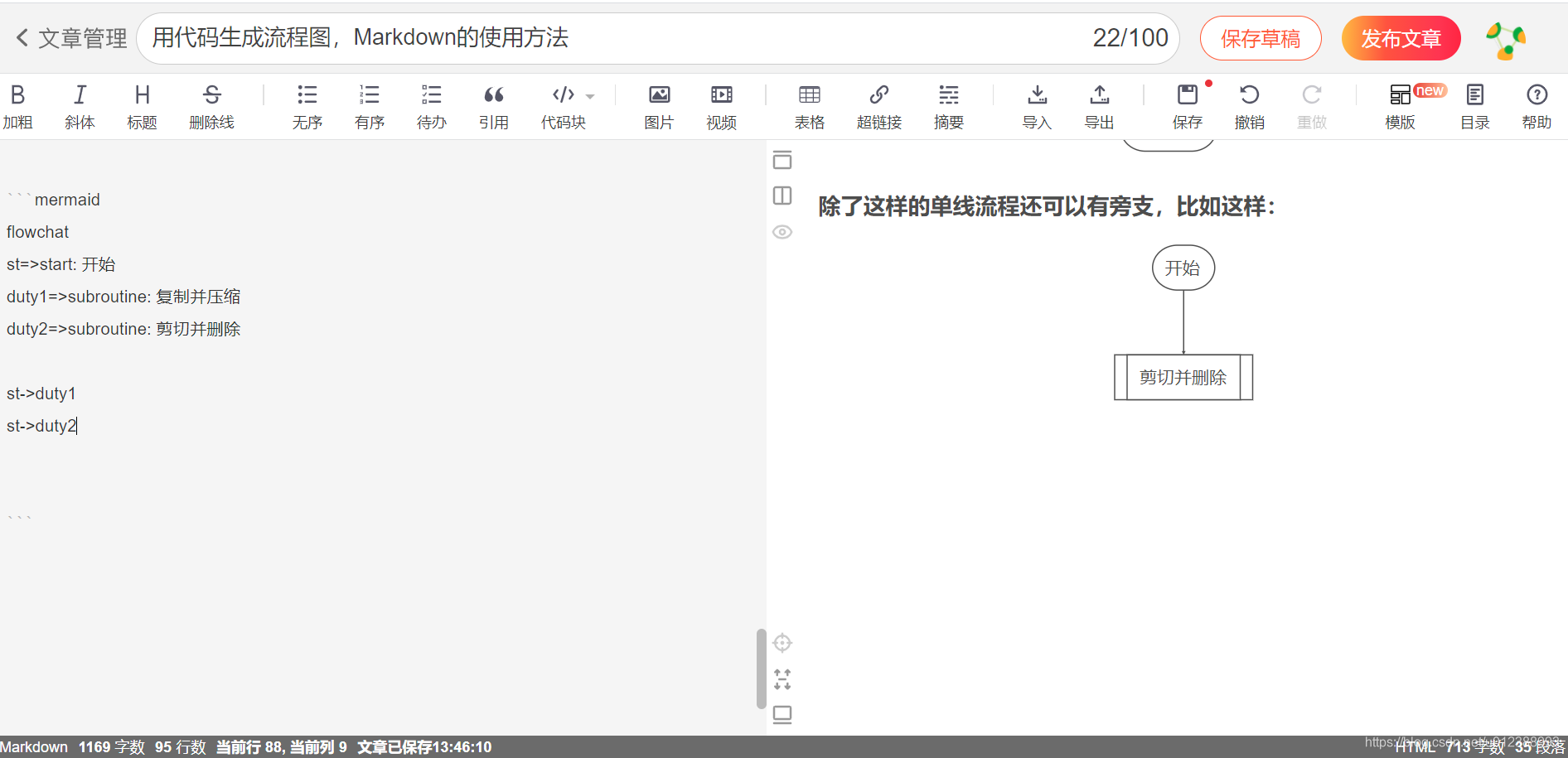

玩的愉快:)
