ArcGIS制图问题汇总（三）

1.DEM渲染（分类和拉伸）

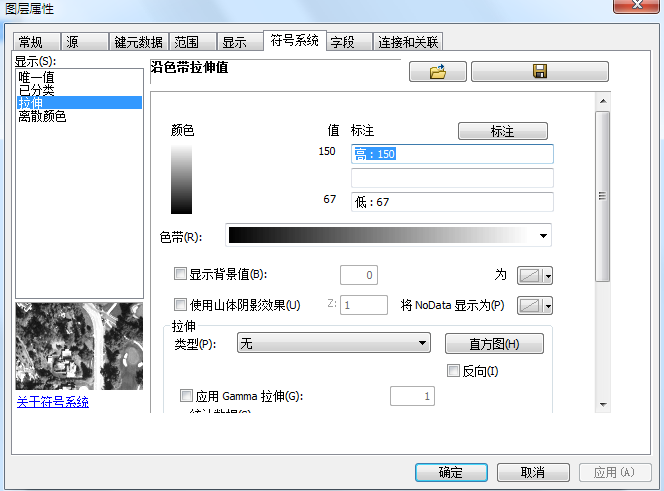

        DEM栅格数据的渲染可以在其图层属性里的符号系统里设置，按分类或者拉伸的方式显示

        可以设置，

        DEM显示的色带可以采用系统提供的色带也可以自己根据需求定制颜色色带

        技巧1：可以采用多个DME叠加显示的方式，拉伸渲染在下分类渲染在上，根据DEM的精度，把分辨精度以下的归为类1，其上的归为类2，类1根据具体的地形设置表达颜色，类2则设置无色，并且透明度设成完全透明。

2.色带自定义和渲染

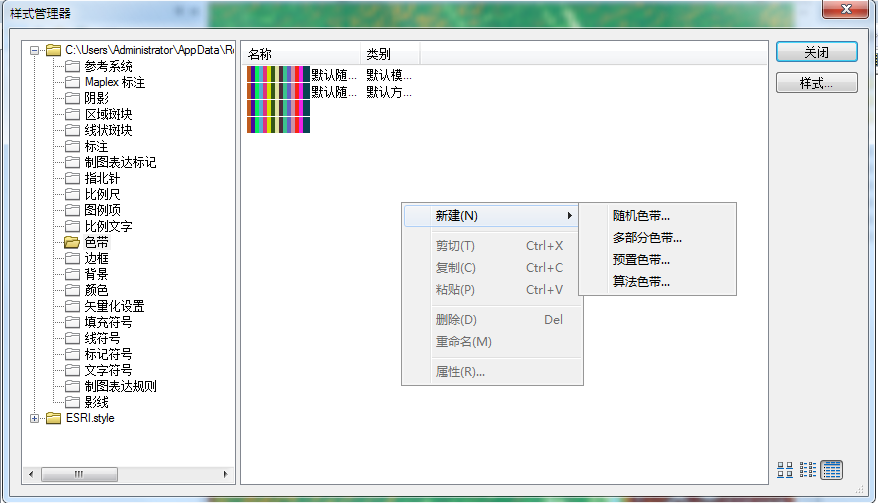

        菜单-自定义-样式管理器，在用户自己的符号库里，单击“色带”，新建，

（1）新建随机色带

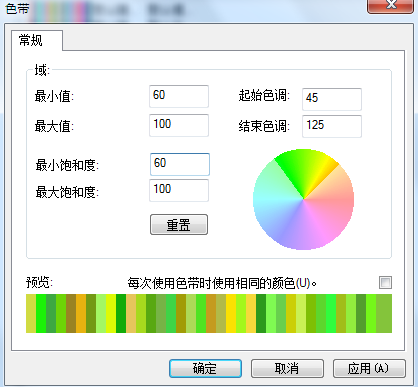

        点击新建-随机色带，设置参数，可以设置起始色调和结束色调，

（2）新建多部分色带（是由多个色带组合而成的色带）

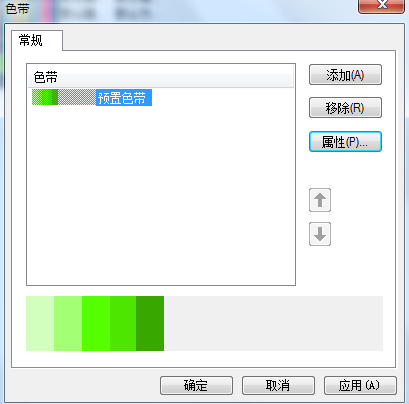

        点击新建-多部分色带，添加预置色带

        在属性里设置，预置色带的颜色，

        同上，继续添加预置色带。下一个色带的起始颜色设置最好与上个色带最后颜色相近有过渡感。

（3）新建预置色带

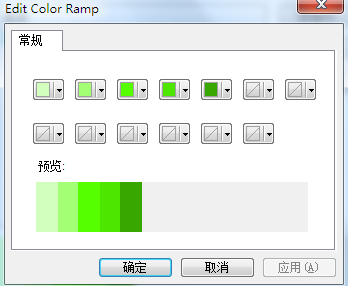

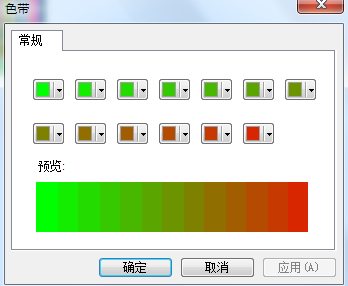

        新建-预置色带，然后设置颜色

        颜色的设置可以通过色板选取，也可以自己设置RGB颜色值

3.地图分级显示

        在实际应用中，地图显示往往会根据不同比例尺显示不同的内容信息，越大比例尺显示的地图信息内容越丰富。在进行专题地图设计时，要根据实际业务需求，设定参考的比例尺。

（1）设定多比例尺下的地图显示内容

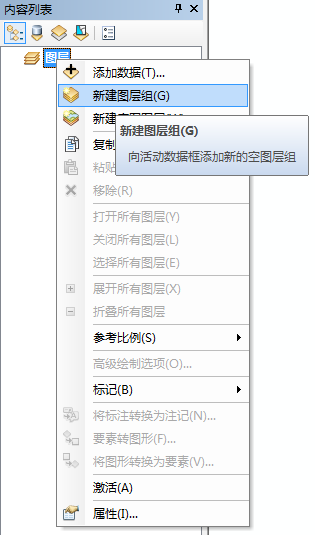

（2）在ArcMap内容列表里，右键单击图层-新建图层组

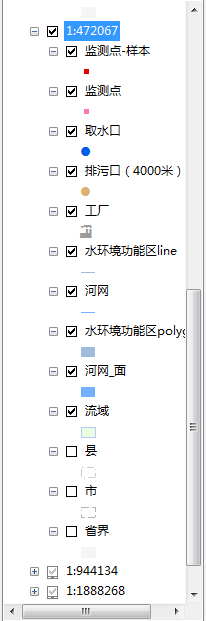

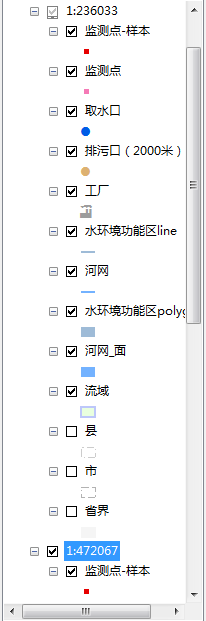

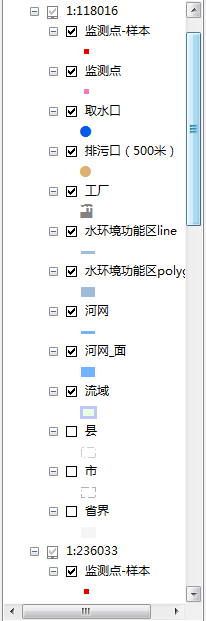

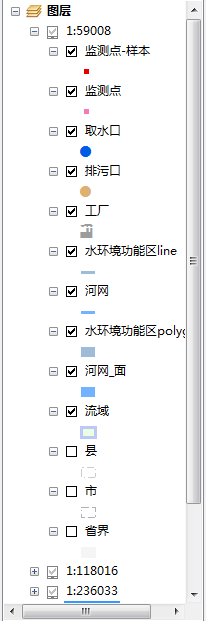

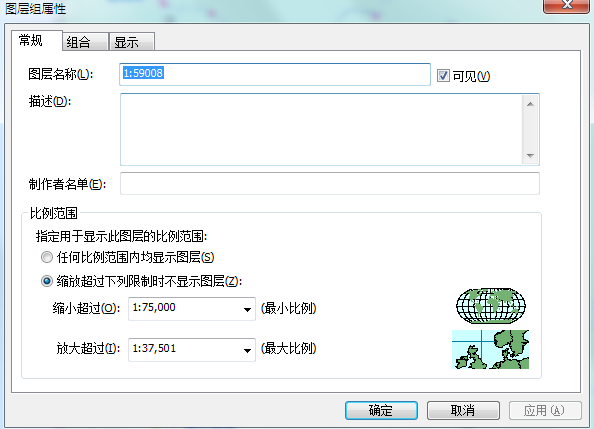

        新建多个图层组，按比例尺命名，设定其显示缩放比例，

        根据不同比例尺下显示的内容添加相应的图层要素

        不同比例尺下显示的地图内容信息丰富程度也不同

        这样把不同尺度的信息综合在一张图上，可以根据具体需求打印不同比例尺下的地图。
