像画画一样做数据库设计,建议收藏(DrawDB)

76aa9803ff863cc6835705f416d10bd4.gif       好的数据库设计可以简化应用代码的研发,减少开发成本,提高效率。当前面对的数据库设计的痛点有:

1、业务实体关系繁杂:实际业务中各种实体的关系错综复杂,如何高效的表达这些关系,并且有效的提高查询性能,是在设计阶段需要考虑的。

2、设计缺乏标准化;不同的开发同学对于同一实体存在不同的理解和定义方式,在数据库设计环节就需要进行充分的协作,以保障对最终设计的一致性。

3、性能调优:很多业务场景下,我们都会对部分业务做冗余设计,避免表连接查询过多,从而影响到程序的响应速度和前台用户的体验。

4、需求可能随时变更;一个良好的数据库设计可以灵活的响应产品经理提出的变更需求,从而进行调整优化。



    DrawDB是一款设计数据库的在线工具,帮助研发快速构建DB实体关系。DrawDB支持图表创建、导出SQL脚本、自定义编辑环境。最重要的是你不需要注册创建账户,且开源免费。

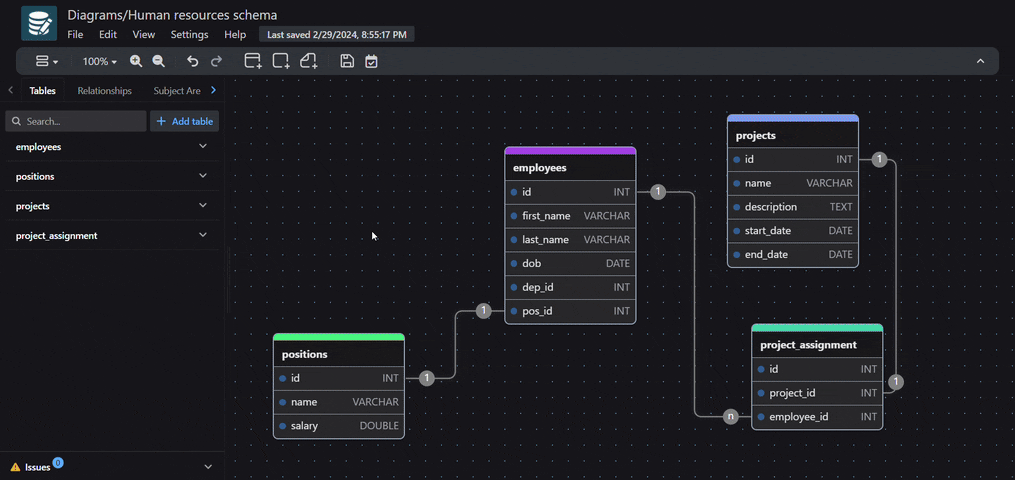

今天,我继续安利一个独门绝技:单纯的讲技术可能比较枯燥乏味。接下来,我将以一个实际的案例来描述Spring事务钩子函数的正确使用姿势。一张图带你领略一下它的颜值:


03

核心特性

#

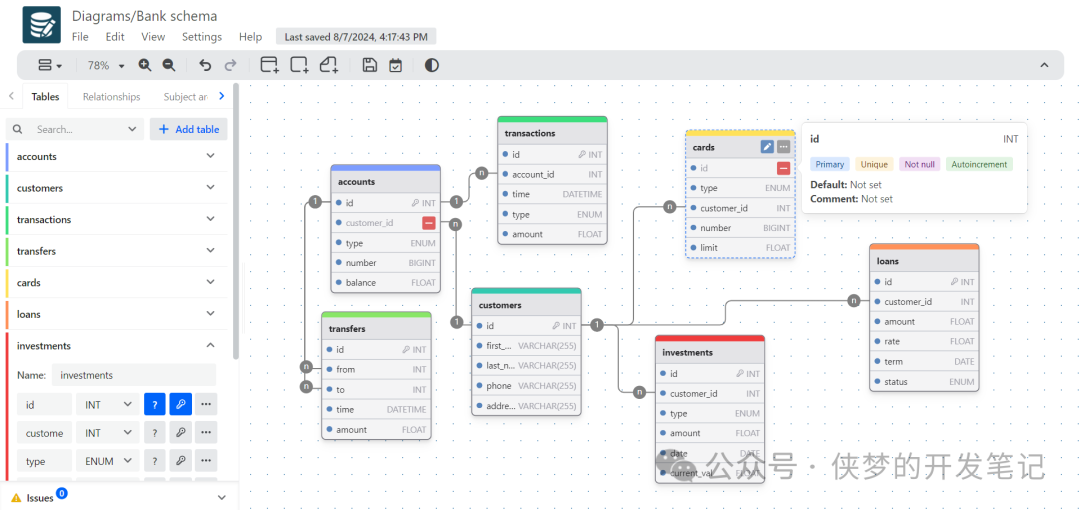

数据模型构建:允许用户创建和修改数据库中的表、列、关系、索引和约束。

SQL脚本生成:提供自动生成SQL语句的功能,以便创建或修改数据库结构。

高级数据建模:支持构建复杂的数据库模型,涵盖一对一、一对多和多对多的数据关系。

协作功能:使团队成员能够共享数据模型,并支持实时的协作编辑。

个性化定制:用户可以根据个人或团队的喜好,调整和定制ER图的外观。

04

应用场景

#

数据库设计:通过直观的工具简化新项目的数据库设计工作,提高效率。

数据库文档化:为现有的数据库生成详细文档,帮助提升团队对数据库的理解,加快新成员的培训过程。

数据库迁移:利用可视化工具比较不同数据库架构,规划和执行数据库迁移任务。

教育培训:将DrawDB作为教学辅助工具,帮助学生学习和掌握数据库设计的理论知识和实践技能。

05

支持Docker部署

#

#克隆drawdb
git clone https://github.com/drawdb-io/drawdb
cd drawdb
#构建docker镜像
docker build -t drawdb .
#运行服务
docker run -p 3000:80 drawdb

06

支持NPM部署

#

#git克隆项目
git clone https://github.com/drawdb-io/drawdb
cd drawdb
#安装依赖
npm install
#打包运行
npm run build

07

支持5种数据库导出

#

    DrawDB支持导出设计到5种数据库:MySQL、PostgreSQL、SQLite、MariaDB、SQL Server。此外还支持导出为图片、JSON、PDF和自己的格式等。


08

与团队协作

#

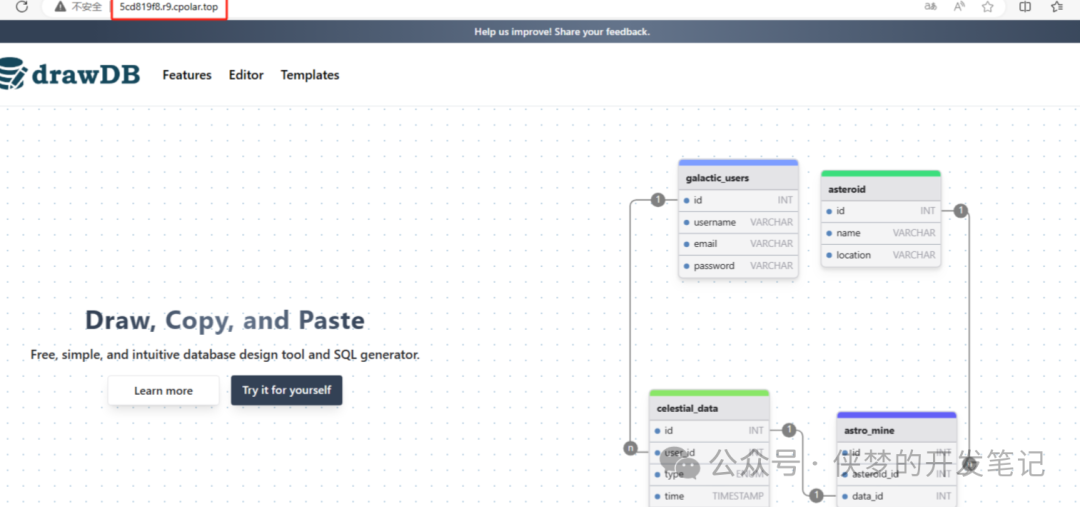

    当你在本地部署了DrawDB后,如何与团队成员进行协作呢?

    方法是有的,你可以通过内网穿透工具,将服务进行发布,这样就可以与团队一同协同工作了。


09

drawdb地址

#

https://github.com/drawdb-io/drawdb
