JPEG数据格式分析

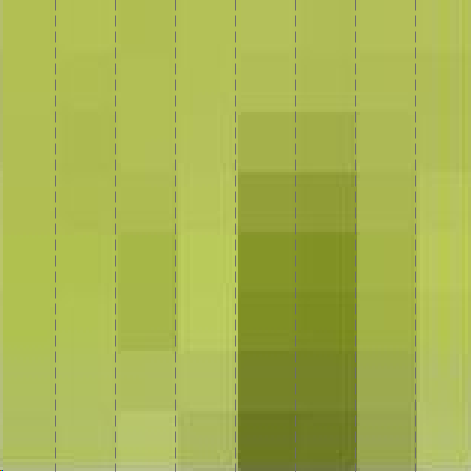

分析对象是一幅8x8的jpg图片。如下，图片已被放大并被虚线切分

用windows照片查看器查看图片详细信息：

信息	参数
大小	667字节
尺寸	8x8
宽度	8像素
高度	8像素
水平分辨率	96dpi
垂直分辨率	96dpi
位深度	24

用UltraEdit打开图片，截图如下：

将该数据切分为10个部分，图中已做标记。

预备知识
JPEG文件由两部分组成：标记码和压缩数据。JPEG图像所有信息都由标记码记录，标记码之间用若干个0xFF分开。

• 数据第一部分
  JPEG格式由SOI（start of image）标记码开头：

标记结构	字节数
0xFF	1
0xD8	1

SOI不用解释。
紧接着是标记码APP0（application），JFIF将文件的相关信息定义在此标记中，如下

标记结构	字节数	意义	对应数据(十六进制)
0xFF	1		FF
0xE0	1		E0
Lp	2	APP0标记码长度	00 10（由此看出该标记码长度为16字节）
Identifier	5	JFIF识别码	4A 46 49 46 00(“JFIF”)
Version	2	JFIF版本号	01 01
Units	1	单位	01
Xdensity	2	水平分辨率	00 60（90dpi）
Ydensity	2	垂直分辨率	00 60（90dpi）
Xthumbnail	1	水平点数	00
Ythumbnail	1	垂直点数	00

至此，数据第一部分分析完。

• 数据第二部分
  该部分是DQT（define quantization table）标记码。看看该标记码格式：

标记结构	字节数	意义	对应数据(十六进制)
0xFF	1		FF
0xDB	1		DB
Lq	2	DQT标记码长度	00 43（67字节）
（Pq， Tq）	1	在基本系统中Pq=0，Tq=0~1	00（说明后面量化表中的每个值为1个字节）
Q0	1或2	量化表的值	02
Q1	1或2	量化表的值	01
…
Qn	1或2	量化表的值	0c

至此，数据第二部分也分析完

• 数据第三部分
  该部分数据开头为0xFF 0xDB，显然该部分也是个DQT标记码，分析如上，不再赘述。

• 数据第四部分
  该部分开头为0xFF 0xC0，该部分为SOF（start of frame）标记，基线离散余弦变换

标记结构	字节数	意义	对应数据(十六进制)
0xFF	1		FF
0xC0	1		C0
Lf	2	SOF标记码长度	11（17字节）
P	1	基本系统中为8	08
Y	2	图像高度	00 08(8个像素)
X	2	图像宽度	00 08(8个像素)
Nf	1	为1代表灰度图，为3代表彩色图	03（彩色）
C1	1	成分编号 1	01
（H1， V1）	1	第一个采样因子	22
Tq1	1	该量化表编号	00
…
Cn	1	成分编号n	03
（Hn，Vn）	1	第n个采样因子	11
Tqn	1	该量化表编号	01

• 数据第五部分
  该部分开头为0xFF 0xC4，是DHT（define huffman table）标记码定义了哈弗曼树表

标记结构	字节数	意义	对应数据(十六进制)
0xFF	1		FF
0xC4	1		C4
Lh	2	DHT标记码长度	00 1F（31个字节）
（Tc， Th）	1		00
L1	1		00
…
L16	1	00
V1	1	01
…
Vt	1	0B

该标记中，Tc为0指DC所用的Huffman表，Tc为1指AC所用的Huffman表，Th的值为0或1，2Tc+Th表示Huffman表的编号（最多4个），Ln表示每个n为Huffman码字的个数，n = 1~16。Vt表示每个Huffman码字所对应的值，t = L1+L2+…+L16

• 数据第六部分
  同上

• 数据第七部分
  同上

• 数据第八部分
  同上

• 数据第九部分
  该部分为SOS（start of scan）标记码，如下表

标记结构	字节数	意义	对应数据(十六进制)
0xFF	1		FF
0xDA	1		DA
Ls	2	SOS标记码长度	00 0C
Ns	1
Cs1	1
…
(Td1,Ta1)	1
CsNs
(TdNs，TaNs)
Ss
Se
（Ah，Al）

Ns为scan中成分的个数，CsNs为在scan中的编号，TdNs为高4位，TaNs为低4位，分别表示DC和AC编码表的编号， 基本系统中，Ns = Nf，Ss，Se，Ah，Al均为0

• 数据第十部分
  图像结束标记码0xFF 0xD9，标记码EOF（end of image）

标记结构	字节数
0xFF	1
0xD9	1
