DXF转KML初探

最近接到一个不大不小的地形测量项目，对方发来了一个dwg的范围图，由于对这个地方不是很熟，并且拐弯抹角的地方比较多，想要准确的确定位置，最好能叠加到影像上，主流的卫星影像如水经注，LSV等，其实都是支持dwg直接导入的，但是牵扯到投影设置等，且需要会员支持，繁琐且不一定能成功，既然如此，趁着十一没事，决定自己简单搞一下。

简单分析一下，主要分2步，第一步就是解析dxf（dxf为CAD的交换文件格式），第二步就是序列化输出kml文件。

解析dxf

记得以前解析dxf文件的时候，是将dxf当做一个文本文档，根据标签一点点解析自己需要的东西，今天网上看一下有没有现成的，竟然发现，有一个支持.net的dxf类库netdxf非常好用。

直接上连接：https://github.com/haplokuon/netDxf

其实最早一版的netdxf在2013年就发布了，最新版本是v2.4.2，netdxf提供了dxf的很全面的读写功能，所以决定试一试，本文使用开发语言为C#。

想要用netdxf并不需要下载它，如果使用visual studio开发并且电脑联网的话，可以通过下面方式添加netdxf的引用。

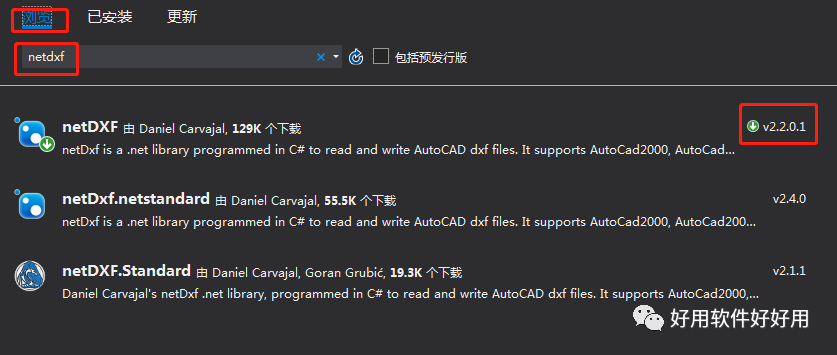

首先正常新建一个项目，然后在项目上右键，弹出管理NuGet程序包对话框，在浏览中输入netdxf之后，点击右侧安装，完了就可以直接引用了。

根据需要添加名称空间引用，本文添加

using netDxf;

using netDxf.Entities;

如果电脑没有联网，可以下载netdxf.dll，在项目的引用里添加该dll，则可以直接使用了，网上有很多，找不到的话可以关注回复netdxf获取

netdxf的DxfDocument类提供了一个load方法，该方法可以直接以文件路径名的字符串作为参数来加载一个dxf文件，所以首先加载一个dxf文件看一下能读出什么东西。加载的是一个简单线的dxf文件，该文件直接放在程序主目录里

DxfDocument dxf = DxfDocument.Load("1.dxf");

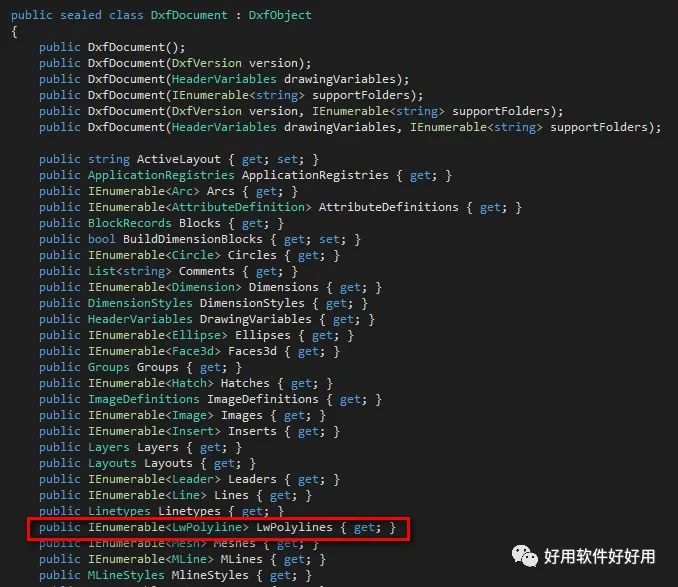

发现数据都存储在document下的LwPolylines下面（测试用途图形类型比较单一），LwPolylines是一个IEnumerable类型的可遍历的LwPolyline类型的数据，可以通过LwPolyline的GetEnumberator()方法获得，所以接着获取LwPolyline类型的LwPolylines。

IEnumerable<LwPolyline> LW = (IEnumerable<LwPolyline>)dxf.LwPolylines.GetEnumerator();

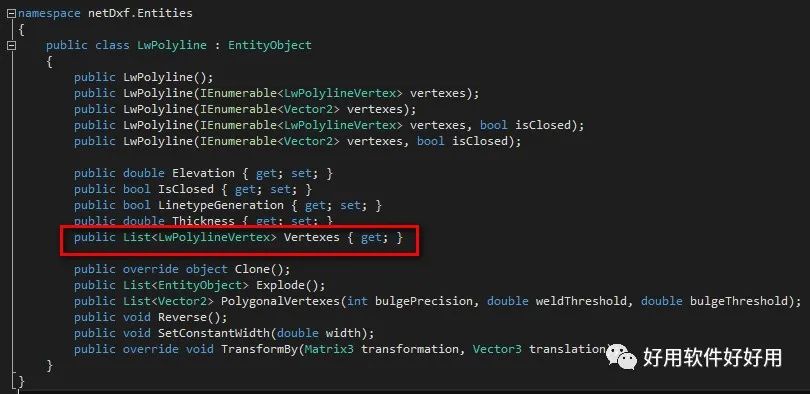

LwPolyline有一个List<LwPolylinevertex>类型的属性Vertexes用来存放坐标等属性，考虑到LwPolylines是一个可列举的类型，所以遍历每一个LwPolyline

 foreach (LwPolyline PS in LW)

 {

       List<LwPolylineVertex> vt = PS.Vertexes;

}

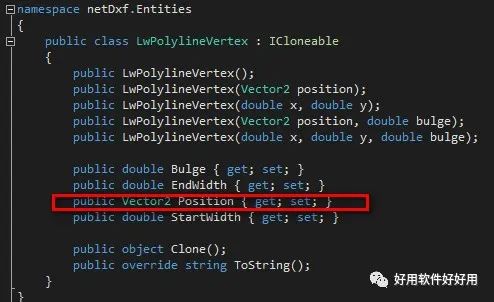

LwPolylineVertex里，坐标存在Position下，遍历LwPolylineVertex列表

vector2类型有X和Y两个读写属性，可以直接访问读取数据了。

 foreach (LwPolyline PS in LW)

  {

  List<LwPolylineVertex> vt = PS.Vertexes;

  foreach(LwPolylineVertex lpv in vt)

   {

    double x = lpv.Position.X;

    double y = lpv.Position.Y;

    }

 }

至此，关于LwPolyline线的解析就结束了。

当然CAD数据类型很多，可以按照类似的方法分别解析需要的数据。

序列化kml

序列化输出KML比解析dxf更加简单一些，因为.net自带了一个类库system.xml.Serialization，通过如下方法可以实现对象的序列化。

public void Serialize(TextWriter textWriter, object o)

层层解析kml的polygon的结构，kml-document-placemark-polygon-outerBoundaryIs-LingearRing-coordinates，依次构造最后形成一个层层包含的对象，最后借助Serialize(TextWriter textWriter, object o)可以直接输出

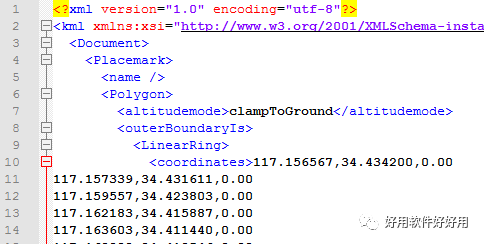

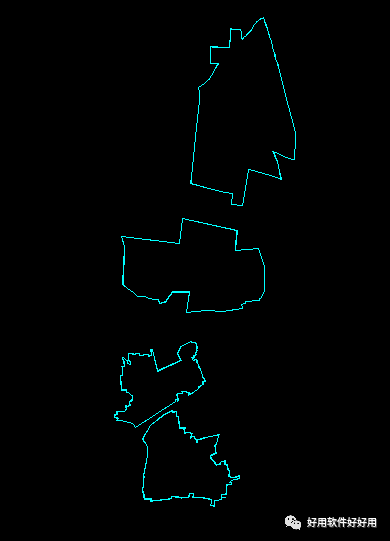

下一篇再细说一下序列化的东西，因为本文数据为投影平面坐标，还需要进行高斯反算，一番操作之后，输出了一个kml，这是原来的CAD图

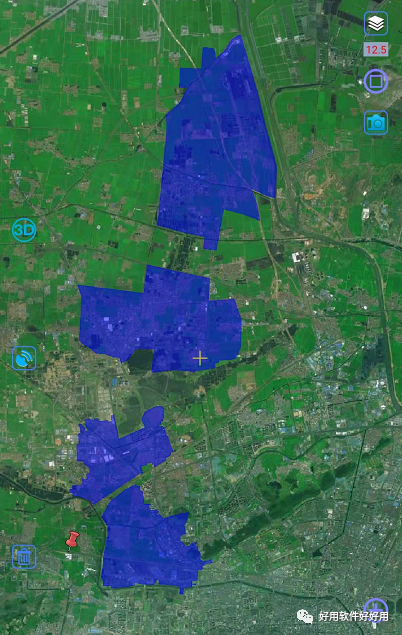

这是生成KML导入到地图里

本文结束，简单记录一下，最后完善了一些异常处理和坐标系统变换，以后就可以不用怕遇到CAD的范围线了。

如果有更好的方法可以一起交流
