高端局！Zynq7000 Soc系列如何选型？

来源：ZYNQ

作者：小墨

大家好，在嵌入式开发中，ZYNQ在一些场合中用的越来越多，其中Zynq-7000系列是嵌入式开发常用的比较经典的型号，它最大的特点是将处理系统PS和可编程资源PL分离开来，固化了PS系统的存在,实现了真正意义上的SOC(System On Chip)。

Zynq7000 全可编程 SoC 重新定义了嵌入式系统，为系统架构师和软件开发人员推出新的解决方案提供 了一个灵活的平台，同时为传统 ASIC 和 SoC 用户提供了一个全可编程的备选方案，如何选型也是一项大学问，我们从以下各个方面来剖析一下。

Zynq7000 All Programmable SoC 系列

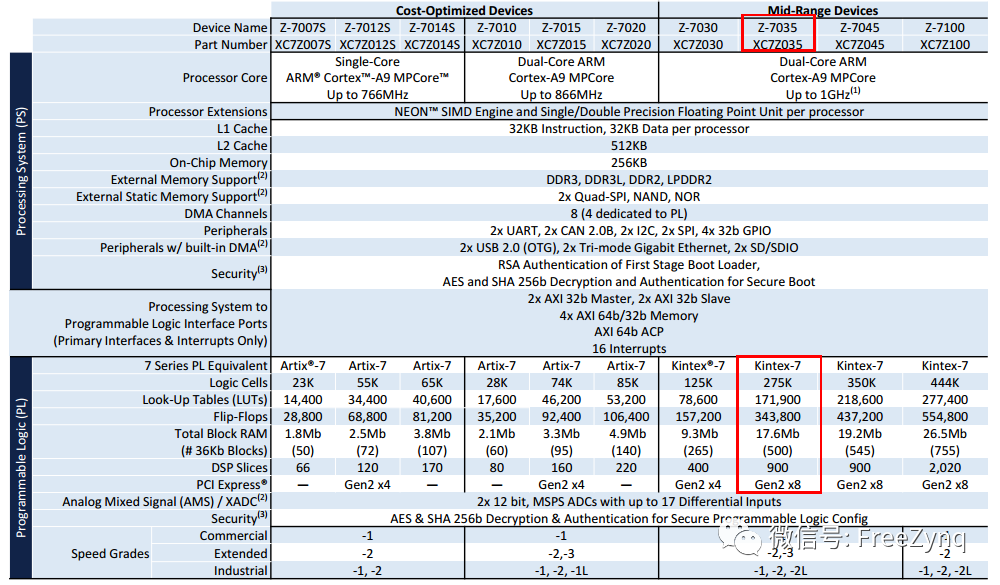

ps和pl的一些资源如下图所示：

需要注意的是：

1. 1 GHz 处理器频率仅适用于 Z-7030、Z-7035 和 Z-7045 设备中的 -3 速度等级。

2. CLG225 中的 Z-7007S 和 Z-7010 对 PS 外设、内存接口和 I/O 有限制。

3. 安全块由处理系统和可编程逻辑共享。

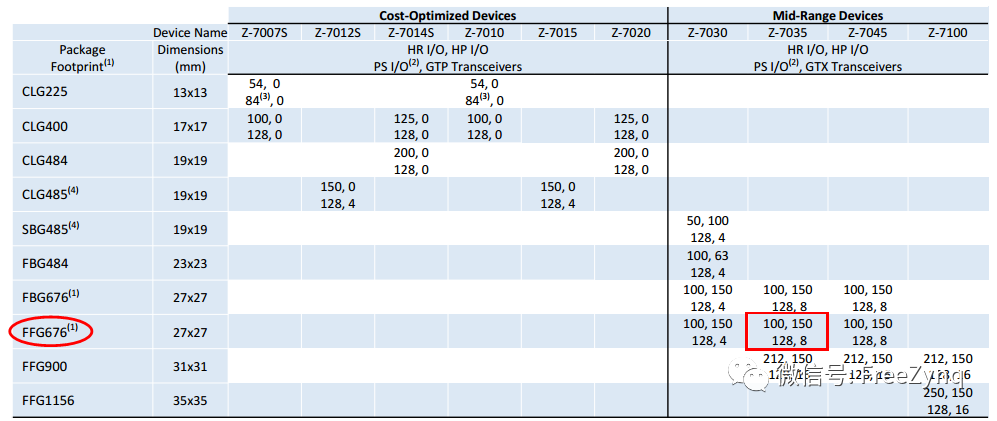

HR I/O、HP I/O、PS I/O 和收发器（GTP 或 GTX）如下：

1. 同一封装中的器件是封装兼容的，FBG676 和 FFG676 也是封装兼容的。

2. PS I/O 计数不包括专用 DDR 校准管脚。

3. PS DDR 和PS MIO 管脚数受封装尺寸限制。

4. CLG485 和 SBG485 引脚兼容。

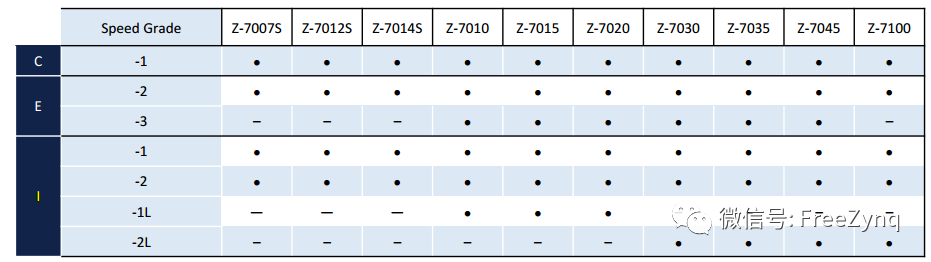

Zynq7000 系列速度等级

Zynq7000 系列速度等级如下：

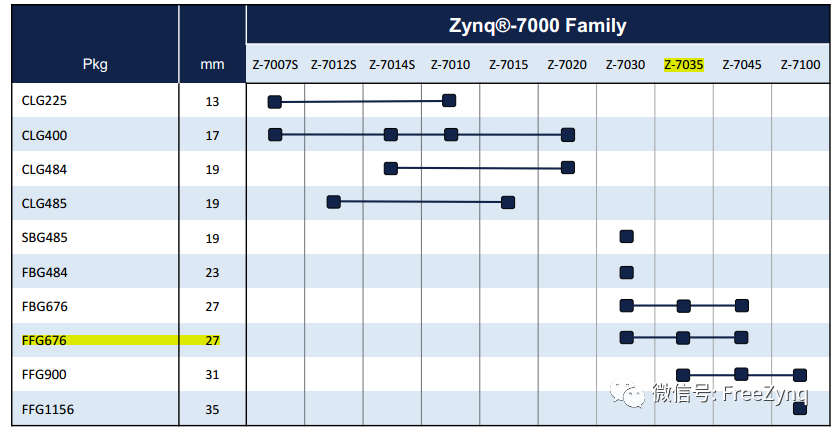

Zynq7000 系列器件迁移表

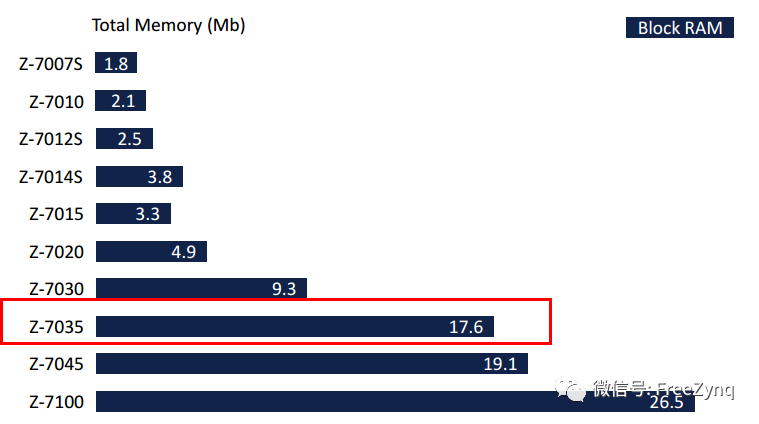

Zynq7000 系列具有块 RAM（双端口、可编程、内置可选纠错），如下图所示：

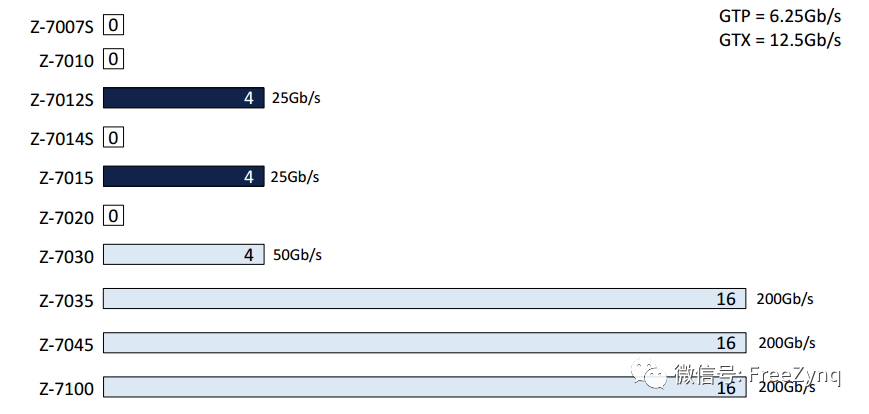

收发器数量和带宽

Zynq-7000 系列中的串行收发器包括在真实环境中以高达 6.25Gb/s (GTP) 和 12.5Gb/s (GTX) 的数据速率提供最佳信号完整性所需的经过验证的片上电路。

输入/输出数

使用 www.xilinx.com 上的器件数据表验证本文档中的所有数据最大 I/O 计数 I/O 分为 PS I/O、高范围 (HR) I/O 和高 性能 (HP) I/O。

PS I/O 由多用途 I/O (MIO) 组成，支持 1.8V 至 3.3V 标准， HR I/O 是功能简化的 I/O，提供 1.2V 至 3.3V 的电压支持， HP I/O 针对从 1.2V 到 1.8V 的最高性能运行进行了优化。

PS I/O计数由54个I/O（不包括DDR接口）组成，用于与外部组件通信，简称复用I/O（MIO）。

Zynq7000 系列器件信息

为什么这么命名？参考如下说明：
