Grafana使用mysql作为数据源，呈现图表

原创仅供学习，转载请注明出处

需求

近期在使用python写一套模拟API请求的监控项目，考虑数据可视化这方面就采用grafana来呈现，下面来看看怎么弄。

数据源准备

首先安装好mysql，将监控的日志数据写入到mysql之中。如下图：

好了，这里就已经准备好了相关的测试模拟数据。那么下面就使用Grafana来配置图表看看。

使用Grafana呈现table表格

如果有不清楚Grafana怎么安装的朋友，可以点击这里查看如何安装部署。

执行Grafana的启动脚本如下：

[root@server86 grafana]# cat restart_grafana.sh
#!/bin/bash
basedir=$(cd `dirname $0`;pwd)

mkdir -p data # creates a folder for your data
ID=$(id -u) # saves your user id in the ID variable

docker stop grafana
docker rm grafana
docker run \
       -d --name grafana  -p 3000:3000 \
       -e "GF_SERVER_ROOT_URL=http://grafana.server.name" \
       -e "GF_SECURITY_ADMIN_PASSWORD=newpwd" \
       --user $ID --volume "$PWD/data:/var/lib/grafana" \
       grafana/grafana grafana
[root@server86 grafana]#
[root@server86 grafana]# docker ps
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS                    NAMES
bce3149be086        grafana/grafana     "/run.sh grafana"   18 minutes ago      Up 18 minutes       0.0.0.0:3000->3000/tcp   grafana
[root@server86 grafana]#

登录访问Grafana

按照脚本我已经设置好了admin的密码为 newpwd 了。
输入用户名 admin 和 密码 newpwd ，点击Log In登录系统。

添加数据源

在登陆系统后的首页，就可以进行数据源的添加了。

访问不了 localhost:3306 的原因是因为Grafana是使用docker容器启动的，而容器当然没有部署mysql。

所以，修改mysql访问配置如下：

好了，数据源mysql已经配置好了。下一步就是配置图表的呈现了。

回到首页，点击表格（Dashboard）

创建Table表格

Table面板里面的内容是可以直接选择数据库，然后根据查询出来的SQL语句结果进行直接呈现的。

下面来编写一个SQL查询来看看。

好了，那么下面把这个SQL语句配置到Grafana钟进行呈现。

从上图看出，从mysql中查询的结果直接就可以从Grafana表格呈现了。

下面来修改一下表格名称以及保存一下。

好了，基本上table表格已经呈现，但是单纯这样的一个表格满足不了我的胃口。

那么下面就来再整一个曲线图来看看。

Grafana配置曲线图

我不是想单独增加一个新的面板，而是想在刚刚创建的table上面创建一个曲线图，那么该怎么做呢？

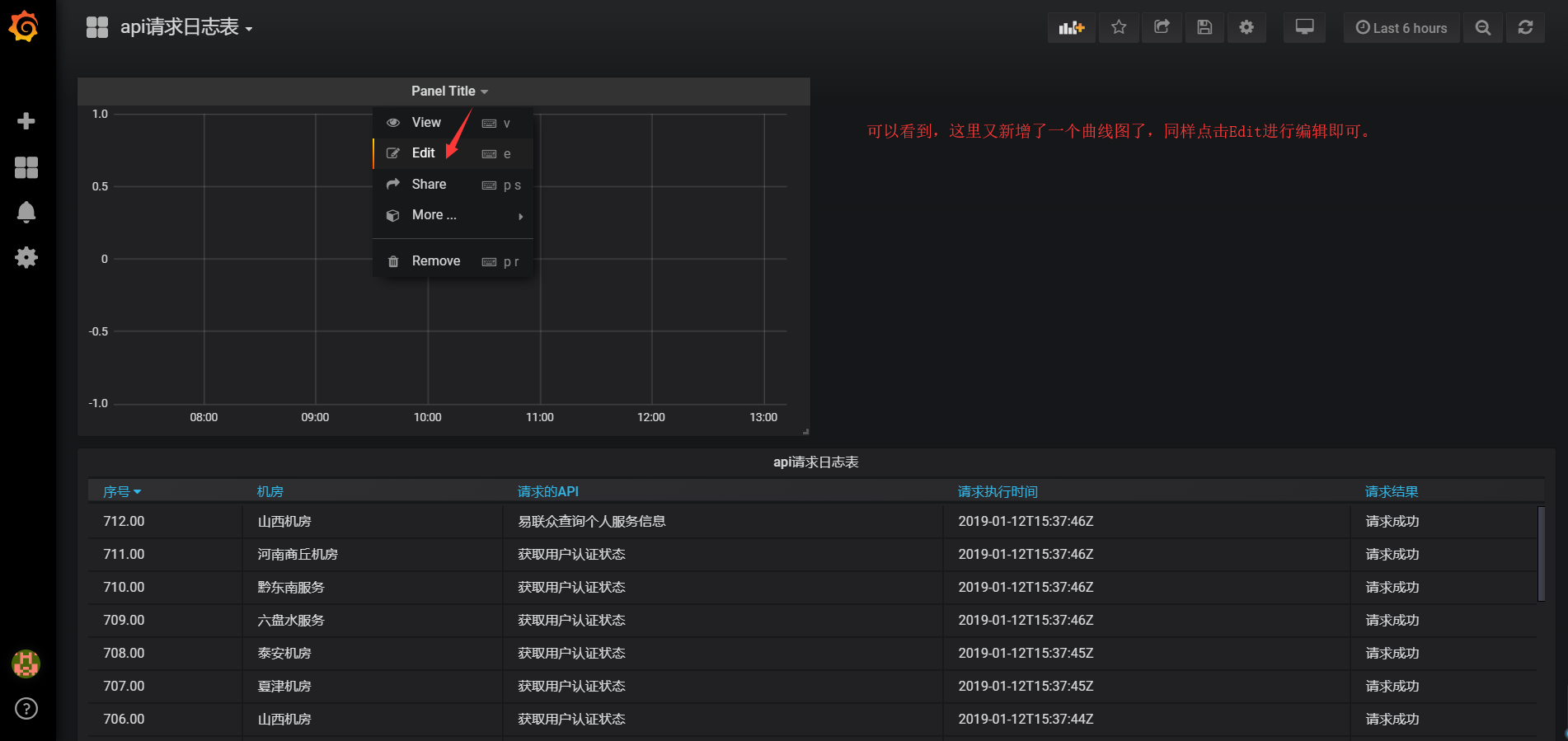

在面板创建新的图表

编辑曲线图Graph

从上这个图表的配置我一开始也没太理解清楚，配置过后，看着图表呈现就更加好的理解了。

根据图表的内容，我查询的分析如上图。

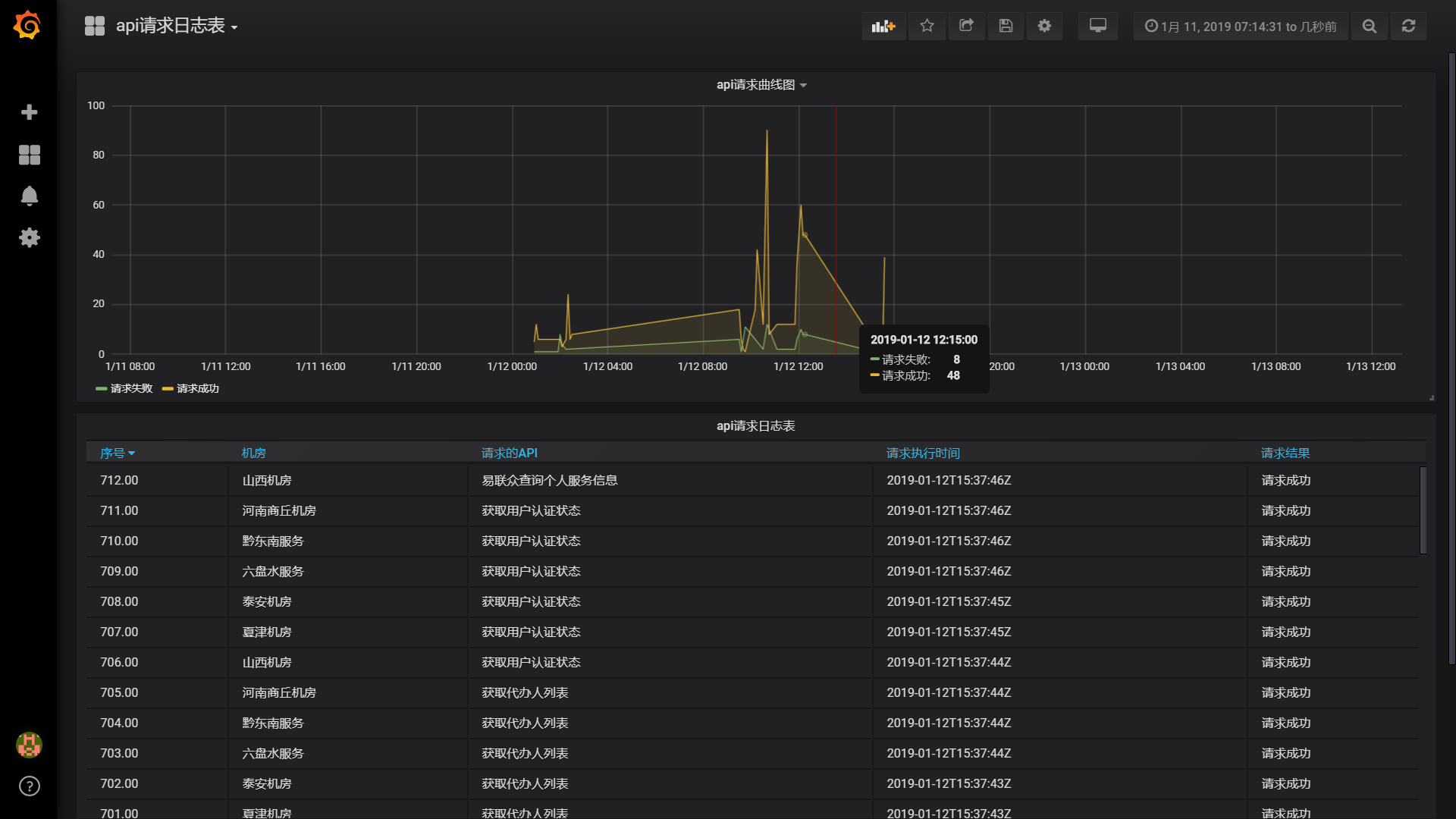

好了，基本上图表就到这里就可以了。将这个图表保存以及拖拉一下看看呈现。

当然还可以呈现更加多的图表，这里就基本介绍到这里啦。
