业务建模之描编划3步得到流程模型

  本文目标：业务分析师，在了解业务建模流程模型制作方法的条件下，进行流程模型制作，达到结构化、标准化描述业务操作过程的程度。

1 场景

  业务建模，使用数据模型、流程模型、产品模型，3个维度展示业务系统的全貌。

  流程模型是核心，能够结构化、标准化描述业务操作过程，依赖数据模型输入的数据标准设计（包含实体、属性、属性域、代码值），以及产品模型输入的产品条件（产品工厂相关）。

  一般的，业务种类繁多，才会涉及抽象出产品模型，大部分只涉及流程模型、数据模型。

  首先列举流程模型相关的概念，便于后文理解。

  （1）活动：由内部事件或外部事件触发，为满足特定业务目的，与干系人之间的交互过程；

  （2）交易：活动中，与干系人之间的1次交互；

  （3）任务：交易中，单一角色执行，具备明确业务目的的工作事项集合；

  （4）步骤：任务中，单个工作事项；

  （5）业务规则：步骤中，最细粒度的，具体数据项的加工逻辑；

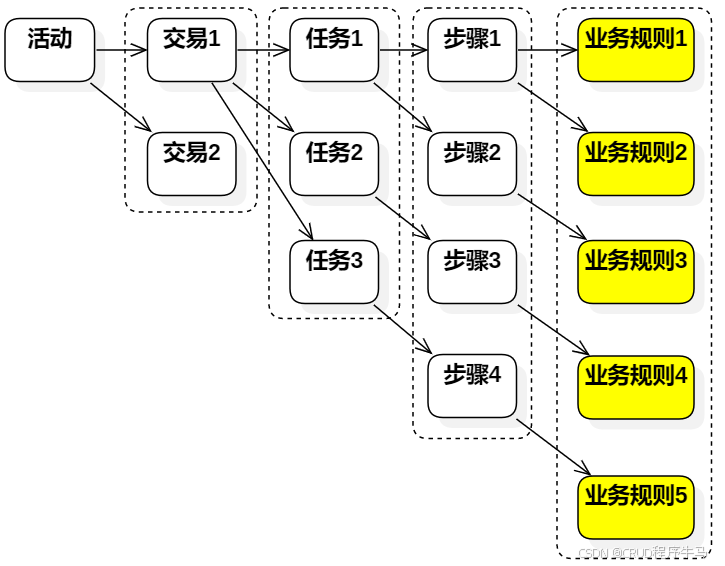

  流程模型的建设过程为，以数据模型为输入，按顺序进行描述业务规则、编排步骤、划分任务3步，得到“业务规则”、“步骤任务清单”、“输入输出参数”。

  本文以微信公众号实现吉他调音功能，介绍流程模型的建设过程。

  先看一下流程模型建设结果：

  （1）业务规则

  按照ICPro顺序（input输入、check检查、process处理、register登记、output输出），以及标准话术模版进行编写。

  业务规则精确到伪代码级别，可以清晰的描述业务过程。

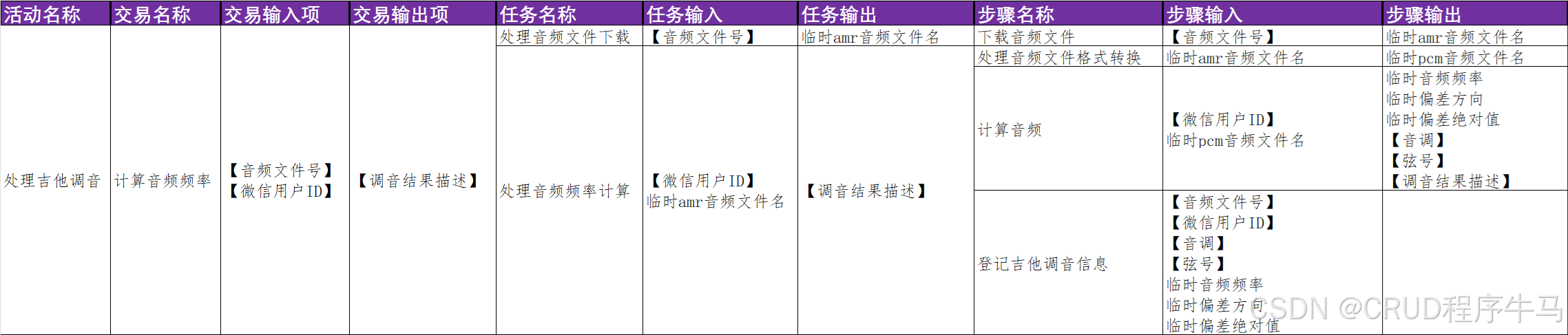

  （2）步骤任务清单

  业务规则按照单个工作事项合并成若干步骤，步骤按照明确业务目的的工作事项集合合并成若干任务。

  交易对应微服务Controller层，任务对应微服务中Service层中的方法，步骤是更下一级的封装，该清单可以直接用于详细设计阶段，设计多少服务、以及服务内的方法。

  （3）参数梳理

  梳理得到的步骤级、任务级、交易级输入/输出参数，可以直接用于接口设计。

  一般的，传达信息时“字不如图、图不如表”，业务建模得到流程模型后，能直观的看到伪代码级的流程描述，以及对应微服务模块的任务步骤划分，为后续详细设计打好了基础。

  下面来看如果得到流程模型。

2 步骤

2.1 熟悉前置工作的输入

  进行流程模型分析前，整体业务流程粗粒度分析已完成，数据模型初步建设也已完成。

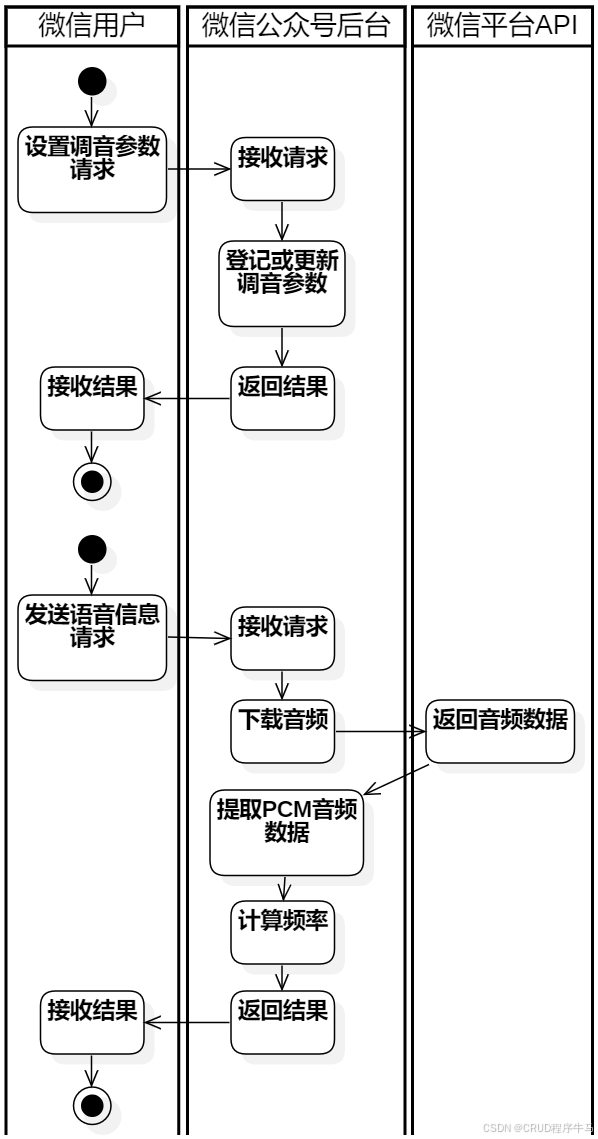

  微信公众号实现吉他调音功能，整体业务流程为：

  可以看到，处理吉他调音活动中，分为2支交易，微信用户首先发送一次请求给微信公众号后台，配置“音调”、“弦号”，再发送语音进行频率计算。

  1个流程模型Excel，只包含1支交易，本次以流程较复杂的计算音频频率交易为例。

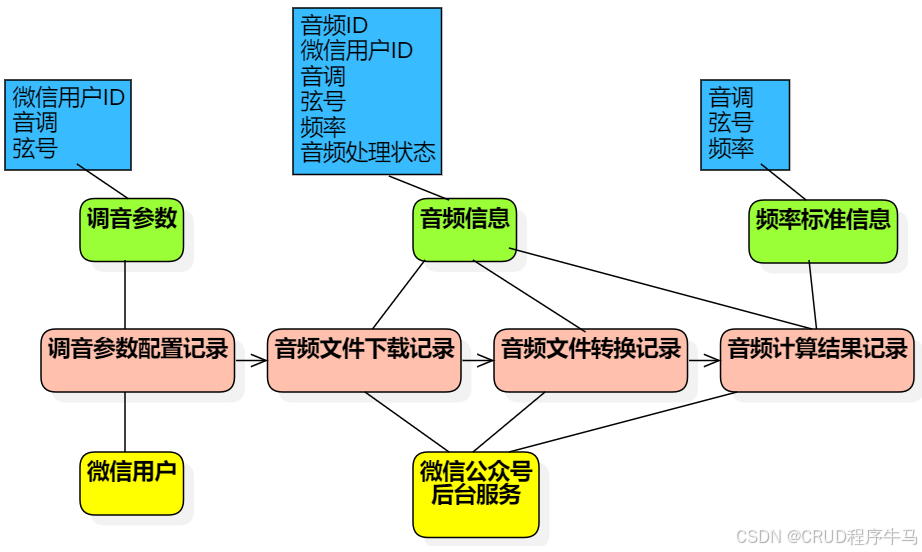

  四色分析法，初步梳理过相关实体（绿色表示实体、蓝色表示实体属性）：

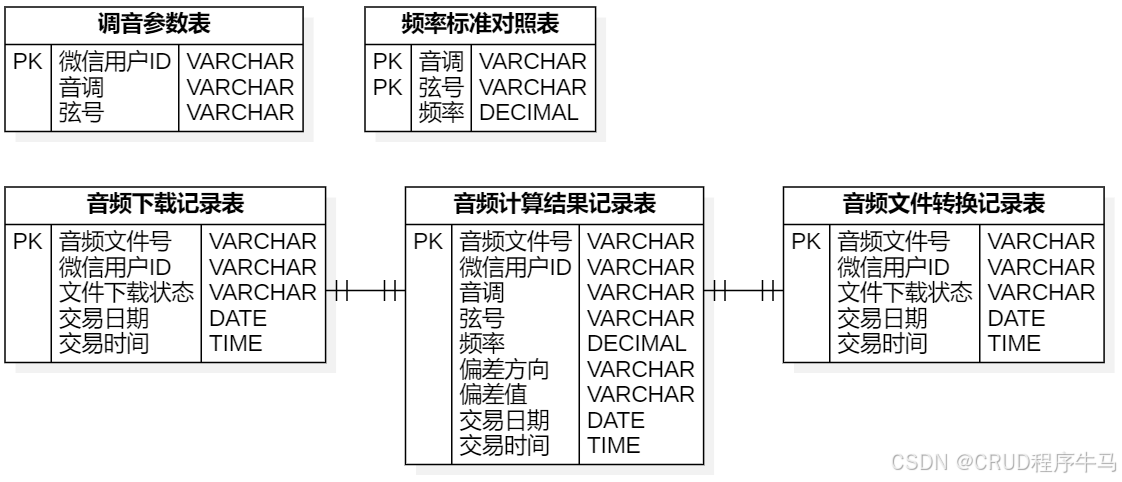

  进一步完善的数据模型为：

  熟悉了前面同事的工作结果后，可以正式开始进行流程模型分析。

2.2 描述业务规则

  按照ICPro顺序（input输入、check检查、process处理、register登记、output输出），以及标准话术模版进行编写。

  模版内容见“3 要点”章节。

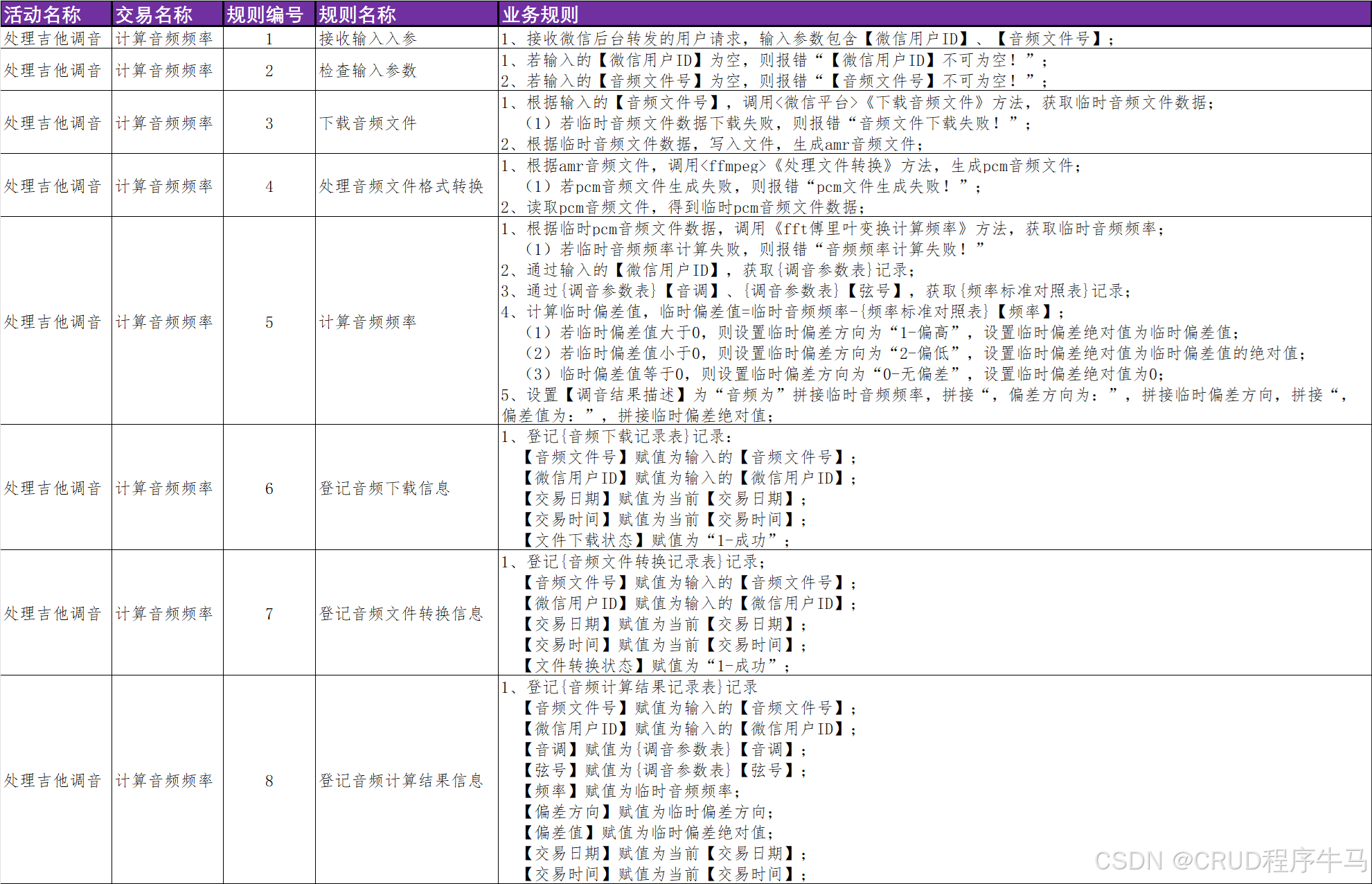

  根据模板，得到“计算音频频率”交易的业务规则如下：

业务规则1、接收输入入参
1、接收微信后台转发的用户请求，输入参数包含【微信用户ID】、【音频文件号】；

业务规则2、检查输入参数
1、若输入的【微信用户ID】为空，则报错“【微信用户ID】不可为空！”；
2、若输入的【音频文件号】为空，则报错“【音频文件号】不可为空！”；

业务规则3、下载音频文件
1、根据输入的【音频文件号】，调用<微信平台>《下载音频文件》方法，获取临时音频文件数据；
  （1）若临时音频文件数据下载失败，则报错“音频文件下载失败！”；
2、根据临时音频文件数据，写入文件，生成amr音频文件；

业务规则4、处理音频文件格式转换
1、根据amr音频文件，调用<ffmpeg>《处理文件转换》方法，生成pcm音频文件；
  （1）若pcm音频文件生成失败，则报错“pcm文件生成失败！”；
2、读取pcm音频文件，得到临时pcm音频文件数据；

业务规则5、计算频率
1、根据临时pcm音频文件数据，调用《fft傅里叶变换计算频率》方法，获取临时音频频率；
  （1）若临时音频频率计算失败，则报错“音频频率计算失败！”
2、通过输入的【微信用户ID】，获取{调音参数表}记录；
3、通过{调音参数表}【音调】、{调音参数表}【弦号】，获取{频率标准对照表}记录；
4、计算临时偏差值，临时偏差值=临时音频频率-{频率标准对照表}【频率】；
  （1）若临时偏差值大于0，则设置临时偏差方向为“1-偏高”，设置临时偏差绝对值为临时偏差值；
  （2）若临时偏差值小于0，则设置临时偏差方向为“2-偏低”，设置临时偏差绝对值为临时偏差值的绝对值；
  （3）临时偏差值等于0，则设置临时偏差方向为“0-无偏差”，设置临时偏差绝对值为0；
5、设置【调音结果描述】为“音频为”拼接临时音频频率，拼接“，偏差方向为：”，拼接临时偏差方向，拼接“，偏差值为：”，拼接临时偏差绝对值；

业务规则6、登记音频下载信息
1、登记{音频下载记录表}记录：
  【音频文件号】赋值为输入的【音频文件号】；
  【微信用户ID】赋值为输入的【微信用户ID】；
  【交易日期】赋值为当前【交易日期】；
  【交易时间】赋值为当前【交易时间】；
  【文件下载状态】赋值为“1-成功”；

业务规则7、登记音频文件转换信息
1、登记{音频文件转换记录表}记录；
  【音频文件号】赋值为输入的【音频文件号】；
  【微信用户ID】赋值为输入的【微信用户ID】；
  【交易日期】赋值为当前【交易日期】；
  【交易时间】赋值为当前【交易时间】；
  【文件转换状态】赋值为“1-成功”；

业务规则8、登记音频计算结果信息
1、登记{音频计算结果记录表}记录
  【音频文件号】赋值为输入的【音频文件号】；
  【微信用户ID】赋值为输入的【微信用户ID】；
  【音调】赋值为{调音参数表}【音调】；
  【弦号】赋值为{调音参数表}【弦号】；
  【频率】赋值为临时音频频率；
  【偏差方向】赋值为临时偏差方向；
  【偏差值】赋值为临时偏差绝对值；
  【交易日期】赋值为当前【交易日期】；
  【交易时间】赋值为当前【交易时间】；

  如果是面向过程的开发模式，其实可以直接拿业务规则描述结果进行业务代码开发了，按顺序实现所有过程即可。

  面向对象设计，需要增加代码复用，所以需要进一步识别步骤、任务，封装到更高级别的模块里，碰到可能通用的，就独立开发给各个交易复用。

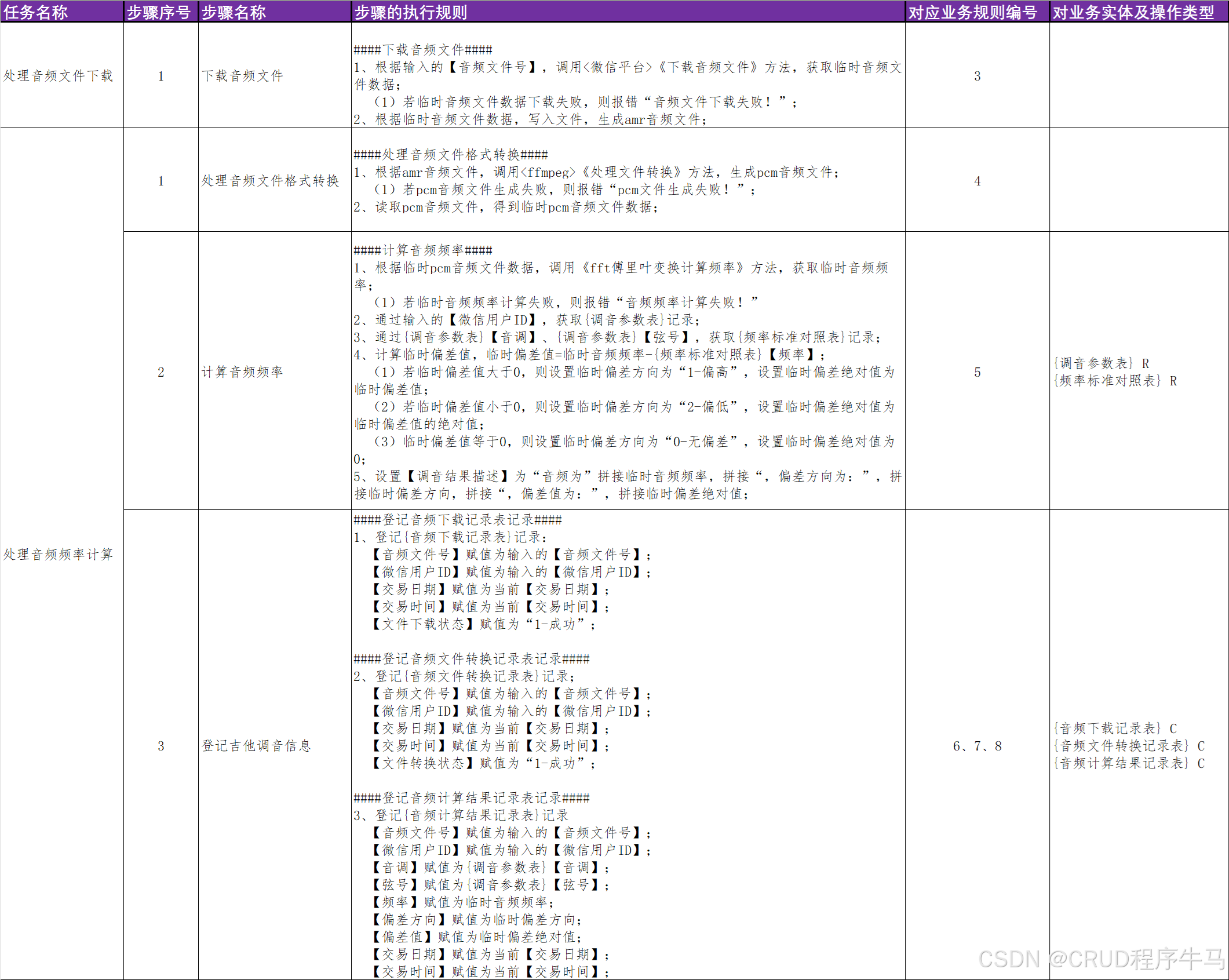

2.3 编排步骤

  业务规则按照单个工作事项合并成若干步骤。

  （1）下载音频文件步骤：包含业务规则3；

  （2）处理音频文件格式转换步骤：包含业务规则4；

  （3）计算频率步骤：包含业务规则5；

  （4）登记吉他调音信息步骤：包含业务规则6、7、8；

  可以看出，下载音频文件步骤是通用的，其他和音频有关的交易，可以服用该功能，不需要重复开发。

2.4 划分任务

  步骤按照明确业务目的的工作事项集合合并成若干任务。

  （1）处理音频文件下载任务：包含下载音频文件步骤；

  （2）处理音频频率计算：包含处理音频文件格式转换步骤、计算频率步骤、登记吉他调音信息步骤；

  可以看出，处理音频文件下载任务是通用的，其他和音频有关的交易，可以服用该功能，不需要重复开发。

2.5 梳理输入输出参数

  如果想要为后续的接口设计提供更好的输入材料，可以额外梳理出步骤、任务、交易的输入输出参数。

3 要点

3.1 标准话术模版

  标准话术模板很重要，决定业务规则是否能标准化描述整个交易的处理流程。

建模话术统一模板
1.括号使用规则：表名为{}，字段名为【】，系统名为<>，交易名称和服务名称为《》，字段值和码值为“”
2.序号层次使用规则：第一层阿拉伯数字（比如1）；第二层中文小括号阿拉伯数字（比如（1））；第三层阿拉伯数字后面加中文反小括号（比如1））；第四层小括号大写字母（比如（A））；第五层小括号小写字母（比如（a））；
  1、
    （1）
        1）
         （A）
           （a）
3.补充信息描述：用括号包裹，比如（xxx）；
4.表操作话术：
（1）查询：通过【xx1】、【xx2】、【xx3】，获取{table}【xxx】/获取{table}记录
	（2）更新：更新{table}的【xx1】为“0001-基本户”
	（3）登记：登记{table}（竖向排列）
5.判断条件话术：描述清晰规则的执行前提条件
	（1）简单分支条件：
		①单个条件逻辑：“若……，则……，否则……”
		②多个条件逻辑：“若……，且……，且……，则……，否则……”
	（2）复杂分支条件：
		①当……时，……（描述接下来要处理的内容）
			A. 若……，则……
			B. 若……，则……
			C. 若……，则……
		②当……时，……（描述接下来要处理的内容）
			A.处理功能1
			B.处理功能2
			C.处理功能3
6.报错话术（要求必须定错误码）：
	（1）若……，则报错“...[value]……”（[value]表示存在变量值）
	（2）若……，则报错“……”
7.金额计算话术：
	（1）完整描述计算公式，可以采用“……=……加上/减去/乘以/除以……”的表达式，例如：
	【xxx金额】=【xxx金额1】+【xxx金额2】+……
8.调用基础方法话术：
	（1）内部调用逻辑：
		①根据【xxx】、【yyy】、【zzz】，调用《xxx》方法，获取【xxx】/处理…
	（2）外调逻辑（微服务名称要统一）
		①根据【xxx】、【yyy】、【zzz】，外调<公共服务>《xxx》方法，获取【xxx】/处理…
9.循环类话术：
	获取【XXX list】
	开始循环
		执行操作
	结束循环
10.返回话术：
	（1）输出响应信息：【xx1】、【xx2】、【xx3】、【xx4】、【xx5】、【xx6】
11.引用字段描述来源：
	（1）输入的【客户账号】
	（2）{table}【启用标志】
	（3）xxx步骤计算得出的【余额】
	（4）当前【发起渠道】

3.2 命名规范

  （1）活动名、交易名、任务名、步骤名、业务规则名，大原则按照“动词+名词”描述，能一眼看出描述的内容是什么。

  （2）任务名，特殊按照“实体操作类型+实体”描述，能更精确，因为封装到任务级，一般要求至少对1个实体进行了创建、更新操作。

3.3 任务划分依据

  （1）划分原则

    1）对实体有信息创建、更新操作；

    2）一个任务只能归属于1个领域，不同微服务领域不同；

    3）外调的任务，要单独拆分出来，调用其他微服务的方法需要在Service级操作；

    4）通用任务，要单独拆分出来，封装给其他人使用；

    5）可按照不同操作功能进行任务拆分，比如“新增”、“修改”、“删除”不同的操作类型；

  （2）非强制性原则：

    1）对业务实体的检查步骤一般放在实体操作任务里；

    2）角色不同的，拆分成不同任务；同一角色连续做的事情宜合并成一个任务；

4 总结/练习

  本文介绍了业务建模中流程模型的分析过程，分析结果Excel截图可在“1 场景”章节查看。

  流程模型包含了数据模型的结果，按标准话术描述了业务规则，并编写出步骤，划分了任务，更好的与微服务不同层级进行对应，有利于详细设计阶段的分析。

  可以参照前“1 场景”、“2 步骤”、“3 要点”内容，尝试在自己的项目中，进行业务建模的流程模型分析，结构化、标准化描述业务操作过程。
