10min 轻松搞定表设计文档（2k+张表、达梦数据库）

最近公司将内部数据迁移到了达梦数据库，信创项目即将验收上线，根据项目规范和验收流程要求，需要提前准备一份详细的项目文档作为验收材料。系统中有两千多张表，需要按功能模块整理并导出 ER 图和表设计文档，手动完成这一任务无疑非常耗时且容易出错。

对比了市面上几个常用的工具，最终选择了 SQLark 百灵，十分钟搞定！

如果你也遇到类似问题，不妨跟我一起看看，如何使用 SQLark 生成 ER 图和设计文档工作。

👉前往 SQLark 官网：www.sqlark.com 下载全功能免费版！

ER 图生成的基础配置

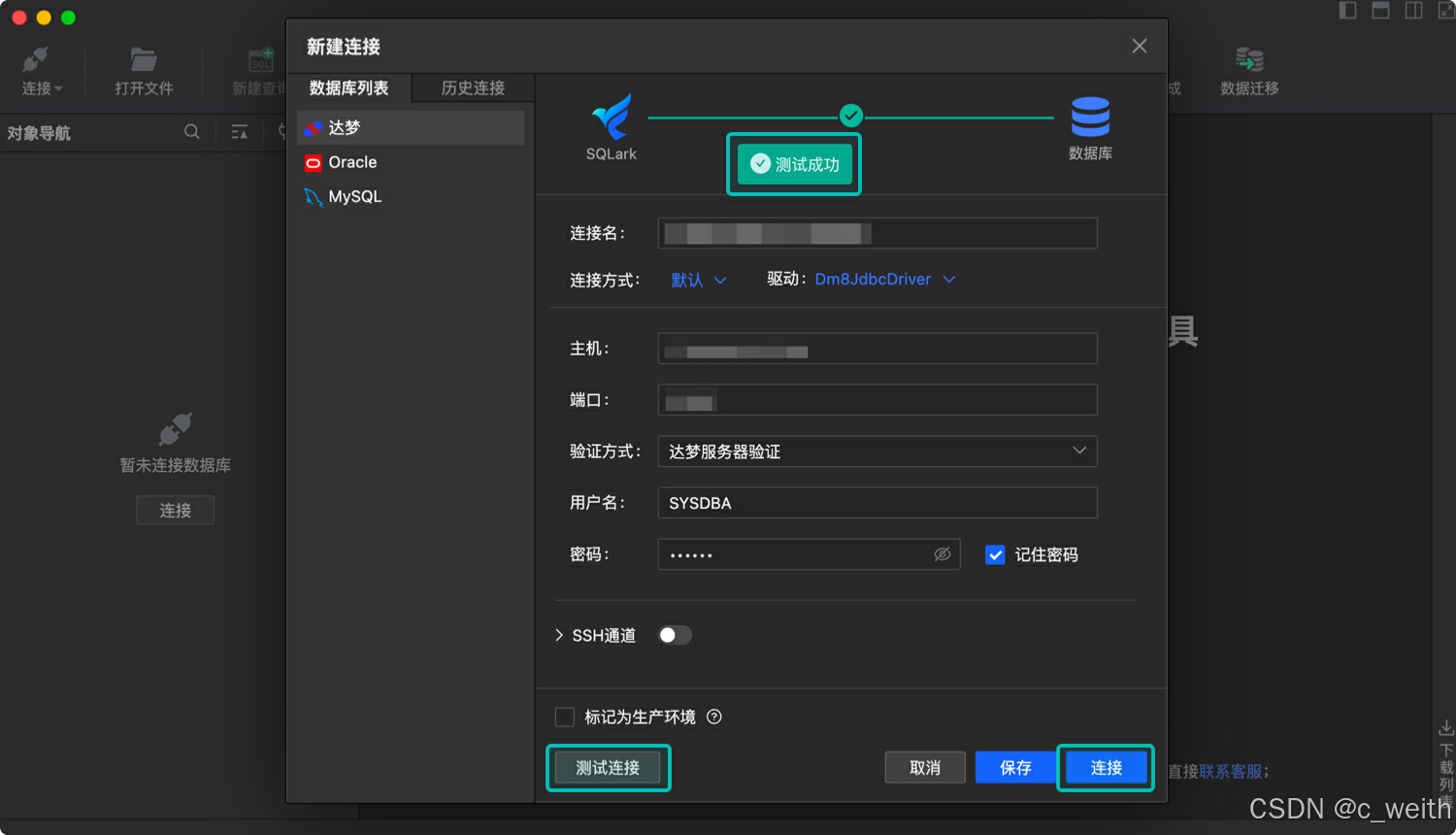

在SQLark数据连接成功后，在对象导航继续进行后续的操作。

在我的项目中，需要导出的数据库模式包含了两千多张表，这些表之间的关系非常复杂。许多表不仅存在简单的一对一或一对多关系，更有大量的多对多关联，且涉及到多个中间表来维护这些关系。部份表不仅通过外键关联，还包含各种级联操作、触发器、索引和视图等。

生成 ER 图

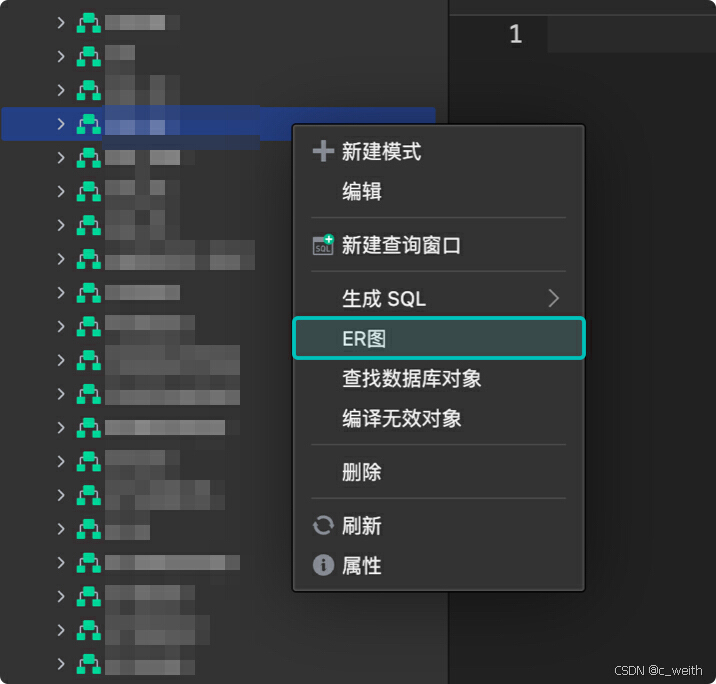

成功连接数据库后，可以在 SQLark 的左侧导航栏中找到需要生成 ER 图的连接和模式，右键单击并选择ER图。系统会自动生成该模式下的 ER 图，展示数据库中各个表之间的关系和结构，方便后续的数据库分析与设计。

SQLark 生成两千多张表的 ER 图所用的时间不到 1 分钟。

自动对表分组

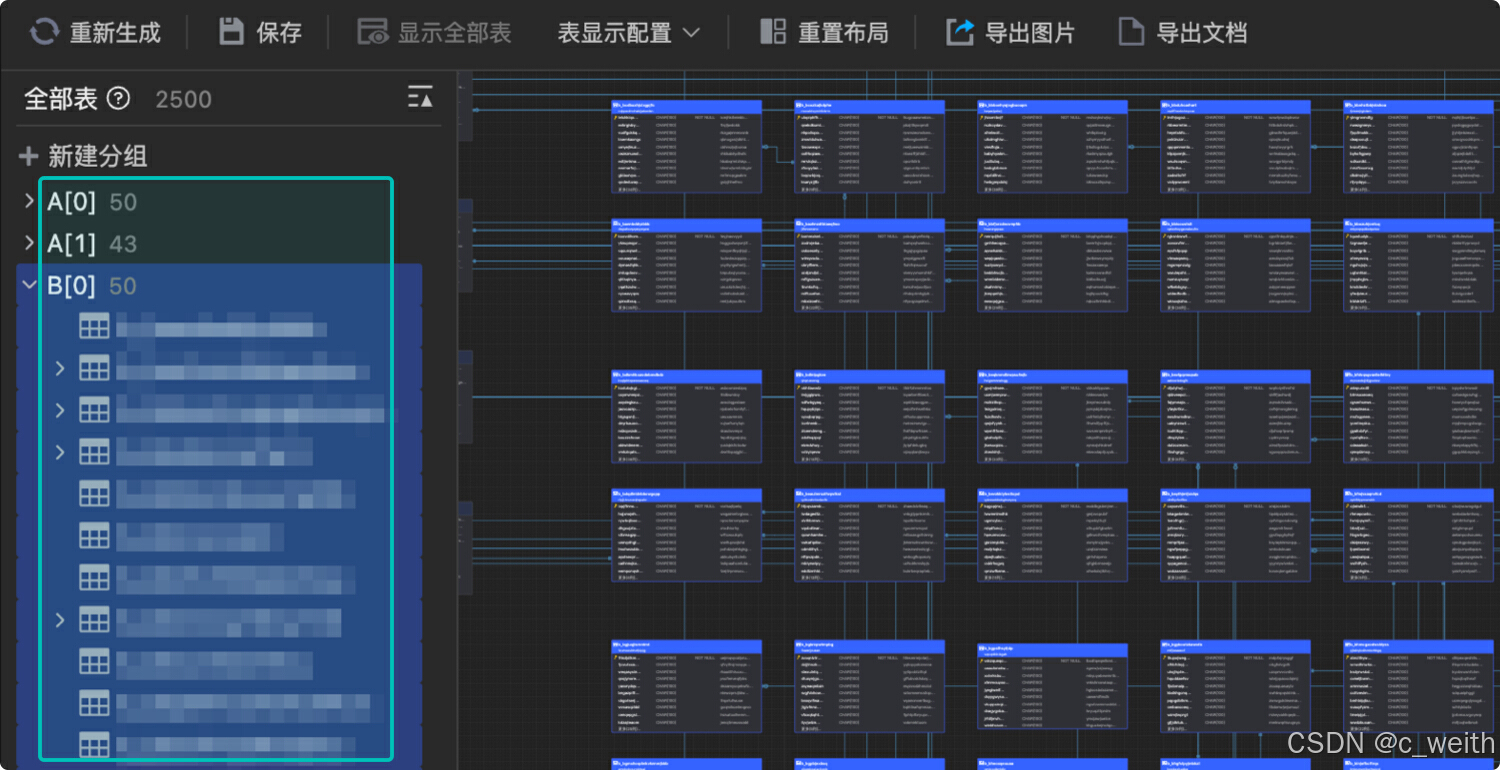

生成完成后，系统在左侧还自动对表进行了分组，看起来是根据表名前缀进行的。这种分组方式对我们这种标准命名规范的大型项目很友好。

不过，我注意到有少数属于功能模块的表没有被正确归类，分组之间的间隔有些远。于是，我稍微调整了一下部分表所在的分组，重新生成 ER 图后，布局变得更加清晰合理，使用起来也更加方便。

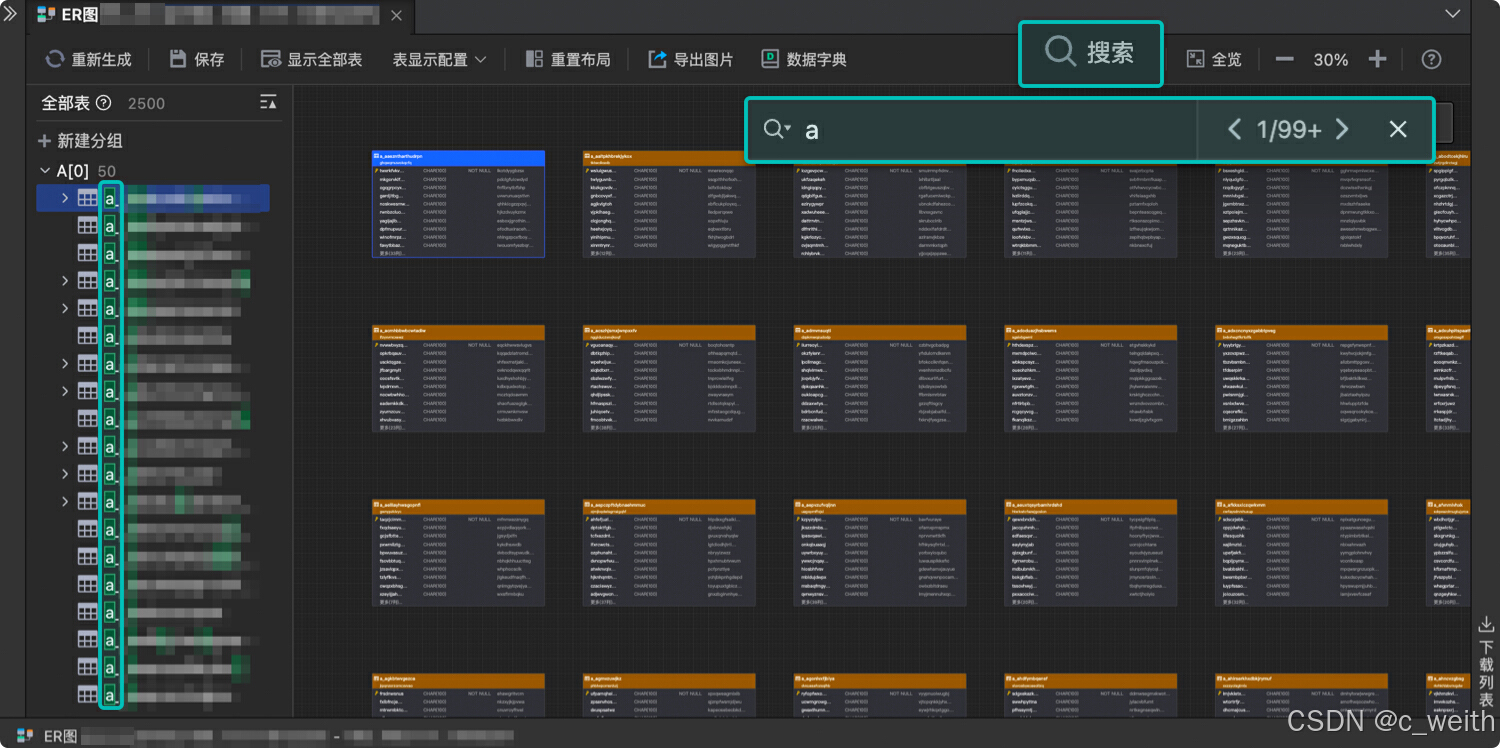

此外，SQLark 还可以直接通过搜索功能快速定位表格。

导出某个功能模块的表设计文档

分组已经按照功能模块调好了，只需使用 Ctrl+鼠标左键 在左侧列表中选中需要导出的分组，然后右键选择‘导出文档’，即可导出选中分组中所有表的设计文档。整个过程用时不到十分钟。

​​​​​​​

SQLark 导出文档的内容比较全面，涵盖了从数据库模式到详细的表关系信息。

导出的内容主要包括基本信息、ER 图、数据实体列表和数据实体详细描述。

1) 导出的文档封面长这样，内容大概分为这样几个部分。

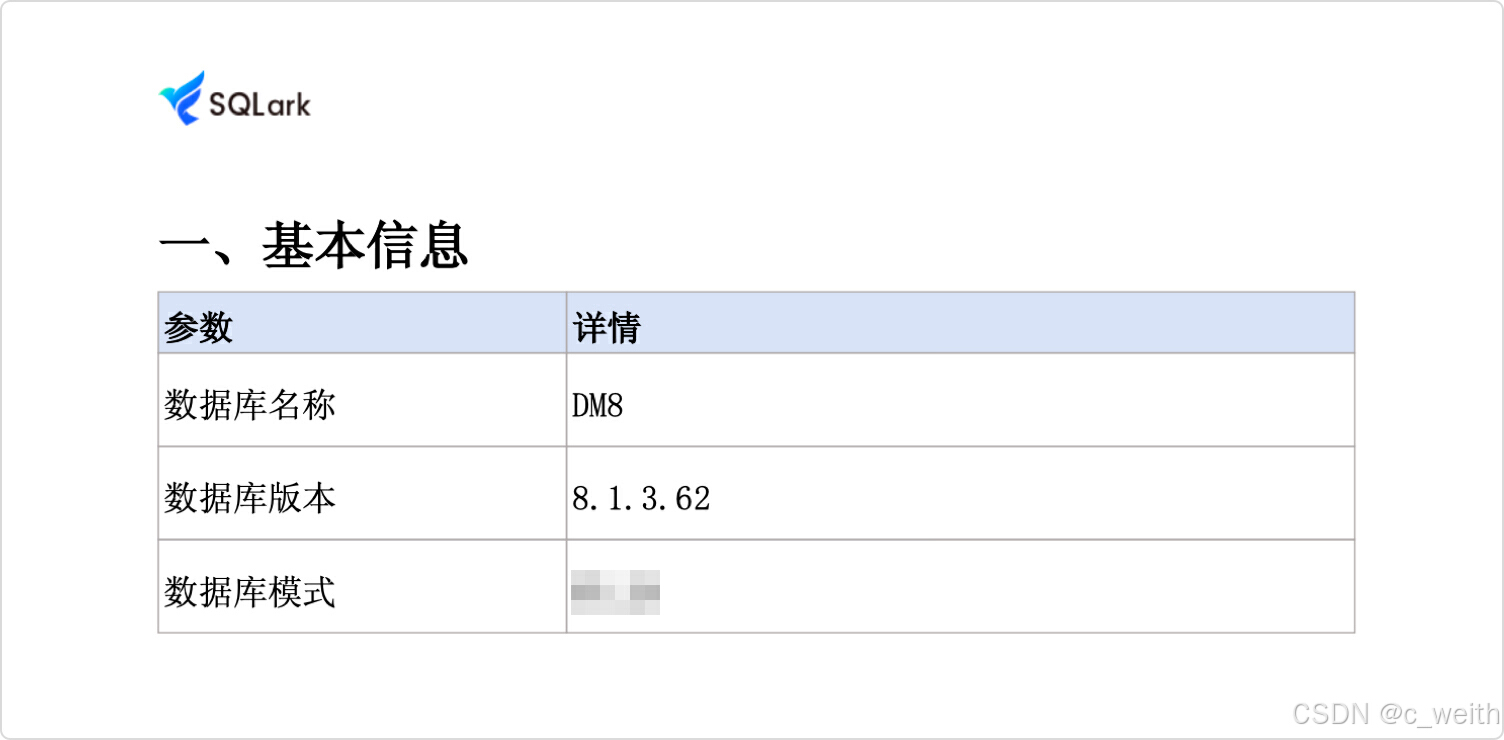

2) 在导出文档时，SQLark 还会自动获取数据库的基本信息，包括数据库名称、版本信息以及所属的模式。

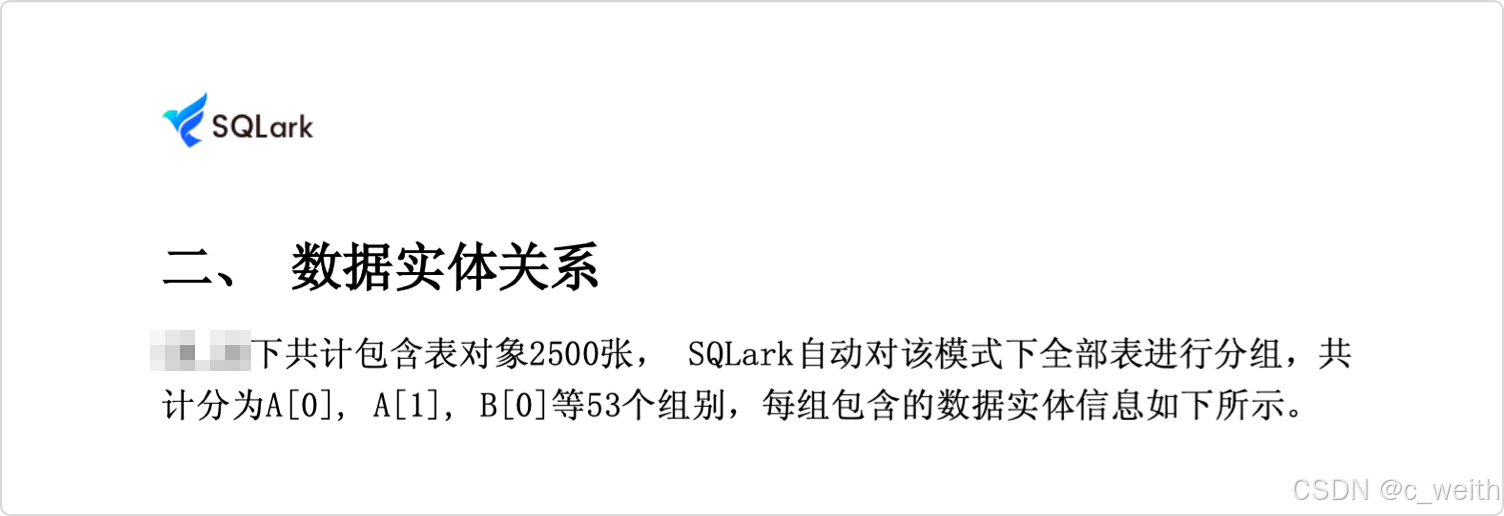

3) SQLark 会统计该模块下的表数量，明确标出该模块下共有多少张表，以及实际导出的表数量。

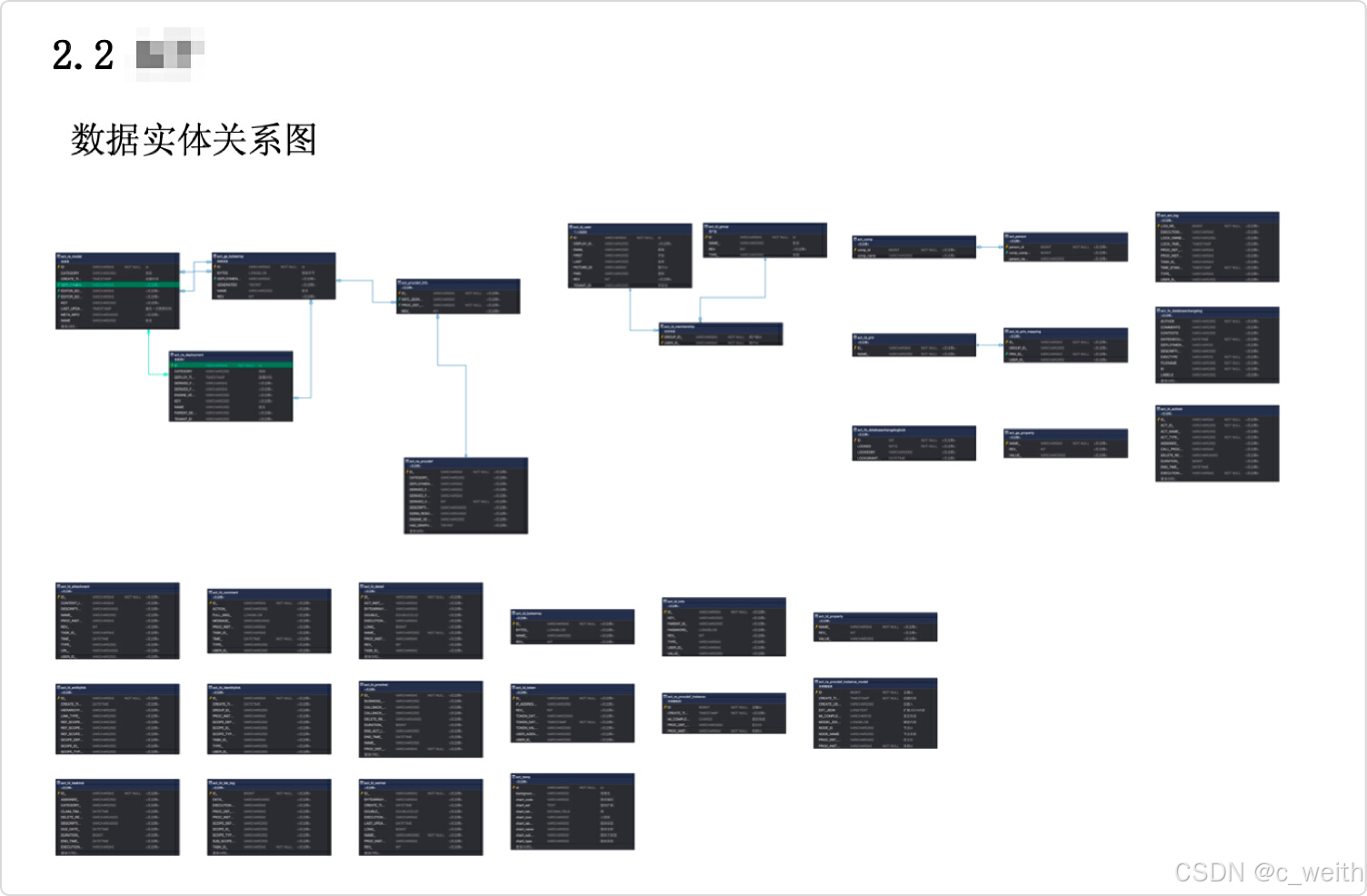

4) 导出的文档包含了每个分组的 ER 图，ER 图会展示表信息以及表与表之间的关系。

5) 文档包含每个分组下的表数据实体列表。

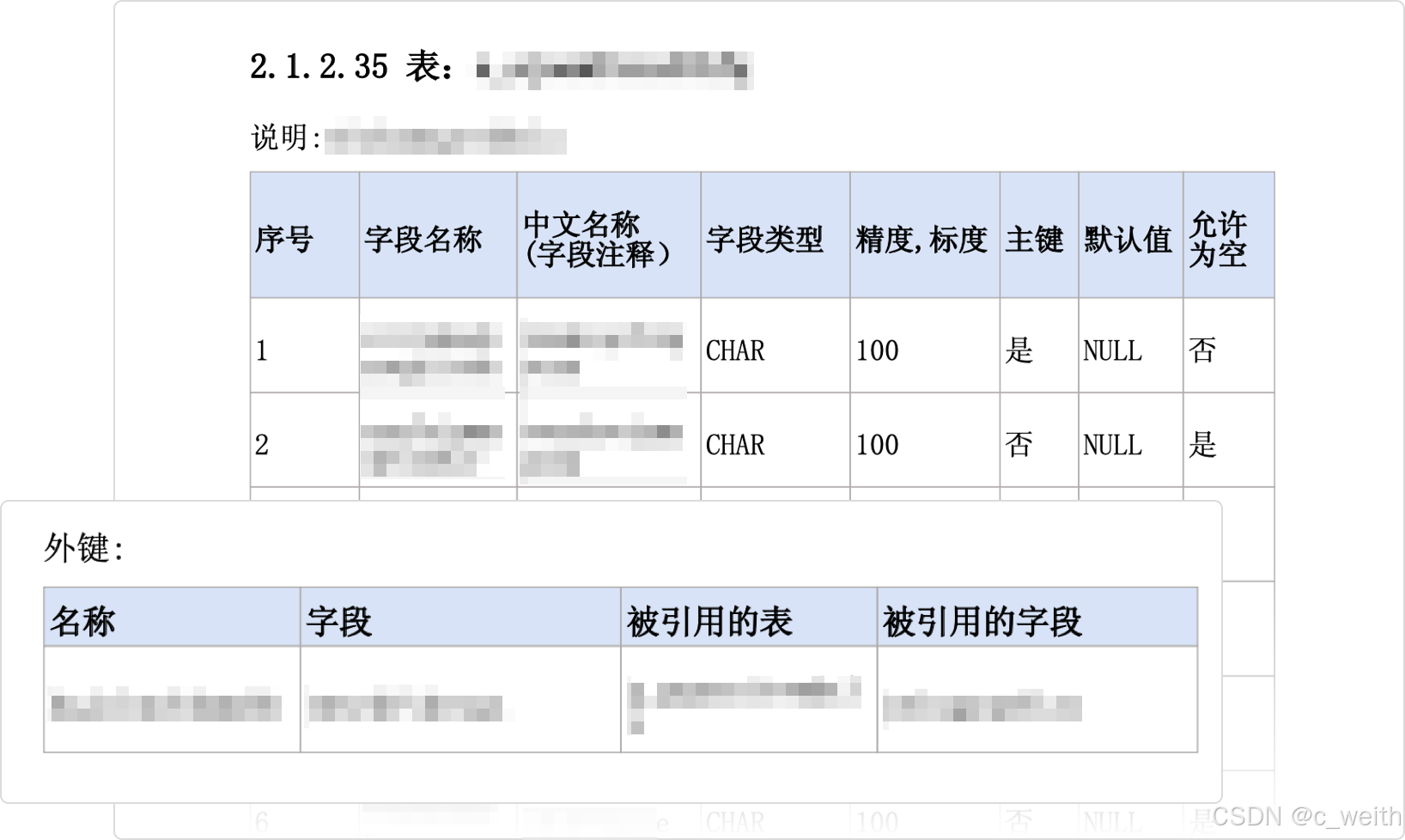

6) 导出的文档包含每张表的字段名、中文名、字段类型、精度、主键等信息，同时还提供主外键关系，便于直观查看表结构和数据规则。

实际使用体验

a、方便快捷

完成了 2000 多张表的文档导出只用了不到十分钟，而手动整理这些内容可能需要耗费好几天的时间。

b、提供智能分组

系统会根据表的前缀自动进行分组，这对表数量成千上万的项目来说十分实用。分组规则也支持手动调整，适合按功能模块或项目需求进行优化，调整后生成的 ER 图布局更加直观，便于后续查找和使用。

c、展示信息全面

自动生成的文档内容完整、清晰，包括数据库的整体信息、表结构、字段规则等，方便查阅和分享。

额外分享：信创数据库设计的 8 条经验

在信创项目的实施过程中，数据库设计作为核心环节，直接影响到系统的性能、扩展性和维护成本。结合项目实践，我总结了以下 8 几条经验，希望能为类似项目提供一些参考和借鉴：

1）表结构规范化：避免冗余字段，确保数据一致性，减少存储浪费。

2）主外键约束设计：保证数据完整性，同时提升查询效率。

3）索引优化：根据查询需求合理设置，避免冗余索引。

4）表分区设计：为大数据量表设计分区，优化性能。

5）字段类型选择：根据实际需求选定字段类型，兼顾存储和操作效率。

6）存储过程与触发器：减少应用层负担，提升系统安全性。

7）数据归档与清理：定期归档过时数据，减轻数据库压力。

8）命名规范：

  --表命名：大写字母+下划线，如 USER_ACCOUNT。

  --字段命名：简洁易懂，如 USER_NAME、CREATED_AT。

  --索引命名：结合表名和字段名，如 IDX_USER_ACCOUNT_NAME。

  --外键命名：如 FK_USER_ACCOUNT_ROLE_ID。

给 SQLark 官方的小建议

提升文档编辑体验：SQLark 的导出功能已足够强大，但如果未来能支持导出 Word 格式，那就更香了🕶️。
