zabbix监控山石防火墙

一、导入监控模板

       <Template Net Hillstone StoneOS SNMPv2> 导入前请确保zabbix内置的模板Template Net Network Generic Device SNMPv2存在。

• 支持山石E系列和X系列防火墙

• 兼容Zabbix 4.x和5.x。

二、监控内容

        SNMP状态和接口速率由Template Net Network Generic Device SNMPv2监控。

监控项	描述
sysCPU	整机CPU使用率
sysCurMemory	整机内存使用
sysCurSession	整机并发session
sysHAStatus	设备HA角色
sysOverallThroughput	设备整机吞吐
sysRamUpRate	每秒新建session速率
sysTotalMemory	设备最大内存
sysTotalSession	设备支持的最大并发session
Fan Status	自动发现设备风扇状态
Power Status	自动发现设备电源状态
Slot Status	自动发现板卡信息
Slot {#SLOTINDEX} CPU	板卡CPU使用率
Slot {#SLOTINDEX} MemCPTotal	板卡控制层面最大内存
Slot {#SLOTINDEX} MemCPUsage	板卡控制层面内存使用率
Slot {#SLOTINDEX} MemDPTotal	板卡数据层面最大内存
Slot {#SLOTINDEX} MemDPUsage	板卡数据层面内存使用率
Slot {#SLOTINDEX} Status	板卡状态

三、映射

模板中已经包含以下映射值。

风扇/电源状态

获取值	映射
0	Good
1	No installed
2	Warning
3	Failure
4	Failure or pwered off
5	Cannot get the this staus

板卡状态

获取值	映射
0	Invalid
1	Empty
2	In Slot
3	Wait for online
4	Online initialization completed
5	Online
6	Waiting for offline
7	Offline
8	Connection lost
9	Starting
10	Loading
11	Error
12	System does not support obtaining slot status

HA角色

获取值	映射
0	Invalid
1	Started
2	Hello
3	Backup device
4	Primary device
5	Standby device
15	Failure

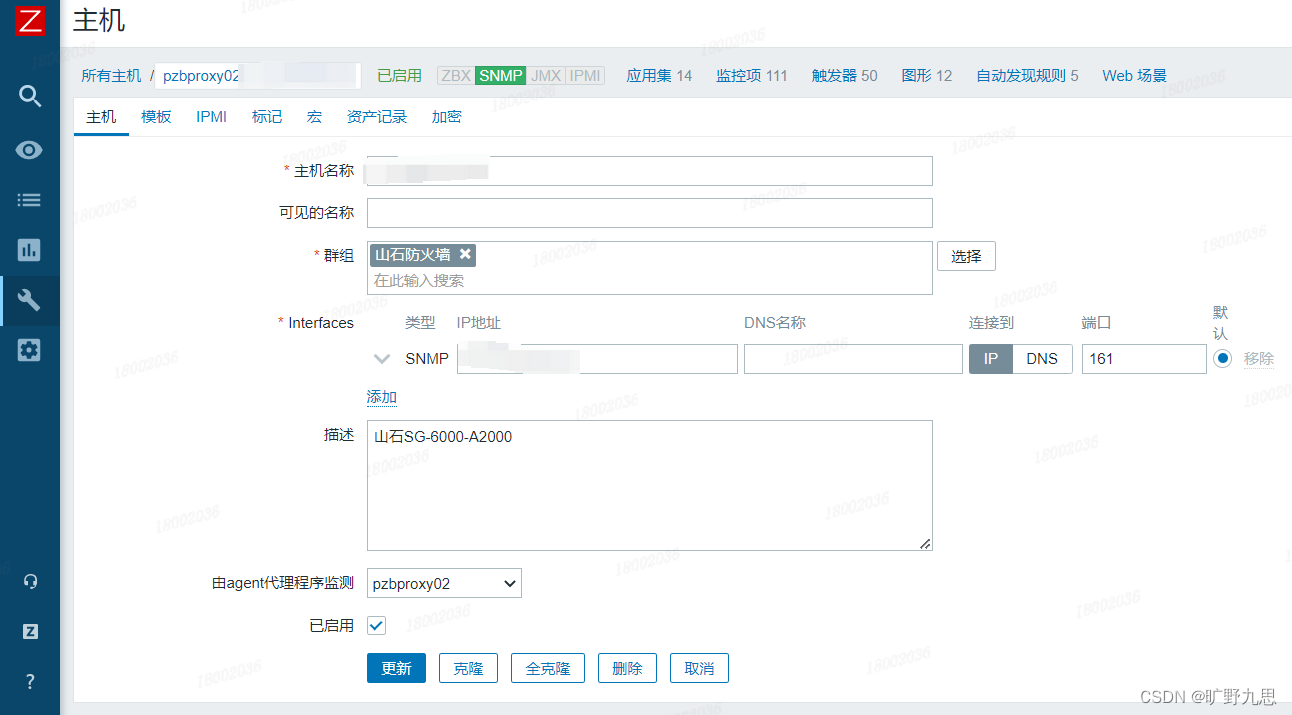

四、配置主机

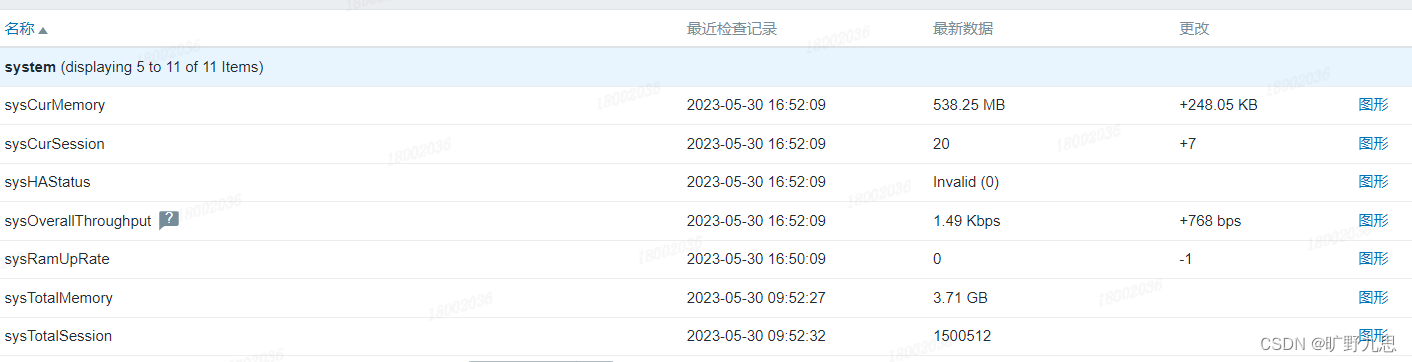

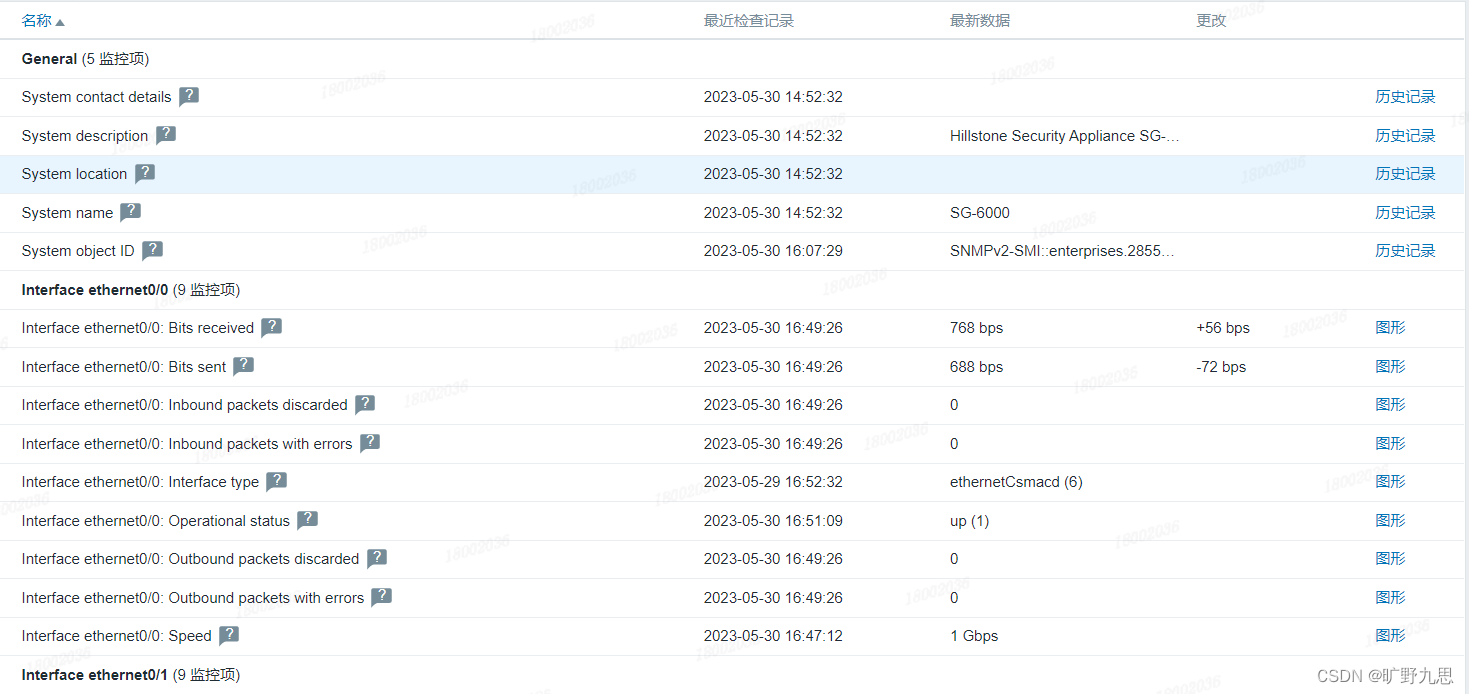

五、数据展示

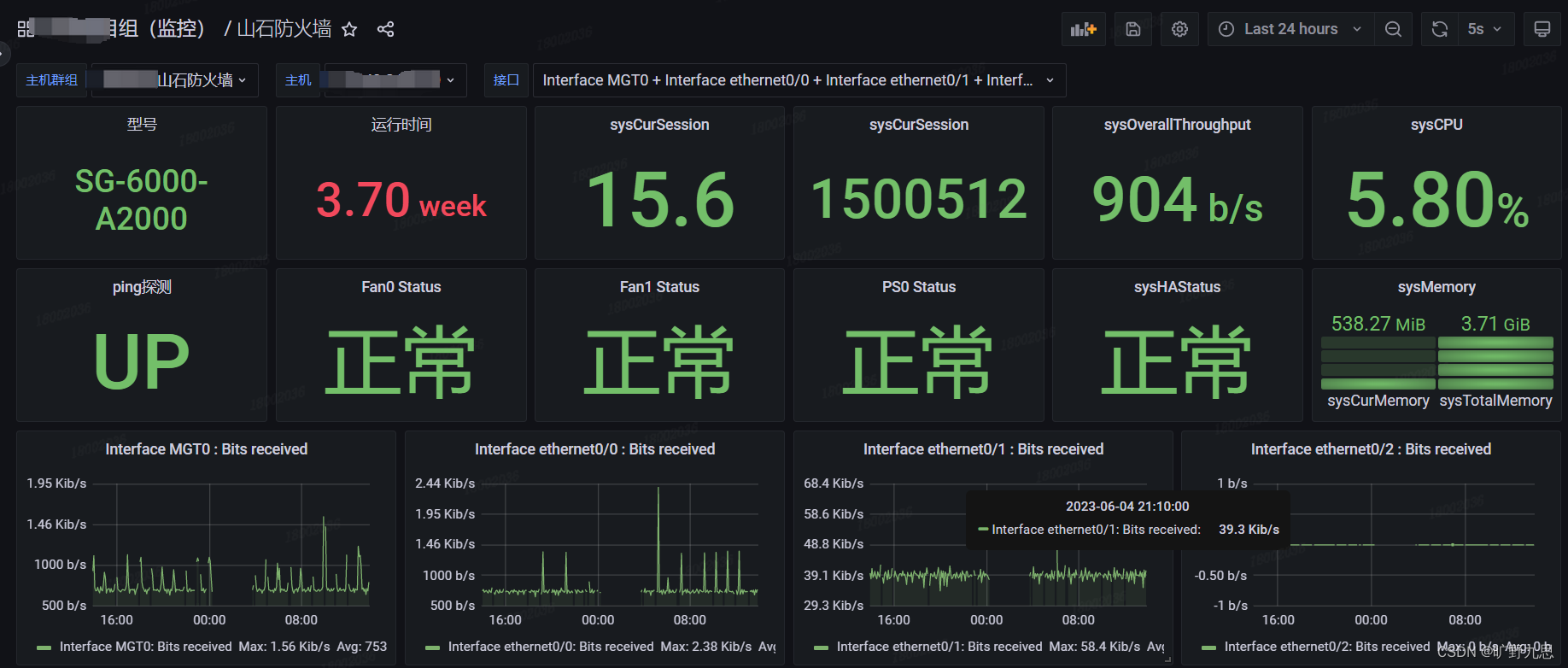

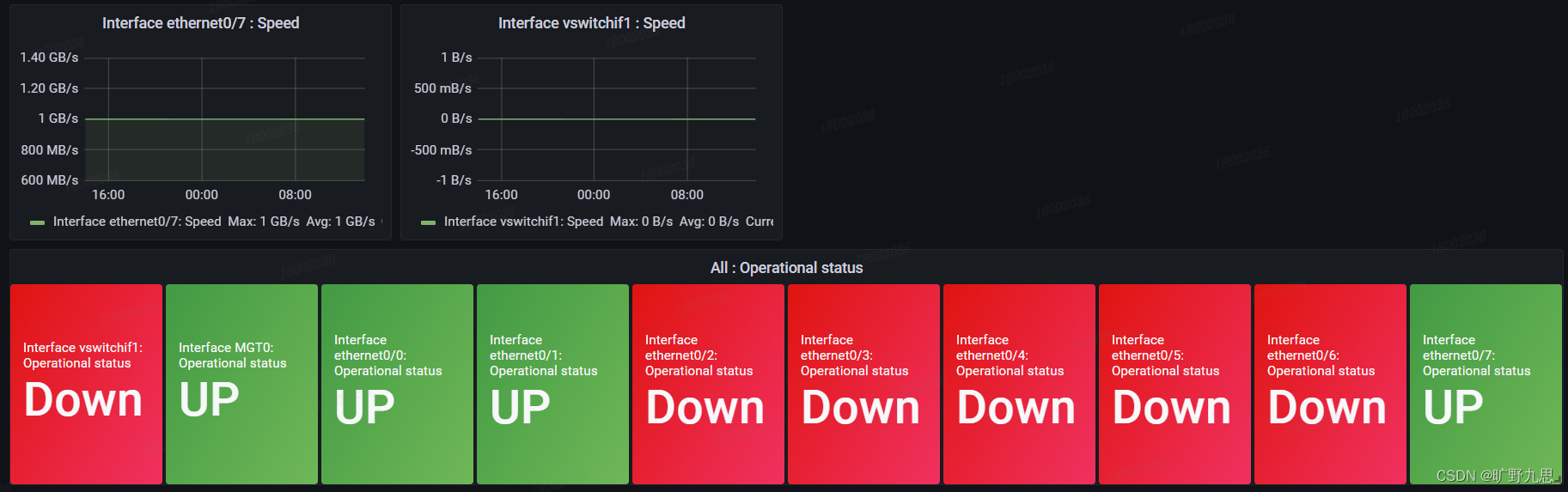

六、看板展示
