前言

该篇为linux内核内存管理第一篇，答主文中所述主要作学习记录使用，文章中难免有逻辑错误、思虑不周之处。欢迎路过的各位牛牛们告知并督促答主改正，不吝赐教。

初见内存

在冯诺依曼体系结构中，存储器是5大部件之一。试想一下，我们编写了一个打印hello world的程序，如何才能让程序执行起来。

程序执行需要借助cpu，也就是5大部件中的控制器和运算器，而程序运行过程的本质就是“CPU取指”，然后执行。在取指中，指令从何处来？

其实，指令就存储在内存中的。程序执行的过程我们可以简单的看作：CPU将指令物理地址发送到总线上，由总线控制从内存的对应位置取出来，逐条执行。因此，想要执行的程序是加载到内存中的。

内存地址

内存分段

简单设想

现在我们编写一个helloworld程序，我们知道要让CPU可以运行这个程序，该程序文件是需要加载到内存中的。

#include <stdio.h>
void helloworld(void)
{
    printf("hello world !\n");
}
int main(void)
{
    helloworld();
    return 0;
}
......
gcc helloworld.c -o helloworld -m32
......

objdump -h helloworld
helloworld:     file format elf32-i386
Sections:
Idx Name          Size      VMA       LMA       File off  Algn
  0 .interp       00000013  08048134  08048134  00000134  2**0
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 ......

 12 .text         0000017c  08048330  08048330  00000330  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
......

 23 .data         00000004  08049680  08049680  00000680  2**2
                  CONTENTS, ALLOC, LOAD, DATA

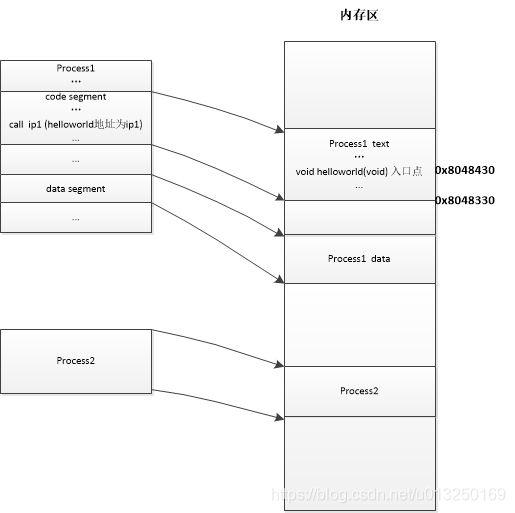

通过objdump等命令查看helloworld二进制文件，我们发现程序是分段的，比如上面看到的text代码段、还有data数据段等，之前我们已经想到了，ELF格式的可执行程序文件等如果想执行，是需要放到内存里面的，我们可以设想程序文件是从磁盘分段映射到内存中的。

内存地址修正

在helloworld程序中，调用了helloworld函数用来打印信息，对应到指令代码可看成call ip1。我们设想一下，如果此处的ip1对应的是内存地址的话，也就是可执行程序文件中此处的指令是call 0x8048430，这要求我们在编译可执行程序的时候就提前知道了helloworld函数映射的位置，这是不现实的，因为你无法提前确定该地址对应的段是否已经被使用，也可能已经被其他未执行的程序文件占用了。

其实，一般程序的段映射是发生在运行时的，既在运行时才动态选择了基地址为0x8048330的段来映射代码部分，所以process1内部的跳转值我们可以使用偏移值，比如call 0x100。当程序执行的时候重新进行地址计算。

比如:

新地址 = 段基址 + 偏移值

调用helloworld其实读取的是内存地址（0x8048330 + 0x100 = 0x8048430）处的指令。在这里0x8048330可称为某段内存的段基址。

分段地址计算

上面是我们设想的一个简单的内存分段并取指的模型，真实情况下，我们一般用一个segment 段+ offset偏移的方式表示一个地址，这些地址包含在机器指令中，表示某条指令或者某个立即数，可以叫做逻辑地址或者虚拟地址，其中所描述的segment段其实是某内存段的段基址。

在所用到的寄存器中，CS是代码段寄存器，当然还有数据段寄存器DS、堆栈段寄存器SS和附加段寄存器ES\FS\GS，而IP是指令寄存器。某种意义上，我们会使用CS:IP表示某个指令地址，其中CS是代码段寄存器，表示段表的下标值（可称为段号），而IP我们可以当成相对偏移值，这就是逻辑地址的一种表示。

通过上面我们知道，在使用内存分段管理过程中，我们需要进行地址转换计算出来内存区对应的真实地址，此时我们称为线性地址，既上图中我们所描述的内存区就是一整块线性地址区间。

线性地址 = 段基址 + 偏移值，段表中存储的是段描述符集合，根据特定段号（index），我们就可以找到对应的段描述符，而得到我们所需要的段基地。

分段机制的前世今生

在8086 cpu之前，可称为实模式，其寄存器和总线都是16位的。可以直接使用地址访问物理内存的，也就不存在逻辑地址、线性地址和物理地址。

在8086 cpu时代，想把寻址内存空间扩充到1M（需要20bit地址长度），但是算数逻辑单元的带宽是16位的，没办法直接计算20bit的地址，这时候就引入了内存分段管理的概念，也就有了段寄存器（cs/ss/ds/es/fs/gs）。此时的段寄存器是16位的，其中存储的地址值为段地址，在给地址总线传递地址之前，在段寄存器上将16位的地址映射到20位地址的高16位上（既段寄存器的值左移4位），同时加上逻辑地址偏移值直接得到物理地址，发送给总线。

在80286 cpu时代，出现了保护模式，总线扩展成了24位，寻址大小为16M，出现了保护模式。

在
