概述

MySQL的安装可以参考:Linux(CentOS)中常用软件安装,使用及异常——MySQL, VmTools

MySQL关于Binlog的官方文档:The Binary Log

基于Binlog的主备复制:MySQL主备复制原理、实现及异常处理

什么是 Binlog

MySQL Server 有四种类型的日志——Error Log、General Query Log、Binary Log 和 Slow Query Log。

第一个是错误日志,记录 mysqld 的一些错误。第二个是一般查询日志,记录 mysqld 正在做的事情,比如客户端的连接和断开、来自客户端每条 Sql Statement 记录信息;如果你想准确知道客户端到底传了什么瞎 [哔哔] 玩意儿给服务端,这个日志就非常管用了,不过它非常影响性能。第四个是慢查询日志,记录一些查询比较慢的 SQL 语句——这种日志非常常用,主要是给开发者调优用的。

剩下的第三种就是 Binlog 了,包含了一些事件,这些事件描述了数据库的改动,如建表、数据改动等,也包括一些潜在改动,比如 DELETE FROM ran WHERE bing = luan,然而一条数据都没被删掉的这种情况。除非使用 Row-based logging,否则会包含所有改动数据的 SQL Statement。

那么 Binlog 就有了两个重要的用途——复制和恢复。比如主从表的复制,和备份恢复什么的。

显然,我们执行SELECT等不设计数据变更的语句是不会记录Binlog的,而涉及到数据更新则会记录。要注意的是,对支持事务的引擎如InnoDB而言,必须要提交了事务才会记录Binlog。Binlog是在事务最终commit前写入的,binlog什么时候刷新到磁盘跟参数sync_binlog相关。如果设置为0,则表示MySQL不控制binlog的刷新,由文件系统去控制它缓存的刷新,而如果设置为不为0的值则表示每sync_binlog次事务,MySQL调用文件系统的刷新操作刷新binlog到磁盘中。设为1是最安全的,在系统故障时最多丢失一个事务的更新,但是会对性能有所影响,一般情况下会设置为100或者0,牺牲一定的一致性来获取更好的性能。

开启和停用Binlog

通过配置/etc/my.cnf配置文件的log-bin选项:

[mysqld]
log-bin=mysql-bin

这个需要重启MySQL服务。
可以使用SET SQL_LOG_BIN=0命令停止使用日志文件,然后可以通过SET SQL_LOG_BIN=1命令来启用。

Binlog的删除

mysql> show variables like 'expire_log_days';
mysql>  set global expire_log_days=3;  //过期删除
mysql> reset master; //删除master的binlog
mysql> reset slave; //删除slave的中继日志
mysql> purge master logs before '2016-10-20 16:25:00';//删除指定日期前的日志索引中binlog日志文件
mysql> purge master logs to 'binlog.000002';//删除指定日志文件

除了以上方法之外,也可以采用操作系统的本地命令删除文件。

Binlog文件的扩展

当遇到以下3种情况时会重新生成一个新的日志文件,文件序号递增:

  1. MySQL服务器停止或重启时,MySQL会在重启时生成一个新的日志文件;
  2. 使用flush logs命令;
  3. 当binlog文件大小超过max_binlog_size系统变量配置的上限时;

binlog文件的最大值和默认值是1GB,该设置并不能严格控制binlog的大小,尤其是binlog比较靠近最大值而又遇到一个比较大事务时,为了保证事务的完整性,不可能做切换日志的动作,只能将该事务的所有SQL都记录到当前日志,直到事务结束。

Binlog的日志格式

binlog有三种格式:Statement, Row和Mixed.

  • 基于SQL语句的复制(statement-based replication, SBR)
  • 基于行的复制(row-based replication, RBR)
  • 混合模式复制(mixed-based replication, MBR)

Statement

每一条会修改数据的sql都会记录在binlog中。

优点:不需要记录每一行的变化,减少了binlog日志量,节约了IO, 提高了性能。

缺点:由于记录的只是执行语句,为了这些语句能在slave上正确运行,因此还必须记录每条语句在执行的时候的一些相关信息,以保证所有语句能在slave得到和在master端执行的时候相同的结果。另外mysql的复制,像一些特定函数的功能,slave可与master上要保持一致会有很多相关问题。

相比row能节约多少性能与日志量,这个取决于应用的SQL情况,正常同一条记录修改或者插入row格式所产生的日志量还小鱼statement产生的日志量,但是考虑到如果带条件的update操作,以及整表删除,alter表等操作,row格式会产生大量日志,因此在考虑是否使用row格式日志时应该根据应用的实际情况,其所产生的日志量会增加多少,以及带来的IO性能问题。

Row

5.1.5版本的MySQL才开始支持row level的复制,它不记录sql语句上下文相关信息,仅保存哪条记录被修改。

优点: binlog中可以不记录执行的sql语句的上下文相关的信息,仅需要记录那一条记录被修改成什么了。所以row的日志内容会非常清楚的记录下每一行数据修改的细节。而且不会出现某些特定情况下的存储过程,或function,以及trigger的调用和触发无法被正确复制的问题.

缺点:所有的执行的语句当记录到日志中的时候,都将以每行记录的修改来记录,这样可能会产生大量的日志内容。

新版本的MySQL中对row level模式也被做了优化,并不是所有的修改都会以row level来记录,像遇到表结构变更的时候就会以statement模式来记录,如果sql语句确实就是update或者delete等修改数据的语句,那么还是会记录所有行的变更。

Mixed

从5.1.8版本开始,MySQL提供了Mixed格式,实际上就是Statement与Row的结合。
在Mixed模式下,一般的语句修改使用statment格式保存binlog,如一些函数,statement无法完成主从复制的操作,则采用row格式保存binlog,MySQL会根据执行的每一条具体的sql语句来区分对待记录的日志形式,也就是在Statement和Row之间选择一种。


详述

查看Binlog文件

查看当前服务器使用的二进制文件及大小:

mysql> show binary logs;
+------------------+-----------+
| Log_name         | File_size |
+------------------+-----------+
| mysql-bin.000001 |       126 |
| mysql-bin.000002 |       126 |
| mysql-bin.000003 |      6819 |
| mysql-bin.000004 |      2749 |
| mysql-bin.000005 |      1475 |
+------------------+-----------+

显示主服务器使用的二进制文件及大小:

mysql> show master logs;
+------------------+-----------+
| Log_name         | File_size |
+------------------+-----------+
| mysql-bin.000001 |       126 |
| mysql-bin.000002 |       126 |
| mysql-bin.000003 |      6819 |
| mysql-bin.000004 |      2749 |
| mysql-bin.000005 |      1475 |
+------------------+-----------+

显示当前使用的二进制文件及所处位置:

mysql> show master status;
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000005 |     1475 |              |                  |
+------------------+----------+--------------+------------------+

binlog_do_db:此参数表示只记录制定数据库的二进制日志
binlog_ignore_db:此参数标示不记录指定的数据库的二进制日志

需要查看某个具体binlog文件的内容时,以“mysql-bin.000005”为例。
在MySQL客户端输入:show binlog events in “mysql-bin.000005”;
效果如下所示:

mysql> show binlog events in 'mysql-bin.000005';
+------------------+-----+-------------+-----------+-------------+---------------------------------------+
| Log_name         | Pos | Event_type  | Server_id | End_log_pos | Info                                  |
+------------------+-----+-------------+-----------+-------------+---------------------------------------+
| mysql-bin.000005 |   4 | Format_desc |         2 |         107 | Server ver: 5.5.51-log, Binlog ver: 4 |
| mysql-bin.000005 | 107 | Query       |         2 |         181 | BEGIN                                 |
| mysql-bin.000005 | 181 | Table_map   |         2 |         239 | table_id: 44 (canal_test.company)     |
| mysql-bin.000005 | 239 | Write_rows  |         2 |         287 | table_id: 44 flags: STMT_END_F        |
| mysql-bin.000005 | 287 | Xid         |         2 |         314 | COMMIT /* xid=23915 */                |
| mysql-bin.000005 | 314 | Query       |         2 |         388 | BEGIN                                 |
| mysql-bin.000005 | 388 | Table_map   |         2 |         449 | table_id: 35 (canal_test.person)      |
| mysql-bin.000005 | 449 | Update_rows |         2 |         526 | table_id: 35 flags: STMT_END_F        |
| mysql-bin.000005 | 526 | Xid         |         2 |         553 | COMMIT /* xid=26960 */                |
| mysql-bin.000005 | 553 | Query       |         2 |         627 | BEGIN                                 |
| mysql-bin.000005 | 627 | Table_map   |         2 |         688 | table_id: 35 (canal_test.person)      |
| mysql-bin.000005 | 688 | Write_rows  |         2 |         741 | table_id: 35 flags: STMT_END_F        |
| mysql-bin.000005 | 741 | Xid         |         2 |         768 | COMMIT /* xid=26961 */                |
| mysql-bin.000005 | 768 | Query       |         2 |         842 | BEGIN                                 |
| mysql-bin.000005 | 842 | Table_map   |         2 |         903 | table_id: 35 (canal_test.person)      |
| mysql-bin.000005 | 903 | Delete_rows |         2 |         956 | table_id: 35 flags: STMT_END_F        |
| mysql-bin.000005 | 956 | Xid         |         2 |         983 | COMMIT /* xid=26964 */                |
+------------------+-----+-------------+-----------+-------------+---------------------------------------+
17 rows in set (0.00 sec)

或者使用mysqlbinlog命令,在shell终端输入(假设当前目录为 ../mysql/data): ../bin/mysqlbinlog mysql-bin.000005

[root@xxx data]# pwd
/usr/local/mysql/data
[root@xxx data]# ../bin/mysqlbinlog mysql-bin.000005
/*!50530 SET @@SESSION.PSEUDO_SLAVE_MODE=1*/;
/*!40019 SET @@session.max_insert_delayed_threads=0*/;
/*!50003 SET @OLD_COMPLETION_TYPE=@@COMPLETION_TYPE,COMPLETION_TYPE=0*/;
DELIMITER /*!*/;
# at 4
#161020 11:07:29 server id 2  end_log_pos 107   Start: binlog v 4, server v 5.5.51-log created 161020 11:07:29
# Warning: this binlog is either in use or was not closed properly.
BINLOG '
8TQIWA8CAAAAZwAAAGsAAAABAAQANS41LjUxLWxvZwAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
AAAAAAAAAAAAAAAAAAAAAAAAEzgNAAgAEgAEBAQEEgAAVAAEGggAAAAICAgCAA==
'/*!*/;
# at 107
#161020 11:08:50 server id 2  end_log_pos 181   Query   thread_id=162   exec_time=1 error_code=0
SET TIMESTAMP=1476932930/*!*/;
SET @@session.pseudo_thread_id=162/*!*/;
SET @@session.foreign_key_checks=1, @@session.sql_auto_is_null=0, @@session.unique_checks=1, @@session.autocommit=1/*!*/;
SET @@session.sql_mode=0/*!*/;
SET @@session.auto_increment_increment=1, @@session.auto_increment_offset=1/*!*/;
/*!\C utf8 *//*!*/;
SET @@session.character_set_client=33,@@session.collation_connection=33,@@session.collation_server=8/*!*/;
SET @@session.lc_time_names=0/*!*/;
SET @@session.collation_database=DEFAULT/*!*/;
BEGIN
/*!*/;
# at 181
# at 239
#161020 11:08:50 server id 2  end_log_pos 239   Table_map: `canal_test`.`company` mapped to number 44
#161020 11:08:50 server id 2  end_log_pos 287   Write_rows: table id 44 flags: STMT_END_F

BINLOG '
QjUIWBMCAAAAOgAAAO8AAAAAACwAAAAAAAEACmNhbmFsX3Rlc3QAB2NvbXBhbnkAAwMPDwQsASwB
Bg==
QjUIWBcCAAAAMAAAAB8BAAAAACwAAAAAAAEAA//4AgAAAAIAZHAIAHNoYW5naGFp
'/*!*/;
# at 287
#161020 11:08:50 server id 2  end_log_pos 314   Xid = 23915
COMMIT/*!*/;
# at 314
#161020 12:03:50 server id 2  end_log_pos 388   Query   thread_id=162   exec_time=0 error_code=0
SET TIMESTAMP=1476936230/*!*/;
BEGIN
/*!*/;
# at 388
# at 449
#161020 12:03:50 server id 2  end_log_pos 449   Table_map: `canal_test`.`person` mapped to number 35
#161020 12:03:50 server id 2  end_log_pos 526   Update_rows: table id 35 flags: STMT_END_F

BINLOG '
JkIIWBMCAAAAPQAAAMEBAAAAACMAAAAAAAEACmNhbmFsX3Rlc3QABnBlcnNvbgAFAw8D/g8GLAH+
AywBHg==
JkIIWBgCAAAATQAAAA4CAAAAACMAAAAAAAEABf//4AEAAAADAHp6aAIAAAABbQQAaGVyZeABAAAA
AwB6emgCAAAAAW0HAG5hbmppbmc=
'/*!*/;
# at 526
#161020 12:03:50 server id 2  end_log_pos 553   Xid = 26960
COMMIT/*!*/;
# at 553
#161020 12:05:56 server id 2  end_log_pos 627   Query   thread_id=162   exec_time=0 error_code=0
SET TIMESTAMP=1476936356/*!*/;
BEGIN
/*!*/;
# at 627
# at 688
#161020 12:05:56 server id 2  end_log_pos 688   Table_map: `canal_test`.`person` mapped to number 35
#161020 12:05:56 server id 2  end_log_pos 741   Write_rows: table id 35 flags: STMT_END_F

BINLOG '
pEIIWBMCAAAAPQAAALACAAAAACMAAAAAAAEACmNhbmFsX3Rlc3QABnBlcnNvbgAFAw8D/g8GLAH+
AywBHg==
pEIIWBcCAAAANQAAAOUCAAAAACMAAAAAAAEABf/gBAAAAAQAenpoNBYAAAABbQUAd2hlcmU=
'/*!*/;
# at 741
#161020 12:05:56 server id 2  end_log_pos 768   Xid = 26961
COMMIT/*!*/;
# at 768
#161020 12:06:34 server id 2  end_log_pos 842   Query   thread_id=162   exec_time=0 error_code=0
SET TIMESTAMP=1476936394/*!*/;
BEGIN
/*!*/;
# at 842
# at 903
#161020 12:06:34 server id 2  end_log_pos 903   Table_map: `canal_test`.`person` mapped to number 35
#161020 12:06:34 server id 2  end_log_pos 956   Delete_rows: table id 35 flags: STMT_END_F

BINLOG '
ykIIWBMCAAAAPQAAAIcDAAAAACMAAAAAAAEACmNhbmFsX3Rlc3QABnBlcnNvbgAFAw8D/g8GLAH+
AywBHg==
ykIIWBkCAAAANQAAALwDAAAAACMAAAAAAAEABf/gBAAAAAQAenpoNBYAAAABbQUAd2hlcmU=
'/*!*/;
# at 956
#161020 12:06:34 server id 2  end_log_pos 983   Xid = 26964
COMMIT/*!*/;
DELIMITER ;
# End of log file
ROLLBACK /* added by mysqlbinlog */;
/*!50003 SET COMPLETION_TYPE=@OLD_COMPLETION_TYPE*/;
/*!50530 SET @@SESSION.PSEUDO_SLAVE_MODE=0*/;

截取上面的一段进行分析:

# at 314
#161020 12:03:50 server id 2  end_log_pos 388   Query   thread_id=162   exec_time=0 error_code=0
SET TIMESTAMP=1476936230/*!*/;
BEGIN
/*!*/;

上面输出包括如下要素:

  • position: 位于文件中的位置,即第一行的(# at 314),说明该事件记录从文件第314个字节开始
  • timestamp: 事件发生的时间戳,即第二行的(#161020 11:07:29)
  • exec_time: 事件执行的花费时间
  • error_code: 错误码
  • server id: 服务器标识(2)
  • thread_id: 代理线程id (thread_id=162)
  • type:事件类型Query(参考下一章节)

使用mysqlbinlog命令还可以进行数据库恢复,使用日志进行恢复时,需要依次进行,即最早生成的日志文件要最先恢复:

mysqlbinlog mysql-bin.000001 | mysql -uroot -proot
mysqlbinlog mysql-bin.000002 | mysql -uroot -proot
.....

Binlog事件

Binlog事件类型

binlog事件类型一共有三个版本:

  • v1: Used in MySQL 3.23
  • v3: Used in MySQL 4.0.2 though 4.1
  • v4: Used in MySQL 5.0 and up

v2出现了很短的时间,并且已经不被支持

现在所使用的MySQL一般都是5.5起了,所以下面陈述的都是v4版的binlog事件类型。

binlog的事件类型一共有以下几种:

enum Log_event_type {
  UNKNOWN_EVENT= 0,
  START_EVENT_V3= 1,
  QUERY_EVENT= 2,
  STOP_EVENT= 3,
  ROTATE_EVENT= 4,
  INTVAR_EVENT= 5,
  LOAD_EVENT= 6,
  SLAVE_EVENT= 7,
  CREATE_FILE_EVENT= 8,
  APPEND_BLOCK_EVENT= 9,
  EXEC_LOAD_EVENT= 10,
  DELETE_FILE_EVENT= 11,
  NEW_LOAD_EVENT= 12,
  RAND_EVENT= 13,
  USER_VAR_EVENT= 14,
  FORMAT_DESCRIPTION_EVENT= 15,
  XID_EVENT= 16,
  BEGIN_LOAD_QUERY_EVENT= 17,
  EXECUTE_LOAD_QUERY_EVENT= 18,
  TABLE_MAP_EVENT = 19,
  PRE_GA_WRITE_ROWS_EVENT = 20,
  PRE_GA_UPDATE_ROWS_EVENT = 21,
  PRE_GA_DELETE_ROWS_EVENT = 22,
  WRITE_ROWS_EVENT = 23,
  UPDATE_ROWS_EVENT = 24,
  DELETE_ROWS_EVENT = 25,
  INCIDENT_EVENT= 26,
  HEARTBEAT_LOG_EVENT= 27,
  IGNORABLE_LOG_EVENT= 28,
  ROWS_QUERY_LOG_EVENT= 29,
  WRITE_ROWS_EVENT_V2 = 30,
  UPDATE_ROWS_EVENT_V2 = 31,
  DELETE_ROWS_EVENT_V2 = 32,
  GTID_LOG_EVENT= 33,
  ANONYMOUS_GTID_LOG_EVENT= 34,
  PREVIOUS_GTIDS_LOG_EVENT= 35,
  ENUM_END_EVENT
  /* end marker */
};

20-22三个类型现在已经被飞起,这三个类型只出现在MySQL的5.1.5-5.1.7版本中。现在(从5.1.7版本开始)使用的WRITE, UPDATE, DELETE三个事件类型分别采用23,24,25。

事件类型简述

QUERY_EVENT

记录一条query语句,在基于语句的复制和基于行的复制都会有。

ROTATE_EVENT

二进制日志更换一个新文件,可能因为文件大小达到限制,或者是mysql重启,亦或者是调用了flush logs命令。

XID_EVENT

Commit事件

WRITE_ROWS_EVENT, UPDATE_ROWS_EVENT, DELETE_ROWS_EVENT

统称为ROW EVENT, 只有在基于row的复制方式下才会产生。

  • WRITE_ROWS_EVENT:包含了要插入的数据
  • UPDATE_ROWS_EVENT:包含了修改前的值,也包含了修改后的值
  • DELETE_ROWS_EVENT:包含了需要删除行前的值

TABLE_MAP_EVENT

ROW EVENT之前产生,为的是对ROW EVENT解析提供依据。

FORMAT_DESCRIPTION_EVENT

MySQL根据其定义来解析其他事件

INTVAR_EVET

在statement时使用到,用于自增类型auto_increment.

STOP_EVENT

MySQL停止时,在文件尾加入STOP_EVENT

更多事件类型可以参考MySQL官方文档:http://dev.mysql.com/doc/internals/en/event-meanings.html

事件类型分析

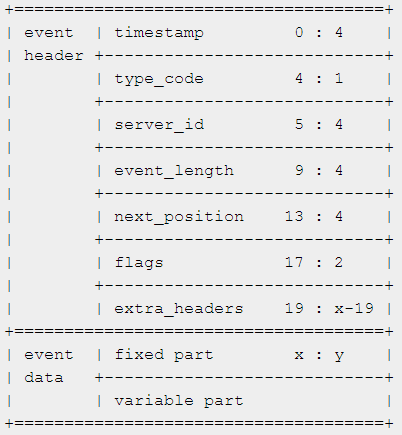

每个event都有一个19个字节的Binlog Event Header(如下图), 包括四个字节的timestamep, 一个字节的Binlog Event type, 4个字节的server_id(该id表明binlog的源server是哪个,用来在循环复制中国龙event),四个字节的event包大小,四个字节的下一个event起始偏移,两个字节的Binlog Event Flag. extra_headers目前的event中没有涉及到,预留用。

V4 event structure:

这里写图片描述

一个新的binlog文件都是以FORMAT_DESCRIPTION_EVENT开始的(v4版)。这里就以FORMAT_DESCRIPTION_EVENT为例来解析下(mysql-bin.000005)。通过hexdump -C mysql-bin.000005来查看二进制文件。(下面只列出部分内容)

[root@xxx data]# hexdump -C mysql-bin.000005
00000000  fe 62 69 6e f1 34 08 58  0f 02 00 00 00 67 00 00  |.bin.4.X.....g..|
00000010  00 6b 00 00 00 01 00 04  00 35 2e 35 2e 35 31 2d  |.k.......5.5.51-|
00000020  6c 6f 67 00 00 00 00 00  00 00 00 00 00 00 00 00  |log.............|
00000030  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00000040  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 13  |................|
00000050  38 0d 00 08 00 12 00 04  04 04 04 12 00 00 54 00  |8.............T.|
00000060  04 1a 08 00 00 00 08 08  08 02 00 42 35 08 58 02  |...........B5.X.|
00000070  02 00 00 00 4a 00 00 00  b5 00 00 00 08 00 a2 00  |....J...........|
00000080  00 00 01 00 00 00 0a 00  00 1a 00 00 00 00 00 00  |................|
00000090  01 00 00 00 00 00 00 00  00 06 03 73 74 64 04 21  |...........std.!|

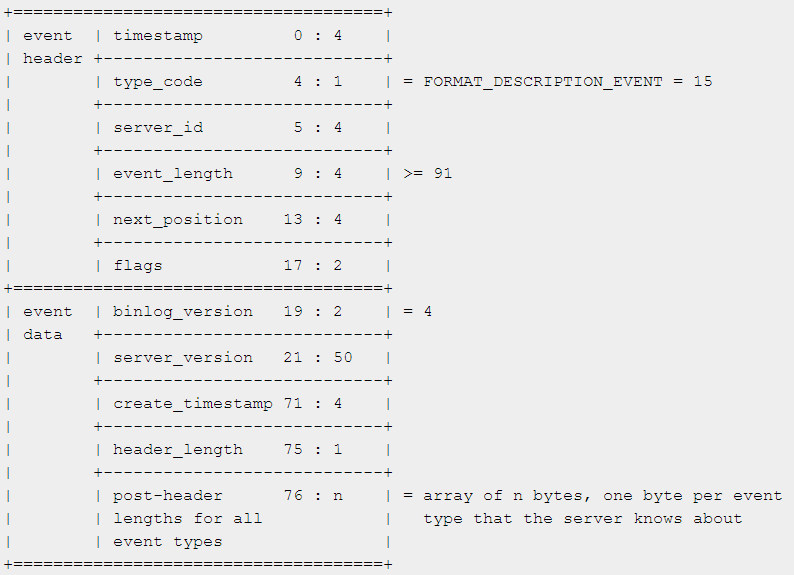

按照官方文档中的说明来看下FORMAT_DESCRIPTION_EVENT格式:

v4 format description event

这里写图片描述

binlog是小端字节序的。binlog前4个字节是魔数:0xFE 0x62 0x69 0x6E. 接着是一个FORMAT_DESCRIPTION_EVENT,先看下19个字节的event header. f1 34 08 58即0x580834f1是指时间戳,占4个字节;第5个字节0x0f是type_code即event type(FORMAT_DESCRIPTION_EVENT=15);接着4个字节02 00 00 00 即0x00000002是server_id;再接着4个字节67 00 00 00是event_length=0x00000067=103;然后4个字节6b 00 00 00是下一个next_position=0x0000006b=107;接着两个字节01 00是flag=0x0001=1,1为LOG_EVENT_BINLOG_IN_USE_F,标识binlog还没有关闭,binlog关闭后,flag会被设置为0。这样4+1+4+4+4+2=19个字节。

event data部分分为fixed data和variable data两部分,其中fixed data是event的固定长度和格式的数据,variable data则是长度变化的数据,比如FORMAT_DESCRIPTION_EVENT的fix data长度是0x54=84字节。下面看下这84=2+50+4+1+27个字节的分配:开始的2个字节0x0004是binlog的版本号;接着的50个字节为mysql-server版本5.5.51-log;接下来4个字节是binlog创建时间,这里是0;然后1个字节是0x13是指之后所有event的公共长度,这里都是19;接着27个字节中每个字节为mysql已知的event(共27个)的fixed data的长度;可以发现FORMAT_DESCRIPTION_EVENT自身的variable data部分为空。


参考资料:
1. Linux(CentOS)中常用软件安装,使用及异常——MySQL, VmTools
2. The Binary Log
3. MySQL主备复制原理、实现及异常处理
4. MySQL binlog格式解析


欢迎支持《RabbitMQ实战指南》以及关注微信公众号:朱小厮的博客。

没有更多推荐了,返回首页
