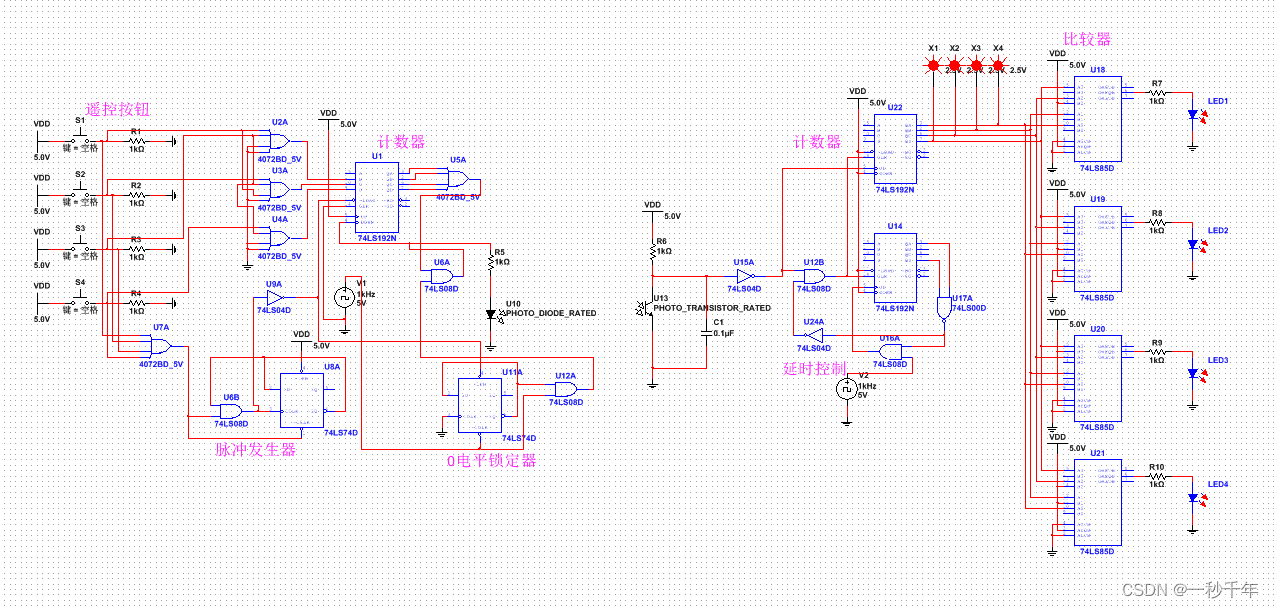

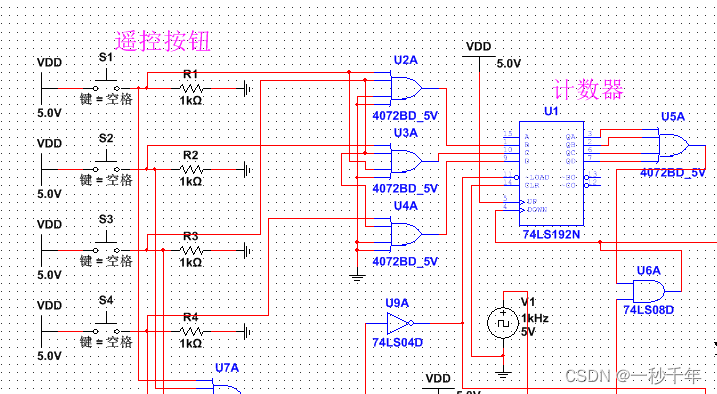

1、按键触发装载脉冲
装载以后进行计数，每个按键产生的脉冲个数不一样。
把按键动作转换成短脉冲，防止持续电平造成时序电路逻辑混乱。

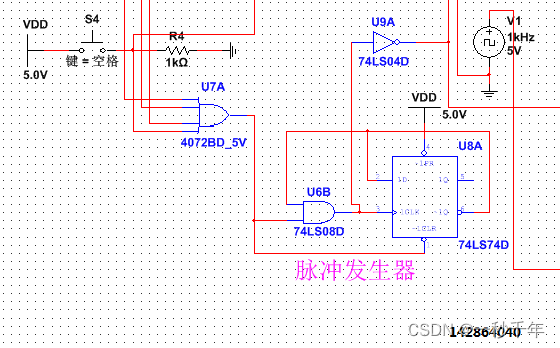

2、脉冲发射

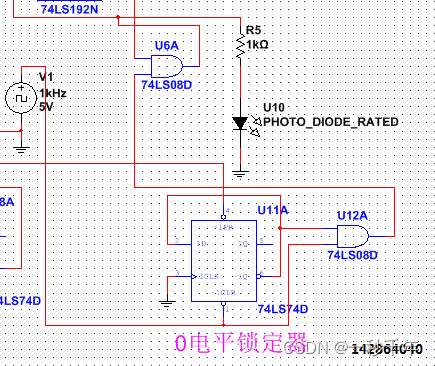

电平锁定器的作用是把初始电平锁定位0，防止时钟跟按钮不同步。也就是强制同步功能

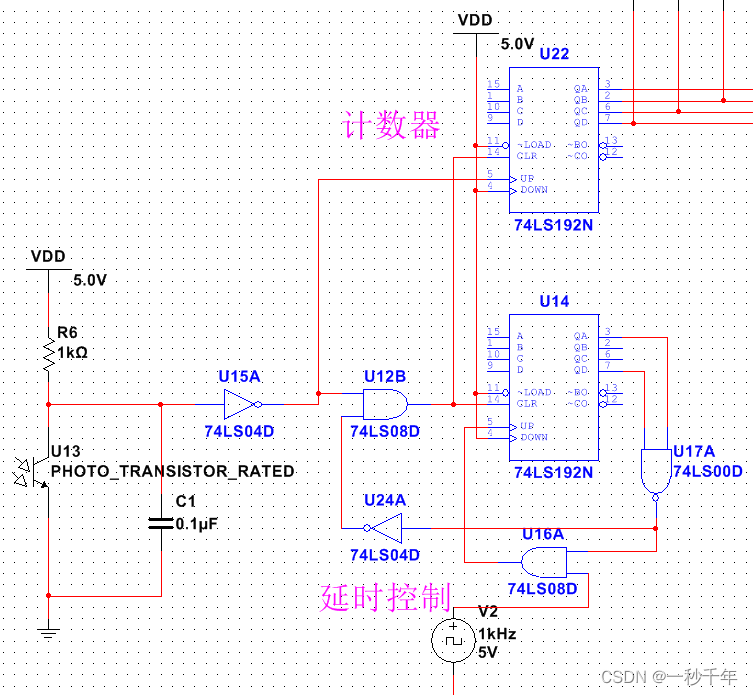

3、接收计数
收到的第一个脉冲启动计时，时间到了以后停止计数。所以发射端必须在这个时间段内（10ms）发送完成。
启动计时以后开始对脉冲计数，收到的脉冲数就是信号。

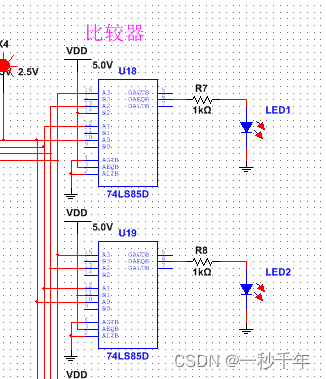

4、比较器
计数完成以后的计数值通过比较器输出到LED，如果计数值等于设定值，就输出1。
