双向可控硅控制电磁铁实验

图1

实际应用中出现这种情况，rc有漏电流产生导致在双向可控硅关断时，电磁铁有微弱振动现象，交流电压有24V,手放在电磁铁振动器能感觉到明显振动，解决方案是在lo与火线L端加个继电器，在开始工作的时候，继电器打开，这样就解决了电磁铁不工作的情况下，出现微弱振动的情况，但是我想去掉这个继电器，实验的过程中出现以下现象，最后把R8改为3.3K 可控硅在关断是电磁铁微弱导通现象改善，经过万用表测得交流电压为4V，手放在其中振动微弱。根据下面的调试的情况，最后在LN之间再并联一个CBB0.1UF电容，或者X2电容，上面的CBB最好改为安规电容。软件启动方式为软启动

在调试的过程中出现以下现象，当我把RC电路去掉后，把C4电容接在LN 火线上和C4再串联10R电阻如图3  这两种情况均 出现振动紊乱现象，当我把振动强度变为较弱时，仍然有很大的振动现象，最后分析的，RC电路去掉后 由于电流开关频繁电流电压突变 影响的原因。

请联系QQ1746956393

另外附上参考的市场上产品电路，图3，测试会出现上述问题，会出现交流零点漂移

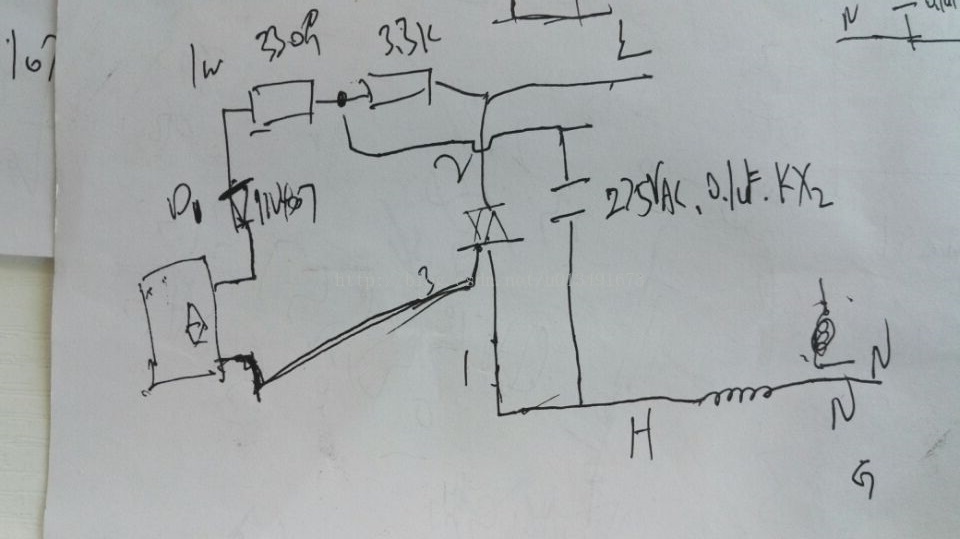

（图2）

(图3)
