GateData Graph Digitizrer是一款科研工具，能从图片中提取坐标轴数据。用户需先获取高分辨率的图片，然后在软件中设置坐标轴并选择线段。通过精确选择点和设置参数，软件能自动识别并生成数据采样点。错误识别的数据点可使用橡皮擦功能清除。最终，数据可导出为文本文件供MATLAB等进一步处理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

GateData Graph Digitizrer

介绍

首先先来介绍一款科研利器GateData Graph Digitizrer
这款软件可以将论文、或者纸质的图表数据提取出来，其原理是根据像素分析，首先设定图片中的坐标轴，起点，终点，数值范围等，然后选择线。

获取图片

首先获取软件支持的图片格式，tif，bmp，jpg。
1：可以用QQ截图的方式保存jpg格式图片；
:2：若原图片上是矢量格式，建议用PDF软件将图片剪切出来，导出成tif格式，并设置图片的分辨率在300左右，否则图片会比较模糊，如下图所示。
在这里插入图片描述

曲线数据提取

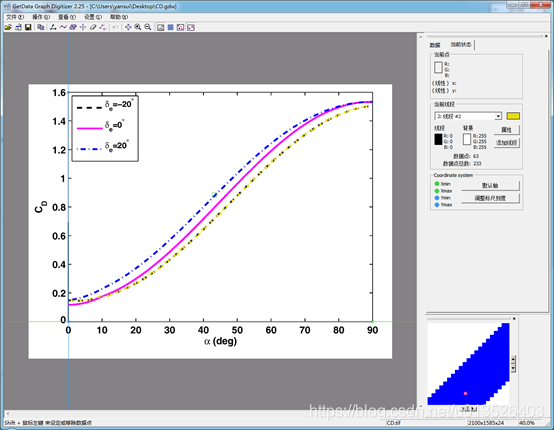

在GateData Graph Digitizrer 中打开图片，选择刚才导出的tif格式图片，如下图所示。
在这里插入图片描述
打开图片后，在右侧的当前状态栏，添加线段，设置坐标轴。
1：鼠标左键选择图片中的位置，然后再右下侧的放大镜窗口精确化的选择点的位置，然后右键，设置Xmin，Xmax，Ymin，Ymax的像素点位置，设置好坐标在图片中会
